Se utiliza una válvula de bola ESDV para detener rápidamente los fluidos peligrosos. Esta válvula de cierre de emergencia se cierra sola si hay un problema. Usted cuenta con esta válvula para mantener seguros a las personas, los equipos y la naturaleza. Muchas industrias, como la del petróleo y el gas, utilizan ESDV para que su trabajo sea seguro.
Conclusiones clave
Las válvulas de bola ESDV detienen fluidos o gases peligrosos muy rápidamente en emergencias. Esto ayuda a mantener seguros a las personas, los equipos y la naturaleza. Estas válvulas se cierran solas cuando los sensores encuentran un problema. También puedes cerrarlos a mano para mayor seguridad y control. El diseño de bola de un cuarto de vuelta permite que la válvula se abra o cierre rápidamente. Hace un sello hermético para que no se escape nada. Debe elegir el tipo de actuador adecuado para su planta. Puede ser neumático, hidráulico o eléctrico. La elección depende de sus necesidades de suministro de energía y seguridad. Es importante probar y cuidar las válvulas de bola ESDV. Esto los mantiene trabajando bien y listos para emergencias. Estas válvulas se cierran rápidamente, normalmente entre 1 y 5 segundos. Esto ayuda a detener derrames, incendios y otros peligros. Las válvulas de bola ESDV se utilizan mucho en las industrias de petróleo y gas, química y otras. Ayudan a cumplir estrictas normas de seguridad. Elija siempre válvulas que coincidan con el tamaño, la presión y las necesidades de materiales de su sistema. Esto garantiza que funcionen bien y de forma segura.

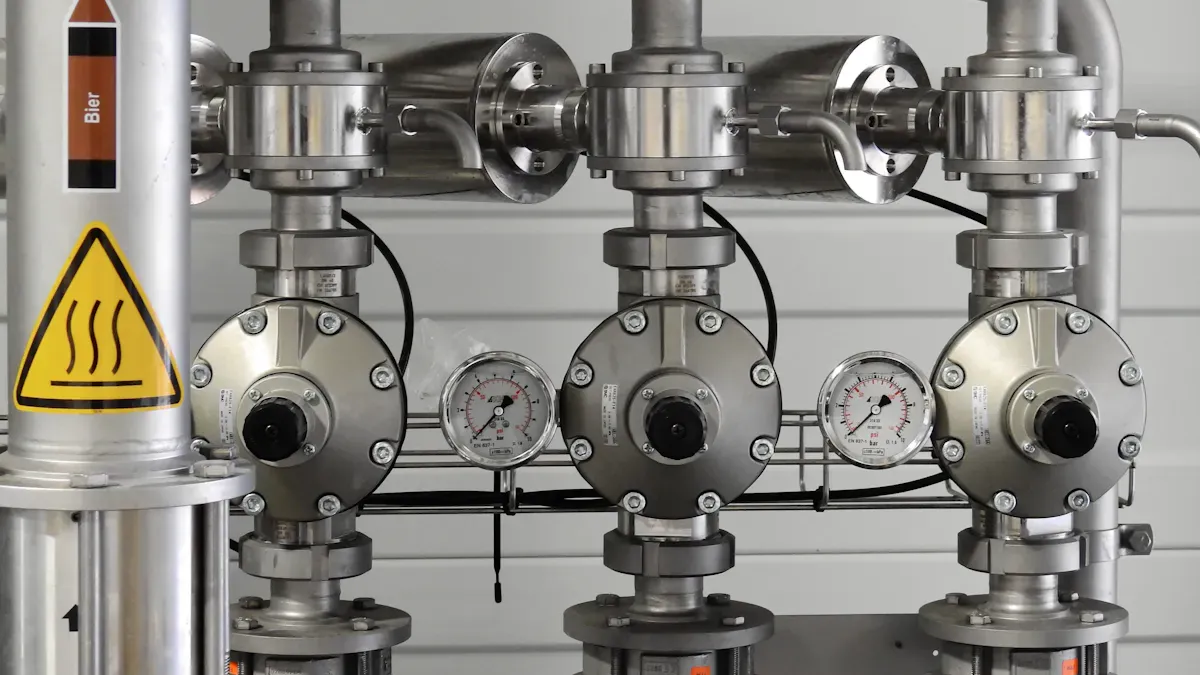

Descripción general de la válvula de bola ESDV
¿Qué es una válvula de bola ESDV?
Quizás se pregunte qué hace una válvula de bola ESDV . Esta válvula está hecha para emergencias. Detiene fluidos o gases peligrosos si algo sale mal. En el interior hay una bola redonda que gira. La bola abre o cierra el camino del fluido. Cuando necesita detener las cosas rápidamente, esta válvula funciona rápidamente. También sella muy herméticamente. Estas válvulas se encuentran en lugares donde la seguridad es muy importante, como plantas de petróleo y gas.
Función principal y propósito
La gente usa ESDV para mantener a todos y a todo seguro. La función principal de esta válvula es cerrar partes de un sistema en caso de emergencia. Esto es muy importante para la seguridad. A continuación se muestran algunas formas en que la gente usa las válvulas de bola ESDV:
Los ESDV de boca de pozo se colocan en árboles de Navidad para cerrar los pozos si es necesario.
Los ESDV de colectores o tuberías bloquean líneas de flujo o tuberías en plataformas.
Los ESDV del tren de proceso separan equipos grandes como separadores y compresores si fallan.
Las válvulas de bloqueo, a menudo ESDV, cierran las partes rotas de las tuberías.
Los ESDV de las estaciones apagan las bombas y compresores de las estaciones.
Los ESDV de aislamiento de unidades bloquean unidades de procesamiento completas durante grandes problemas.
Los ESDV de protección de equipos mantienen seguros los hornos y reactores.
Los ESDV de carga o descarga cierran los brazos de carga en caso de emergencia.
Estas válvulas son muy importantes para los sistemas de seguridad. Ayudan a detener la propagación de fugas, incendios u otros peligros.
Válvula de bola ESDV frente a válvulas estándar
Quizás se pregunte en qué se diferencian las válvulas de bola ESDV de las válvulas estándar. Las válvulas estándar controlan el flujo cuando las cosas son normales. Los abres o cierras según necesites. Las válvulas de bola ESDV son para emergencias. Trabajan rápido y sellan herméticamente. Estas válvulas se cierran solas si los sensores encuentran un problema. También puedes cerrarlos a mano. Las válvulas estándar no son buenas para emergencias. Es posible que no cierren rápido o no sellen lo suficientemente bien. Se eligen las válvulas de bola ESDV porque son rápidas, seguras y confiables.
Consejo: asegúrese siempre de que las válvulas de cierre de emergencia funcionen correctamente. Pruébelos con frecuencia para mantenerse seguro y preparado para emergencias.
Función de seguridad de la válvula de cierre de emergencia
Aislamiento rápido en emergencias
Usted cuenta con una válvula de cierre de emergencia que funcionará rápidamente si hay problemas. Cuando ocurre una fuga o un pico de presión, el ESDV recibe una señal del sistema instrumentado de seguridad. La válvula se cierra rápidamente para evitar que se muevan fluidos o gases peligrosos. Esta acción rápida mantiene a salvo a las personas, las máquinas y la naturaleza. La velocidad es muy importante en estos momentos:
Las válvulas de bola ESDV normalmente se cierran completamente en 1 a 5 segundos.
Las válvulas pequeñas, de entre 2 y 6 pulgadas, pueden cerrarse en 1 o 2 segundos.
Las válvulas grandes, como de 24 pulgadas o más, pueden necesitar hasta 5 segundos o un poco más.
Este cierre rápido ayuda a evitar que los pequeños problemas se conviertan en grandes. La válvula de cierre de emergencia es una parte principal de su sistema instrumentado de seguridad. Le ayuda a confiar en su equipo cuando algo sale mal.
Característica de cierre hermético
Cuando usa un ESDV, quiere asegurarse de que no haya fugas después de que se cierre. La función de cierre hermético hace este trabajo. Hermético a las burbujas significa que la válvula sella tan bien que no pasa gas ni líquido, incluso si hay presión. Este fuerte sello es muy importante para la seguridad, especialmente con materiales peligrosos.
Los estándares de la industria le indican qué esperar de su ESDV. A continuación se detallan algunos estándares principales para el cierre hermético:
Estándar | Descripción |
ISA/CEI 61511 | Indica cuántas válvulas pueden tener fugas en Funciones instrumentadas de seguridad. |
ANSI/FCI 70-2 | Establece reglas para fugas en válvulas y cómo probarlas. |
APIRP 553 | Habla sobre válvulas automatizadas en refinerías y cuán herméticamente deben cerrarse. |
Siempre debes comprobar si tu ESDV cumple con estos estándares. Esto ayuda a garantizar que su sistema instrumentado de seguridad funcione correctamente.
Activación automatizada y manual
Puedes cerrar una ESDV de dos maneras. La mayoría de las veces, el sistema instrumentado de seguridad envía una señal para cerrar la válvula por sí solo. Esto sucede cuando los sensores encuentran un problema, como una fuga o un cambio repentino de presión. A veces, es posible que tengas que cerrar la válvula con la mano. Haga esto durante las reparaciones o si ve un problema antes de que lo haga el sistema.
Tanto la forma automática como la manual le dan control y le ayudan a sentirse seguro. Usted sabe que sus válvulas de cierre de emergencia funcionarán cuando las necesite. Tener ambas formas de cerrar la válvula hace que sus instalaciones sean aún más seguras.
Nota: Pruebe su ESDV y su sistema instrumentado de seguridad con frecuencia. Esto le ayuda a estar preparado para cualquier emergencia.
Principio de funcionamiento de la ESDV
Operación normal
Se utiliza una válvula de bola ESDV para controlar el flujo de fluidos durante el funcionamiento normal de la planta. En condiciones seguras, la válvula permanece abierta y permite que el petróleo, el gas u otros fluidos se muevan a través de la tubería o el equipo. Puede ajustar la posición de la válvula si necesita regular el flujo. El sistema de control mantiene la válvula abierta a menos que detecte un problema. Esto significa que puede confiar en que el sistema mantendrá todo funcionando sin problemas. En la industria petrolera, se ven estas válvulas funcionando silenciosamente en segundo plano, asegurándose de que todo permanezca seguro. Cuando pregunta 'cómo funciona un ESDV', verá que actúa como un controlador de flujo normal hasta que ocurre una emergencia.
Secuencia de activación de emergencia
Cuando aparece un peligro, la válvula de bola ESDV cambia su función. Pasa del funcionamiento normal al modo de apagado de emergencia. Usted confía en este cambio rápido para proteger a las personas y los equipos. La válvula de cierre de emergencia actúa rápidamente para detener la propagación de fluidos peligrosos.
Respuesta de la señal del sensor
Los sensores detectan fugas, alta presión o incendio. Cuando un sensor detecta un problema, envía una señal al actuador. El actuador recibe esta señal de parada e inicia el cierre de emergencia. El actuador mueve la válvula rápidamente a la posición cerrada. Esta acción detiene el flujo de fluidos peligrosos en segundos. El sistema de control verifica si la válvula se ha cerrado y envía información a los operadores. Recibirá una notificación de inmediato para que pueda tomar decisiones importantes. Esta secuencia le ayuda a detener las emergencias antes de que empeoren.
Esto es lo que sucede paso a paso:
El actuador recibe una señal de desconexión del sistema de seguridad.
El actuador mueve la válvula para cerrar el flujo.
El sistema de control recibe información de que la válvula está cerrada.
Los operadores reciben notificaciones sobre el estado de la válvula.
En casos especiales, puede anular el apagado automático.
Activación manual
A veces es necesario cerrar el ESDV a mano. Puede hacer esto durante el mantenimiento o si ve un problema antes que los sensores. Utilice una palanca manual o un panel de control para activar la válvula. Esto le brinda control adicional y le ayuda a actuar con rapidez. La activación manual es importante para sistemas de proceso pequeños o cuando necesita probar la válvula. Siempre querrás asegurarte de que las válvulas de cierre de emergencia funcionen cuando las necesites.
Consejo: Pruebe con frecuencia la activación automática y manual. Esto mantiene su sistema de seguridad listo para cualquier emergencia.
Mecanismo de válvula de bola de cuarto de vuelta
Encontrará un diseño simple pero resistente dentro de la válvula de bola esdv. La parte principal es una bola redonda con un agujero en el centro. Cuando gira la bola un cuarto de vuelta (90 grados), el orificio se alinea con la ruta del flujo para abrir la válvula. Cuando la giras nuevamente, la bola bloquea el flujo y cierra la válvula. Esta acción de un cuarto de vuelta hace que la válvula sea rápida y confiable. Obtendrá un sello hermético en todo momento, lo cual es importante para la seguridad. El diseño también significa que puedes abrir o cerrar la válvula rápidamente, incluso en emergencias.
Este mecanismo se ve en muchas industrias porque funciona bien y dura mucho tiempo. La válvula de bola de un cuarto de vuelta le brinda la velocidad y el sellado que necesita para mantener sus instalaciones seguras.
Componentes clave de las válvulas de bola ESDV
Conjunto de bola y asiento
El corazón de un ESDV se encuentra en el conjunto de bola y asiento . La bola se encuentra dentro del cuerpo de la válvula y tiene un agujero en el centro. Cuando giras la bola, el orificio se alinea con la trayectoria del flujo para dejar pasar los fluidos. Si vuelves a girar la bola, bloquea el flujo y detiene todo. El asiento rodea la bola y crea un sello hermético. Este sello evita que se filtren fluidos peligrosos. Puede confiar en este diseño porque le brinda un cierre fuerte y hermético en todo momento. La forma simple de la bola y el asiento también hace que la válvula sea fácil de operar y mantener.
Tipos de actuadores
Necesitas un actuador para mover la pelota de forma rápida y segura. El actuador proporciona la fuerza para abrir o cerrar la válvula durante el uso normal o en emergencias. Puede elegir entre diferentes tipos de actuadores según sus necesidades. Cada tipo tiene características especiales que le ayudarán a elegir el adecuado para su sistema.
Consejo: Siempre haga coincidir el tipo de actuador con las necesidades de seguridad y suministro de energía de su sitio.
A continuación se muestra una tabla que compara los principales tipos de actuadores que puede utilizar:
Tipo de actuador | Características de rendimiento |
Neumático | Funciona mejor cuando tienes un suministro de aire constante. A menudo se utiliza para operaciones a prueba de fallos. |
electrohidráulico | Da fuerza muy alta. Buena elección cuando necesitas una acción fuerte y rápida. |
Eléctrico | Le permite elegir según la configuración, el costo y lo que desea lograr de su sitio. |
Actuadores neumáticos
Utilice actuadores neumáticos cuando tenga un suministro de aire confiable. Estos actuadores funcionan rápido y, a menudo, regresan a una posición segura si algo sale mal. Los ves en muchas plantas porque son simples y confiables.
Actuadores hidráulicos
Eliges actuadores hidráulicos cuando necesitas mucha fuerza. Estos actuadores utilizan fluido presurizado para mover la válvula. Funcionan bien para válvulas grandes o sistemas de alta presión. Puede contar con ellos para una acción firme y rápida.
Actuadores eléctricos
Usted elige actuadores eléctricos cuando desea un control sencillo y menos mantenimiento. Estos actuadores utilizan electricidad para mover la válvula. Puede configurarlos para que se ajusten a las necesidades, el presupuesto y los objetivos de su planta.
Conexiones de cuerpo y extremos
Puede encontrar muchas opciones para el cuerpo y las conexiones finales de una válvula de cierre de emergencia. Estas opciones le ayudan a adaptar la válvula a sus necesidades de presión y tubería.
Los tamaños fabricados varían desde NPS 1/4' hasta NPS 60'.
Las clasificaciones de presión incluyen ANSI 150#, 300#, 600#, 900#, 1500#, 2500# y 4500#.
Las conexiones de válvulas siguen estándares como ASME B16.5 (cara plana, cara elevada, junta tipo anillo, roscada), ASME B16.47 Serie A o B, MSS SP-44 y ASME B16.25 (soldadura a tope, soldadura a encaje, extremo soldado).
Los materiales del cuerpo incluyen ASTM A216, A105, A350, A182, A351, A352, A890, A995, C95300, C95800, MONEL e INCONEL.
Siempre debe verificar el tamaño, la presión nominal y el material antes de elegir una válvula. Esto le ayuda a asegurarse de que la válvula funcione de forma segura en su sistema.
Rendimiento y mantenimiento
Tiempo de cierre rápido
Su sistema de parada de emergencia debe funcionar muy rápidamente. La rapidez con que se cierra una válvula puede cambiar la cantidad de material peligroso que se escapa. Las válvulas pequeñas, de entre 2 y 6 pulgadas, se cierran en 1 o 2 segundos. Las válvulas grandes, como de 24 pulgadas o más, pueden necesitar hasta 5 segundos para cerrarse. Aquí hay un gráfico simple:
Tamaño de la válvula | Hora de cierre (segundos) |
2-6 pulgadas | 1-2 |
24 pulgadas + | hasta 5 |
Si la válvula se cierra más rápido, salen cosas menos peligrosas. Esto reduce la posibilidad de incendios o derrames. El tiempo de cierre también cambia la cantidad de fugas, por lo que desea la válvula más rápida que pueda conseguir.
Consejo: siempre verifique qué tan rápido se cierra una válvula antes de elegirla para su sistema de seguridad.
Factores de confiabilidad
Quieres que tu esdv funcione siempre. La velocidad no es lo único que importa. El tiempo de cierre de la válvula también ayuda a que su sistema cumpla con las normas de seguridad. Una buena válvula le ayuda a seguir estrictos estándares de seguridad. Asegúrese de que el actuador tenga suficiente potencia. Los expertos dicen que el actuador debería tener entre un 25% y un 40% más de fuerza de la que necesita la válvula. Algunas personas incluso dicen que se debe duplicar el margen de seguridad. La potencia adicional ayuda a que la válvula se cierre incluso si las cosas se ponen difíciles.
A veces, es posible que no sepa si la válvula funcionará en caso de emergencia. Con el tiempo, la válvula puede ralentizarse o resultar difícil de probar. Observa cómo funciona la válvula y comprueba si se vuelve más lenta.
Mejores prácticas de mantenimiento
Usted mantiene fuerte su sistema de seguridad realizando controles regulares. Estas comprobaciones le ayudarán a encontrar problemas a tiempo. A continuación se muestra un cuadro que le ayudará a planificar su mantenimiento:
Tarea de mantenimiento | Frecuencia | Acciones clave |
Verificación visual y de acceso | Mensual/Trimestral | Bloqueo/etiquetado, mire la válvula, anótelo |
Funcional de carrera completa | Anualmente | Cierre la válvula por completo, verifique la velocidad y el sello. |
Prueba de carrera parcial | Según lo permitido (PST) | Prueba a mitad de camino; encontrar problemas temprano |
Mueva la válvula cada pocos meses para que siga funcionando bien. Una vez al año, haga una prueba completa y revise los sellos y conectores. Cambie las piezas viejas como juntas tóricas y asientos cada año. La prueba de carrera parcial le permite encontrar problemas sin detenerlo todo.
Nota: Utilice siempre las herramientas adecuadas cuando instale o arregle una válvula. Mantenga las cosas limpias para que nada se dañe. Instale el actuador correctamente y verifique que los pernos y las juntas estén apretados.
Si sigues estos pasos, tu válvula estará lista para cualquier emergencia.
Aplicaciones ESDV
Industria del petróleo y el gas
La industria del petróleo y el gas es la que más utiliza válvulas de bola ESDV . Estos lugares trabajan con petróleo crudo, gas natural y otras sustancias inflamables todos los días. Es importante mantener seguros a los trabajadores y a la naturaleza. Esta válvula se utiliza para cerrar tuberías, bocas de pozo y tanques en caso de emergencia. Si comienza una fuga o un incendio, la válvula se cierra rápidamente. Esto evita que se propaguen fluidos peligrosos. Estas válvulas se encuentran en plataformas marinas, refinerías y plantas de gas. La gente confía en ellos para mantener seguros a todos y a los equipos.
Consejo: Pruebe siempre su sistema de seguridad en sitios de petróleo y gas. Las revisiones periódicas le ayudan a saber que sus válvulas funcionarán cuando sea necesario.
Manejo de fluidos peligrosos
Muchas sustancias químicas pueden dañar a las personas o al medio ambiente. Debe suspender estos líquidos rápidamente si algo sale mal. Se utiliza una válvula de cierre de emergencia para bloquear ácidos, disolventes o gases tóxicos. Esta válvula sella herméticamente y actúa rápidamente. Estas válvulas se ven en plantas químicas, lugares de almacenamiento y tuberías. Ayudan a detener derrames y fugas antes de que empeoren. Usar la válvula correcta también le ayuda a seguir las reglas de seguridad para fluidos peligrosos.
Los trabajadores están protegidos de quemaduras o envenenamientos.
El aire y el agua se mantienen limpios.
El riesgo de incendios o explosiones disminuye.
Otros usos industriales
Muchas otras industrias utilizan válvulas de bola esdv por motivos de seguridad. Estos lugares utilizan la válvula para controlar materiales peligrosos o valiosos. A continuación se muestran algunos ejemplos:
Las plantas de biocombustibles utilizan la válvula para líquidos inflamables.
Las fábricas farmacéuticas lo utilizan para mantener a los trabajadores a salvo de los productos químicos.
Los fabricantes de plásticos utilizan la válvula para detener fugas de sustancias calientes o tóxicas.
Puede utilizar esta válvula en cualquier lugar donde necesite un cierre rápido y seguro. Hace que su planta sea más segura y le ayuda a cumplir las normas de la industria.
Nota: Elija siempre la válvula adecuada para su trabajo. Comprueba el tamaño, el material y la rapidez con que cierra antes de colocarlo.
Usted depende de las válvulas de bola ESDV para su seguridad en cada emergencia. Estas válvulas se cierran rápidamente y sellan herméticamente para proteger su planta. Para elegir el ESDV correcto, siga estos pasos:
Calcule las necesidades de flujo y verifique el rendimiento de la válvula.
Planifique pruebas periódicas y mantenga buenos registros.
Elija el ESDV adecuado para cada punto crítico.
Así es como funciona el proceso:
Paso | Descripción |
1 | Funcionamiento normal: la válvula permanece abierta para permitir el flujo. |
2 | Señal de Emergencia: El sistema encuentra un problema. |
3 | El actuador se activa: la válvula se cierra rápidamente. |
4 | El flujo se detiene: los peligros están bloqueados. |
5 | Restablecer: inspecciona y reinicia el sistema. |
Las pruebas periódicas mantienen su planta segura y cumplen con los estándares de la industria.
Preguntas frecuentes
¿Qué significa ESDV?
ESDV significa válvula de cierre de emergencia. Esta válvula se utiliza para detener rápidamente fluidos o gases peligrosos cuando hay una emergencia.
¿Con qué frecuencia se debe probar una válvula de bola ESDV?
Debe probar su válvula de bola ESDV al menos una vez al año. Muchos expertos dicen que se deben realizar pruebas de accidente cerebrovascular parcial con más frecuencia para detectar problemas a tiempo.
¿Se pueden utilizar válvulas de bola ESDV tanto para líquidos como para gases?
Sí, puedes utilizar válvulas de bola ESDV para líquidos y gases. Estas válvulas sellan herméticamente y funcionan rápidamente para muchos materiales peligrosos.
¿Cuál es la principal diferencia entre ESDV y una válvula de bola normal?
Una válvula de bola normal sirve para el control normal del flujo. Una válvula de bola ESDV es para emergencias. Los ESDV cierran más rápido y sellan mejor para mantenerte seguro.
¿Las válvulas de bola ESDV necesitan energía para funcionar?
La mayoría de las válvulas de bola ESDV necesitan energía para el actuador. Puede elegir actuadores neumáticos, hidráulicos o eléctricos. Algunas válvulas te permiten cerrarlas manualmente si se corta la energía.
¿Cómo saber si su ESDV está funcionando correctamente?
Debe comprobar qué tan rápido cierra la válvula, si sella bien y si el actuador funciona durante las pruebas periódicas. Anote siempre sus resultados y solucione cualquier problema de inmediato.
¿Dónde debería instalar las válvulas de bola ESDV?
Debe colocar válvulas de bola ESDV en puntos importantes como bocas de pozo, tuberías, tanques de almacenamiento y unidades de proceso. Esto le ayuda a bloquear los peligros rápidamente si hay una emergencia.
