1. Introducción
¿Alguna vez no has estado seguro de si una válvula está abierta o cerrada? Identificar erróneamente el estado de la válvula puede provocar errores costosos en cualquier sistema.
En este artículo, exploraremos cómo saber si una válvula está abierta o cerrada. Aprenderá métodos sencillos para identificar la posición de varios tipos de válvulas y evitar posibles problemas.
2. Tipos de válvulas comunes y cómo identificar su estado
2.1 Válvulas de bola
Posición abierta: en una válvula de bola , la manija estará paralela a la tubería cuando la válvula esté abierta, permitiendo que el fluido fluya. La bola dentro de la válvula se alinea con la trayectoria del flujo, permitiendo el paso del líquido o gas.
Posición de apagado: cuando la válvula está cerrada, la manija quedará perpendicular a la tubería, bloqueando el flujo. La bola gira 90 grados para sellar el camino del flujo.
Consejos: Las válvulas de bola son uno de los tipos de válvulas más intuitivos de identificar. La posición del mango proporciona una señal visual inmediata. Este mecanismo simple lo hace ideal para aplicaciones donde es necesario un cierre rápido o control de flujo. Se utiliza comúnmente en industrias que van desde el tratamiento de agua hasta el procesamiento químico debido a su confiabilidad y facilidad de uso.

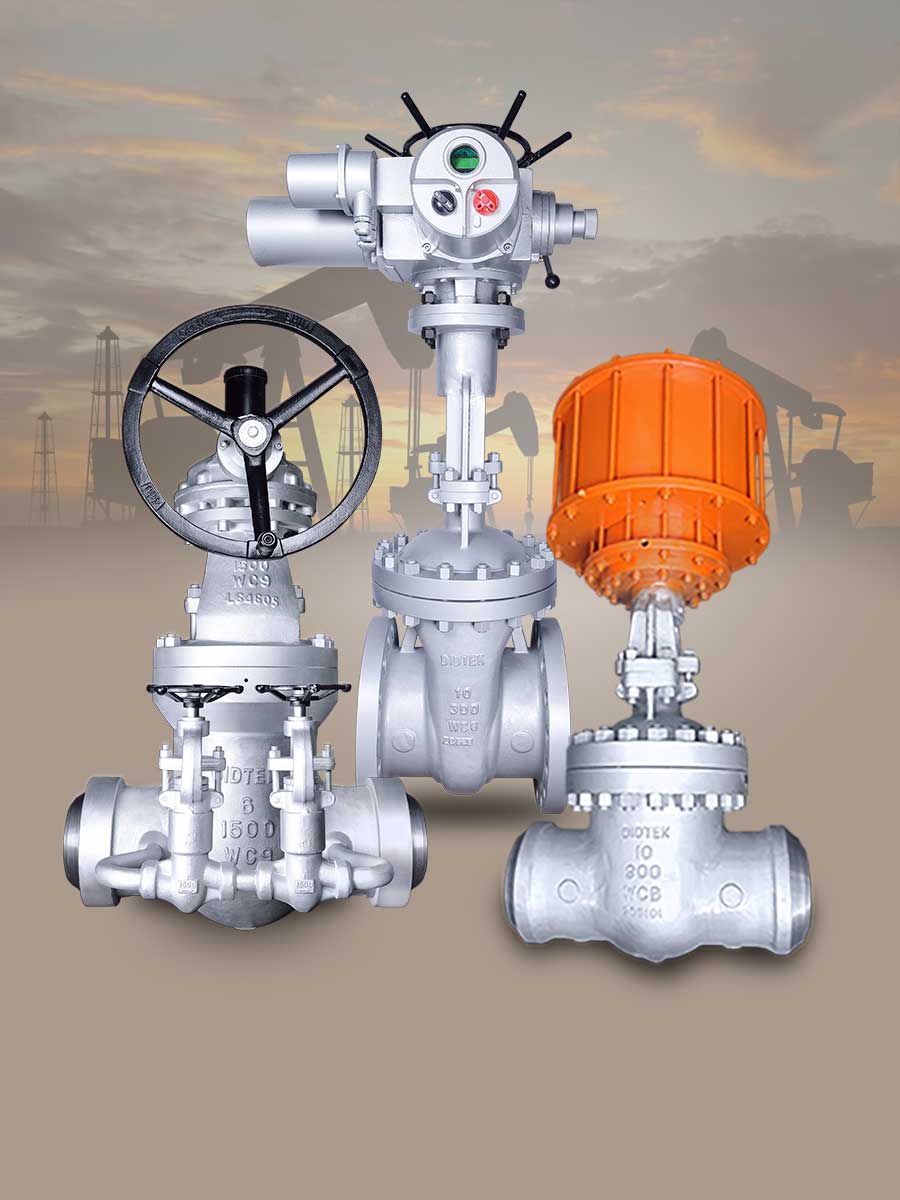

2.2 Válvulas de compuerta y de globo
Método de identificación:
● Dirección de rotación: Las válvulas de compuerta y de globo generalmente tienen un volante para operación manual. Para cerrar estas válvulas, gire el volante en el sentido de las agujas del reloj. Para abrirlos, gire el volante en sentido antihorario. Siempre verifique la dirección correcta verificando si hay indicadores direccionales grabados en el cuerpo de la válvula o en la manija.
● Vástago ascendente: Muchas válvulas de compuerta y de globo cuentan con un vástago ascendente. Cuando la válvula está abierta, el vástago se extenderá fuera del cuerpo de la válvula, proporcionando una indicación visual clara de que la válvula está abierta. Cuando está cerrado, el vástago se retrae hacia el cuerpo de la válvula.
● Vástago no ascendente: Algunas válvulas, como ciertas válvulas de compuerta y de globo, cuentan con vástagos no ascendentes. En estos casos, no es posible evaluar visualmente el estado de la válvula comprobando el vástago. En su lugar, gire manualmente el volante. Si gira libremente en sentido antihorario y luego se detiene, es probable que la válvula esté abierta. Si se resiste al movimiento y se detiene después de girar en el sentido de las agujas del reloj, la válvula está cerrada.
Nota: Siempre revise el cuerpo de la válvula para ver si hay marcas adicionales que indiquen la dirección correcta para abrir y cerrar la válvula. Algunas válvulas pueden tener mecanismos de rotación inversa, por lo que la confirmación del manual o la marca de la válvula es crucial.
2.3 Válvulas de mariposa
Posición abierta: La manija de una válvula de mariposa estará paralela a la tubería cuando esté completamente abierta, permitiendo que el fluido pase libremente. El disco interno se alinea con la dirección del flujo, lo que permite que el líquido o el gas fluyan a través de la válvula.
Posición de apagado: cuando la válvula está cerrada, la manija estará perpendicular a la tubería. Esta posición bloquea el flujo, ya que el disco interno gira perpendicularmente a la trayectoria del flujo.
Ajustabilidad: Algunas válvulas de mariposa están diseñadas para regular el flujo, no solo para actuar como interruptores de encendido/apagado. La manija se puede colocar entre las posiciones completamente abierta y completamente cerrada para regular el caudal. Cuando esta función esté disponible, busque indicadores en la válvula que especifiquen los límites de control de flujo.
Consejos: Al revisar una válvula de mariposa, es importante observar primero la posición de la manija, pero también escuchar u observar el flujo del fluido que pasa a través del sistema. Una válvula completamente abierta permite un flujo sin restricciones, mientras que una válvula reguladora puede no bloquear completamente el fluido, pero puede reducir el flujo significativamente.
2.4 Válvulas accionadas
Método de identificación:
● Indicadores de posición: Las válvulas accionadas se controlan a través de una fuente de energía externa, como energía eléctrica, neumática o hidráulica. Estas válvulas suelen tener indicadores de posición mecánicos o electrónicos que muestran visualmente si la válvula está abierta o cerrada. Estos indicadores pueden incluir una lectura digital, luces o banderas mecánicas.
● Retroalimentación del sistema de control: Los sistemas automatizados, como los que utilizan PLC (controladores lógicos programables) o SCADA (control de supervisión y adquisición de datos), brindan retroalimentación en tiempo real sobre la posición de las válvulas accionadas. Estos sistemas son especialmente útiles en industrias como la del petróleo y el gas, donde las válvulas suelen controlarse y monitorearse de forma remota.
Consejos: Para válvulas accionadas o automatizadas, a menudo es mejor confiar en la retroalimentación del sistema y en los indicadores digitales en lugar de verificaciones manuales. Esto garantiza la precisión, especialmente en sistemas complejos donde el manejo manual puede resultar poco práctico.
2.5 Válvulas de retención y válvulas reductoras de presión
Válvulas de retención : Las válvulas de retención son únicas porque no requieren operación manual para abrirse o cerrarse. Son controlados automáticamente por el flujo de fluido. Cuando el fluido fluye en la dirección correcta, la válvula está abierta. Si el fluido intenta fluir en la dirección opuesta, la válvula se cierra, evitando el reflujo. Estas válvulas suelen tener flechas direccionales para indicar la dirección de instalación correcta.
Válvulas reductoras de presión: para comprobar el funcionamiento de una válvula reductora de presión, utilice un manómetro para medir la presión antes y después de la válvula. Si la presión aguas abajo coincide con el valor esperado, es probable que la válvula esté abierta y funcionando correctamente. Si la presión es mayor de lo esperado, es posible que la válvula no funcione correctamente o esté cerrada.
3. Métodos comunes para determinar el estado de la válvula
3.1 Inspección visual
Posición de la manija: el método más sencillo para determinar si una válvula está abierta o cerrada es inspeccionando la posición de la manija. Si la manija está paralela a la tubería, la válvula está abierta. Si es perpendicular a la tubería, la válvula está cerrada.
Marcas de dirección del flujo: muchas válvulas tienen flechas direccionales o etiquetas que indican la dirección correcta del flujo. Esto puede ser una señal visual útil, especialmente para válvulas que no siguen la orientación típica de la manija de apertura/cierre (por ejemplo, válvulas de retención).
Consejos: antes de intentar manipular una válvula, inspeccione visualmente su manija y busque indicadores o marcas direccionales. Esta rápida verificación visual puede ahorrar tiempo y evitar ajustes innecesarios.
3.2 Confirmación manual
Girar el volante: para válvulas manuales, girar el volante o la manija es una forma eficaz de confirmar su estado. Si la válvula gira suavemente en sentido antihorario y no hay resistencia, es probable que esté abierta. Si se resiste a girar o se vuelve rígida, es posible que la válvula esté cerrada.
Comprobación manual de vástagos no ascendentes: Para válvulas con vástagos no ascendentes (como ciertas válvulas de compuerta y de globo), verifique manualmente la resistencia. Gire el volante hasta su límite y asegúrese de que se detenga en la posición esperada de apertura o cierre total.
3.3 Retroalimentación de flujo o presión
Observación de flujo: en sistemas que están en funcionamiento, puede verificar el flujo constante para determinar si una válvula está abierta. Una falta de flujo o una caída repentina en el caudal generalmente indica que la válvula está cerrada.
Prueba de presión: para un diagnóstico más preciso, la prueba de presión puede confirmar el estado de la válvula. Utilice manómetros para controlar la presión aguas arriba y aguas abajo. Una válvula cerrada a menudo resulta en un aumento de presión en el lado aguas arriba, mientras que una válvula abierta mantendrá niveles de presión más consistentes.
4. Conclusión
Al evaluar las posiciones de las manijas de las válvulas, utilizar la retroalimentación de flujo y presión y comprender los indicadores específicos de las válvulas, puede determinar de manera efectiva el estado de varios tipos de válvulas. Las comprobaciones periódicas y la identificación adecuada de las posiciones de las válvulas ayudan a garantizar la seguridad y eficiencia de los sistemas de fluidos, evitando fugas, problemas de presión o daños al equipo. Siempre verifique el estado de la válvula antes de realizar cualquier mantenimiento o ajuste para garantizar operaciones seguras y precisas. Para soluciones de válvulas confiables, [[Didtek Valve Group Co., Ltd.]] ofrece válvulas de alta calidad diseñadas para brindar eficiencia y seguridad en diversas industrias.
Preguntas frecuentes
P: ¿Cómo puedo saber si una válvula está abierta o cerrada?
R: Para determinar si una válvula está abierta o cerrada, verifique la posición de la manija. Si la manija está paralela a la tubería, la válvula está abierta. Si es perpendicular, la válvula está cerrada. Este método funciona para la mayoría de los tipos de válvulas, incluidas las de bola y de mariposa.
P: ¿Por qué es importante comprobar el estado de una válvula?
R: Verificar el estado de una válvula garantiza el flujo adecuado de fluidos y evita fugas, problemas de presión o daños al sistema. Es esencial para mantener la seguridad y la eficiencia en cualquier sistema de control de fluidos.
P: ¿Cómo verifico la posición de una válvula de compuerta?
R: Para válvulas de compuerta, gire el volante. Gírelo en el sentido de las agujas del reloj para cerrar y en el sentido contrario a las agujas del reloj para abrir. Verifique la resistencia para confirmar si la válvula está completamente abierta o cerrada.
P: ¿Qué debo hacer si la manija de la válvula está atascada?
R: Si la manija de la válvula está atascada, evite forzarla. Intente lubricar la manija o inspeccionar manualmente la válvula. Si aún no se mueve, comuníquese con un profesional para obtener ayuda.
P: ¿Cómo muestran su estado las válvulas automatizadas?
R: Las válvulas automatizadas suelen utilizar indicadores electrónicos o mecánicos para mostrar si están abiertas o cerradas. Estos indicadores están integrados en sistemas de control como PLC o SCADA para monitorear el estado en tiempo real.
