Diferencia entre una válvula de bola ventilada y una válvula de bola estándar

Introducción

Las válvulas de bola son componentes esenciales en muchos sistemas industriales, pero no todas las válvulas de bola son iguales. ¿Alguna vez se ha preguntado cuáles son las diferencias clave entre una válvula de bola ventilada y una válvula de bola estándar? En este artículo, exploraremos el diseño, la funcionalidad y las aplicaciones de ambos tipos de válvulas. Al final, sabrá qué válvula se adapta mejor a sus necesidades específicas.

¿Qué es una válvula de bola estándar?

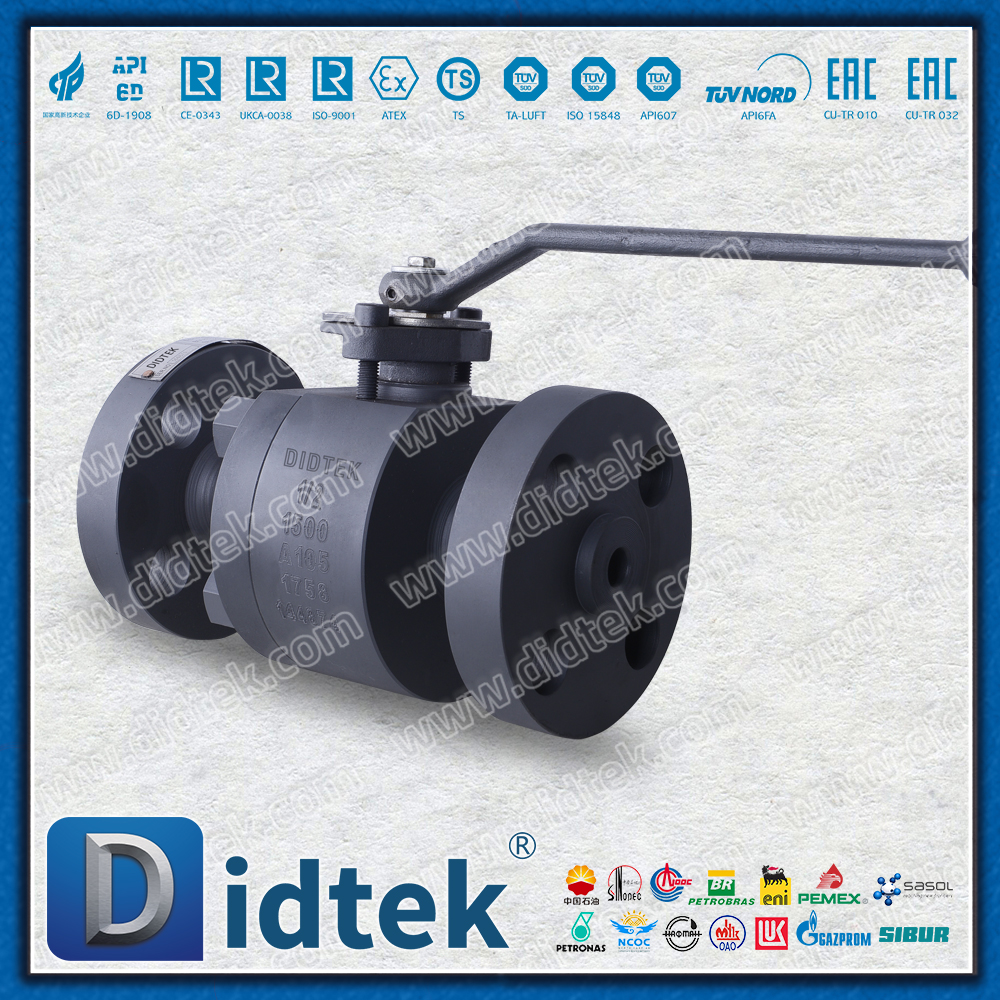

Diseño y estructura de válvula de bola estándar

Una válvula de bola estándar tiene un diseño simple que consta de tres componentes principales: la bola, el asiento de la válvula y el cuerpo de la válvula. La bola es una esfera hueca con un agujero en el centro y controla el flujo de fluidos mediante rotación. Cuando la válvula está abierta, el orificio de la bola se alinea con la trayectoria del flujo, permitiendo el paso del fluido. Cuando está cerrada, la bola gira de modo que el orificio quede perpendicular a la trayectoria del flujo, evitando el flujo de fluido.

Aplicaciones comunes

Las válvulas de bola estándar se utilizan normalmente para controlar el flujo de fluidos en sistemas de agua, gas y vapor. Estas válvulas son más efectivas en sistemas de baja presión, donde el fluido no presenta riesgos de presión significativos. Se emplean comúnmente en industrias como el tratamiento de agua, sistemas HVAC y tuberías.

¿Qué es una válvula de bola ventilada?

Diseño y función de la válvula de bola ventilada

La válvula de bola ventilada presenta un diseño especial con un pequeño orificio de ventilación. Este orificio está ubicado estratégicamente para liberar la presión atrapada dentro de la válvula cuando ésta está cerrada. Cuando la válvula se cierra, el orificio de ventilación se alinea con la salida, lo que permite que la presión acumulada escape de forma segura. Esto evita que la válvula se rompa o cause daños debido a la acumulación de presión interna.

Aplicaciones comunes

Las válvulas de bola ventiladas son esenciales en aplicaciones que involucran alta presión, sustancias volátiles o fluidos criogénicos como el GNL (gas natural licuado). Estas válvulas son ideales para sistemas donde las fluctuaciones de presión o la expansión del gas son comunes, como en aplicaciones de vacío o transporte de fluidos criogénicos. Su capacidad para liberar la presión atrapada los hace vitales para garantizar la seguridad del sistema en estos entornos críticos.

Válvula de bola ventilada frente a válvula de bola estándar: diferencias de diseño

Función de ventilación

La válvula de bola ventilada está equipada con un orificio de ventilación que libera los gases atrapados cuando la válvula está cerrada. Esta característica es crucial para mantener la seguridad en sistemas de alta presión o cuando se manipulan sustancias volátiles. Por el contrario, una válvula de bola estándar carece de este orificio de ventilación, lo que significa que no puede aliviar la presión interna. Esto puede provocar posibles fugas o fallas en las válvulas en sistemas que experimentan acumulación de presión.

Materiales del cuerpo de la válvula y tolerancia a la temperatura

● Válvula de bola ventilada: normalmente fabricadas con materiales resistentes a la corrosión y a altas temperaturas, como el acero inoxidable, las válvulas de bola ventiladas están diseñadas para soportar condiciones extremas. Estas válvulas se utilizan en entornos donde son comunes las altas temperaturas, las fluctuaciones de presión o los medios corrosivos.

● Válvula de bola estándar: estas válvulas generalmente se construyen con materiales como latón o acero inoxidable, pero son adecuadas para entornos menos extremos. Son mejores para sistemas de presión media a baja y no están diseñados para manejar cambios significativos de temperatura o sustancias peligrosas.

Mecanismo de trabajo

● Válvula de bola ventilada: El diseño ventilado permite la liberación de presión, lo que la hace ideal para sistemas que involucran fluidos criogénicos, gases peligrosos o ambientes de alta presión. El orificio de ventilación garantiza que la acumulación de presión se controle de forma segura, evitando posibles fallos de la válvula.

● Válvula de bola estándar: una válvula de bola estándar no tiene un mecanismo de ventilación, por lo que la presión puede acumularse en el interior, provocando fugas, ruptura o falla de la válvula, especialmente cuando se usa en aplicaciones de alta presión o aquellas con variaciones significativas de temperatura.

Tabla comparativa: válvula de bola ventilada versus válvula de bola estándar

Ventajas y aplicaciones de las válvulas de bola ventiladas

Alivio de presión

La función de ventilación de una válvula de bola ventilada es esencial para controlar la presión, especialmente en aplicaciones criogénicas y de alta presión. A medida que los gases se expanden y la presión aumenta, la ventilación permite que los gases atrapados escapen de forma segura, evitando roturas y daños a la válvula.

Características de seguridad

Las válvulas de bola ventiladas son fundamentales en industrias que manejan materiales peligrosos, como procesamiento químico, petróleo y gas, y transporte de gas natural. El mecanismo de ventilación garantiza que cualquier acumulación de presión se libere de forma segura, lo que reduce el riesgo de fugas, fallos de válvulas y explosiones.

Adaptabilidad

Estas válvulas son versátiles y se pueden utilizar en una amplia gama de industrias, incluida la fabricación de productos químicos, refinerías de petróleo y producción farmacéutica. Su capacidad para manejar fluidos peligrosos, altas temperaturas y fluctuaciones de presión los hace ideales para aplicaciones críticas para la seguridad.

Ventajas y aplicaciones de las válvulas de bola estándar

Simplicidad y rentabilidad

La simplicidad de la válvula de bola estándar la convierte en una opción popular para aplicaciones que no requieren funciones de seguridad avanzadas. Es rentable y fácil de operar, ya que solo requiere un giro de 90 grados para abrir o cerrar la válvula. Esta simplicidad lo hace ideal para sistemas básicos de control de fluidos.

Facilidad de mantenimiento

Las válvulas de bola estándar tienen un diseño sencillo, lo que las hace más fáciles de mantener y reparar. Tienen menos componentes que válvulas más complejas, lo que reduce la necesidad de reparaciones frecuentes. Esto los convierte en una opción popular para sistemas que requieren un mantenimiento regular.

Amplia gama de aplicaciones

Las válvulas de bola estándar se utilizan en diversas industrias, incluido el tratamiento de agua, HVAC y procesamiento de productos químicos ligeros. Son ideales para sistemas de presión media a baja y manejo de fluidos en general, donde la seguridad y el alivio de presión no son preocupaciones principales.

Elección de la válvula de bola adecuada: criterios para seleccionar entre válvulas de bola ventiladas y estándar

Elegir según la aplicación

Al elegir entre una válvula de bola ventilada y una válvula de bola estándar, el factor más importante a considerar es la aplicación. Si su sistema involucra fluidos a alta presión, sustancias peligrosas o aplicaciones criogénicas, una válvula de bola ventilada es necesaria por seguridad. Por otro lado, para sistemas con presión moderada y manejo sencillo de fluidos, una válvula de bola estándar probablemente será suficiente.

Consideraciones clave

● Rango de temperatura: Las válvulas de bola ventiladas son más adecuadas para condiciones de temperatura extremas, mientras que las válvulas de bola estándar son ideales para ambientes moderados.

● Requisitos de presión: para sistemas de alta presión, las válvulas de bola ventiladas brindan una capa adicional de seguridad al liberar la presión atrapada.

● Tipos de fluidos: elija una válvula de ventilación para fluidos peligrosos o volátiles y una válvula estándar para sustancias no peligrosas.

● Preocupaciones de seguridad: en aplicaciones críticas, donde la seguridad es primordial, las válvulas de bola ventiladas garantizan que los gases atrapados y la presión se gestionen de forma segura.

Conclusión

La comparación entre válvula de bola ventilada y válvula de bola estándar destaca sus diferencias clave en diseño, funcionalidad y aplicación. Las válvulas de bola ventiladas ofrecen seguridad al liberar la presión atrapada, lo que las hace ideales para sistemas criogénicos o de alta presión. Las válvulas de bola estándar son más simples y rentables, adecuadas para entornos menos exigentes. La elección de la válvula adecuada depende de las necesidades del sistema en cuanto a presión, temperatura y tipo de fluido.

Para soluciones confiables y de alto rendimiento, considere las válvulas que ofrece Didtek Valve Group Co., Ltd. . Sus válvulas están diseñadas para ofrecer seguridad y durabilidad, lo que garantiza un funcionamiento eficiente en diversas industrias.

Preguntas frecuentes

P: ¿Cuál es la diferencia entre una válvula de bola ventilada y una válvula de bola estándar?

R: La principal diferencia entre una válvula de bola ventilada y una válvula de bola estándar es la función de ventilación. Las válvulas de bola ventiladas incluyen un respiradero para liberar la presión atrapada, lo que las hace ideales para aplicaciones criogénicas o de alta presión. Las válvulas de bola estándar no tienen esta característica y son adecuadas para sistemas de baja presión.

P: ¿Cuándo debo utilizar una válvula de bola ventilada frente a una válvula de bola estándar?

R: Utilice una válvula de bola ventilada en lugar de una válvula de bola estándar según las necesidades de presión de la aplicación. Las válvulas de bola ventiladas se recomiendan para sistemas con presiones fluctuantes o fluidos peligrosos, mientras que las válvulas de bola estándar son ideales para el control básico de fluidos en sistemas de baja presión.

P: ¿Cómo funcionan las válvulas de bola ventiladas?

R: Las válvulas de bola ventiladas tienen un mecanismo de ventilación que libera la presión atrapada cuando la válvula está cerrada. Esto garantiza la seguridad en aplicaciones criogénicas o de alta presión al evitar fallos de la válvula debido a la acumulación de presión.

P: ¿Por qué una válvula de bola ventilada es más segura que una válvula de bola estándar?

R: Una válvula de bola ventilada es más segura porque tiene un orificio de ventilación que permite que la presión escape cuando la válvula está cerrada. Esto evita los riesgos de acumulación de presión, que podría provocar fugas o fallas en la válvula, a diferencia de una válvula de bola estándar.

P: ¿Son las válvulas de bola ventiladas más caras que las válvulas de bola estándar?

R: Sí, las válvulas de bola ventiladas son generalmente más caras que las válvulas de bola estándar debido a su diseño avanzado, que incluye el mecanismo de ventilación para gestionar de forma segura la presión en aplicaciones de alto riesgo.
