Dispositivo de prevención de reflujo frente a válvula de retención: diferencias clave

¿Sabía que el flujo inverso de agua provoca fallas catastróficas en el sistema? Confundir un dispositivo de prevención de reflujo con una válvula direccional estándar es una apuesta arriesgada. Como ingeniero de control de fluidos, con frecuencia veo que este error específico provoca una grave contaminación del agua, fuertes multas municipales y daños irreparables al equipo. En esta guía, analizamos sus diferencias fundamentales. Descubrirá exactamente cómo especificar el componente correcto para su red de tuberías.

Conclusiones clave

Antes de profundizar en los detalles mecánicos, debemos establecer las reglas fundamentales para la prevención del flujo inverso. Ambos dispositivos mantienen los fluidos moviéndose en una sola dirección. Sin embargo, su ingeniería, aplicación y situación legal siguen siendo muy diferentes. Para aclarar estas distinciones de un vistazo, revise la tabla de comparación principal a continuación.

Comprender los conceptos básicos: ¿Qué es una válvula de retención?

Una válvula direccional estándar es un componente mecánico instalado directamente dentro de una tubería. Permite que el líquido, el gas o el vapor fluyan hacia adelante, pero se cierra automáticamente para bloquear cualquier movimiento hacia atrás. La operación depende completamente de la presión del fluido en lugar de la actuación externa.

Cuando la presión del fluido aguas arriba excede la presión mínima de craqueo, la placa interna se levanta. El fluido pasa sin problemas. Si el flujo se detiene, la presión aguas abajo combinada con la fuerza del resorte asienta firmemente el miembro de cierre. Esta reacción inmediata evita que las sensibles bombas aguas arriba sufran golpes de ariete destructivos.

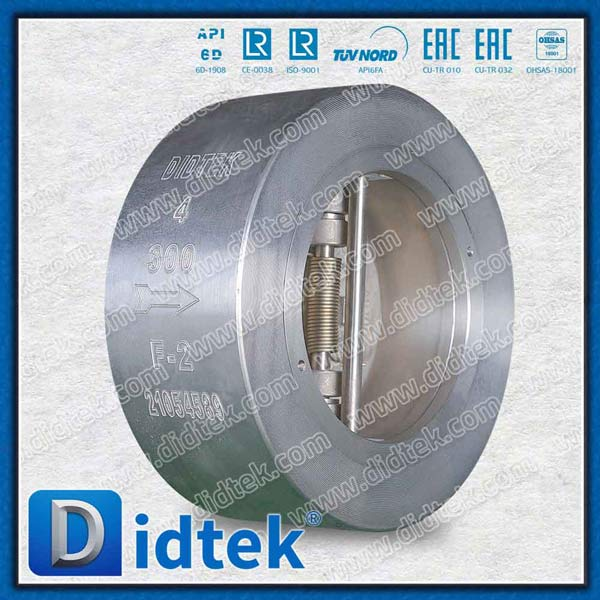

El espacio y el peso son factores críticos en las densas redes de tuberías industriales. Los diseños de oblea ofrecen un tamaño compacto que los ingenieros prefieren mucho. Por ejemplo, una válvula de placa doble tipo wafer de acero forjado sin retenedor cumple estrictamente con los estándares de diseño API 594 y presenta cero penetraciones en el cuerpo. Esta elección de ingeniería específica elimina posibles vías de fuga a la atmósfera. Construidos con materiales altamente duraderos como el acero forjado F2, estos componentes resisten perfectamente los exigentes entornos industriales de alta presión.

Comprensión de los conceptos básicos: ¿Qué es un dispositivo de prevención de reflujo?

Un conjunto de contención funciona como un dispositivo de seguridad humana fuertemente regulado. Previene específicamente que agua contaminada o sucia se infiltre en el suministro público de agua potable. Para comprender cómo funciona, debes comprender dos peligros físicos.

Imagínese una rotura repentina de una tubería de agua en una calle concurrida de la ciudad. Este evento crea un vacío de presión negativa en las tuberías municipales. La aspiradora literalmente aspira agua sucia de una instalación privada y la devuelve a la red pública. A esto lo llamamos retrosifonaje. La contrapresión ocurre cuando la presión aguas abajo en un sistema de tuberías privado excede la presión de suministro entrante. Las bombas de refuerzo o la expansión térmica en las calderas comerciales obligan al agua sucia a retroceder en contra del flujo normal.

Un verdadero conjunto de contención detiene ambos peligros. Incluye válvulas de cierre en ambos extremos para aislamiento de mantenimiento. Los grifos de prueba estandarizados permiten a los profesionales certificados conectar medidores y verificar la presión interna. Los modelos de alto riesgo, como el conjunto de zona de presión reducida, vierten físicamente el agua contaminada fuera del sistema si fallan las comprobaciones internas.

Tendencias de la industria en la prevención del flujo inverso

El panorama del control de fluidos está evolucionando rápidamente. Análisis recientes de la industria destacan un cambio masivo hacia una gestión más inteligente del agua. El envejecimiento de la infraestructura municipal a nivel mundial aumenta el riesgo de caídas de presión y eventos de retrosifonaje. Las autoridades locales del agua ahora imponen códigos de cumplimiento más estrictos. Están abandonando activamente las indulgentes cláusulas de derechos adquiridos y exigiendo modernizaciones inmediatas de los conjuntos de contención de alto riesgo en instalaciones comerciales.

También vemos que el Internet de las Cosas se fusiona con las válvulas mecánicas tradicionales. Los administradores de instalaciones adoptan cada vez más sistemas de monitoreo inteligentes para detectar diferencias de presión en tiempo real. Esta integración digital cambia la mentalidad de la industria de las reparaciones reactivas a la prevención proactiva de la contaminación. Mantenerse a la vanguardia de estas curvas regulatorias es un requisito fundamental para la mitigación de riesgos en la ingeniería moderna.

Diferencias clave en diseño y aplicación

¿Cómo decide qué componente se adapta a su sistema? Navegar entre el dilema de la válvula de retención versus el dispositivo de prevención de reflujo se reduce en última instancia a analizar el propósito, la complejidad del diseño, los mecanismos a prueba de fallas y los mandatos legales.

Propósito y nivel de protección

La diferencia más importante radica en lo que protege el dispositivo. Usted instala una válvula unidireccional estándar para proteger la propiedad y la maquinaria. Evita que el agua regrese por la tubería de la bomba de sumidero y queme el motor. Por el contrario, un conjunto de contención protege la vida humana. Garantiza que los productos químicos tóxicos de una tina de mezcla industrial no puedan ingresar al suministro de agua de la ciudad.

Complejidad y redundancia del diseño

Una válvula estándar representa una pieza singular de hardware. Consta de un cuerpo, un asiento y un elemento de cierre a modo de disco. Mientras tanto, una unidad de contención funciona como un sistema integrado. Incluso la unidad comprobable más básica contiene dos mecanismos de verificación independientes colocados en serie. Válvulas de aislamiento de alta resistencia sujetan el conjunto e incluye al menos cuatro grifos de prueba. Este diseño de varias partes garantiza la redundancia. Si un sello interno se degrada, los componentes restantes aseguran el suministro de agua.

Mecanismos a prueba de fallos

En ingeniería mecánica, un dispositivo de seguridad dicta lo que sucede durante una avería. Si los desechos mantienen abierta una válvula estándar, simplemente pierde su capacidad de detener el flujo inverso. Es posible que el operador del sistema no se dé cuenta de esta falla hasta que el equipo aguas abajo sufra daños. Los conjuntos de contención incorporan dispositivos de seguridad integrados. Si la presión interna cae o un mecanismo se atasca, la válvula de alivio se abre automáticamente. Descarga el agua en un drenaje designado, alertando visualmente a los administradores de las instalaciones que se requiere mantenimiento inmediato.

Pruebas, precio y requisitos de espacio

Los equipos de mantenimiento generalmente tratan las válvulas direccionales estándar como hardware que se instala y se olvida. Ningún requisito legal te obliga a probarlos. Las unidades de contención operan bajo un estricto escrutinio regulatorio. Los municipios exigen pruebas inmediatas tras la instalación y anualmente a partir de entonces. Los técnicos autorizados deben realizar estas evaluaciones utilizando manómetros de presión diferencial calibrados.

Las válvulas estándar siguen siendo relativamente económicas y ocupan un espacio de instalación mínimo. Puede instalarlos fácilmente vertical u horizontalmente dentro de pasillos de tuberías estrechos. Los conjuntos de contención son voluminosos y requieren una importante inversión de capital. Los códigos de plomería dictan espacios de instalación estrictos, lo que requiere que los montes a una altura específica sobre el piso para garantizar el acceso a las pruebas.

Explorando variaciones: DCVA y mecanismos de verificación dual

Al investigar soluciones de control de fluidos, los ingenieros frecuentemente encuentran terminología que suena idéntica pero se refiere a dispositivos funcionalmente distintos. Comprender la diferencia exacta entre una válvula antirretorno de doble válvula y un mecanismo direccional estándar es absolutamente crucial para mantener el cumplimiento del código.

El conjunto de válvula de retención doble

Un conjunto de válvula de retención doble es un dispositivo legalmente reconocido y comprobable. Consta de dos mecanismos accionados por resorte que funcionan de forma independiente y están alojados dentro de un único cuerpo robusto. Dos válvulas de cierre herméticas sujetan todo el conjunto, que también incluye cuatro llaves de prueba para acceso al diagnóstico.

Los ingenieros suelen especificar este conjunto para aplicaciones comerciales de riesgo bajo a medio. Carece de válvula de alivio atmosférico, por lo que físicamente no descarga agua en caso de falla. Los códigos de plomería solo los permiten en escenarios donde un evento de flujo inverso causaría una molestia en lugar de un peligro grave para la salud. Las instalaciones comunes incluyen redes comerciales de rociadores contra incendios.

La válvula de retención doble

Una válvula de retención doble también contiene dos mecanismos internos unidireccionales colocados en serie. Ahí terminan las similitudes funcionales. Este dispositivo carece por completo de grifos de prueba externos y válvulas de aislamiento.

Debido a que los técnicos no pueden probarlo con un manómetro en el campo, se clasifica como un dispositivo no comprobable. Los municipios prohíben explícitamente que dispositivos no comprobables protejan el suministro público de agua contra peligros comerciales. Están estrictamente reservados para aplicaciones residenciales de bajo riesgo, como la protección en línea para filtros de agua debajo del fregadero.

Guía de aplicación: ¿Cuándo utilizar qué válvula?

Seleccionar el componente correcto requiere una evaluación rigurosa de los parámetros del sistema. La ingeniería excesiva de un sistema de circuito cerrado desperdicia capital valioso. La implementación de una válvula unidireccional simple cuando la ley exige una unidad de contención conlleva una responsabilidad catastrófica.

Cuándo elegir una válvula direccional

Especifíquelos para sistemas industriales de circuito cerrado y control general de fluidos donde la contaminación cruzada con el suministro de agua potable municipal es físicamente imposible. Las aplicaciones clave incluyen:

• Sistemas HVAC: Mantiene el flujo direccional en agua fría o circuitos de calefacción.
• Estaciones de bombeo: instaladas en el lado de descarga de las bombas para evitar golpes de ariete y la rotación inversa del impulsor.
• Aguas residuales y alcantarillado: Garantizar que los residuos expulsados ​​no puedan regresar a la red de drenaje del edificio.
• Procesamiento químico: Prevención de la mezcla volátil de diferentes químicos reactivos dentro de tuberías de alimentación múltiple.

Cuándo elegir un conjunto de contención

Debe instalar un conjunto de contención en cualquier conexión cruzada real o potencial entre un sistema público de agua y una fuente de líquido no potable. Los escenarios de alto riesgo exigen una protección estricta:

• Riego y paisajismo: los aspersores se asientan en suelos contaminados con fertilizantes. Una caída de presión puede fácilmente desviar esta suspensión tóxica hacia el suministro de agua potable.
• Calderas comerciales: estos sistemas utilizan agua tratada químicamente para inhibir la incrustación. Un montaje adecuado aísla esta agua tóxica de la red pública.
• Instalaciones médicas: Los fregaderos y autoclaves exigen una protección estricta para aislar los riesgos biológicos graves.
• Tanques de mezcla industriales: las instalaciones de fabricación que utilizan agua de la ciudad para diluir productos químicos deben instalar unidades de contención de alto riesgo directamente en el medidor de agua principal.

Evaluación de la selección de materiales y medios del sistema

Las propiedades físicas y químicas del fluido que fluye a través de su tubería influyen en gran medida en el proceso de selección. La compatibilidad del material no es negociable para garantizar la confiabilidad a largo plazo.

Cuando se trata de agua potable, los materiales deben cumplir con estrictos estándares de salud y seguridad, como la Ley de Agua Potable Segura. Esta ley exige componentes sin plomo. Los cuerpos de válvulas para estas aplicaciones generalmente están hechos de latón sin plomo o de acero inoxidable de calidad sanitaria aprobado.

Las tuberías industriales que manejan ácidos agresivos o solventes fuertes requieren una metalurgia altamente resistente. El hierro fundido estándar se corroerá rápidamente en estos entornos exigentes. Los ingenieros deben especificar componentes forjados con acero inoxidable 316 o aleaciones dúplex. El uso de diseños con revestimientos protectores de PTFE y teflón también ayuda a resistir los implacables ataques químicos.

La presencia de sólidos en suspensión afecta significativamente el rendimiento. Los conjuntos de contención son notoriamente sensibles a los escombros. Sus resortes de precisión y sus apretadas superficies de sellado elastoméricas pueden atascarse fácilmente con partículas. Si el medio contiene lodos o lodos pesados, las válvulas industriales estándar son mucho más apropiadas. Sus geometrías internas permiten el paso perfecto de partículas más grandes sin obstrucciones.

Mantenimiento, pruebas y cumplimiento normativo

El panorama regulatorio que rige la prevención del flujo inverso es riguroso. Los componentes mecánicos estándar siguen las mejores prácticas de ingeniería general. Las unidades de contención están bajo la estricta jurisdicción de las leyes de salud pública.

En América del Norte, organizaciones como la Asociación Estadounidense de Obras Hidráulicas y la Fundación para el Control de Conexiones Cruzadas y la Investigación Hidráulica regulan los estándares de diseño. Las jurisdicciones locales hacen cumplir estas reglas a través del Código Uniforme de Plomería. Los administradores de las instalaciones deben verificar que cualquier dispositivo instalado cuente con las certificaciones adecuadas para su nivel de peligro específico.

Los resortes mecánicos se fatigan y los sellos de goma se degradan con el tiempo. Estos conjuntos de contención exigen pruebas anuales. Un técnico certificado realiza esta evaluación utilizando un manómetro diferencial calibrado. Miden la diferencia de presión exacta entre los mecanismos internos. Si un mecanismo no logra mantener el umbral de presión legalmente exigido, el técnico debe reemplazar los elastómeros desgastados y volver a probar la unidad.

Preguntas frecuentes

¿Puedo usar una válvula de retención en lugar de un dispositivo de prevención de reflujo?

No, no puede utilizar una válvula unidireccional estándar como sustituto si su tubería se conecta a un suministro de agua potable. Los códigos de plomería exigen legalmente un conjunto de contención certificado para salvaguardar la salud pública. Las válvulas estándar carecen de los mecanismos a prueba de fallas y los resortes independientes de doble acción necesarios para garantizar la seguridad.

¿Un dispositivo de prevención de reflujo tiene solo dos válvulas de retención?

No, un conjunto de contención es significativamente más avanzado. Si bien contiene dos mecanismos cargados internamente que funcionan en serie, también incorpora grifos de prueba especializados y válvulas de aislamiento de alta resistencia. Estos componentes específicos están legalmente requeridos para facilitar las pruebas de rendimiento anuales obligatorias. Los modelos avanzados también cuentan con válvulas de alivio hidráulicas para descarga de emergencia.

¿Cuál es la diferencia entre un preventor de contraflujo con válvula de retención doble y una válvula de retención doble?

La principal diferencia radica en la capacidad de prueba y los niveles de peligro de la aplicación. Un conjunto de válvula de retención doble es una unidad comprobable equipada con válvulas de aislamiento y grifos de prueba. Está diseñado para aplicaciones comerciales de bajo riesgo donde la verificación anual es obligatoria por ley. Una válvula de retención doble es un dispositivo no comprobable que se utiliza para aplicaciones residenciales de bajo riesgo. No se puede probar en el campo.

¿Las válvulas de retención estándar reducen la presión del agua tanto como los dispositivos de prevención de reflujo?

Los componentes estándar provocan una caída de presión significativamente menor. Un mecanismo simple de giro o elevación está diseñado para maximizar la eficiencia hidráulica. Un conjunto de contención completa presenta una ruta de flujo interno altamente compleja y utiliza resortes de alta resistencia. Esto provoca inherentemente una pérdida de presión mucho mayor que los ingenieros deben tener en cuenta durante el diseño del sistema.

¿Dónde se debe instalar un dispositivo de prevención de reflujo en un sistema industrial?

Estos dispositivos de seguridad suelen instalarse en dos ubicaciones críticas. La instalación de contención se produce inmediatamente después del medidor de agua municipal para proteger la red pública. La instalación del aislamiento ocurre en el punto de uso específico dentro de la instalación, como la línea de agua de reposición para una caldera comercial. Las ubicaciones exactas deben cumplir con los códigos de plomería locales con respecto a las autorizaciones de mantenimiento.

¿Con qué frecuencia se deben probar los dispositivos de prevención de reflujo?

Los códigos de plomería municipales exigen legalmente que todos los conjuntos de contención comprobables se sometan a una inspección durante la instalación inicial y al menos una vez cada 12 meses a partir de entonces. Un técnico autorizado y certificado debe realizar esta prueba anual para garantizar que los sellos internos y los resortes funcionen correctamente bajo presión.

¿Qué causa que falle un dispositivo de prevención de reflujo?

Las fallas generalmente se deben a la acumulación de desechos, sellos de elastómero desgastados o resortes mecánicos fatigados. La arena, el óxido o las incrustaciones de tubería pueden alojarse fácilmente entre las superficies de sellado internas, impidiendo que la válvula se cierre por completo. El mantenimiento regular y la instalación de filtros en estrella aguas arriba son cruciales para extender la vida útil de estos componentes sensibles.

Asegure su red de fluidos hoy

Proteger su infraestructura de tuberías requiere ingeniería precisa, selección rigurosa de materiales y componentes confiables. Ya sea que necesite una válvula de placa doble sin retenedor de alta durabilidad para una tubería industrial de alta presión o orientación sobre el cumplimiento de códigos municipales, seleccionar el hardware adecuado no es negociable. Explore nuestra amplia gama de soluciones certificadas de control de fluidos en Didtek Valve para proteger su sistema contra peligros de flujo inverso y optimizar su eficiencia operativa hoy.
