La mayor diferencia entre una válvula de bola ESDV y una válvula SBDV es su trabajo en una planta. Una válvula de bola ESDV es un dispositivo de seguridad. Corta el flujo rápidamente cuando hay una emergencia. Una válvula SBDV, llamada válvula de cierre y purga, deja salir presión o elimina fluidos peligrosos de un sistema. Estas válvulas tienen funciones especiales para mantener las cosas seguras. La válvula de bola ESDV se utiliza para aislamiento. La válvula SBDV se utiliza para la despresurización controlada.
Conclusiones clave

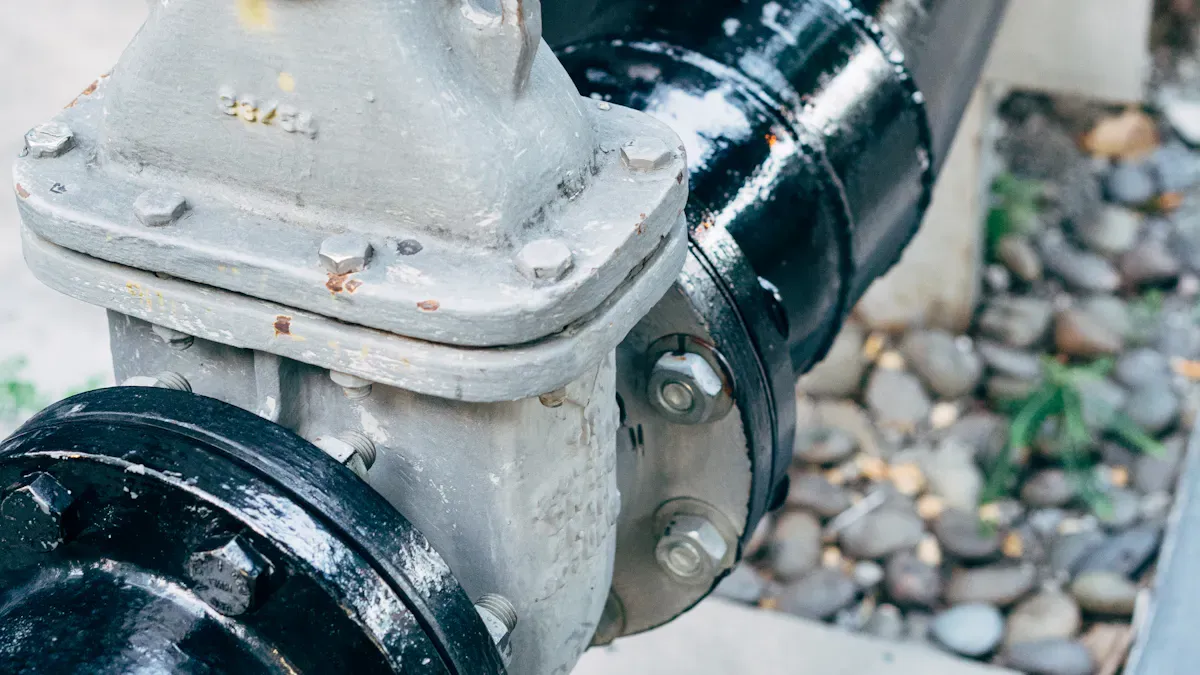

Descripción general de la válvula de bola ESDV
Definición
Una válvula de bola ESDV se llama válvula de bola con válvula de cierre de emergencia. Impide que los fluidos se muevan en las tuberías cuando hay problemas. Muchos lugares, como plantas químicas, fábricas de alimentos, fabricantes de medicamentos y plantas petroleras, utilizan esta válvula para mantener seguras a las personas y las máquinas. La válvula de bola ESDV es muy importante para perforar, bombear, refinar y fabricar cosas. Las plataformas de perforación marinas deben tener estas válvulas porque así lo dice la ley. Esta regla ayuda a detener grandes accidentes y mantiene a los trabajadores seguros en lugares riesgosos.
Función principal
La función principal de una válvula de bola ESDV es funcionar rápido cuando sucede algo malo. Apaga parte del sistema deteniendo líquidos o gases. Este movimiento rápido crea un muro fuerte que mantiene cosas peligrosas en su interior. Si se infringen las reglas de seguridad, la válvula se cierra para detener fugas, incendios u otros problemas. Los trabajadores cuentan con esta válvula para mantener la seguridad de la planta y de las personas. La válvula de bola ESDV es una parte importante de cualquier plan de seguridad en una planta.
Nota: La válvula de bola ESDV no solo ralentiza el flujo. Lo bloquea todo, por lo que ningún material peligroso puede pasar en caso de emergencia.
Función de cierre fallido
La función de cierre fallido es una de las partes más importantes de una válvula de bola ESDV. Esto significa que la válvula se cerrará sola si pierde potencia o control. Esto sucede incluso si el trabajador no puede llegar a la válvula. El diseño de cierre en caso de fallo brinda seguridad adicional, especialmente cuando algo sale mal.
La función de cierre fallido funciona bien como se muestra en esta tabla:
Métrico | Descripción |
Hora de cierre | Las válvulas deben cerrarse en 10 segundos para detener fugas o incendios. |
Tasas de fuga | La clase VI limita las fugas a 0,0005 ml/min/pulgada de diámetro del puerto/psi. |
Confiabilidad de la respuesta | Más del 99,9% de éxito en emergencias hace que la válvula sea confiable. |
Esta tabla muestra que la válvula de bola ESDV debe cerrar rápido y herméticamente. No puede permitir que se produzcan fugas y debe funcionar casi siempre que hay problemas. Estas estrictas reglas hacen que la función de cierre en caso de falla sea una parte confiable de la seguridad de la planta.

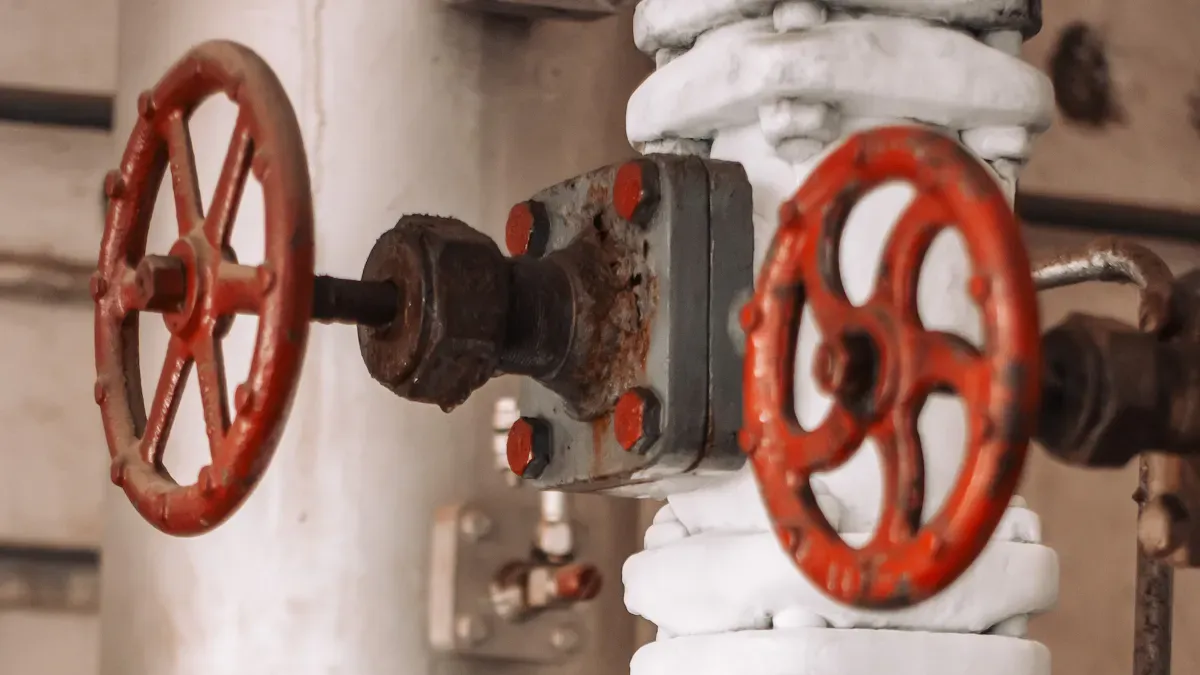

Descripción general de la válvula SBDV
Definición
Una válvula SBDV se llama válvula de purga de cierre. Esta válvula ayuda a mantener las plantas seguras. Los ingenieros colocan válvulas SBDV en lugares con gases o productos químicos. La válvula SBDV libera presión o elimina fluidos peligrosos de las máquinas. Los trabajadores utilizan esta válvula para mantener seguros a las personas y los equipos. Puede encontrar válvulas SBDV en refinerías de petróleo, plantas de gas y fábricas de productos químicos.
Nota: Las válvulas SBDV no detienen el flujo como las válvulas de bola ESDV . Ayudan a reducir la presión y eliminar elementos peligrosos de forma segura.
Función de apagado
La función de cierre de una válvula SBDV es dejar salir la presión de forma segura. Cuando hay una emergencia, la válvula SBDV se abre para liberar gas o líquido. Esto reduce la presión dentro de las tuberías o tanques. Una presión más baja significa que es menos probable que se produzcan explosiones o incendios. Los trabajadores usan válvulas SBDV durante paradas, reparaciones o cuando algo anda mal.
Las válvulas SBDV deben seguir estrictas normas de seguridad. Necesitan abrirse rápido y funcionar en todo momento. La válvula SBDV protege el sistema, no solo detiene el flujo. Las válvulas SBDV suelen funcionar con válvulas de bola ESDV . Primero, la válvula de bola ESDV se cierra para bloquear el área. Luego, la válvula SBDV se abre para dejar salir la presión.
Tareas clave de parada de las válvulas SBDV:
Menor presión dentro del equipo.
Eliminar fluidos o gases peligrosos.
Detener explosiones e incendios
Ayuda con pasos de apagado seguro
Características operativas
Las válvulas SBDV tienen formas especiales de funcionar. Los ingenieros hacen que estas válvulas se abran rápidamente y sean muy confiables. La válvula debe abrirse completamente cuando sea necesario. Las válvulas SBDV suelen utilizar energía de aire o aceite para moverse rápidamente. Las piezas de la válvula no se oxidan y pueden soportar productos químicos fuertes.
Los trabajadores observan las válvulas SBDV con sensores y herramientas de control. Estas herramientas verifican si la válvula está funcionando correctamente. Las válvulas SBDV deben cumplir con las reglas sobre fugas y la rapidez con la que se abren.
Característica | Descripción |
Hora de apertura | Menos de 10 segundos para una purga de emergencia |
Estanqueidad | Hecho para filtrar muy poco durante el uso. |
Método de actuación | Utiliza energía de aire o aceite para un movimiento rápido. |
Escucha | Los sensores verifican la posición de la válvula y cómo funciona. |
Consejo: Probar y reparar las válvulas SBDV a menudo las mantiene listas para emergencias. Los trabajadores verifican si la válvula funciona para asegurarse de que todos estén seguros.
Las válvulas SBDV son una parte clave de la seguridad de la planta. Pueden liberar presión y eliminar materiales peligrosos. Esto mantiene seguros a los trabajadores y las máquinas. Los ingenieros eligen válvulas SBDV según las necesidades del sistema, los fluidos que se utilizan y las reglas de seguridad.

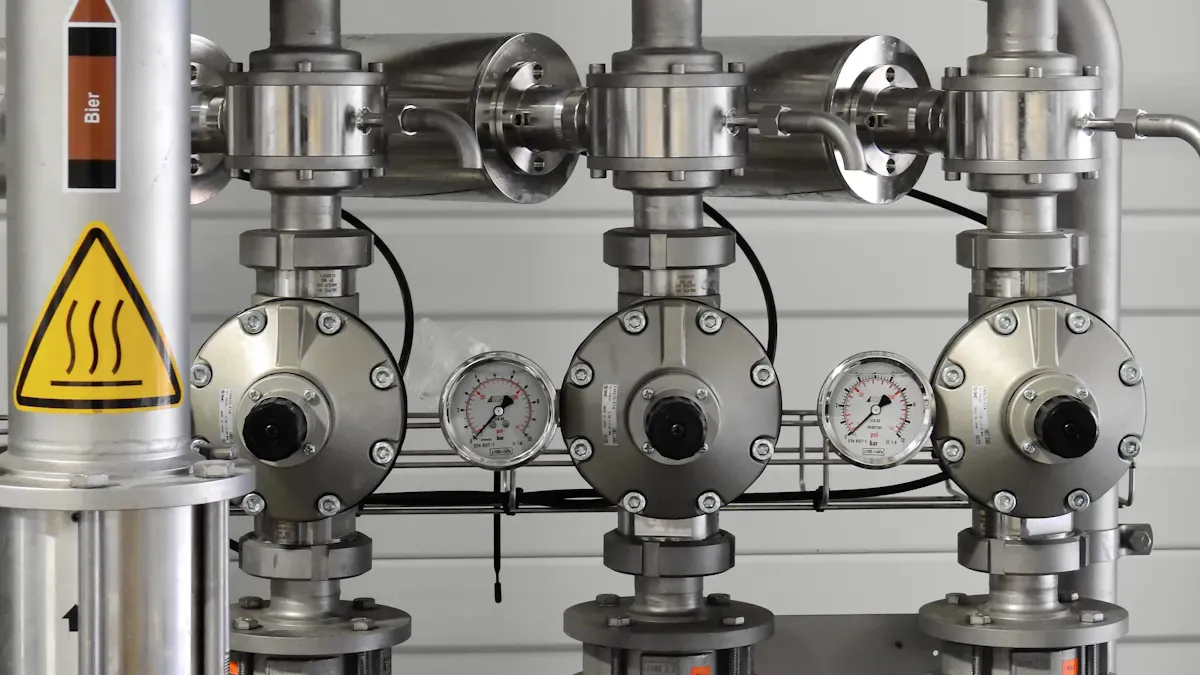

Diferencias
Función
La válvula de bola ESDV es para emergencias. Detiene fluidos o gases rápidamente cuando hay problemas. Esto mantiene seguros a las personas, las máquinas y la naturaleza. La válvula SBDV deja salir presión o elimina elementos peligrosos durante paradas o emergencias. Esto ayuda a detener explosiones o incendios. La válvula de bola ESDV se cierra rápidamente para bloquear todo. La válvula SBDV se abre para dejar salir la presión o los fluidos de forma segura. La válvula de bola ESDV generalmente funciona primero en caso de emergencia. La válvula SBDV funciona después para liberar presión.
Consejo: Las plantas usan ambas válvulas por seguridad. Uno bloquea el peligro, el otro lo elimina.
Diseño
La válvula de bola ESDV tiene una bola que gira para bloquear o dejar que las cosas fluyan. Está hecho para sellar herméticamente y cerrar rápidamente. La válvula SBDV puede tener diferentes formas, como globo o ángulo, para soportar presiones fuertes y fluidos agresivos. La válvula de bola ESDV tiene una parte de cierre fallido. Si se pierde potencia o control, se cierra solo. La válvula SBDV está hecha para abrirse rápidamente y funcionar bien. A menudo utiliza aire o aceite para moverse. La válvula de bola ESDV debe cerrarse en 1 a 5 segundos, según el tamaño. Los pequeños se cierran en 1-2 segundos, los grandes en hasta 5 segundos. Esta acción rápida es muy importante para la seguridad. La válvula SBDV también se abre rápidamente, generalmente en menos de 10 segundos, para liberar la presión rápidamente.
Solicitud
La válvula de bola ESDV se utiliza en sistemas de parada de emergencia. Protege tuberías, tanques y máquinas en plantas de petróleo, gas, productos químicos y otras. La válvula SBDV se utiliza en sistemas de purga. Ayuda a bajar la presión de forma segura al apagar. La válvula de bola ESDV se elige cuando es necesario detener fugas, incendios o derrames tóxicos. La válvula SBDV se elige cuando la reducción de la presión detiene explosiones o demasiada presión. Los operadores utilizan la válvula de bola ESDV para detener el flujo de inmediato. Usan una válvula SBDV para liberar presión de manera segura y limpiar el sistema.
Nota: Ambas válvulas son importantes para la seguridad de la planta, pero tienen diferentes funciones, diseños y usos.
Características de la válvula de bola ESDV
Papel de seguridad
La válvula de bola ESDV es muy importante para la seguridad de la planta. Los ingenieros utilizan esta válvula para mantener seguros a las personas y los equipos en caso de emergencia. La válvula reacciona rápidamente cuando los sistemas de seguridad envían señales. Se cierra rápidamente para detener fluidos o gases peligrosos. Las reglas de seguridad indican a las plantas cómo usar la válvula de bola ESDV en lugares riesgosos. Estas reglas son estrictas:
Los tiempos de respuesta deben ser cortos. API RP 556 dice que se cierra en un segundo por pulgada y se abre en cinco segundos por pulgada. Esto ayuda a detener problemas como el golpe de ariete.
La protección contra incendios es importante. Los actuadores deben cumplir con UL 1709 y permanecer por debajo de 93 °C durante un incendio de 30 minutos a 1093 °C.
Se necesita protección del actuador. Pantallas, cubiertas o revestimientos especiales protegen a los actuadores de incendios y explosiones.
Los sistemas de seguridad suelen utilizar primero la válvula de bola ESDV. La válvula bloquea partes de tuberías o equipos. Esto reduce la posibilidad de fugas, incendios o explosiones.
Diseño típico
Los fabricantes construyen válvulas de bola ESDV con características de seguridad y confiabilidad. La válvula funciona sola, no con controles normales. Esto lo hace más seguro. Los ingenieros eligen diseños que cumplen con las estrictas reglas de la industria. La tabla muestra características de diseño comunes:
Característica de diseño | Descripción |
Mecanismos de retorno por resorte | La válvula se cierra si se pierde energía o presión. |
Actuadores eléctricos de seguridad | Fabricado para seguridad con clasificación SIL y estrictas reglas SIS. |
Tiempo de respuesta | La válvula se cierra en segundos para reducir el riesgo. |
Métodos de activación | La activación automática ocurre cuando la lógica del sistema de seguridad la activa. |
Diseño a prueba de fallos | La válvula pasa al estado seguro (normalmente cerrada) si algo falla. |
Independencia funcional | La actuación funciona aparte de los controles normales para mayor seguridad. |
Las nuevas mejoras mejoran la válvula de bola ESDV. Una mayor automatización ayuda a que la producción funcione más rápido. Las válvulas inteligentes permiten a los trabajadores observarlas desde lejos. IoT ayuda a encontrar problemas tempranamente y mantiene todo funcionando bien. Mejores materiales hacen que las válvulas duren más. Los diseños modulares facilitan la instalación y conexión de válvulas.
Las válvulas inteligentes ayudan con el monitoreo remoto.
Los ESDV modulares son fáciles de conectar.
IoT ayuda con el mantenimiento predictivo.
Los materiales más resistentes hacen que las válvulas duren más.
Usos comunes
La válvula de bola ESDV se utiliza en muchas industrias. Las empresas de petróleo y gas utilizan estas válvulas para trabajos de alta presión. Las plantas químicas los utilizan para cerrar el flujo rápidamente y sellar herméticamente en emergencias. La válvula también se encuentra en refinerías, plataformas marinas y fábricas de medicamentos. Los operadores confían en la válvula de bola ESDV para proteger sistemas importantes y mantener la seguridad.
Las reglas de automatización y seguridad hacen que las empresas quieran válvulas de bola ESDV. Compran válvulas avanzadas para cumplir con estrictas normas de seguridad y hacer las cosas más confiables.
Características de la válvula SBDV
Función de purga
Las válvulas SBDV son importantes para la seguridad de la planta. Ayudan a reducir rápidamente la presión dentro del equipo. Esto sucede durante emergencias o cierres planificados. Cuando los trabajadores usan una válvula SBDV, se abre rápidamente. El gas o líquido sale inmediatamente de las tuberías o tanques. El sistema se vuelve más seguro porque la presión cae rápidamente.
Los ingenieros utilizan válvulas SBDV para detener explosiones e incendios. La alta presión puede romper las máquinas o provocar fugas. La válvula SBDV reduce este riesgo al dejar salir la presión de forma segura. Los trabajadores también usan estas válvulas para vaciar fluidos peligrosos antes de arreglar cosas.
Consejo: las válvulas SBDV suelen funcionar con válvulas de bola ESDV . La válvula de bola ESDV se cierra primero para bloquear el área. Luego, la válvula SBDV se abre para liberar la presión de manera segura.
Elementos de diseño
Las empresas fabrican válvulas SBDV para trabajos duros. Estas válvulas deben abrirse rápidamente y funcionar en todo momento. Los ingenieros eligen materiales fuertes que no se oxidan ni se derriten fácilmente. El cuerpo de la válvula suele estar fabricado de acero inoxidable o metales especiales.
Las válvulas SBDV utilizan diferentes formas de abrirse. Muchos utilizan el poder aéreo para moverse rápidamente. Algunos usan la energía del petróleo para obtener más fuerza. El diseño ayuda a que la válvula se abra completamente y se mantenga fuerte.
Las partes clave del diseño son:
Actuadores de acción rápida: ayudan a que la válvula se abra en menos de 10 segundos.
Materiales resistentes a la corrosión: El acero inoxidable o los recubrimientos mantienen la válvula a salvo de productos químicos agresivos.
Indicadores de posición: Los sensores muestran si la válvula está abierta o cerrada.
Sellos herméticos: Detienen las fugas durante y después de la purga.
La siguiente tabla muestra características de diseño comunes:
Característica | Objetivo |
Actuación rápida | Baja la presión rápidamente |
Materiales fuertes | Maneja fluidos difíciles y alta presión. |
Monitoreo de posición | Comprueba el estado de la válvula por seguridad. |
Sellos a prueba de fugas | Detiene las fugas mientras trabaja |
Casos de uso
Las válvulas SBDV se utilizan en muchas industrias. Las plantas de petróleo y gas los utilizan para proteger tuberías y tanques. Las fábricas de productos químicos utilizan válvulas SBDV para controlar reacciones peligrosas. Las centrales eléctricas utilizan estas válvulas para mantener seguras las calderas y turbinas.
Los trabajadores utilizan válvulas SBDV en estos casos:
Liberar presión después de un incendio o una fuga
Cerrando por reparaciones
Eliminar líquidos tóxicos o inflamables antes de arreglar cosas.
Proteger las máquinas de demasiada presión
Nota: Las válvulas SBDV ayudan a mantener seguros a los trabajadores, las máquinas y la naturaleza. Son una parte clave del sistema de seguridad de cualquier planta.
Las válvulas SBDV ayudan a que las plantas funcionen de forma segura en muchos lugares. Su rápida acción y su sólida estructura los hacen muy importantes para la industria actual.
Elegir ESDV o SBDV
Factores de selección
Los ingenieros y directores de planta tienen que pensar en muchas cosas a la hora de elegir una válvula. La seguridad es siempre lo más importante. Las normas de seguridad internacionales suelen indicar qué válvulas deben utilizarse en determinados lugares. Estas reglas obligan a las empresas a elegir válvulas que sigan estándares estrictos. Por ejemplo, muchas industrias necesitan válvulas que cierren rápido y sellen herméticamente en caso de emergencia. Esto significa que a menudo eligen una válvula de bola ESDV.
También es importante cómo funciona el sistema. Si un sistema necesita detener fluidos peligrosos de inmediato, lo mejor es una válvula de aislamiento rápido. La válvula de bola ESDV puede cerrarse completamente en tan solo unos segundos. Su diseño mantiene a los trabajadores y al equipo a salvo de daños. Pero si el objetivo es reducir la presión o eliminar materiales peligrosos de forma segura, es mejor una válvula de purga. Las válvulas SBDV se abren rápidamente para liberar presión y hacer las cosas más seguras.
También importa cómo se construye el sistema. Algunos sistemas necesitan ambos tipos de válvulas. La válvula de bola ESDV puede bloquear una sección. La válvula SBDV puede dejar salir presión desde esa misma sección. Los ingenieros analizan el diseño, los fluidos utilizados y los riesgos antes de tomar una decisión.
Consejo: consulte siempre las normas de seguridad locales e internacionales antes de elegir una válvula. Estas reglas ayudan a garantizar que se utilice la válvula correcta para cada trabajo.
Escenarios típicos
Diferentes situaciones necesitan diferentes válvulas . En lugares riesgosos como refinerías de petróleo, la válvula de bola ESDV se utiliza primero. Puede cortar el flujo de inmediato durante un incendio o una fuga. Su rápida acción ayuda a evitar que los accidentes empeoren. Las válvulas SBDV son más útiles cuando el sistema necesita liberar presión después del aislamiento. Por ejemplo, después de que se cierra la válvula de bola ESDV, la válvula SBDV puede abrirse para dejar salir el gas o líquido atrapado.
A continuación se muestran algunos ejemplos comunes:
Una planta química necesita detener rápidamente una fuga tóxica. La válvula de bola ESDV se cierra para bloquear la fuga.
Una unidad de gas debe reducir la presión antes de realizar reparaciones. La válvula SBDV se abre para liberar gas de forma segura.
Una plataforma marina corre peligro de incendio. La válvula de bola ESDV bloquea la zona de peligro y la válvula SBDV reduce la presión para detener una explosión.
La siguiente tabla muestra qué válvula es mejor para cada ejemplo:
Guión | La mejor elección de válvula | Razón |
Aislamiento de emergencia | Válvula de bola ESDV | Apagado rápido por seguridad |
Despresurización controlada | Válvula SBDV | Liberación de presión segura |
Seguridad y purga combinadas | Ambos | Aislamiento más reducción de presión |
Las normas de seguridad internacionales obligan a las empresas a utilizar válvulas avanzadas. Las empresas suelen elegir válvulas con funciones inteligentes, como monitoreo remoto, para seguir estas reglas. La mejor opción depende de los riesgos, los líquidos utilizados y la rapidez con la que se necesita actuar.
Nota: El uso de ambas válvulas juntas proporciona la máxima seguridad en plantas complejas.
Tabla comparativa
Resumen lado a lado
Necesita conocer las diferencias entre una válvula de bola ESDV y una válvula SBDV antes de elegir una. La siguiente tabla muestra lo que hace que cada válvula sea especial. Este resumen ayuda a los ingenieros y trabajadores a elegir la mejor válvula para la seguridad y el funcionamiento de la planta.
Característica | Válvula de bola ESDV | Válvula SBDV |
Función primaria | Aislamiento de emergencia | Despresurización controlada (purga) |
Operación | Se cierra para bloquear el flujo por completo. | Se abre para liberar presión o fluidos. |
Hora típica de cierre/apertura | 1 a 5 segundos (depende del tamaño) | Menos de 10 segundos |
Tipo de actuador | Neumática, hidráulica o eléctrica. | Neumático o hidráulico |
Función a prueba de fallos | Sí (fallo de cierre) | Sí (fallo de apertura o cierre, según sea necesario) |
Diseño de válvula | Tipo de bola, cierre hermético | Globo, ángulo o personalizado para purga |
Materiales | Metales resistentes a la corrosión, juntas a prueba de fuego. | Acero inoxidable, aleaciones especiales, juntas estancas |
Métodos de prueba | Prueba de carrera parcial (PST), prueba de carrera completa (FST) | PST, FST, comprobaciones periódicas de funcionamiento |
Aplicación principal | Sistemas de parada de emergencia | Sistemas de purga y despresurización. |
Papel de seguridad | Detiene fugas, incendios y derrames tóxicos. | Previene la sobrepresión, reduce el riesgo de explosión |
Sistema de control | Integrado con sistemas instrumentados de seguridad. | Vinculado a sistemas de control de procesos y seguridad. |
Consejo: son importantes la rapidez con la que se cierra la válvula, qué la alimenta y de qué está hecha. El tamaño de la válvula y la presión que maneja también cambian su funcionamiento.
Los aspectos importantes a comparar son:
Qué tan rápido se cierra o abre la válvula
¿Qué tipo de actuador y tamaño utiliza?
El tamaño y la forma de la válvula.
¿Qué materiales y sellos se utilizan?
Cómo se prueba la válvula
¿Qué presión y fluidos hay en el sistema?
Este resumen permite que cualquiera vea rápidamente las diferencias entre las válvulas de bola ESDV y las válvulas SBDV . Cada característica ayuda a mantener la planta segura y funcionando bien.
Los ingenieros utilizan válvulas de bola ESDV y válvulas SBDV por motivos de seguridad. La válvula de bola ESDV detiene el flujo rápidamente si hay problemas. Las válvulas SBDV ayudan a reducir la presión o eliminar fluidos peligrosos. Al elegir una válvula, piense en lo que el sistema necesita para mantenerse seguro y qué hace mejor cada válvula. Si necesita bloquear el flujo rápidamente, elija una válvula de bola ESDV. Si necesita liberar presión de manera segura, use una válvula SBDV. Ambas válvulas son importantes y tienen su propia función para mantener seguras las plantas.
Preguntas frecuentes
¿Qué significa ESDV?
ESDV significa válvula de cierre de emergencia. Esta válvula cierra rápidamente partes de una planta en caso de emergencia. Los ingenieros utilizan ESDV para mantener a las personas, las máquinas y la naturaleza a salvo de fugas o incendios.
¿Pueden funcionar juntas las válvulas de bola ESDV y las válvulas SBDV?
Sí, ambas válvulas se pueden utilizar en un solo sistema. La válvula de bola ESDV se cierra primero para bloquear el área. La válvula SBDV se abre para liberar presión o eliminar fluidos peligrosos de forma segura.
¿Con qué frecuencia los operadores deben probar estas válvulas?
Los operadores deben probar las válvulas de bola ESDV y las válvulas SBDV con frecuencia. Muchas plantas los revisan cada mes o cada pocos meses. Probar muchas veces garantiza que las válvulas funcionen bien en emergencias reales.
¿Las válvulas SBDV siempre funcionan a prueba de fallos?
No, no todas las válvulas SBDV son a prueba de fallos. Algunos usan el sistema de falla de apertura para bajar la presión rápidamente. Otros utilizan el cierre fallido si el sistema lo necesita por seguridad. Los ingenieros eligen el dispositivo de seguridad adecuado para cada trabajo.
¿Qué industrias utilizan más estas válvulas?
Las plantas de petróleo y gas, las plantas químicas y las plantas de energía son las que más utilizan válvulas de bola ESDV y válvulas SBDV. Estos lugares necesitan seguridad estricta y acciones de emergencia rápidas.
¿Estas válvulas requieren mantenimiento especial?
Sí, ambas válvulas necesitan cuidados regulares. Los equipos los revisan, limpian y prueban con frecuencia. Buscan fugas, óxido y problemas en los actuadores para mantener las válvulas funcionando correctamente.
¿Pueden los operadores controlar estas válvulas de forma remota?
Muchas válvulas de bola ESDV y válvulas SBDV nuevas se pueden controlar desde lejos. Los sensores y sistemas de control permiten a los trabajadores observar y utilizar las válvulas de forma segura.
¿Qué sucede si una válvula falla durante una emergencia?
Si falla una válvula de bola ESDV o una válvula SBDV, se activan los sistemas de seguridad de respaldo. Las plantas utilizan sistemas de seguridad para reducir los riesgos y proteger a las personas y las máquinas.
