Instalación, mantenimiento y prevención de fallas de la válvula de retención

¿Sabía que un solo evento de reflujo puede destruir un costoso sistema de tuberías? Imagínese una línea de agua municipal de alta presión que repentinamente invierte el flujo debido a un disparo de la bomba. Sin un mecanismo antirretorno confiable, el impacto hidráulico resultante destroza el equipo aguas arriba en segundos. Una mala configuración o una negligencia rutinaria a menudo provocan un rápido desgaste de los componentes y un colapso total del sistema.

Ya sea usted un ingeniero de tuberías experimentado, un contratista de campo o un administrador de instalaciones, dominar el control de fluidos es obligatorio. Esta guía ofrece técnicas de instalación impecables, estrategias prácticas de mantenimiento y tácticas comprobadas para mantener su infraestructura funcionando de forma segura durante décadas.

Conclusiones clave

• Identificar la ruta de flujo correcta y elegir la orientación física adecuada son los pasos más críticos antes de montar cualquier dispositivo antirretorno.
• Una instalación exitosa requiere una inspección previa minuciosa, un lavado riguroso de la tubería y un estricto cumplimiento de las pautas de torsión mecánica para garantizar la integridad estructural.
• Los principales culpables de averías prematuras incluyen golpes de ariete severos, tamaño inadecuado de Cv, acumulación de desechos e instalación de la unidad en el plano incorrecto.
• El mantenimiento de rutina que incluye limpieza regular, lubricación específica y evaluaciones visuales internas extiende exponencialmente la vida útil de su red de tuberías.
• Aprovechar los diseños de ingeniería especializados equipados con contrapesos externos reduce drásticamente los golpes cinéticos y previene la fatiga mecánica.

El panorama en evolución del control de fluidos industriales

El sector de las válvulas industriales está experimentando un cambio masivo hacia el análisis predictivo y la mitigación mecánica avanzada. Las regulaciones ambientales más estrictas y los costos exorbitantes asociados con el tiempo de inactividad no planificado impulsan este cambio. Los gerentes de planta con visión de futuro ya no se conforman con modelos básicos operados por gravedad. Existe una creciente demanda de soluciones de ingeniería que absorban activamente la energía cinética. La integración de sensores acústicos para detectar microfugas tempranas antes de que aumenten se está convirtiendo rápidamente en una práctica de ingeniería estándar en toda la infraestructura crítica.

Preinstalación: comprensión de la mecánica y la dinámica del flujo

Antes de iniciar el trabajo físico, el personal de mantenimiento debe comprender la mecánica de fluidos fundamental. Estos componentes funcionan automáticamente según los diferenciales de presión del sistema. Su configuración inicial dicta la confiabilidad a largo plazo. Seleccionar materiales estándar de la industria como acero fundido WCB o acero inoxidable dúplex que coincidan con su dinámica de fluidos específica es el paso fundamental en el diseño de un sistema robusto.

Identificar la ruta de flujo correcta

Estos dispositivos son estrictamente unidireccionales. Su único propósito es permitir que el fluido viaje en un camino específico mientras bloquea agresivamente el movimiento inverso. Los fabricantes suelen colocar una flecha prominente en el cuerpo externo. Localizar y verificar la dirección del flujo de esta válvula de retención es el paso más crítico antes del montaje. Instalar la unidad al revés da como resultado un escenario muerto inmediato. Este descuido sobrepresuriza las tuberías aguas arriba y destruye los sellos de la bomba antes de que un operador pueda siquiera presionar el botón de parada de emergencia.

Elegir la orientación correcta

El diseño físico de su tubería influye directamente en la selección de componentes. La posición de instalación de la válvula de retención debe alinearse perfectamente con la mecánica interna del modelo elegido. La mayoría de las variantes de giro estándar funcionan de manera óptima en líneas horizontales. Dependen de la gravedad para ayudar al disco a cerrarse cuando cesa la velocidad de avance. Las configuraciones verticales presentan un desafío de ingeniería más complejo. Si se monta verticalmente, el fluido debe viajar hacia arriba. Instalar un modelo estándar dependiente de la gravedad en una tubería vertical con flujo descendente anula por completo su propósito. Las variantes con resorte de alta resistencia son obligatorias para escenarios de flujo descendente para forzar el cierre del mecanismo contra la fuerza de la gravedad.

Protocolo de instalación paso a paso

La transición de la teoría a la práctica requiere precisión y limpieza. Seguir un protocolo estandarizado minimiza el riesgo de fugas en las bridas y fracturas por tensión interna.

Inspección previa a la instalación

Imagínese atornillar una enorme brida de 12 pulgadas solo para darse cuenta de que el envoltorio de plástico para envío está alojado en el pasador de la bisagra. Realice siempre una inspección visual minuciosa bajo una iluminación brillante. La tubería en sí debe estar completamente enjuagada. La suciedad, las incrustaciones y la escoria de soldadura abrasiva actúan como papel de lija. Son catalizadores primarios para la degradación temprana de los asientos y las posteriores fugas a alta velocidad.

El proceso de montaje

Ejecutar la instalación física de forma sistemática. Primero, asegúrese de que las tuberías aguas arriba y aguas abajo estén perfectamente alineadas. Forzar un cuerpo metálico rígido entre bridas desalineadas genera una inmensa tensión de flexión en la pieza fundida. A continuación, baje con cuidado la unidad entre las bridas. Asegúrese de que las juntas industriales adecuadas estén perfectamente centradas. Las juntas desalineadas sobresalen del recorrido del flujo y provocan turbulencias no deseadas. Finalmente, inserte los pernos y apriételos siguiendo una secuencia en forma de cruz en estrella. Una llave dinamométrica calibrada es su mejor defensa contra las microfugas.

Causas comunes de averías del sistema

Comprender por qué se estropean los mecanismos de control de fluidos es esencial para el mantenimiento preventivo. La mayoría de los casos de falla de la válvula de retención se deben a una mala aplicación y no a defectos de fabricación.

Golpe de ariete y portazos severos

El choque hidráulico ocurre cuando un fluido en movimiento se ve obligado a detenerse violentamente. Cuando una bomba de alta capacidad se apaga, la enorme columna de agua se invierte rápidamente. El fluido inverso golpea el disco contra el asiento metálico con una enorme fuerza cinética si el mecanismo de cierre reacciona demasiado lentamente. Este golpe repetitivo dobla los pasadores internos de las bisagras y deforma las superficies de sellado.

Dimensionamiento y condiciones de flujo incorrectos

Un descuido frecuente de ingeniería es dimensionar el componente basándose únicamente en el diámetro exterior de la tubería. Debe calcular las condiciones de flujo reales. Si una unidad tiene un tamaño demasiado grande, la velocidad normal del fluido será demasiado baja para mantener el disco en una postura estable. La aleta rebotará continuamente en los topes internos. Este ruido destructivo provoca un rápido desgaste de los rodamientos y un eventual colapso mecánico.

Estrategias proactivas y selección de precisión

Los ingenieros deben seleccionar equipos en función de caudales específicos, densidad del fluido y caídas de presión aceptables. Calcular el coeficiente de flujo correcto garantiza que la velocidad de funcionamiento normal proporcione suficiente fuerza para mantener estable el disco interno. Esta ingeniería de precisión elimina el riesgo de vibración.

Guía de selección principal

Comparar diferentes configuraciones es vital para adaptar el hardware a su entorno hidráulico específico. Las opciones estándar disponibles en el mercado simplemente no serán suficientes para sistemas propensos a sufrir shocks severos.

La integración de accesorios mecánicos controla la velocidad de cierre y mitiga los golpes destructivos. La utilización de diseños equipados con contrapesos ajustables permite a los operadores ajustar las características de cierre. El peso externo ayuda a cerrar el disco rápidamente antes de que el fluido inverso alcance velocidades destructivas.

Mejores prácticas de mantenimiento integral

La estabilidad operativa a largo plazo depende enteramente de un programa de atención estructurado. Sin una supervisión regular, incluso las aleaciones robustas sucumbirán a la fricción. La implementación de procedimientos operativos estándar estrictos para el mantenimiento de las válvulas de retención extiende la vida útil de su red y protege los activos posteriores.

Establecer un programa de inspección de rutina

La frecuencia de sus inspecciones debe estar dictada por la aplicación específica y la tasa del ciclo operativo. Es posible que los sistemas de agua limpia a presiones moderadas solo requieran una revisión visual anual. Las tuberías que transportan lodos abrasivos exigen evaluaciones trimestrales rigurosas para mapear la degradación del material.

Limpieza, Lubricación y Evaluación Interna

La línea debe estar completamente aislada usando válvulas de bloqueo y despresurizada de manera segura antes de girar cualquier llave. Inspeccione la cavidad interna para ver si hay acumulación de sarro una vez que se retira el casquete. Utilice herramientas no abrasivas para limpiar las superficies de los asientos. Tenga mucho cuidado de no rayar el metal. El rayado microscópico compromete el sellado unidireccional. Aplique grasa industrial adecuada para la temperatura a los pasadores de bisagra externos y a los prensaestopas para diseños con palancas externas.

Consideraciones de ingeniería específicas de la industria

Estos componentes críticos se implementan en un amplio espectro de industrias. Comprender las demandas de su sector es vital para seleccionar la metalurgia correcta.

Aplicaciones de petróleo, gas y aguas residuales

El sector de los hidrocarburos somete la infraestructura a entornos brutales. Los oleoductos y gasoductos soportan flujos multifásicos, presiones extremas y gases ácidos altamente corrosivos. Los materiales estándar se disuelven rápidamente en estas condiciones. La metalurgia avanzada, como el acero inoxidable dúplex que cumple con API 594, es esencial. Los sistemas de aguas residuales enfrentan la amenaza constante de los desechos sólidos. Las instalaciones suelen utilizar vías de flujo especializadas de puerto completo para evitar obstrucciones catastróficas.

Preguntas frecuentes

¿Se puede instalar una válvula de retención verticalmente?

La integración vertical depende en gran medida de la mecánica interna y la dinámica de fluidos. Por lo general, se permite una configuración vertical si el fluido viaja hacia arriba. La presión hidráulica levanta el disco interno mientras que la gravedad ayuda a cerrarlo cuando se apaga la bomba. Los modelos estándar que dependen de la gravedad permanecen permanentemente abiertos y no evitan el reflujo si el flujo se mueve hacia abajo. Se requieren estrictamente variantes especializadas con resorte para flujo vertical descendente.

¿Cómo sé si mi sistema está fallando?

La identificación temprana de señales de advertencia previene daños catastróficos a las tuberías. Los síntomas comunes incluyen ruidos fuertes durante las paradas de la bomba, vibración excesiva y caídas de presión inexplicables. Observar las bombas aguas arriba girando hacia atrás después de apagarlas es una señal definitiva de flujo inverso.

¿Cuál es la velocidad mínima de flujo requerida para mantener el disco abierto?

Los ingenieros se refieren a esto como el flujo mínimo requerido para una posición completamente abierta. Varía mucho según el diseño específico y el peso de la aleta interna. Si la velocidad del flujo real cae por debajo de este umbral, el disco flotará en la corriente de flujo y castañeteará contra el asiento. Esto provoca una rápida fatiga mecánica. Consulte siempre los diagramas de flujo del fabricante para hacer coincidir el valor de Cv con las condiciones reales de su tubería.

¿Cómo se prueban las fugas internas sin quitar la unidad?

La prueba de emisiones acústicas es el método no destructivo más confiable utilizado por los técnicos de campo. Al fijar sensores ultrasónicos al cuerpo de la válvula externa, los ingenieros pueden detectar el silbido de alta frecuencia del fluido que pasa por el asiento interno. La prueba de caída de presión en válvulas de bloque aisladas es otro método estándar para verificar la integridad del sello.

Asóciese con Didtek para obtener soluciones confiables de control de fluidos

El éxito a largo plazo de cualquier red de manipulación de fluidos comienza con la selección de un producto de primera calidad y diseñado con precisión. Comenzar con una metalurgia superior simplifica fundamentalmente el proceso de instalación y reduce drásticamente la frecuencia de los tiempos de inactividad forzados.

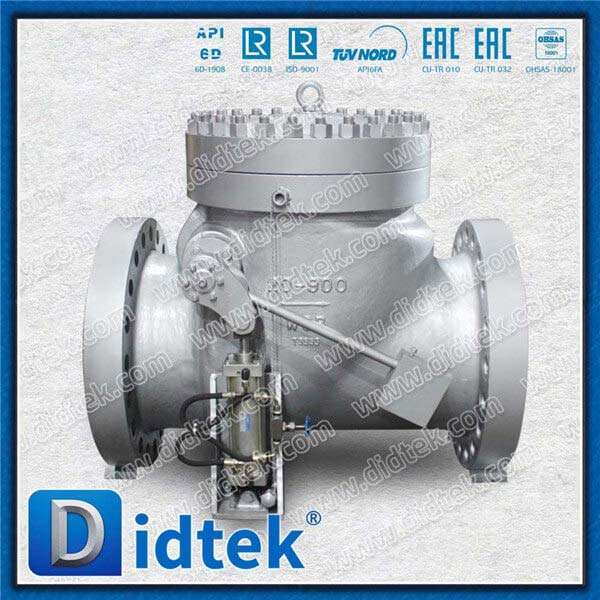

Didtek Valve es reconocida mundialmente por su rigurosa experiencia en fabricación, rigurosos protocolos de prueba de presión API 6D y un compromiso inquebrantable de brindar soluciones duraderas. Nuestro catálogo incluye diseños robustos de columpios de acero fundido y modelos de contrapeso avanzados diseñados para neutralizar golpes de ariete severos. Alentamos a los ingenieros y gerentes de adquisiciones a comunicarse con nuestro equipo técnico para consultas sobre proyectos. Visite el sitio web oficial de Didtek Valve para encontrar la configuración perfecta para su próxima instalación crítica.
