Pasos esenciales para una instalación segura y eficiente de válvulas de compuerta con bridas

Para instalar una válvula de compuerta con bridas de la manera correcta, debe seguir pasos importantes. Primero, mire todas las piezas para ver si alguna está rota. Luego, asegúrese de que las bridas estén alineadas y elija la junta correcta. Coloque la válvula suavemente para no dañar la tubería. Apriete los pernos en la misma medida para que la conexión quede firme y no tenga fugas. Pueden ocurrir problemas como fugas o grietas si las bridas no coinciden o los pernos no están uniformes. Si sigue estos pasos, la válvula funcionará bien y durará mucho tiempo.

Descripción general de la válvula de compuerta con bridas

Características y beneficios clave

Hay muchas cosas buenas sobre el uso de una válvula de compuerta con bridas en su sistema. Esta válvula es especial porque sella herméticamente y es fácil de instalar. La válvula de compuerta con volante RF con brida DIDTEK está fabricada con ingeniería inteligente. Ayuda a que su canalización funcione mejor. Esta válvula es ideal para lugares con alta presión y mucho flujo. Su diseño permite que el líquido se mueva suavemente y ahorra energía.

Aquí hay una tabla que enumera las partes principales y cómo funciona la válvula:

También obtienes baja resistencia a los fluidos y formas simples. La válvula está fabricada con materiales que no se oxidan fácilmente. Esto significa que dura más y no es necesario arreglarlo con frecuencia. Puedes poner o quitar la válvula fácilmente gracias al diseño con brida. Esto hace que la reparación o actualización de la válvula sea más rápida.

Consejo: elija una válvula de compuerta con bridas si desea que su sistema funcione mejor y tenga menos tiempo de inactividad.

Importancia de una instalación adecuada

Debe colocar la válvula de la manera correcta para que funcione bien y dure más. Si las bridas no están alineadas o se utiliza la fuerza incorrecta, pueden producirse fugas. Comprueba siempre dónde está el vástago. Mantener el vástago apuntando hacia arriba evita que entre suciedad dentro de la válvula. Mire la válvula y la tubería antes de instalarla. Esto le ayuda a encontrar problemas que podrían afectar el sellado o la duración de la válvula.

Si lo instala correctamente, obtendrá un sello fuerte que no gotea. La válvula se mantiene a salvo de daños y su sistema sigue funcionando bien. Puede contar con que la válvula de compuerta de volante RF con brida DIDTEK funcionará bien si sigue estos pasos.

Preparación antes de instalar una válvula de compuerta

Debe prepararse antes de colocar la válvula. Reúne todas tus herramientas y revisa el área donde trabajarás. Prepararte te ayuda a no cometer errores. También mantiene su sistema seguro.

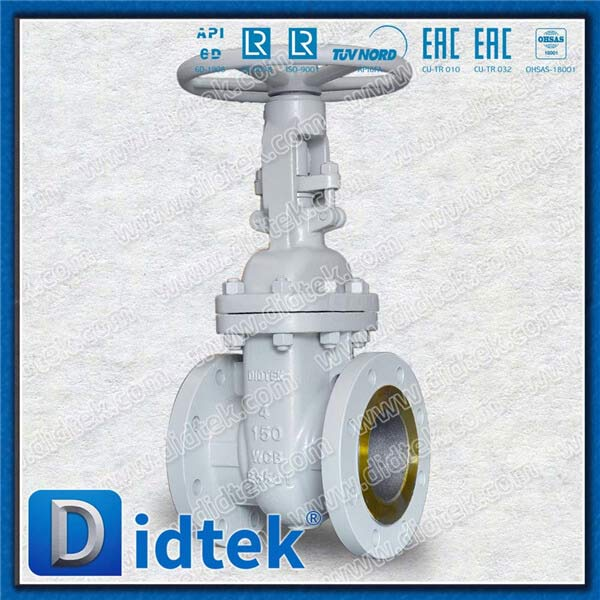

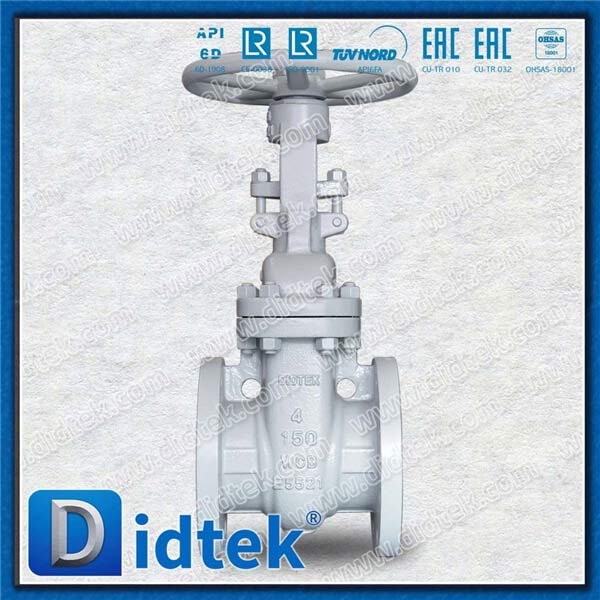

La válvula de compuerta de volante RF con brida DIDTEK sigue reglas estrictas. Estas reglas garantizan que la válvula funcione bien y dure más. A continuación se muestra una tabla que muestra las reglas principales para las válvulas de compuerta con bridas:

Lista de verificación de herramientas y materiales

Necesita las herramientas y elementos adecuados para colocar la válvula de forma segura. Aquí hay una lista para ayudarlo a comenzar:

• Válvula de compuerta con volante RF con brida DIDTEK (asegúrese de que se ajuste a su tubería)

• Llaves para tubos o herramientas para pernos de bridas.

• Juntas o cinta selladora (elija la adecuada para su trabajo)

• Llave dinamométrica (para apretar los tornillos)

• Paño de limpieza

• Guantes y equipo de seguridad.

• Herramientas de prueba de presión

Consejo: Utilice siempre una llave dinamométrica para apretar los pernos de la misma manera. Esto detiene las fugas y mantiene la junta segura.

Pasos de seguridad e inspección

Debes seguir las medidas de seguridad y comprobar todo antes de empezar. Esto lo mantiene seguro y ayuda a que la válvula funcione correctamente.

1. Mire la válvula y todas las piezas. Asegúrese de que se ajusten a su tubería.

2. Limpiar los extremos de las tuberías. Quite el óxido, la suciedad o el aceite. Enjuague la tubería para limpiar todo lo que haya dentro.

3. Cierre y libere la presión de la tubería. Drene cualquier líquido donde trabajará.

4. Revise las caras de las bridas para ver si están dañadas o dobladas. Asegúrese de que las bridas estén alineadas rectas.

5. Elija la junta adecuada para su trabajo. La junta debe encajar y coincidir con la presión.

6. Pruebe la válvula abriéndola y cerrándola antes de colocarla. Asegúrese de que se mueva con facilidad.

Si sigue estos pasos, tendrá un comienzo seguro y fuerte para su válvula de compuerta de volante RF con brida DIDTEK. Prepararse le ayuda a detener fugas, desalineaciones y otros problemas.

Guía paso a paso para instalar una válvula de compuerta con bridas

La instalación de una válvula de compuerta requiere una buena planificación y los pasos correctos. Esta guía te muestra cada paso para que puedas instalarlo bien. Verá cómo instalar una válvula de compuerta bridada siguiendo cada parte del proceso.

Manejo y Posicionamiento

Primero, manipule la válvula de compuerta con cuidado. Utilice herramientas de elevación seguras para moverlo. No deje caer ni arrastre la válvula. Mantenga la válvula alejada del calor cuando la instale. El calor puede dañar las piezas de la válvula y hacer que funcione mal.

Cuando coloque la válvula de compuerta en su lugar, asegúrese de que el vástago apunte hacia arriba. Esto facilita su uso y evita que el vástago y la empaquetadura se desgasten rápidamente. También ayuda a que el interior de la válvula se mantenga estable. Alinee la válvula con la tubería antes de conectar las bridas. Esto detiene la tensión y los daños a la válvula y a la tubería.

A continuación se ofrecen algunos consejos importantes para el manejo y el posicionamiento:

• Utilice el equipo adecuado para levantar la válvula de compuerta. Esto lo mantiene a usted y a la válvula seguros.

• Mantenga la válvula abierta cuando no la esté usando. Esto detiene el impacto del flujo.

• Nunca desmontes la válvula si hay presión en su interior. Deje siempre que el sistema se ventile primero.

• Ponga grasa en el vástago y los asientos de la válvula antes de instalarla. Esto deja de pegarse.

• No deje la válvula medio abierta. La puerta puede atascarse.

Consejo: siempre verifique que la válvula se ajuste al tamaño de la tubería y a la presión nominal antes de comenzar.

Alineación de bridas y colocación de juntas

Es muy importante alinear correctamente las bridas. Limpie las caras de las bridas en la tubería y la válvula de compuerta. Quite la suciedad, el óxido o las juntas viejas. Mire las bridas en busca de abolladuras o dobleces. Las caras de las bridas deben ser planas y coincidir entre sí.

A continuación, elija la junta correcta. La junta debe ajustarse a la presión, temperatura y fluido de su sistema. Asegúrese de que se ajuste al tamaño y material de la brida. Coloque la junta entre las bridas antes de conectarlas.

Siga estos pasos para alinear las bridas y colocar las juntas:

1. Limpie y revise todas las superficies de las bridas.

2. Asegúrese de que las bridas estén planas y alineadas.

3. Elija una junta que se ajuste a su sistema.

4. Coloque la junta entre las bridas con cuidado.

5. Asegúrese de que la junta permanezca en su lugar.

Nota: Usar la junta correcta y alinear las bridas correctamente ayuda a detener las fugas y crea un sello hermético.

Secuencia de apriete de pernos

Es muy importante apretar los tornillos de la manera correcta. Apriete los pernos en forma de estrella o entrecruzada. Esto distribuye la presión de manera uniforme y mantiene la junta segura. Utilice una llave dinamométrica para utilizar la fuerza adecuada.

A continuación se explica cómo apretar los tornillos:

1. Apriete todos los pernos a mano hasta que queden ajustados.

2. Utilice primero entre el 20 y el 30 % del torque final en forma de estrella.

3. A continuación, aumente hasta el 50-70 % del torque final siguiendo el mismo patrón.

4. Termine de apretar todos los pernos usando el patrón de estrella.

5. Verifique todos los pernos en un círculo para asegurarse de que estén apretados.

Este orden de apriete de pernos ayuda a detener las fugas y mantiene segura la válvula de compuerta. Siga siempre las reglas de torque del fabricante para una buena instalación.

Consejo: después de apretar los pernos, busque espacios o presión desigual. Apriete los pernos nuevamente si es necesario.

Si sigue esta guía, sabrá cómo instalar una válvula de compuerta con bridas de la manera correcta. Los pasos más importantes son un manejo cuidadoso, alinear las bridas y apretar correctamente los pernos. Utilice las herramientas y materiales adecuados para cada paso. Esta guía le ayudará a instalar bien la válvula de compuerta y mantendrá su sistema funcionando sin problemas.

Comprobaciones y pruebas posteriores a la instalación

Inspección de fugas y operación

Después de colocar la válvula de compuerta , verifique si funciona correctamente. Primero, abra y cierre la válvula por completo. Gire el volante y vea si se mueve suavemente. Si le resulta difícil girar o se atasca, deténgase y mire la válvula. Esto le ayuda a asegurarse de que nada del interior esté roto.

Observe el vástago mientras mueve la válvula. Si se trata de una válvula de vástago ascendente, el vástago debe subir y bajar. Esto significa que las partes internas están funcionando. Mire las caras de las bridas para ver si están planas y alineadas. Si no son planos, pueden producirse fugas. Asegúrese de apretar los pernos en el orden correcto. Esto mantiene la junta segura y detiene las fugas.

Aquí hay una lista de verificación para ayudarlo a mantenerse seguro durante esta verificación:

• Abra y cierre la válvula por completo.

• Observe cómo el tallo se mueve hacia arriba y hacia abajo.

• Compruebe si las caras de las bridas son planas.

• Asegúrese de que la válvula de compuerta esté en el lugar correcto.

• Compruebe si apretó los tornillos en el orden correcto.

Consejo: utilice siempre equipo de seguridad cuando pruebe la válvula de compuerta. Esto lo mantiene a salvo de fugas o presiones repentinas.

Pruebas de presión y documentación

Es muy importante probar la válvula de compuerta después de instalarla. Comience con una prueba de presión hidrostática. Agregue presión lentamente al sistema y deténgase en cada paso. Mire todas las juntas, especialmente donde se conectan las bridas, para detectar fugas. Si ve gotas de agua o puntos húmedos, deténgase y solucione el problema.

Haga también una prueba de fugas del asiento. Cierre la válvula por completo y verifique si hay fugas o cambios de presión en el otro lado. Pruebe ambos asientos si puede. Esto asegura que la válvula selle bien en ambos sentidos. Anote el orden que utilizó para probar la válvula de compuerta. Tome notas de lo que encuentre.

Aquí tienes una tabla sencilla para tus notas:

Nota: Anota cada paso que hagas. Esto muestra que realizó todas las comprobaciones de seguridad y le ayudará más adelante si necesita reparar la válvula.

Si realiza estas comprobaciones, sabrá que la válvula está colocada en la forma correcta. También asegúrese de colocar la válvula de compuerta en el lugar correcto, apretar los pernos y probar la válvula en el orden correcto. Estos pasos ayudan a mantener su sistema seguro y funcionando bien.

Errores comunes al instalar una válvula de compuerta

Instalar una válvula de compuerta parece fácil, pero pueden ocurrir errores. Si no prestas atención, puedes equivocarte. Conocer estos errores le ayuda a detener los problemas y mantiene su sistema seguro.

Saltarse los pasos de seguridad

Debe seguir las medidas de seguridad cada vez que instale una válvula de compuerta. Si omite estos pasos, podría lastimarse o romper su equipo. Algunas personas se olvidan de comprobar si la tubería tiene presión. Otros no usan equipo de seguridad. Siempre cierre la tubería y drene el líquido antes de comenzar. Limpie las caras de las bridas y verifique si hay daños. Esto ayuda a detener las fugas.

Aquí hay una lista de verificación rápida para ayudarlo a recordar los pasos de seguridad:

• Utilice guantes y protección para los ojos.

• Cierre y drene la tubería.

• Inspeccione la válvula y las bridas en busca de grietas o suciedad.

• Utilice herramientas de elevación adecuadas.

Consejo: no se apresure al instalar la válvula. Tómese su tiempo para mantenerse seguro y ayudar a que la válvula dure más.

Desalineación o ajuste incorrecto

La desalineación y el apriete incorrecto de los pernos causan muchos problemas. Si no alinea las bridas, pueden producirse fugas. La válvula puede resultar difícil de usar. El volante podría sentirse rígido. Es posible que el vástago no se mueva suavemente. La desalineación hace que las piezas se desgasten más rápido. Incluso puede romper el tallo.

El apriete incorrecto de los pernos es otro error común. Si aprieta los pernos de manera desigual, puede dañar la junta. Esto puede provocar fugas en la brida. También es posible que vea daños en la brida o el cuerpo de la válvula. Utilice una llave dinamométrica y apriete los pernos en forma de estrella. Esto le ayuda a evitar estos problemas.

Recuerde: siempre verifique la alineación y use la secuencia de apriete correcta. Esto mantiene su válvula de compuerta de volante RF con bridas DIDTEK funcionando bien.

Puede instalar una válvula de compuerta con bridas de forma segura siguiendo cada paso cuidadosamente. Comience con una buena preparación. Utilice las herramientas adecuadas y compruebe cada pieza. Instale la válvula con la técnica correcta. Pruebe si hay fugas y registre sus resultados. Lea siempre la guía del fabricante. Anota lo que haces para futuras comprobaciones. Si se enfrenta a un trabajo difícil, consulte a un profesional o comuníquese con el soporte de DIDTEK para obtener ayuda.

Consejo: un trabajo cuidadoso hoy significa menos problemas mañana.

Preguntas frecuentes

¿Cómo se elige la junta adecuada para una válvula de compuerta con bridas?

Elija una junta que coincida con la presión, la temperatura y el tipo de fluido de su sistema. Consultar talla y material. Utilice siempre una junta que se ajuste a la brida y cumpla con los estándares de la industria.

¿Qué herramientas necesita para una instalación segura?

Necesita una llave dinamométrica, llaves para tubos, paños de limpieza, guantes de seguridad y la junta correcta. Las herramientas de prueba de presión lo ayudan a detectar fugas.

Consejo: Utilice siempre una llave dinamométrica para apretar los pernos de manera uniforme.

¿Con qué frecuencia se debe inspeccionar una válvula de compuerta con bridas después de la instalación?

Inspeccione la válvula cada pocos meses. Busque fugas, revise el volante y asegúrese de que los pernos permanezcan apretados. Los controles periódicos le ayudarán a detectar los problemas a tiempo.

¿Se puede instalar una válvula de compuerta de volante RF con brida DIDTEK en cualquier posición?

Debes instalar la válvula con el vástago apuntando hacia arriba. Esto evita la entrada de suciedad y ayuda a que la válvula dure más. Evite instalarlo boca abajo o de lado.

¿Qué debe hacer si encuentra una fuga después de la instalación?

1. Apriete los tornillos en forma de estrella.

2. Compruebe si la junta está dañada.

3. Reemplace la junta si es necesario.

4. Pruebe nuevamente para detectar fugas.

Nota: Utilice siempre equipo de seguridad al reparar fugas.
