Un oleoducto petroquímico recién puesto en servicio se estremece violentamente. Una bomba centrífuga de alta capacidad falla catastróficamente. Derribamos el sistema para investigar. La causa fundamental rara vez es un defecto estructural masivo. Más a menudo, el culpable es un componente aparentemente simple: una válvula direccional de tamaño inadecuado. Las válvulas de retención sirven como compuertas mecánicas unidireccionales críticas. Permiten que el líquido o el gas fluyan en una sola dirección. Bloquean decisivamente cualquier flujo inverso. Esta función básica parece sencilla. Sin embargo, la mecánica interna que gobierna estos dispositivos es excepcionalmente compleja.
Comprender estos parámetros de ingeniería específicos no es simplemente un ejercicio académico. Es absolutamente crucial para mantener la eficiencia del sistema, proteger los costosos equipos upstream y garantizar la seguridad de las instalaciones. Esta guía desmitifica especificaciones técnicas complejas. Los diseñadores de tuberías y los profesionales de mantenimiento pueden utilizar este desglose de las métricas centrales de dinámica de fluidos para tomar decisiones de compra informadas y basadas en evidencia.
Conclusiones clave
La presión de apertura es la presión mínima exacta aguas arriba requerida para desarmar un mecanismo de sellado de válvula. El componente interno puede ser un disco de metal guiado, una bola con peso o una aleta con bisagras. Independientemente del diseño, éste debe superar una serie de fuerzas opuestas. Estas fuerzas inherentes normalmente consisten en la tensión interna del resorte, el peso físico del elemento de cierre y cualquier contrapresión existente aguas abajo que descanse sobre el sello.
Piense en abrir una pesada puerta contra incendios con resorte contra un fuerte viento. La cantidad exacta de fuerza que necesita aplicar sólo para empujar la puerta ligeramente fuera de su marco es análoga a esta métrica. Una vez que el fluido aguas arriba alcanza este umbral específico, la válvula se abre. En este preciso momento, una cantidad detectable de flujo comienza a moverse a través de la tubería.
Especificar el umbral de apertura correcto es un paso fundamental en el diseño de un sistema de tuberías robusto. Si la presión especificada es demasiado alta para el circuito, el fluido simplemente no poseerá la energía cinética necesaria para forzar la apertura de la válvula. En consecuencia, las bombas aguas arriba se ven obligadas a trabajar demasiado. Esto conduce a un consumo excesivo de energía, sobrecalentamiento localizado y eventual falla de la bomba debido a un estancamiento.
Por el contrario, un umbral especificado demasiado bajo hace que la válvula sea demasiado sensible e inestable. Puede abrirse prematuramente o aletear erráticamente bajo fluctuaciones menores de presión. Una válvula con resistencia mecánica insuficiente podría no cerrarse con suficiente rapidez cuando cesa el flujo de avance. Esta respuesta tardía no logra el objetivo principal: prevenir el reflujo. Los ingenieros deben evaluar la presión nominal de funcionamiento de sus circuitos. Esto garantiza que el mecanismo se abra de manera confiable durante el funcionamiento estándar mientras mantiene un sello hermético cuando está inactivo.
Por definición mecánica, estos dispositivos son estrictamente unidireccionales. La prevista de la válvula de retención dirección de flujo dicta el único camino seguro que el líquido, gas o lodo abrasivo puede tomar a través de la red de tuberías. Su único propósito es bloquear el movimiento inverso. Instalar una de estas unidades al revés actúa como una barrera impenetrable y permanente al flujo previsto.
Los fabricantes indican claramente la orientación correcta en la carcasa exterior para evitar errores críticos de instalación. Por lo general, verá una flecha prominente fundida directamente en el cuerpo de metal o estampada en una placa de especificaciones fijada. Ignorar este indicador direccional crucial tiene graves consecuencias. Si una enorme bomba industrial se activa contra una válvula instalada al revés, el fluido no tiene dónde expandirse. El escenario de estancamiento resultante provoca picos de presión inmediatos y extremos. Estos picos pueden romper violentamente las uniones de las tuberías, reventar los sellos de las bombas y crear riesgos de seguridad potencialmente mortales para los operadores cercanos.
Comprender el comportamiento interno del fluido es esencial para optimizar el rendimiento general del sistema. El proceso dinámico comienza en el momento en que se supera el punto de ruptura. La presión aguas arriba aumenta más allá de este umbral inicial. El mecanismo interno se eleva más lejos del asiento, lo que permite que el volumen de flujo se expanda.
Una vez completamente abierto, la velocidad del fluido que se mueve a través del cuerpo es totalmente responsable de mantener suspendido el disco interno o aleta. Esta velocidad debe permanecer relativamente estable para un rendimiento óptimo. Si la velocidad del fluido cae por debajo de un umbral crítico, la energía cinética ya no puede mantener el mecanismo contra su resorte o peso gravitacional. Automáticamente, la válvula comenzará a cerrarse antes de que el flujo se invierta. Esta acción de cierre proactiva asistida por gravedad es una característica de diseño vital. Minimiza drásticamente las ondas de choque destructivas asociadas con el golpe de ariete.
Un punto frecuente de confusión en la ingeniería de tuberías es la distinción entre la fuerza requerida para abrir una válvula y la energía perdida mientras el fluido la atraviesa. Ambas métricas implican mediciones de presión e influyen en gran medida en el tamaño de la bomba. Sin embargo, representan fases completamente diferentes del movimiento de fluidos.
En términos técnicos, la caída de presión de la válvula de retención es la diferencia medible en la presión de cabeza entre el puerto de entrada y el puerto de salida mientras el fluido fluye activamente. Incluso cuando una válvula está bloqueada en la posición completamente abierta, su geometría interna actúa como una restricción física dentro de la tubería.
El líquido o el gas navega por los contornos internos de la carcasa. Inevitablemente encuentra fricción contra las paredes metálicas. Además, el fluido debe maniobrar alrededor del conjunto de disco, resorte o bisagra. Esto crea turbulencias caóticas. Esta combinación de fricción interna, obstrucción física y corrientes parásitas turbulentas da como resultado una pérdida permanente de energía cinética. Cuando el fluido sale del puerto aguas abajo, su presión se ha degradado notablemente.
Para aclarar la distinción simplemente: la presión de apertura es la energía necesaria para iniciar el flujo. La caída de presión es la energía perdida durante el flujo. Los diseñadores de sistemas deben tener en cuenta ambas métricas para garantizar la viabilidad general. Una bomba debe dimensionarse no sólo para exceder el umbral de apertura inicial sino también para generar suficiente fuerza continua para superar la degradación de energía posterior.
Recientemente, las industrias globales han estado adoptando mandatos de eficiencia energética más estrictos. Los marcos regulatorios ahora exigen una optimización rigurosa de los sistemas de manejo de fluidos. Minimizar la pérdida de presión ya no es sólo una preferencia mecánica. Es una estricta necesidad económica. Análisis de ingeniería recientes destacan que la optimización de la dinámica de fluidos para reducir la pérdida de carga innecesaria puede reducir el consumo de energía de la bomba hasta en un 15 por ciento anual. En consecuencia, los operadores de plantas con visión de futuro se están alejando rápidamente de las válvulas genéricas de gran tamaño en favor de soluciones diseñadas con precisión y adaptadas para una resistencia interna mínima.
Depender de conjeturas para el tamaño de las válvulas conduce inevitablemente a una inestabilidad operativa. preciso de la presión de apertura El cálculo es un proceso obligatorio para los circuitos de fluidos personalizados. Esto es particularmente cierto en tramos de tuberías verticales donde la gravedad influye en gran medida en el comportamiento mecánico. La física fundamental se basa en analizar la relación entre fuerza y área de superficie.
Las variables principales incluyen la fuerza hacia abajo ejercida por el resorte interno, el peso físico del disco de sellado, el área de superficie expuesta al fluido aguas arriba y cualquier contrapresión estática que descanse sobre el sello. En una instalación vertical, el peso de la columna de fluido sobre la válvula se debe sumar a la fuerza de cierre. Los fabricantes proporcionan especificaciones básicas para instalaciones horizontales. Los ingenieros deben ajustar estas cifras matemáticamente para tener en cuenta las variables gravitacionales y de contrapresión específicas de su arquitectura de tubería única.
Para predecir con precisión la pérdida de presión durante el funcionamiento continuo, los ingenieros confían en el coeficiente de flujo. Según la definición de la industria, este coeficiente representa el volumen de agua que fluirá a través de una válvula específica y provocará exactamente una caída de presión de un psi.
Un valor de coeficiente más alto indica una válvula altamente eficiente y menos restrictiva que permite un mayor volumen con una mínima penalización de energía. Los compradores y diseñadores de sistemas pueden utilizar tablas proporcionadas por el fabricante para predecir matemáticamente la degradación de energía exacta para sus medios específicos y los caudales requeridos. La comparación de esta caída calculada con la curva de rendimiento de la bomba permite a los ingenieros verificar que el sistema funcionará sin problemas sin sucumbir a una pérdida excesiva de energía.
La geometría interna de una válvula determina en gran medida tanto su resistencia a la apertura como su eficiencia de flujo continuo. Seleccionar la arquitectura correcta es una cuestión de hacer coincidir las características físicas con las demandas específicas, a menudo duras, de la aplicación industrial.
Los diseños de retención de elevación presentan una cavidad interna muy similar a las válvulas de globo tradicionales. El líquido debe entrar en el cuerpo, realizar un giro brusco hacia arriba para empujar un disco guiado fuera de su asiento y luego realizar otro giro para salir. Debido a que el flujo de la válvula de retención debe recorrer este camino altamente tortuoso, estas unidades generalmente exhiben una caída de presión mucho mayor en comparación con otros diseños. Sin embargo, este camino restrictivo conlleva un beneficio importante. Los productos de alta calidad, como los diseñados por Didtek, proporcionan un sellado hermético y excepcionalmente confiable en entornos de alta presión. Cuando se trata de vapor peligroso o gases tóxicos, los ingenieros frecuentemente especifican estas válvulas, priorizando conscientemente la integridad del sello sobre la eficiencia del flujo bruto.
En entornos industriales extremos, la resistencia del material es tan crítica como la dinámica de fluidos. Las válvulas de retención forjadas se fabrican a partir de bloques sólidos de acero sometidos a una inmensa presión térmica y mecánica. Este proceso da como resultado una estructura molecular densa y no porosa. Las válvulas de retención forjadas Didtek, construidas según rigurosos estándares API 602, manejan medios altamente turbulentos y de alta velocidad sin sufrir erosión interna o fatiga mecánica. Su diseño resistente garantiza que el umbral de apertura se mantenga constante durante miles de ciclos agotadores.

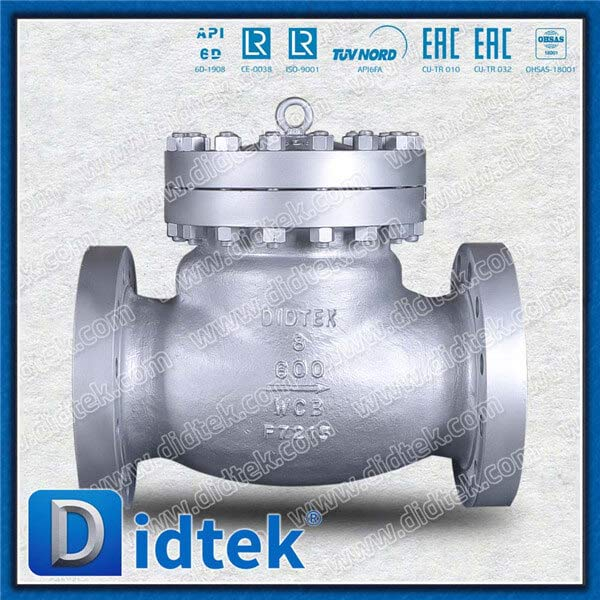

Para aplicaciones de líquidos generales donde el objetivo principal es minimizar la pérdida de energía, las válvulas de retención oscilantes estándar son la opción ideal. Estos cuentan con un disco articulado que gira completamente fuera del recorrido del flujo. Esto ofrece un paso en línea recta y casi sin obstrucciones para el fluido. Las válvulas de retención oscilantes de acero fundido de Didtek utilizan materiales WCB de primera calidad y cumplen con los estándares API 594, lo que da como resultado una caída de presión excepcionalmente baja y una prevención confiable del reflujo.
La orientación física de la tubería altera drásticamente el rendimiento de una válvula en el mundo real. En líneas horizontales, la gravedad tiene un impacto neutro en la apertura y cierre del disco. Esto permite que el mecanismo interno de resorte o bisagra gobierne la presión de apertura por completo.
Las instalaciones verticales con flujo ascendente presentan un desafío diferente. La gravedad empuja constantemente el disco hacia abajo. Esto aumenta efectivamente la presión de apertura requerida, ya que el fluido debe levantar físicamente el peso de los componentes internos. Por el contrario, instalar una válvula de retención oscilante estándar en una línea vertical con flujo descendente es un error de ingeniería catastrófico. La gravedad mantendrá la válvula abierta permanentemente, haciendo que sus capacidades de prevención de reflujo sean completamente inútiles.
La turbulencia es el enemigo final de la longevidad de las válvulas. Una unidad instalada demasiado cerca de la descarga de una bomba, un codo de tubería afilado o una válvula de control modulante se verá afectada. El fluido turbulento y arremolinado hará que el disco interno se agite rápidamente contra su asiento. Este ruido continuo degrada los pasadores de las bisagras y destruye las superficies de asiento. Las fallas mecánicas prematuras son inevitables.
Como práctica recomendada de ingeniería estándar, las válvulas direccionales deben instalarse al menos a cinco a diez diámetros de tubería de distancia de cualquier fuente de turbulencia. Proporcionar este tramo recto de tubería permite que el perfil caótico de velocidad del fluido se estabilice en un flujo laminar suave. Esto garantiza que la válvula permanezca constantemente abierta y minimiza el desgaste innecesario.
Adquirir el hardware correcto requiere un análisis holístico y objetivo de toda la red de tuberías. Los compradores deben utilizar una lista de verificación de evaluación estricta antes de finalizar cualquier especificación.
Primero, identifique claramente los medios. ¿El sistema transporta un gas comprimible, un líquido viscoso o una suspensión altamente abrasiva? Esto dicta los materiales requeridos para la carcasa y las molduras. A continuación, determine la presión de apertura exacta requerida para iniciar el flujo sin sobrecargar las bombas del sistema. Simultáneamente, calcule la caída de presión máxima permitida para garantizar que el fluido mantenga una velocidad suficiente aguas abajo.
Para simplificar el proceso de selección, consulte la siguiente comparación de ingeniería:
| Tipo de válvula | Flujo Eficiencia | Caída de presión | Mejor escenario de aplicación |
|---|---|---|---|
| Válvula de retención oscilante | muy alto | Bajo | Aplicaciones de líquidos generales, tuberías que requieren una mínima pérdida de energía. |
| Válvula de retención de elevación | Moderado | Alto | Vapor a alta presión, gases tóxicos, aplicaciones que requieren un estricto sellado hermético. |
| Válvula de retención forjada | Moderado a alto | Moderado | Entornos industriales extremos, perforación marina, procesamiento petroquímico. |
Ignorar métricas como la presión de apertura, la orientación direccional y la caída de presión conduce inevitablemente a una ineficiencia grave del sistema, vibraciones destructivas de las válvulas o eventos catastróficos de reflujo. Revisar cuidadosamente los parámetros de su sistema y realizar los cálculos necesarios protege su infraestructura, reduce los costos de energía y garantiza años de operación confiable.
Depende completamente del diseño interno de la unidad. Algunas válvulas de retención accionadas por resorte en línea cuentan con mecanismos ajustables. Estos permiten a los operadores comprimir o descomprimir físicamente el resorte interno, alterando así la presión requerida para abrirlo. Las válvulas de retención oscilantes tradicionales tienen un umbral de apertura fijo determinado por el peso físico del disco y la fuerza inmutable de la gravedad.
La instalación de una válvula direccional hacia atrás bloqueará completamente todo el flujo de fluido hacia adelante. La bomba del sistema empujará con fuerza el fluido contra una barrera cerrada e impenetrable, lo que provocará un escenario de estancamiento. Esta rápida acumulación de presión provocará un sobrecalentamiento severo, una posible ruptura de las juntas de las tuberías y daños mecánicos catastróficos a los sellos internos y a los impulsores de la bomba.
No, son fuerzas opuestas. La presión de apertura es la cantidad específica de presión aguas arriba requerida para abrir la válvula e iniciar el flujo hacia adelante. La contrapresión es la presión aguas abajo que descansa contra el lado de salida de la válvula, lo que fuerza activamente el cierre del disco interno para evitar el flujo inverso.
Para minimizar la pérdida de energía, seleccione una válvula con una clasificación de coeficiente de flujo más alta. Dimensionar correctamente la válvula para que coincida con el diámetro de la tubería es crucial para evitar cuellos de botella. Elegir un diseño con una ruta de flujo más recta y menos obstruida, como una válvula de retención oscilante de puerto completo en lugar de una válvula de retención de elevación restrictiva, reducirá significativamente la fricción interna y la turbulencia.
Los fluidos altamente viscosos requieren más energía cinética para iniciar y mantener el movimiento. Mientras la presión de apertura mecánica de la válvula permanece constante, la bomba del sistema debe trabajar más para superar tanto la resistencia interna del fluido como la tensión del resorte de la válvula. Los ingenieros deben tener en cuenta la viscosidad al calcular la pérdida de carga total del sistema.
Sí. Si el umbral es demasiado bajo, el mecanismo interno carece de resistencia suficiente para cerrarse rápidamente cuando se detiene el flujo. El cierre retardado permite un breve período de flujo inverso. Cuando la válvula finalmente se cierra de golpe contra este impulso inverso, genera una onda de choque hidráulica severa conocida como golpe de ariete, que puede dañar gravemente la infraestructura de tuberías.
Seleccionar el componente de control direccional correcto es fundamental para la longevidad y seguridad de su red de tuberías industriales. Ya sea que su aplicación exija el cierre hermético de una válvula de retención de elevación, la durabilidad resistente de una válvula de retención forjada para entornos de presión extremadamente alta o la baja caída de presión de una válvula de retención oscilante de acero fundido, Didtek ofrece soluciones líderes en la industria. Explore la gama completa de productos de alto rendimiento en Didtek para encontrar las especificaciones exactas que se alinean perfectamente con sus requisitos de ingeniería.
