1. Introducción
¿Sabía que un componente pequeño como una válvula de retención puede evitar fallas importantes en el sistema? Estos dispositivos aparentemente simples son cruciales para el control de fluidos en numerosas industrias.
En este artículo, exploraremos los distintos tipos de válvulas de retención y sus aplicaciones. Aprenderá cómo seleccionar la válvula de retención adecuada para su sistema para evitar el reflujo, proteger el equipo y mantener la eficiencia.
2. Cómo funcionan las válvulas de retención
2.1 ¿Qué es una válvula de retención?
Una válvula de retención es una válvula unidireccional que permite que el fluido fluya en una dirección y evita automáticamente el flujo inverso. La función principal de una válvula de retención es proteger los sistemas del reflujo, que puede causar contaminación, daños al equipo o fallas en el proceso.
Los componentes clave de una válvula de retención incluyen:
● Cuerpo de válvula: La carcasa exterior que contiene todos los demás componentes.
● Asiento: La superficie donde reposa el elemento sellador cuando la válvula está cerrada.
● Disco (o Elemento Sellador): La parte que se mueve para abrir o cerrar la válvula.
Estos componentes trabajan juntos para garantizar que cuando el fluido fluya en la dirección deseada, la válvula se abra para permitir el paso. Cuando el flujo se invierte, la válvula se cierra para detener el reflujo.
2.2 ¿Cómo funcionan las válvulas de retención?
Las válvulas de retención funcionan según el principio de presión diferencial. Cuando el fluido fluye hacia adelante, la presión fuerza a la válvula a abrirse, permitiendo que el fluido pase. Si el flujo se detiene o se invierte, la contrapresión hace que la válvula se cierre, evitando el flujo inverso.
Existen diferentes mecanismos para cerrar la válvula, entre ellos:
● Gravedad: En las válvulas de retención operadas por gravedad, como la válvula de retención oscilante, la gravedad empuja el disco hacia su lugar para cerrar la válvula cuando se detiene el flujo.
● Resorte: Las válvulas de retención asistidas por resorte utilizan un resorte para ayudar a cerrar la válvula cuando se invierte la dirección del flujo, lo que permite tiempos de respuesta más rápidos.
Cada tipo de válvula de retención se basa en estos principios de maneras ligeramente diferentes, lo que las hace adecuadas para aplicaciones específicas.

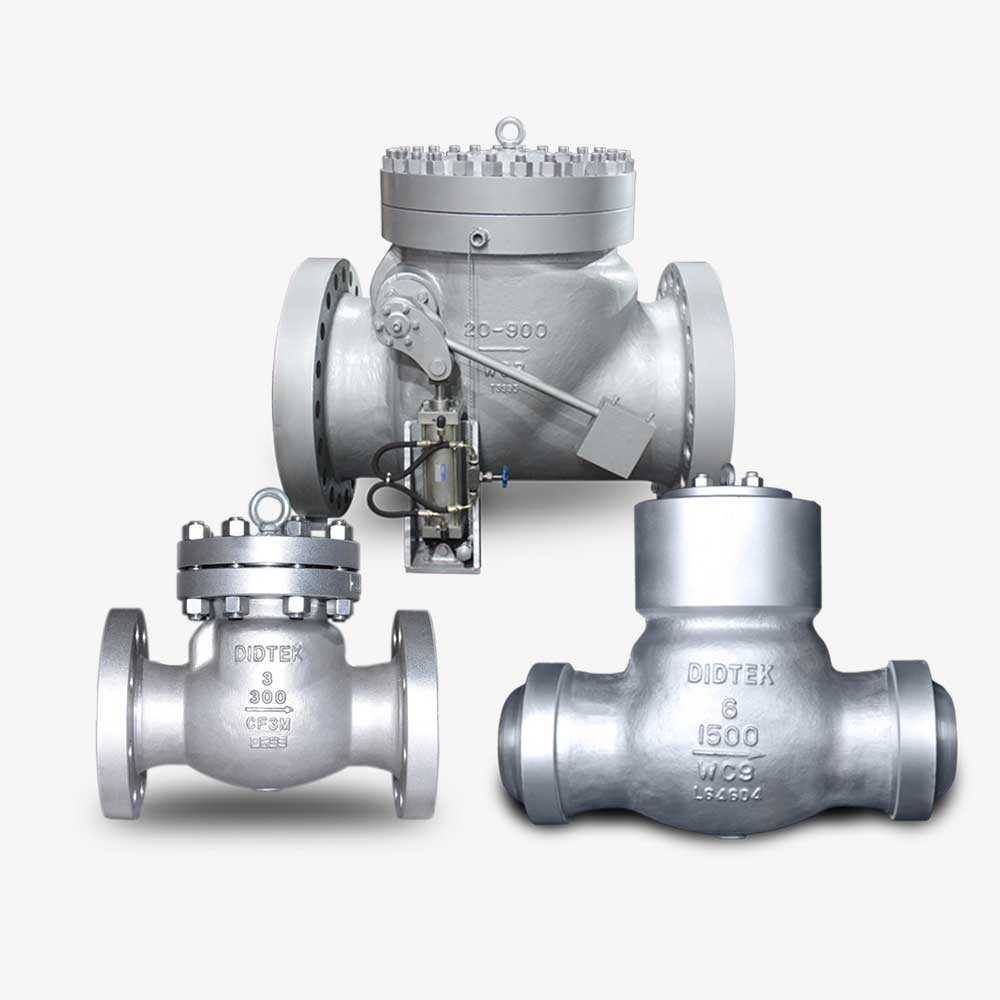

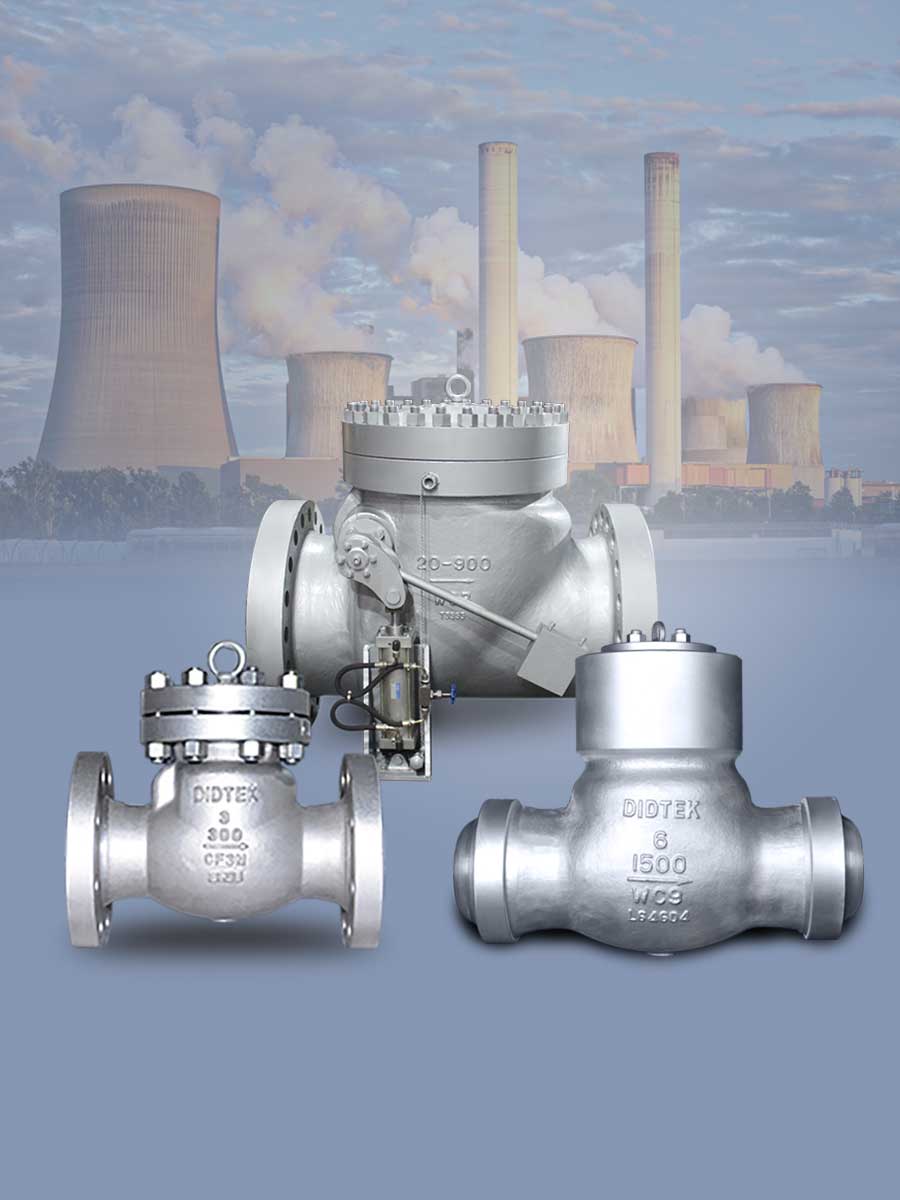

3. Tipos comunes de válvulas de retención

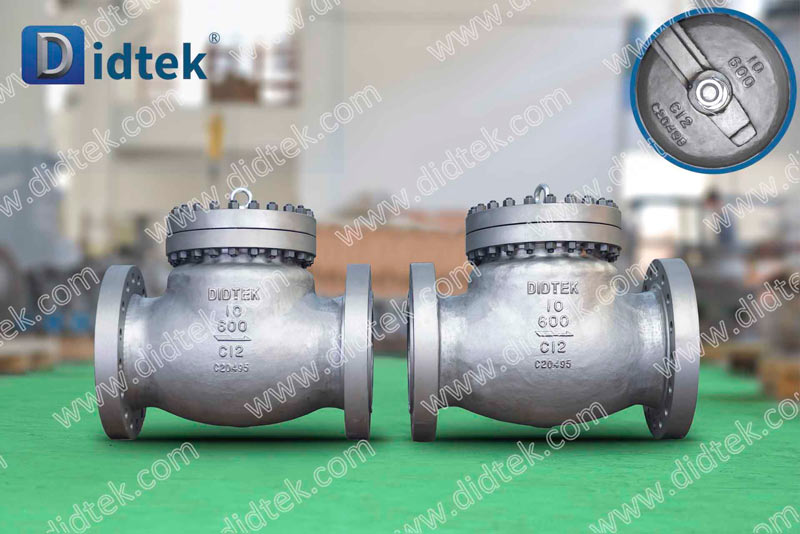

3.1 Válvula de retención oscilante
Diseño y función: La válvula de retención oscilante utiliza un disco articulado que se abre cuando el fluido fluye hacia adelante. Depende de la gravedad o la contrapresión para devolver el disco a su asiento cuando el flujo se invierte. Este diseño permite una resistencia mínima al flujo.
Ventajas:
● Proporciona una caída de presión baja, lo que permite que los fluidos fluyan más libremente con una pérdida de energía mínima.
● Funcionamiento sencillo gracias al sencillo mecanismo del disco articulado.
Aplicaciones:
● Sistemas de Tratamiento de Agua: Comúnmente utilizados para regular el flujo de fluidos en plantas de tratamiento de agua municipales e industriales, evitando el reflujo del agua tratada.
● Tuberías grandes: Especialmente útil en tuberías donde el flujo es estable y constante, como las que se encuentran en sistemas de drenaje y líneas de alcantarillado.
● Sistemas de riego y alcantarillado: ideales para grandes infraestructuras que manejan caudales constantes.
Consejo: Las válvulas de retención de oscilación funcionan mejor en sistemas de tuberías horizontales donde la gravedad ayuda al funcionamiento de la válvula.
3.2 Válvula de retención de bola
Diseño y función: Las válvulas de retención de bola utilizan una bola esférica dentro del cuerpo de la válvula. Cuando el fluido fluye hacia adelante, la bola se levanta de su asiento, permitiendo que el fluido pase. Cuando el flujo se invierte, la bola es empujada hacia el asiento, creando un sello que evita el reflujo.
Ventajas:
● Bajo mantenimiento: El diseño simple sin partes móviles excepto la bola lo hace menos propenso al desgaste.
● Durabilidad: La bola es resistente a la corrosión, lo que garantiza un rendimiento duradero, incluso en entornos hostiles.
Aplicaciones:
● Sistemas de bomba: se encuentra comúnmente en aplicaciones de bombas de sumidero donde evita el reflujo hacia la bomba.
● Tratamiento de aguas residuales: Las válvulas de retención de bola manejan lodos o aguas residuales con sólidos suspendidos de manera efectiva.
● Procesamiento químico: Ideal para sistemas que requieren una válvula simple pero efectiva para evitar la contaminación por reflujo.
Consejo: Las válvulas de retención de bola son ideales para sistemas que manejan fluidos sucios o cargados de partículas, donde otros tipos de válvulas pueden obstruirse o fallar.
3.3 Válvula de retención de elevación
Diseño y función: una válvula de retención de elevación funciona levantando un disco o pistón verticalmente cuando el fluido fluye en la dirección deseada. El disco o pistón regresa al asiento cuando el flujo se detiene o se invierte, sellando la válvula para evitar el reflujo. Estas válvulas se utilizan a menudo en entornos de alta presión.
Ventajas:
● Sellado confiable en sistemas de alta presión, lo que los hace adecuados para aplicaciones de servicio pesado.
● Versatilidad: Se pueden utilizar tanto en tuberías verticales como horizontales, aunque lo más habitual es que se instalen en sistemas verticales.
Aplicaciones:
● Sistemas de vapor: Comunes en las líneas de agua de alimentación de calderas para evitar el flujo inverso y proteger el equipo.
● Tuberías de petróleo y gas: Se utilizan en la industria del petróleo y el gas para evitar daños a los compresores y bombas debido al reflujo.
● Líneas de Procesos Industriales: Especialmente útil en plantas de procesamiento de químicos donde las condiciones de alta presión son comunes.
Consejo: Cuando utilice válvulas de retención de elevación en instalaciones verticales, asegúrese de que la presión sea suficiente para levantar el disco correctamente y mantener un sellado eficaz.
3.4 Válvula de retención de diafragma
Diseño y función: Las válvulas de retención de diafragma utilizan un diafragma flexible que se abre cuando el fluido fluye en la dirección deseada. Tras el flujo inverso, el diafragma vuelve a su posición original, sellando la válvula y evitando el reflujo. Estas válvulas son ideales para aplicaciones que requieren condiciones sanitarias.
Ventajas:
● Funcionamiento silencioso: Las válvulas de diafragma funcionan sin los ruidos metálicos o portazos asociados a menudo con otros tipos de válvulas de retención.
● Sellado hermético: Particularmente beneficioso en sistemas donde no se pueden tolerar fugas, como en las industrias alimentaria o farmacéutica.
Aplicaciones:
● Procesamiento farmacéutico: Ideal para prevenir la contaminación en sistemas limpios.
● Alimentos y Bebidas: Asegura el flujo sanitario de líquidos en sistemas de procesamiento de grado alimenticio.
● Sistemas de dosificación de químicos: Se utilizan en el transporte de químicos a baja presión donde se debe evitar estrictamente la contaminación.
Consejo: Las válvulas de retención de diafragma son muy efectivas para mantener la higiene y prevenir la contaminación cruzada en industrias sensibles como la de procesamiento de alimentos.
3.5 Válvula de retención de placa doble
Diseño y función: La válvula de retención de placa doble cuenta con dos placas accionadas por resorte que se abren rápidamente cuando el fluido fluye hacia adelante y se cierran de golpe cuando el flujo se invierte. Este diseño de válvula permite un cierre rápido y reduce el golpe de ariete, que puede dañar tuberías y equipos.
Ventajas:
● Diseño compacto, lo que lo hace ideal para instalaciones con limitaciones de espacio.
● El mecanismo de cierre rápido reduce el riesgo de golpe de ariete, que puede causar daños costosos a los sistemas de tuberías.
Aplicaciones:
● Sistemas HVAC: Ayuda a mantener la eficiencia de los sistemas de calefacción y refrigeración al prevenir el reflujo y reducir el golpe de ariete.
● Refinerías y plantas industriales: se utilizan en entornos donde los altos caudales son comunes y el espacio es limitado.
● Generación de energía: Esencial para gestionar el reflujo en plantas de energía para proteger turbinas y otros equipos sensibles.
Consejo: Las válvulas de retención de placa doble son excelentes en aplicaciones que requieren un cierre rápido y confiable, particularmente en sistemas de alto flujo.
3.6 Válvula de retención silenciosa
Diseño y función: Las válvulas de retención silenciosas están diseñadas para reducir el ruido generado por el flujo de fluido. Disponen de dispositivos de amortiguación internos que amortiguan el impacto del disco de cierre, evitando golpes de ariete y reduciendo el ruido.
Ventajas:
● Reducción de ruido: Estas válvulas están diseñadas específicamente para evitar los fuertes golpes asociados con las válvulas de retención tradicionales.
● Previene los picos de presión: al minimizar el golpe de ariete, protegen los equipos sensibles de los picos de presión.
Aplicaciones:
● Entornos sensibles al ruido: se utiliza en lugares donde minimizar el ruido operativo es fundamental, como hospitales o edificios de oficinas.
● Suministro de agua municipal: Garantiza el funcionamiento seguro y silencioso de los sistemas de prevención de reflujo en los sistemas de distribución de agua municipal.
Consejo: Las válvulas de retención silenciosas son perfectas para instalaciones donde el control del ruido es una prioridad y donde el golpe de ariete podría dañar el sistema.
Tabla comparativa de válvulas de retención
Tipo de válvula | Características de diseño | Ventajas | Aplicaciones | Limitaciones |
Válvula de retención oscilante | Disco con bisagras que se abre y se cierra. | Caída de presión baja, diseño simple. | Tratamiento de aguas, sistemas de drenaje, grandes tuberías. | No es ideal para flujos de alta velocidad. |
Válvula de retención de bola | La bola esférica se mueve para bloquear o permitir el flujo. | Bajo mantenimiento, duradero. | Descarga de bombas, sistemas de aguas residuales, procesamiento químico. | Puede provocar mayores caídas de presión. |
Válvula de retención de elevación | Movimiento vertical de disco o pistón. | Sellado fiable en sistemas de alta presión. | Sistemas de vapor, procesamiento químico, oleoductos y gasoductos. | Requiere una alineación adecuada. |
Válvula de retención de diafragma | Diafragma flexible que responde a la presión del fluido. | Funcionamiento silencioso, sellado hermético. | Farmacéutica, procesamiento de alimentos, productos químicos de baja presión. | No apto para sistemas de alta presión. |
Válvula de retención de placa doble | Dos placas con resorte que se cierran a presión. | Diseño compacto, reduce el golpe de ariete. | Sistemas HVAC, refinerías, tuberías industriales. | Más caro y requiere mantenimiento periódico. |
Válvula de retención silenciosa | Utiliza dispositivos de amortiguación para reducir el golpe de ariete. | Reducción de ruido, evita picos de presión. | Entornos sensibles al ruido, sistemas de agua municipales. | Puede resultar complejo de instalar. |
4. Cómo elegir la válvula de retención adecuada
4.1 Criterios clave de selección
Al seleccionar la válvula de retención adecuada, considere los siguientes criterios:
● Tipo de medio: el tipo de fluido (líquido, gas, lodo) puede afectar la elección de la válvula. Por ejemplo, los sistemas de lodos requieren válvulas de retención de bola debido a su capacidad para manejar partículas sólidas.
● Requisitos de flujo y presión: Los diferentes tipos de válvulas funcionan mejor en condiciones específicas de presión y caudal. Por ejemplo, las válvulas de retención de elevación son ideales para sistemas de alta presión, mientras que las válvulas de retención de oscilación son más adecuadas para entornos de bajo flujo.
● Compatibilidad del material: El material de la válvula (p. ej., acero inoxidable, latón, PVC) debe ser compatible con el fluido para evitar la corrosión o degradación. Para productos químicos agresivos, el acero inoxidable suele ser la mejor opción.
4.2 Selección basada en aplicaciones específicas
● Sistemas de alta presión: para sistemas que funcionan a alta presión, como calderas de vapor o oleoductos, las válvulas de retención de pistón y de elevación son las mejores opciones.
● Aplicaciones sanitarias: en industrias como la de procesamiento de alimentos y la farmacéutica, las válvulas de retención de diafragma son esenciales para garantizar un flujo de fluido limpio y libre de contaminantes.
● Sistemas con espacio limitado: Para instalaciones donde el espacio es limitado, las válvulas de retención tipo wafer brindan una solución compacta sin comprometer la funcionalidad.
5. Mantenimiento y consideraciones para válvulas de retención
5.1 Problemas comunes
● Golpe de ariete: Un aumento repentino de presión causado por el cierre repentino de una válvula. El golpe de ariete puede dañar tuberías y equipos. Para minimizar este problema, utilice válvulas de retención silenciosas o válvulas con mecanismos de amortiguación incorporados.
● Flujo inverso: si una válvula de retención no cierra correctamente, puede ocurrir un flujo inverso, causando daños a las bombas y otros equipos. Las inspecciones periódicas y el reemplazo oportuno pueden evitarlo.
● Falla de válvula: Con el tiempo, las válvulas pueden fallar debido al desgaste, particularmente en sistemas con operación de alta frecuencia. Es fundamental seleccionar válvulas de retención duraderas y reemplazarlas según sea necesario.
5.2 Consejos de mantenimiento
● Inspecciones periódicas: revise periódicamente la válvula para detectar signos de desgaste, corrosión o daños. Una simple inspección puede evitar fallas en el sistema.
● Limpieza: Para válvulas expuestas a contaminantes o sólidos, como las válvulas de retención de bola, la limpieza es esencial para garantizar un funcionamiento sin problemas.
● Reemplazo: Cuando aparezcan signos de daño o disminución del rendimiento, reemplace la válvula rápidamente para evitar reparaciones costosas.
6. Conclusión
Elegir la válvula de retención adecuada es crucial para garantizar la seguridad, la eficiencia y la protección del equipo del sistema. La selección adecuada de la válvula evita el reflujo, minimiza el desgaste y garantiza un funcionamiento confiable del sistema. El mantenimiento regular es igualmente importante para garantizar el rendimiento a largo plazo. Para válvulas de retención de alta calidad, Didtek Valve Group Co., Ltd. proporciona soluciones confiables que mejoran la eficiencia y protegen los sistemas. Sus productos están diseñados para satisfacer diversas necesidades industriales, ofreciendo excelente rendimiento y durabilidad.
Preguntas frecuentes
P: ¿Qué es una válvula de retención y cómo funciona?
R: Una válvula de retención es una válvula unidireccional que permite que el fluido fluya en una dirección y evita el reflujo. Funciona utilizando presión para abrir la válvula hacia adelante y cerrarla cuando el flujo se invierte.
P: ¿Por qué es importante seleccionar la válvula de retención adecuada?
R: Elegir la válvula de retención adecuada es esencial para la eficiencia del sistema, prevenir el reflujo y proteger el equipo contra daños causados por el flujo inverso del fluido.
P: ¿Cuáles son los diferentes tipos de válvulas de retención?
R: Los tipos comunes incluyen válvulas de retención de oscilación, válvulas de retención de bola, válvulas de retención de elevación, válvulas de retención de diafragma, válvulas de retención de placa doble y válvulas de retención silenciosas. Cada uno es adecuado para diferentes aplicaciones.
P: ¿Cómo elijo la válvula de retención adecuada para mi sistema?
R: Considere factores como el tipo de medio, el caudal, los requisitos de presión y la compatibilidad del material para seleccionar la válvula de retención adecuada para su sistema.
P: ¿Cuáles son las ventajas de una válvula de retención silenciosa?
R: Las válvulas de retención silenciosas reducen el ruido y evitan el golpe de ariete, lo que las hace ideales para entornos sensibles al ruido, como los sistemas de agua municipales.
P: ¿Con qué frecuencia se deben dar mantenimiento a las válvulas de retención?
R: Se recomienda un mantenimiento regular para inspeccionar el desgaste, limpiar los componentes y garantizar que la válvula funcione sin problemas, especialmente en sistemas de uso de alta frecuencia.
