Válvula de bola API 6D DIB-1 DIB-2: cómo elegir para petróleo y gas

La especificación de válvulas de aislamiento de tuberías requiere equilibrar los estrictos mandatos de seguridad con las realidades operativas de la gestión de la presión de la cavidad. Debe controlar los fluidos a alta presión con precisión para proteger al personal y la infraestructura. La confiabilidad del sistema depende en gran medida de elegir las configuraciones de asiento correctas para las condiciones específicas de sus tuberías. No entender las sutiles diferencias estructurales entre las configuraciones DIB-1 y DIB-2 con frecuencia conduce a especificaciones excesivas, unión térmica o fallas críticas del asiento en escenarios de alta presión. Los ingenieros a menudo desalinean la mecánica de los asientos con los riesgos de expansión térmica de los fluidos. Esta confusión compromete tanto la integridad del sistema como el cumplimiento normativo. Proporcionamos un desglose técnico sobre cómo evaluar los requisitos del medio de la tubería, la direccionalidad del flujo y el alivio de presión. Aprenderá a evaluar los parámetros térmicos con precisión y asignarlos directamente a estructuras físicas de válvulas. Esta guía le ayudará a seleccionar la válvula de bola DIB-1 DIB-2 correcta para su aplicación específica. Continúe leyendo para dominar estas distinciones cruciales entre válvulas de petróleo y gas.

Conclusiones clave

• DIB-1 (Bidireccional): Utiliza dos asientos de Doble Efecto Pistón (DPE). Proporciona un doble aislamiento genuino en ambas direcciones, pero atrapa inherentemente la presión de la cavidad, lo que exige un sistema de alivio de presión externo para medios líquidos.

• DIB-2 (unidireccional): utiliza un asiento de efecto de pistón único (SPE) y un asiento DPE. Proporciona doble aislamiento en una sola dirección y al mismo tiempo permite un alivio automático de la presión de la cavidad interna hacia la tubería aguas arriba.

• Factor de decisión: La elección depende completamente de si el medio del proceso está sujeto a expansión térmica y si el flujo es estrictamente unidireccional o bidireccional.

Establecimiento de la línea de base: DBB versus mecánica de la válvula de purga de doble aislamiento

Los equipos de adquisiciones a menudo confunden los sistemas de doble bloqueo y purga (DBB) con arquitecturas de doble aislamiento y purga (DIB). Utilizan erróneamente los términos indistintamente en órdenes de compra y especificaciones técnicas. API 6D los define claramente según la capacidad de los asientos en lugar de los objetivos operativos generales. La norma separa explícitamente estas dos categorías para evitar aplicaciones incorrectas peligrosas en el campo. Comprender esta línea de base fundamental es absolutamente crucial para las operaciones seguras de los oleoductos.

Las válvulas DBB estándar utilizan dos asientos de efecto de pistón único (SPE). Bloquean la presión de ambos extremos simultáneamente. Sin embargo, no pueden proporcionar un doble aislamiento de una única fuente de presión si falla el asiento aguas arriba. Si la presión de la línea supera el sello primario aguas arriba, el fluido ingresa a la cavidad del cuerpo. El asiento SPE aguas abajo ventilará naturalmente este exceso de presión de la cavidad aguas abajo. Este mecanismo de ventilación significa que se pierde el aislamiento total. No puede confiar en una válvula DBB estándar para el mantenimiento aguas abajo si solo un lado de la tubería permanece presurizado.

Por el contrario, una válvula de purga de doble aislamiento proporciona un sello redundante contra la presión que llega desde una sola dirección. Esta redundancia mecánica resulta absolutamente crucial para tareas críticas de aislamiento múltiple. Lo necesita para rutinas de calibración de medidores sensibles. Garantiza un acceso seguro para mantenimiento sin obligarle a cerrar toda la red de tuberías. Si el asiento primario falla o tiene fugas, el asiento secundario se acopla inmediatamente. Mantiene la presión de forma segura dentro del cuerpo de la válvula. Esto garantiza que los equipos de mantenimiento permanezcan completamente protegidos durante las intervenciones localizadas en las tuberías.

Categorías estructurales: DIB-1 frente a DIB-2 y configuraciones de asientos

Para definir la arquitectura de la válvula de asiento SPE DPE es necesario observar de cerca la mecánica de sellado interno. La principal diferencia reside enteramente en el efecto pistón de los anillos de asiento. Clasificamos estas válvulas analizando cómo reaccionan sus asientos a la acumulación de presión en la cavidad. Debe comprender cómo actúa la presión diferencial sobre la geometría del asiento para empujarlo hacia la pelota o alejándola de ella.

Considere la configuración DIB-1. Utiliza una configuración DPE por DPE.

• Mecanismo: Ambos asientos están diseñados para ser empujados contra la bola tanto por la presión de la línea como por la presión de la cavidad. La geometría del asiento utiliza presión desde ambos lados para mantener un sello hermético constante. Los resortes proporcionan la carga inicial, mientras que la presión del fluido proporciona la fuerza de sellado principal.

• Resultado: Se logra una verdadera redundancia mecánica desde cualquier dirección. La inversión del flujo no compromete la capacidad de doble aislamiento. La válvula bloquea eficazmente el flujo independientemente de la orientación aguas arriba.

• Restricción: El líquido atrapado en la cavidad corporal no tiene una ruta de escape interna. Los asientos DPE bloquean activamente la salida de presión de la cavidad central. Esto crea graves riesgos de sobrepresión si el fluido atrapado se expande debido a los cambios de temperatura ambiente.

A continuación, evalúe la configuración del DIB-2. Se basa en una configuración híbrida SPE por DPE.

• Mecanismo: El asiento aguas arriba actúa como un componente de la SPE. Se aleja de la bola si la presión de la cavidad interna excede la presión de la línea. Por el contrario, el asiento situado aguas abajo actúa como componente DPE. Mantiene el sello hermético contra la bola independientemente de los picos de presión en la cavidad.

• Resultado: Proporciona un aislamiento doble robusto en la dirección del flujo primario. Al mismo tiempo, funciona como una válvula de alivio automática. El exceso de presión en la cavidad regresa a la línea aguas arriba de forma segura sin necesidad de dispositivos de alivio externos.

Debe asignar estas realidades mecánicas directamente a las condiciones específicas de su tubería. No especifique una configuración DIB-1 simplemente porque suena más sólido en el papel. Introduce distintos desafíos en el manejo de las caries que debes abordar.

Dimensiones centrales de evaluación para oleoductos y gasoductos

Seleccionar la configuración correcta de la válvula va mucho más allá de igualar las clases de presión básicas. Debe evaluar sistemáticamente el estado del fluido, la direccionalidad del flujo y las reglas de cumplimiento de seguridad de mantenimiento que rigen sus instalaciones.

Examinemos primero el estado del fluido y los riesgos de expansión térmica. Los medios líquidos como el petróleo crudo, los LGN y el agua siguen siendo muy susceptibles a la expansión térmica. Cuando la temperatura ambiente aumenta, los líquidos atrapados se expanden rápidamente dentro del cuerpo de la válvula. Una configuración DIB-1 requiere una válvula de alivio de presión externa (PRV) para estos servicios. De lo contrario, el líquido en expansión deformará permanentemente los asientos o romperá el cuerpo de la válvula. Generalmente se prefiere DIB-2 para tuberías de líquidos. Permite un alivio interno seguro hacia la línea aguas arriba de forma natural. Los medios gaseosos se comportan de manera diferente. El gas natural y el nitrógeno actúan como fluidos altamente compresibles. Representan un riesgo de expansión térmica mucho menor en espacios reducidos. Los fluidos compresibles se adaptan a los cambios de volumen de forma segura. Esta característica hace que DIB-1 sea una opción altamente viable para sistemas de gas donde los protocolos de seguridad del sitio exigen un doble aislamiento bidireccional absoluto.

La direccionalidad del flujo dicta por completo la orientación de su asiento. Las tuberías bidireccionales requieren estrictamente configuraciones DIB-1. Ambos extremos deben ofrecer un doble aislamiento confiable independientemente de la dirección en la que fluya el producto. Las líneas de flujo dedicadas tienen diferentes requisitos. Para flujo estrictamente unidireccional, DIB-2 representa la opción óptima. Se instala orientando el asiento SPE directamente hacia el lado aguas arriba de alta presión. Esta configuración gestiona el alivio de la caries de forma natural y segura.

Evalúe cuidadosamente los requisitos de aislamiento para el mantenimiento posterior. Equipos como trampas para cerdos y plataformas dosificadoras requieren protocolos de aislamiento estrictos. Las configuraciones DIB garantizan la máxima seguridad durante las ventanas de mantenimiento. Si el asiento primario tiene fugas durante las operaciones, el asiento secundario mantiene la presión. Esta barrera secundaria protege activamente al personal que trabaja en secciones despresurizadas aguas abajo.

Perfil de riesgo de expansión térmica

Revise cuidadosamente estas características de los fluidos antes de finalizar sus especificaciones técnicas. Hacer coincidir la configuración con el estado fluido evita desastres operativos.

Realidades de la implementación: gestión de riesgos e integridad estructural

La implementación de campo expone las consecuencias en el mundo real de las decisiones teóricas de ingeniería. Debe gestionar de forma proactiva la sobrepresión de la cavidad y las cargas estructurales para mantener la integridad del sistema durante décadas de servicio.

La trampa de sobrepresión de cavidad representa un grave peligro para la seguridad en las líneas de líquido. Es peligroso implementar un DIB-1 sin una válvula de alivio de cavidad externa con tubería y tamaño adecuado. Los medios líquidos atrapados dentro de una cavidad DIB-1 se expandirán debido a la radiación solar o al calor del proceso cercano. Esta expansión térmica crea inmensas fuerzas hidrostáticas internas. Estas fuerzas incontroladas pueden provocar una rápida ruptura del cuerpo. Alternativamente, pueden bloquear la bola completamente contra los asientos blandos. Esta unión térmica imposibilita el funcionamiento del actuador. Se pierde el control total del punto de aislamiento cuando se produce la unión térmica.

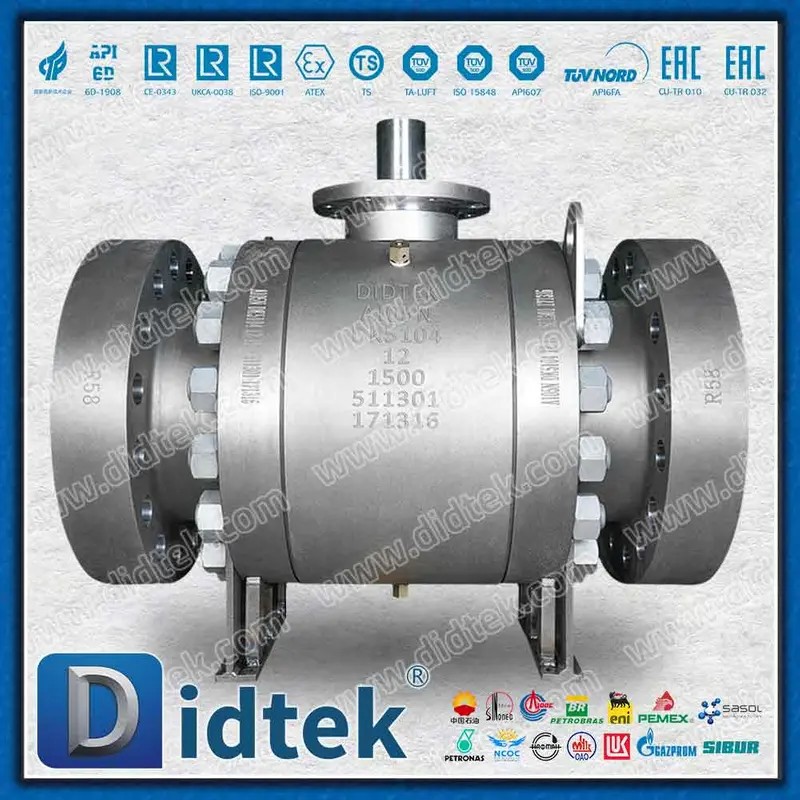

Las consideraciones estructurales bajo un alto Delta-P son igualmente críticas durante la fase de especificación. La alta presión diferencial ejerce cargas de empuje masivas sobre la bola y los anillos del asiento. Asegúrese de que el fabricante utilice un diseño robusto de válvula de bola con placa de soporte . Debe contar con montaje de muñón y placas de soporte de alta resistencia. Estas placas de soporte absorben las enormes cargas de empuje aplicadas a los asientos DPE. Transmiten la fuerza mecánica de forma segura al cuerpo de la válvula. Sin este soporte estructural robusto, las partes internas de la válvula se deformarán físicamente bajo alta presión. La deformación conduce a una falla inmediata y catastrófica del sello.

Las pruebas y la verificación no pueden pasarse por alto durante la adquisición. Depender únicamente de las pruebas de presión hidrostática estándar es insuficiente para válvulas de aislamiento críticas. Confirme que el fabricante realiza pruebas API 6D Anexo C. Los profesionales de la industria anteriormente conocían esto como prueba del Anexo H. Deben realizar estas rigurosas pruebas específicamente para configuraciones DIB-1 o DIB-2. Este protocolo específico valida con precisión las capacidades de sellado redundantes. Demuestra que el asiento secundario puede mantener de forma independiente la presión máxima nominal antes de la entrega en el sitio.

Lógica de preselección: finalizar la especificación de su válvula API 6D

Podemos reducir el complejo proceso de selección a un marco lógico distinto. Siga estos pasos secuenciales para garantizar unas especificaciones precisas y seguras.

1. Paso 1: Identificar el medio del proceso: determine si su tubería maneja líquido o gas. Si manipula líquidos, utilice por defecto DIB-2. Sólo debe desviarse de este valor predeterminado si el diseño del sistema requiere estrictamente el flujo bidireccional.

2. Paso 2: Determinar el potencial de inversión del flujo: Analice el modelo hidráulico para detectar posibles escenarios de flujo inverso. Si el flujo bidireccional ocurre con frecuencia en una línea de líquido, especifique DIB-1. Debe incluir una válvula de alivio externa diseñada de forma obligatoria. Canalice este alivio de manera segura hacia la línea aguas arriba o diríjalo al sistema de antorcha.

3. Paso 3: Verificar la orientación de las tuberías: las válvulas DIB-2 son componentes altamente direccionales. Asegúrese de que sus dibujos isométricos indiquen claramente el lado aguas arriba de alta presión. El asiento del SPE debe orientarse correctamente durante la instalación en campo. La instalación hacia atrás anula por completo la función de alivio interno.

4. Paso 4: Auditar las capacidades del fabricante: la selección de proveedores afecta la confiabilidad operativa a largo plazo. Asegúrese de que el proveedor tenga experiencia de campo comprobada. Deben tener un historial demostrable en la fabricación de la válvula API 6D especificada . Verifique que puedan cumplir con la clase de presión requerida, los estrictos protocolos de prueba de END y las demandas metalúrgicas específicas.

Matriz de selección de configuración

Aplique estas matrices directamente a las especificaciones de su clase de tubería para estandarizar su enfoque de adquisición.

Conclusión

Seleccionar entre DIB-1 y DIB-2 no se trata de elegir una válvula universalmente "mejor". Se trata exclusivamente de hacer coincidir la configuración precisa del asiento con las realidades termodinámicas y el perfil de flujo de la tubería. Se logra la máxima seguridad al alinear el diseño mecánico directamente con el comportamiento esperado del fluido.

Priorice DIB-2 para líneas de líquido unidireccionales. Este enfoque específico mitiga la sobrepresión de la cavidad de forma orgánica sin necesidad de equipo adicional. Reserve DIB-1 exclusivamente para sistemas bidireccionales críticos o aplicaciones de gas. Asegúrese de que el alivio externo se pueda gestionar y enrutar de forma segura cuando se utilicen configuraciones DIB-1 para cualquier servicio líquido.

Siguiente paso: consulte hoy a su equipo de ingeniería de procesos. Mapee los escenarios de presión exactos y las direcciones de flujo de su instalación objetivo. Bloquee estos parámetros termodinámicos antes de finalizar la especificación de adquisición. Esta alineación proactiva evita costosas modificaciones de campo posteriores.

Preguntas frecuentes

P: ¿Cuál es la diferencia entre una válvula de bola API 6D DBB y una DIB?

R: Una válvula DBB sella contra la presión de ambos extremos simultáneamente pero no puede proporcionar dos barreras desde una sola dirección. Una válvula de bola DIB proporciona doble aislamiento de una única fuente de presión, ofreciendo un sello redundante si falla el primer asiento.

P: ¿Se puede utilizar una válvula DIB-2 en una tubería bidireccional?

R: Técnicamente sí, pero solo proporcionará aislamiento *doble* en una dirección (la dirección que mira hacia el asiento del DPE). En sentido inverso actúa como válvula estándar de simple aislamiento. Si se requiere doble aislamiento desde ambas direcciones, es necesaria una configuración DIB-1.

P: ¿Por qué es obligatoria una válvula de alivio externa para las válvulas DIB-1 en servicio de líquidos?

R: Debido a que ambos asientos de DPE sellan por ambos lados, el líquido atrapado en la cavidad de la válvula no puede escapar. Si la temperatura ambiente o del proceso aumenta, el líquido se expande, creando una inmensa presión interna que puede bloquear la válvula o provocar una falla catastrófica de la carcasa.
