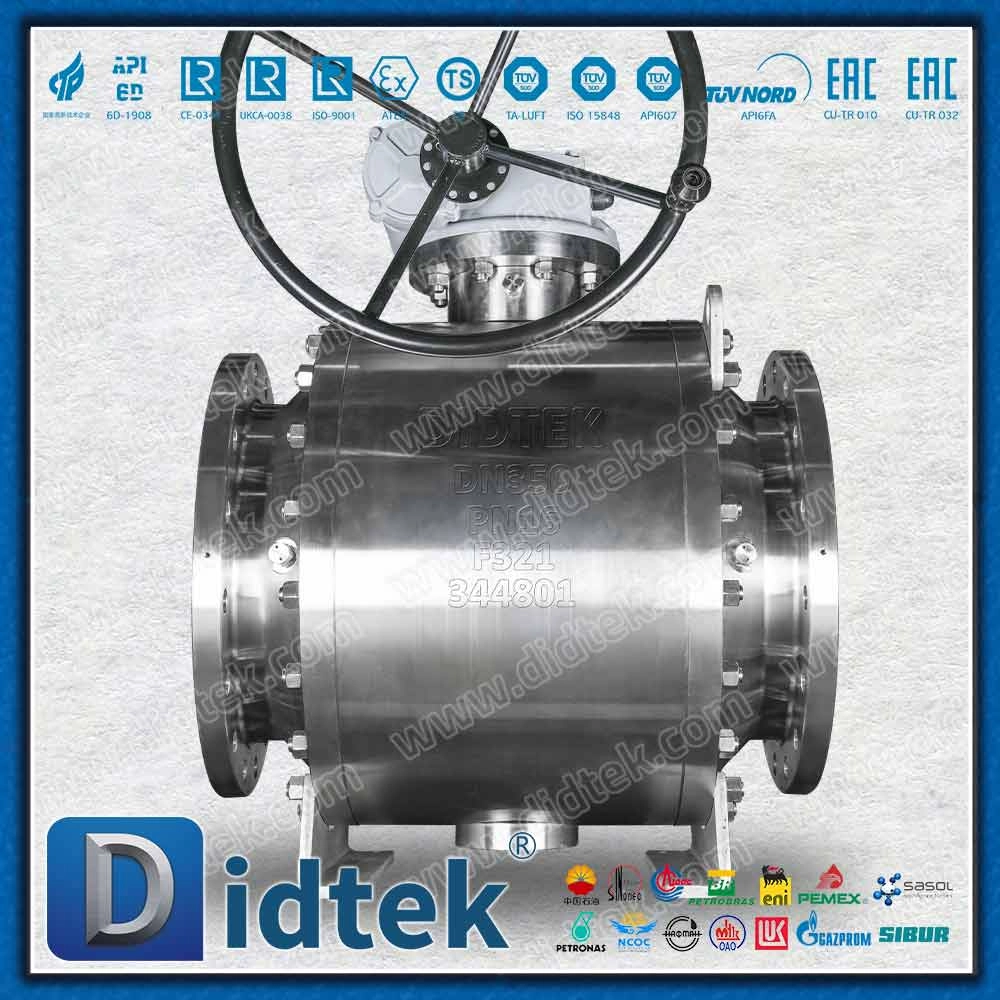

Válvula de bola de baja temperatura LF2: comparación entre puerto completo y puerto reducido

Especificar el tamaño de puerto correcto para una válvula ASTM A350 LF2 requiere lograr un cuidadoso equilibrio de ingeniería. Debe sopesar el rendimiento hidráulico crítico con el gasto de capital y las restricciones de peso estructural. Los profesionales de la industria confían en una válvula de bola de baja temperatura LF2 para aplicaciones de aislamiento exigentes que alcanzan hasta -46 °C (-50 °F). En estas condiciones extremas de congelación, la dinámica de fluidos estándar cambia drásticamente. Estas caídas de temperatura amplifican los peligros de caídas severas de presión y cavitación localizada. No dimensionar correctamente el orificio de la válvula puede arruinar el equipo aguas abajo.

Le proporcionaremos un marco estricto basado en evidencia para ayudarlo a afrontar este complejo desafío de especificación. Descubrirá exactamente cuándo un diseño de puerto completo justifica su elevada prima. Además, demostraremos cuándo un diseño de puerto reducido cumple de forma segura con todos los criterios operativos sin comprometer la integridad del sistema. Puede aplicar estos principios inmediatamente para optimizar su próximo ciclo de adquisiciones.

Conclusiones clave

• Línea base del material: El acero al carbono LF2 está forjado específicamente para brindar tenacidad a bajas temperaturas; La selección del tamaño del puerto afecta directamente la huella física y la masa térmica de la válvula.

• Flujo versus costo: las válvulas de puerto completo ofrecen máxima eficiencia de flujo (Cv) y capacidad de extracción, pero presentan un aumento de hasta un 30 % en peso y costo.

• Impacto de la actuación: el tamaño del puerto dicta el par de operación requerido, lo que influye significativamente en el tamaño y el costo de los paquetes automatizados como una válvula de muñón neumática.

• Regla de decisión: predeterminado al puerto reducido para aislamiento general donde la caída de presión se calcula y es aceptable; exigen un puerto completo para líneas de raspado/pigging, medios de alta viscosidad o sistemas estrictos de caída de presión cero.

El papel del acero al carbono LF2 en aplicaciones de baja temperatura

Los aceros al carbono estándar se vuelven muy quebradizos por debajo de -29°C (-20°F). Los ingenieros no pueden implementar de forma segura materiales como ASTM A105 o WCB en ambientes bajo cero. La especificación de una válvula de acero al carbono LF2 garantiza rigurosas pruebas de impacto Charpy con muesca en V a -46 °C. Esta prueba obligatoria garantiza la integridad estructural esencial en entornos industriales hostiles. Las fundiciones forjan acero LF2 específicamente para conservar la ductilidad. Resiste microfisuras durante ciclos térmicos rápidos.

El tamaño del puerto importa mucho más a bajas temperaturas. Los puertos reducidos aumentan inherentemente la velocidad del fluido. El movimiento de fluido más rápido genera intensas turbulencias aguas abajo. Las instalaciones de proceso a menudo manejan gases licuados o fluidos de fase mixta en estos rangos bajo cero. Una caída excesiva de presión (ΔP) a través de un puerto reducido puede desencadenar cambios de fase inmediatos. El líquido se convierte rápidamente en burbujas de vapor. Estas burbujas colapsan violentamente contra la carcasa metálica. Este destello o cavitación localizado destruye físicamente las superficies de sellado internas.

Los diseñadores de sistemas también deben considerar la masa térmica. Los diseños de puerto completo contienen significativamente más acero. Una masa térmica mayor impacta directamente los tiempos de enfriamiento en operaciones criogénicas o semicriogénicas. Los operadores deben enfriar el sistema lentamente. El enfriamiento rápido crea severos gradientes térmicos a través de gruesas paredes de acero. Debe tener en cuenta estos períodos prolongados de enfriamiento durante la puesta en servicio de las instalaciones. Los diseños de puertos reducidos más pequeños se enfrían mucho más rápido.

Mejores prácticas para implementaciones Sub-Zero

• Verifique siempre los certificados de prueba Charpy V-notch antes de instalar los componentes LF2.

• Aísle completamente el cuerpo de la válvula para evitar la acumulación externa de hielo.

• Monitoree las velocidades de los fluidos de las tuberías para evitar eventos de cavitación impredecibles.

Válvula de bola de puerto total: realidades de ingeniería y casos de uso justificados

Los ingenieros evalúan una válvula de bola de puerto completo según estrictos criterios de éxito. El diseño debe lograr un perfil de flujo completamente idéntico al del tubo de conexión. Proporciona cero restricciones físicas. El fluido pasa a través del orificio interno sin problemas. Esta vía sin restricciones ofrece varios beneficios operativos altamente especializados.

La capacidad de cerdo representa la principal ventaja. Los equipos de mantenimiento limpian e inspeccionan periódicamente las tuberías principales. Lanzan dispositivos mecánicos llamados pigs a través de la red. El pigging elimina residuos, separa lotes de productos químicos y mide la corrosión interna. Un orificio restringido atrapa inmediatamente estos dispositivos. Los diseños de puerto completo permiten que los raspadores mecánicos transiten de manera segura. Por lo tanto, cualquier tubería programada para raspado mecánico regular exige esta configuración específica.

El coeficiente de flujo máximo (Cv) es otra ventaja fundamental. Los orificios sin restricciones generan caídas de presión insignificantes. Las bombas requieren mucha menos energía para impulsar fluidos pesados ​​a través del sistema. La menor resistencia al bombeo reduce los gastos operativos a largo plazo (OpEx). Las instalaciones que manejan medios de alta viscosidad ahorran miles de dólares en costos de electricidad durante el ciclo de vida del equipo.

Sin embargo, la implementación conlleva riesgos y compensaciones notables. La huella física se expande considerablemente. Los fabricantes deben aumentar las dimensiones entre caras para albergar componentes de bolas más grandes. Estas dimensiones requieren requisitos de forjado significativamente mayores. La infraestructura de apoyo debe soportar de forma segura este peso adicional. El gasto de capital (CapEx) también aumenta. Los compradores enfrentan costos iniciales de adquisición más altos. El mayor volumen de material LF2 y los componentes mecanizados internos más grandes hacen subir el sobreprecio.

Válvula de bola de puerto reducido: rentabilidad y límites de implementación

Un diseño de puerto reducido ofrece una categoría de solución alternativa. El orificio interno suele ser un tamaño de tubería más pequeño que la tubería de conexión. Por ejemplo, una conexión externa de 4 pulgadas alberga un orificio interno de 3 pulgadas. El fluido se canaliza suavemente hacia el pasaje más pequeño antes de expandirse nuevamente aguas abajo.

La reducción de peso impulsa la adopción de este diseño. El equipo pesado sobrecarga la infraestructura. Las plataformas marinas siguen siendo increíblemente sensibles al peso. Los patines modulares compactos también exigen componentes más ligeros. La reducción del tamaño del orificio reduce una masa de forja sustancial. Los equipos de instalación manejan estas unidades más ligeras mucho más fácilmente.

Un menor CapEx proporciona un valor inmenso para las adquisiciones a gran escala. Los fabricantes utilizan menos materia prima LF2. Los procesos de mecanizado interno toman menos tiempo. Estos ahorros pasan directamente al comprador. Las unidades portuarias reducidas resultan muy económicas para ampliaciones industriales masivas. Puede implementar cientos de ellos en una instalación donde la restricción de flujo sigue siendo hidráulicamente aceptable.

Los riesgos de implementación requieren una cuidadosa supervisión de ingeniería. Son inherentemente inadecuados para operaciones de raspado mecánico. Un raspador de limpieza se atascará instantáneamente contra el hombro interno. El diseño también introduce una pérdida de presión permanente en el sistema de tuberías. Los ingenieros exigen una validación estricta frente a los modelos hidráulicos de tuberías. Definitivamente debe asegurarse de que la presión aguas abajo siga siendo compatible para la seguridad operativa.

Actuación y automatización: dimensionamiento de la válvula de muñón neumática

El par y el tamaño del puerto comparten una correlación directa y matemáticamente probada. Una válvula de bola de paso total presenta una esfera interna masiva. Requiere asientos de sellado más pesados ​​y de mayor durabilidad. Esta mayor superficie crea una fricción mecánica sustancial. En consecuencia, el conjunto exige un par de arranque significativamente mayor. También requiere un par de funcionamiento sostenido para funcionar correctamente.

Esta realidad impacta directamente en las estrategias de automatización industrial. Un par más alto requiere actuadores neumáticos mucho más grandes. Los actuadores más grandes aumentan la huella física general del paquete automatizado. También consumen sustancialmente más aire comprimido de la planta por golpe. Las instalaciones deben dimensionar sus redes de compresores de aire para manejar esta mayor demanda neumática.

Los ingenieros deben evaluar cuidadosamente los diseños de muñón frente a los de montaje flotante. Los componentes más pequeños pueden utilizar mecanismos flotantes simples. Sin embargo, una válvula de baja temperatura superior a 2 pulgadas enfrenta una inmensa presión en la línea. Las clases de alta presión (ASME Clase 300 y superiores) agravan este problema. En estos escenarios, los diseños montados sobre muñones se vuelven estrictamente obligatorios. Los vástagos superior e inferior anclan la bola del muñón. Esta elección estructural absorbe una fuerte presión en la línea, evita el aplastamiento del asiento y reduce drásticamente el torque de operación. La instalación de un paquete de válvulas de muñón neumáticas de tamaño preciso garantiza un funcionamiento remoto confiable.

Evaluar su presupuesto de actuación completo sigue siendo primordial. Los compradores deben calcular cuidadosamente el impacto financiero combinado. Debe combinar el costo de la unidad LF2 básica más el paquete neumático del tamaño adecuado. Un diseño de puerto reducido opera inherentemente con menos fricción. Por lo tanto, puede permitir un paquete de automatización más pequeño y drásticamente más económico. Esta reducción en cascada de costos a menudo dicta las decisiones finales de adquisición.

Errores comunes de automatización

• Subestimar el tamaño del actuador neumático ignorando la rigidez del asiento a baja temperatura.

• No proporcionar aire de instrumentos adecuadamente seco, lo que provoca que los puertos del actuador se congelen.

• Seleccionar un diseño flotante para líneas criogénicas de alta presión en lugar de un soporte de muñón robusto.

Marco de evaluación: Lógica de preselección para adquisiciones

Seleccionar la configuración óptima exige un enfoque estructurado y basado en la lógica. Las conjeturas comprometen la seguridad de las instalaciones y los límites presupuestarios. Recomendamos seguir un estricto marco de evaluación de cuatro pasos.

1. Paso 1: verificar los requisitos de mantenimiento. Debe determinar si se requiere raspado mecánico o raspado de tuberías. Revisar la filosofía de mantenimiento a largo plazo de la instalación. Si el equipo de mantenimiento planea lanzar raspadores para limpieza o inspección, debe exigir la configuración completa del puerto. Detén la evaluación aquí si la respuesta es sí.

2. Paso 2: Calcule la caída de presión permitida. Ejecute modelos hidráulicos de sistemas precisos. Colaborar con ingenieros de procesos para revisar las curvas de la bomba. Debe determinar si el proceso tolera el ΔP específico de un puerto reducido. Si la caída de presión provoca cavitación o priva al equipo aguas abajo, actualice inmediatamente a la opción de puerto completo.

3. Paso 3: Evaluar el presupuesto de actuación. Compare los costos completos del paquete automatizado en paralelo. No se limite a mirar el metal desnudo. Calcule el costo de la carcasa LF2, el actuador neumático, los soportes del solenoide y los accesorios de control para ambas configuraciones. Asegúrese de que su presupuesto cubra cómodamente la salida de par requerida.

4. Paso 4: Confirmar el cumplimiento de la industria. Asegúrese de que el tamaño del puerto seleccionado y el material LF2 se remontan exactamente a códigos de proyecto específicos. Audite sus especificaciones según API 6D para componentes de tuberías. Consulte ASME B16.34 para conocer las clasificaciones fundamentales de presión y temperatura. Si manipula gas amargo, verifique el cumplimiento absoluto de NACE MR0175 con respecto a los límites de dureza LF2.

Conclusión

Ningún tamaño de puerto es universalmente superior en todos los escenarios industriales. La elección sigue siendo un cálculo de ingeniería estricto que equilibra la dinámica del flujo con límites de adquisición realistas. La especificación del orificio interno correcto garantiza la seguridad de las instalaciones a largo plazo, un tiempo de inactividad mínimo y un gasto de capital optimizado.

Para finalizar su estrategia de adquisiciones de manera efectiva, considere los siguientes pasos de acción:

• Audite los modelos hidráulicos: ejecute simulaciones precisas para mapear las caídas de presión en todos los puntos de aislamiento solicitados.

• Definir mantenimiento mecánico: Confirmar si algún segmento de tubería requiere herramientas de raspado o raspado en el futuro.

• Participe temprano: consulte a los fabricantes de válvulas durante la fase de diseño preliminar para ejecutar cálculos precisos de Cv.

• Solicite perfiles de torsión: solicite a los proveedores los requisitos de torsión exactos según su medio específico de baja temperatura y su clase de presión ASME.

Preguntas frecuentes

P: ¿Tiene una válvula de puerto reducido LF2 una presión nominal más baja que una de puerto completo?

R: No. Ambos diseños mantienen exactamente la misma clasificación de clase de presión ASME (por ejemplo, Clase 150, 300, 600). La diferencia radica enteramente en la capacidad de flujo interno, no en la fuerza de contención de presión del límite externo.

P: ¿Se puede usar una válvula de puerto estándar de manera intercambiable con una válvula de puerto reducido?

R: Sí, "puerto estándar" y "puerto reducido" son términos generalmente sinónimos en la industria de las válvulas. Ambas frases indican un orificio interno exactamente un tamaño nominal más pequeño que la tubería de conexión.

P: ¿Cómo afecta la temperatura nominal de -46 °C del LF2 a la selección del material del asiento?

R: LF2 dicta sólo la carcasa de acero externa. Debe combinar la carrocería del LF2 con asientos blandos de baja temperatura altamente compatibles. Materiales como Devlon, PCTFE o mezclas especializadas de PTFE garantizan un sellado hermético sin romperse a temperaturas bajo cero.

P: ¿Todas las válvulas de bola de paso total están montadas sobre muñones?

R: No. Los tamaños más pequeños (normalmente menos de 2 pulgadas) o las clases de presión más bajas pueden utilizar diseños de bolas flotantes simples. Sin embargo, los sistemas de alta presión o de baja temperatura dependen estrictamente del montaje del muñón para gestionar el par excesivo y evitar el desgaste prematuro del asiento.
