Válvula de bola de entrada superior: beneficios de mantenimiento en línea para plantas químicas

Las líneas de procesamiento de productos químicos operan con márgenes excepcionalmente ajustados. Los implacables programas de producción impulsan diariamente estas instalaciones altamente complejas. Cuando el mantenimiento de rutina obliga a un sistema completo a desconectarse, los impactos financieros aumentan instantáneamente. Los cierres de oleoductos crean un grave cuello de botella operativo para los gerentes de planta en todas partes. Los reemplazos de válvulas tradicionales desperdician innumerables horas de tiempo de procesamiento potencial. Se pierden enormes cantidades de ingresos durante cada minuto de producción detenida.

La extracción de componentes de tuberías estándar requiere mucha mano de obra y una preparación rigurosa. Los equipos de mantenimiento deben purgar completamente los materiales peligrosos. Rompen conexiones de tuberías y sortean extensos retrasos en los protocolos de seguridad. Este costo exponencial de mantenimiento exige una solución estructural más inteligente de inmediato. Debemos proteger la rentabilidad de las plantas a largo plazo mediante mejores opciones de ingeniería.

Exploramos las ventajas estructurales de diseños especializados diseñados para un funcionamiento continuo. Reducen drásticamente su tiempo medio de reparación (MTTR). Esta eficiencia se logra permitiendo el acceso vertical directo a los componentes internos. Equilibramos el mayor capital inicial con profundos ahorros de mantenimiento a largo plazo. Comprender la accesibilidad en línea transforma las operaciones de sus instalaciones. Nuestra guía lo ayuda a tomar decisiones de adquisiciones altamente basadas en evidencia hoy.

Conclusiones clave

• Los diseños de entrada superior eliminan la necesidad de cortar las conexiones de las tuberías, lo que reduce el tiempo de inactividad relacionado con el mantenimiento hasta en un 70 % en entornos peligrosos.

• La construcción del cuerpo de una sola pieza reduce inherentemente las posibles vías de fuga, un factor crítico para el cumplimiento de las emisiones fugitivas en las plantas químicas.

• Los costos de adquisición iniciales son más altos que las alternativas de entrada lateral, lo que requiere un cálculo claro del retorno de la inversión basado en los costos del tiempo de inactividad y la frecuencia severa del servicio.

• Una especificación adecuada requiere evaluar el espacio vertical, la accesibilidad del equipo de elevación y estándares de cumplimiento específicos como API 6D.

El dilema del tiempo de inactividad: evaluación de los costos de mantenimiento en el procesamiento de productos químicos

Definición del problema empresarial

Los gerentes de planta luchan constantemente contra costosos cuellos de botella operativos. La eliminación de las válvulas de entrada lateral estándar desencadena una secuencia en cascada de gastos inevitables. Los equipos de mantenimiento no pueden simplemente desconectar estas unidades sin esfuerzo. Primero deben aislar completamente la línea específica. Los soldadores suelen cortar con cuidado las tuberías existentes para liberar la unidad. Luego, los equipos de construcción levantan extensos andamios para llegar de forma segura a la sección dañada. Los técnicos soportan una exposición física prolongada en áreas peligrosas y altamente tóxicas. Los oficiales de seguridad exigen un riguroso monitoreo de la atmósfera durante estos turnos de trabajo prolongados. Estos requisitos de mano de obra superpuestos multiplican exponencialmente los costos de reparación estándar. Los ingresos por producción caen a cero mientras la línea de procesamiento permanece completamente inactiva. Cada hora adicional amplifica significativamente sus pérdidas financieras.

Factores de riesgo y cumplimiento

Reemplazar una válvula estándar de una planta química exige un protocolo extremadamente estricto. Las instalaciones manejan constantemente medios agresivos, tóxicos o altamente inflamables. Debe ejecutar secuencias completas de despresurización sin problemas para proteger al personal. Los técnicos limpian y purgan las líneas peligrosas antes de desatornillar las bridas. Dejar productos químicos residuales atrapados dentro de las tuberías corre el riesgo de sufrir accidentes laborales catastróficos. Los reemplazos de unidades estándar obligan a los trabajadores a romper la integridad del recipiente de presión primario. Esta brecha estructural requiere procedimientos de aislamiento muy complejos. Los equipos de seguridad examinan continuamente cada paso del proceso de extracción. Los organismos reguladores penalizan fuertemente las emisiones químicas accidentales durante estos períodos de mantenimiento.

Criterios de éxito

Necesita equipos mecánicos diseñados específicamente para una intervención rápida. Una viable válvula de mantenimiento en línea ofrece alivio operativo inmediato. Debe otorgar a los técnicos acceso directo a los componentes de sellado internos. Luego podrán reparar la bola, el asiento y el vástago de forma segura en su lugar. Realiza esta tarea vital sin alterar la tensión de la tubería circundante. Los ingenieros dependen en gran medida de estos diseños inteligentes. Mantienen la integridad del recipiente a presión de forma continua durante todo el ciclo de reparación. Un diseño estructural adecuado garantiza que se puedan reconstruir los componentes internos sin problemas. Su éxito depende de minimizar por completo la interrupción de la tubería.

Cómo la arquitectura de entrada superior facilita el mantenimiento en línea

Desglose estructural

La superioridad en ingeniería comienza en el nivel de fundición del cuerpo central. Estas unidades cuentan con una construcción de cuerpo de una sola pieza muy robusta. Incorporan un capó atornillado de forma segura que cubre el puerto de acceso superior. Esta configuración específica define completamente su ventaja operativa. Los técnicos pueden extraer toda la moldura interna a través de esta cavidad superior. Nunca necesitan desatornillar las bridas principales de la tubería. La carcasa de cuerpo sólido resiste eficientemente las cargas de tuberías externas. Previene la distorsión del cuerpo durante eventos intensos de ciclos térmicos. Obtendrá una rigidez estructural inigualable y al mismo tiempo preservará la accesibilidad interna.

Herramientas y métricas de tiempo

La ejecución de una reparación en línea sigue una secuencia operativa altamente optimizada. Podemos comparar esto directamente con la extracción completa de componentes de la tubería. La eliminación estándar suele tardar varios días en completarse de forma segura. Las reparaciones en línea suelen finalizar en un solo turno. Los equipos siguen pasos procesales específicos para garantizar la seguridad.

1. Despresurice completamente el segmento de tubería local antes de comenzar a trabajar.

2. Drene de forma segura todos los medios residuales peligrosos de la cavidad del cuerpo.

3. Desatornille la pesada cubierta superior del capó con herramientas mecánicas especializadas.

4. Extraiga los componentes internos verticalmente utilizando el aparato de elevación superior designado.

5. Inspeccione y reemplace los asientos desgastados o los sellos dañados inmediatamente.

6. Vuelva a insertar la nueva moldura interna y asegure firmemente la cubierta superior.

Integridad del sistema

Mantener la integridad del sistema primario es la máxima prioridad. El cuerpo de la válvula de bola de entrada superior primaria permanece soldado de forma segura a la tubería. La alineación de las tuberías nunca cambia durante el proceso de reemplazo de componentes internos. Elimina por completo los requisitos de pruebas hidráulicas posteriores a la reparación en la mayoría de las jurisdicciones. Las extracciones tradicionales a menudo introducen graves problemas de desalineación de las bridas durante la reinstalación. Forzar la unión de tuberías desalineadas crea peligrosas concentraciones de tensión interna. Estas tensiones frecuentemente causan fallas prematuras de los componentes de la tubería adyacente. El servicio en línea evita por completo este riesgo mecánico crítico.

Entrada superior versus entrada lateral: un marco de decisión de adquisiciones

Costo inicial frente a ahorros en el ciclo de vida

Los equipos de adquisiciones deben reconocer de inmediato los mayores costos iniciales de fabricación. La producción de estas unidades implica procesos de fundición y forja muy complejos. El mayor peso del cuerpo sólido eleva inherentemente los precios de los materiales. Las unidades estándar de entrada lateral cuestan mucho menos si se compran directamente. Sin embargo, los compradores inteligentes evalúan el ROI utilizando una lente financiera más amplia. Debe calcular los ingresos por producción perdida por hora de tiempo de inactividad estándar. Compare esta asombrosa pérdida con el sobreprecio de la válvula específica. Descubrirá que la mayor inversión de capital se amortiza rápidamente. Una única parada evitada a menudo recupera instantáneamente toda la diferencia de precio. Las aplicaciones de servicios severas justifican fácilmente este mayor gasto.

Vulnerabilidad de ruta de fuga

El cumplimiento ambiental exige un control estricto sobre las emisiones fugitivas industriales. Comparamos directamente el capó monoarticulado de nuestro diseño preferido. Las unidades de entrada lateral estándar dependen en gran medida de uniones de carrocería atornilladas de varias piezas. Cada junta adicional crea otra ruta potencial de fuga de gases. Las plantas químicas procesan diariamente compuestos orgánicos altamente volátiles. La reducción de los puntos de fuga atmosférica garantiza el cumplimiento de estrictos estándares medioambientales. El diseño del cuerpo de una sola pieza elimina inherentemente por completo los riesgos de fugas transversales del cuerpo. Protege el medio ambiente y evita costosas multas regulatorias.

Restricciones espaciales y estructurales

Los ingenieros deben evaluar exhaustivamente las realidades de la instalación física antes de comprar. Los diseños accesibles en línea requieren un espacio libre vertical sustancial sobre la tubería. Los técnicos necesitan un amplio espacio para levantar el pesado capó. Requieren un aparato de elevación fiable para retirar verticalmente el revestimiento interno. Por el contrario, las opciones de entrada lateral estándar requieren un amplio espacio de extracción horizontal. Los equipos de mantenimiento necesitan espacio para colocar toda la unidad de lado. No se pueden instalar unidades de acceso vertical en bastidores de tuberías horizontales muy apilados. Debe planificar el diseño de sus instalaciones físicas en consecuencia.

Mejores prácticas para la planificación espacial

• Revise los modelos isométricos de tuberías en 3D antes de finalizar su lista de adquisiciones.

• Verifique que exista suficiente espacio libre para los polipastos de grúa sobre líneas de servicio severas.

• Instale puntos de anclaje elevados permanentes durante las fases iniciales de construcción de la planta.

• Asegúrese de que las plataformas de mantenimiento puedan soportar físicamente el peso del capó extraído.

Configuración para servicio severo y cumplimiento operativo

Selección de materiales para medios agresivos

Los entornos de procesamiento agresivos destruyen rápidamente los materiales estándar. Debe hacer coincidir meticulosamente los materiales de las válvulas con perfiles de compatibilidad química específicos. Las temperaturas extremas exigen opciones metalúrgicas altamente especializadas. Muchas instalaciones procesan fluidos criogénicos o líquidos enfriados altamente volátiles. Los ingenieros especifican habitualmente una válvula de entrada superior LF2 para aplicaciones de acero al carbono de baja temperatura. El acero LF2 mantiene una excelente tenacidad al impacto en condiciones de trabajo bajo cero. El acero al carbono estándar se vuelve peligrosamente quebradizo exactamente en estas mismas condiciones. La elección de materiales inadecuados conduce a fallas catastróficas en los límites de presión. Debe consultar tablas detalladas de resistencia química durante la fase de especificación.

Estándares de seguridad y aislamiento

La protección del personal de mantenimiento requiere un aislamiento absoluto de los sistemas presurizados. Debe implementar mecanismos de seguridad sólidos antes de comenzar los procedimientos en línea. Aquí enfatizamos el papel fundamental de los estándares de aislamiento de la industria específica. Especificar una configuración de válvula API 6D DBB es absolutamente esencial. La funcionalidad de doble bloqueo y purga garantiza un aislamiento absoluto de medios peligrosos. Garantiza que los técnicos no tengan fugas durante los complejos procedimientos de mantenimiento en línea. Bloquea la presión desde las direcciones aguas arriba y aguas abajo simultáneamente. Los técnicos purgan la cavidad central para verificar visualmente el éxito del aislamiento. Este paso de verificación previene la exposición mortal a explosiones químicas tóxicas.

Actuación y Control

Las plantas químicas modernas dependen en gran medida de sofisticados sistemas de automatización. Debe integrar estos puntos de aislamiento críticos con la automatización de la planta central sin problemas. La mayoría de las unidades estándar utilizan actuadores neumáticos automatizados o eléctricos inteligentes. Sin embargo, las líneas de servicio severas a menudo generan fricciones operativas internas masivas. Transportan polímeros espesos y muy viscosos o lodos abrasivos abrasivos. Estas condiciones exigen un par extremadamente alto para iniciar el movimiento. Debe especificar una válvula de bola robusta accionada por engranajes para estas tuberías de gran diámetro. Los operadores de engranajes manuales brindan una ventaja mecánica esencial durante escenarios de anulación de emergencia. Permiten a los operadores aislar líneas de forma segura cuando la energía automatizada falla por completo.

Riesgos de implementación y consideraciones de implementación

Supuestos de ingeniería

Muchos gerentes de planta albergan conceptos erróneos peligrosos sobre el hardware avanzado. Asumen erróneamente que "mantenimiento en línea" equivale automáticamente a "mantenimiento fácil". Debemos desafiar activamente esta suposición de ingeniería demasiado optimista de inmediato. La ejecución de estas reparaciones exige siempre herramientas de extracción altamente especializadas. Sus técnicos de mantenimiento requieren programas de capacitación específicos y rigurosos antes de intentar los procedimientos. La extracción de componentes internos fuertemente encajados requiere precisión y un esfuerzo físico considerable. Un mal manejo de las delicadas superficies de sellado arruina la moldura de repuesto al instante. Debe invertir mucho en la educación de la fuerza laboral para lograr ahorros reales en tiempo de inactividad.

Requisitos de elevación aérea

El peso físico presenta un enorme obstáculo logístico durante los eventos de mantenimiento. Las tapas de gran diámetro y las bolas internas son componentes extremadamente pesados. Una sólida bola de acero de veinte pulgadas pesa fácilmente miles de libras. Los técnicos no pueden levantar manualmente estas enormes piezas. Debe tener en cuenta las estructuras de elevación permanentes o temporales en los diseños iniciales de la planta. Recomendamos encarecidamente instalar pescantes de elevación dedicados directamente encima de las unidades críticas. Las grúas móviles ofrecen otra opción viable para ubicaciones al aire libre de fácil acceso. Ignorar estos requisitos de elevación por encima de la cabeza neutraliza por completo la ventaja de accesibilidad en línea.

Errores comunes a evitar

• No proporcionar herramientas de extracción especializadas al equipo de mantenimiento.

• Intentar reparaciones en línea sin verificar el aislamiento completo de doble bloqueo y purga.

• Olvidar medir el espacio vertical disponible antes de finalizar los diseños de los soportes para tuberías.

• Sustitución de sellos no certificados del mercado de accesorios durante el proceso crítico de reensamblaje.

Lógica de preselección

Los equipos de adquisiciones necesitan un marco de evaluación estricto al seleccionar socios proveedores. No acepte promesas vagas de rendimiento de representantes del fabricante no verificados. Debe exigir tiempos de mantenimiento rigurosamente documentados para líneas de productos específicas. Exigir resultados certificados de pruebas de emisiones ambientales antes de emitir órdenes de compra. Los proveedores acreditados proporcionan fácilmente certificados oficiales de cumplimiento ISO 15848 previa solicitud. Asegúrese de que entreguen manuales de mantenimiento excepcionalmente claros y bien ilustrados. Solicite revisar de antemano sus documentos de procedimiento de extracción en línea específicos. La selección final de su proveedor determina en gran medida su éxito operativo a largo plazo. Proteja sus instalaciones priorizando la extrema transparencia técnica.

Conclusión

Resumimos aquí el profundo valor estratégico de estos diseños estructurales avanzados. Siguen siendo perfectamente óptimos para aplicaciones de procesamiento de productos químicos altamente críticas y con tiempos de inactividad extremos. No debe instalarlos indiscriminadamente en líneas de agua de servicios públicos estándar. Su verdadero valor brilla cuando se procesan medios agresivos donde el aislamiento resulta difícil. Reducen drásticamente los plazos de reparación y, al mismo tiempo, minimizan las peligrosas emisiones ambientales fugitivas. Las inversiones de capital iniciales generan enormes ahorros operativos a largo plazo.

Recomendamos a los gerentes de planta los siguientes pasos específicos y orientados a la acción de inmediato. Realice una revisión isométrica completa de las tuberías en 3D para verificar el espacio libre vertical sobre la cabeza. Audite sus pérdidas históricas actuales por tiempo de inactividad en líneas de servicio severas muy soldadas. Calcule los ingresos exactos perdidos durante el último cierre importante de un oleoducto peligroso. Utilice estas métricas financieras concretas para construir un caso de negocio a prueba de balas hoy.

Preguntas frecuentes

P: ¿Qué define a una válvula de bola de entrada superior?

R: Cuenta con un cuerpo sólido de una sola pieza y un capó de acceso superior removible. Los técnicos desatornillan esta cubierta superior para extraer directamente los componentes internos. Este diseño mecánico único permite un mantenimiento interno completo sin retirar el cuerpo principal de la tubería. Prioriza la rápida accesibilidad estructural en línea.

P: ¿Es una válvula de mantenimiento en línea adecuada para todas las tuberías de productos químicos?

R: No. Debe reservarlos específicamente para aplicaciones de servicio severas. Se adaptan mejor a líneas muy soldadas donde la eliminación total tiene un costo prohibitivo. Usarlos en líneas de servicios básicos infla innecesariamente su presupuesto de capital inicial. Haga coincidir la complejidad del hardware con el riesgo operativo.

P: ¿Cómo reduce un diseño de entrada superior las emisiones fugitivas?

R: Reduce fundamentalmente el número total de vías de fuga entre las articulaciones del cuerpo. Las unidades de entrada lateral se basan en dos o tres piezas de carrocería atornilladas. La fundición monobloque elimina por completo estas uniones transversales. Menos juntas estructurales significan significativamente menos oportunidades para que escapen gases peligrosos.

P: ¿Se pueden automatizar las válvulas de entrada superior?

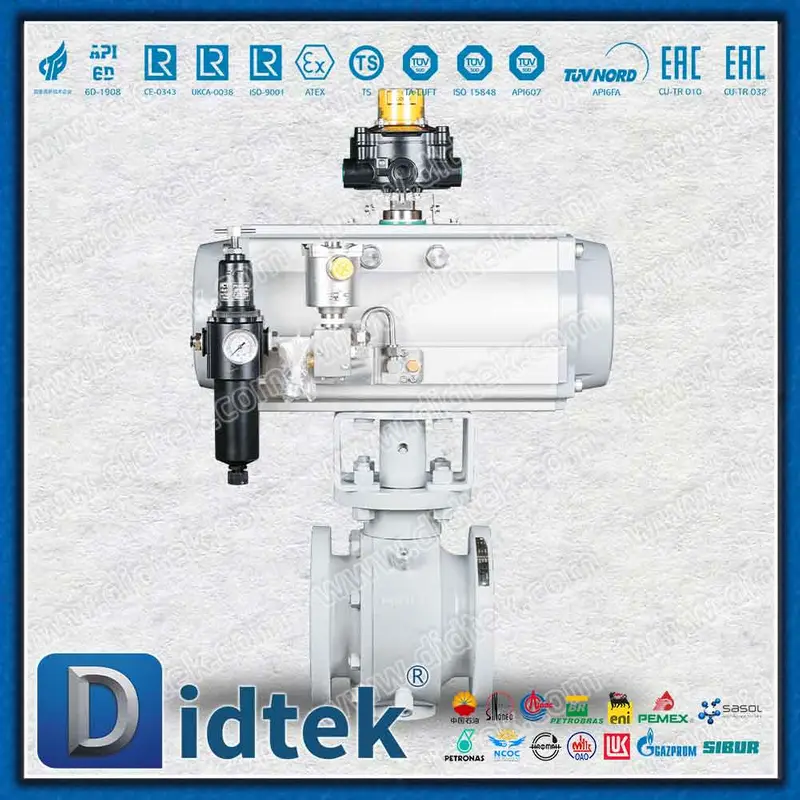

R: Sí. Son totalmente compatibles con los sistemas de actuación neumáticos, eléctricos e hidráulicos estándar. Para líneas de gran diámetro que requieren un alto torque, los operadores frecuentemente instalan operadores de engranajes manuales. Estas anulaciones manuales garantizan que siempre pueda activar el sistema durante fallas de energía eléctrica.
