Válvula de bola de muñón SS321: prueba de vacío para la industria de semiconductores

La fabricación de semiconductores opera en una estricta realidad de tolerancia cero. Incluso las fugas de vacío microscópicas o la desgasificación molecular en sistemas subfabricados dan como resultado obleas contaminadas. Estas fallas invisibles provocan pérdidas de rendimiento catastróficas y tiempos de inactividad masivos en las instalaciones. Las válvulas industriales estándar se degradan rápidamente bajo alta presión de vacío. Los ciclos mecánicos continuos aceleran drásticamente este desgaste físico. Vemos que los ingenieros recurren cada vez más a la válvula de bola de muñón SS321 como una solución de alta ingeniería. Maneja fácilmente estos entornos operativos extremos. Ofrece una estabilidad estructural inigualable y una resistencia del material confiable durante millones de ciclos. Este artículo proporciona a los ingenieros y administradores de instalaciones un marco de evaluación técnica confiable. Aprenderá exactamente cómo especificar, probar e implementar estas válvulas especializadas. Lo guiamos a través de estrictos protocolos de prueba para proteger sus delicados sistemas de vacío. Comprenderá cómo unir eficazmente las especificaciones de los componentes brutos con el cumplimiento de las salas blancas.

Conclusiones clave

• Los diseños montados en muñones evitan la deflexión de la bola bajo diferenciales de presión de alto vacío, lo que extiende la vida útil del asiento y mantiene los sellos herméticos.

• SS321 (acero inoxidable estabilizado con titanio) resiste la corrosión intergranular durante el horneado a alta temperatura, superior a las aleaciones estándar 304 o 316 de referencia.

• La verificación de una válvula de bola de prueba de vacío requiere una estricta espectrometría de masas de helio y tasas de desgasificación documentadas.

• La evaluación de adquisiciones debe unir las especificaciones en bruto con el cumplimiento de la sala limpia (por ejemplo, ensamblaje ISO Clase 5) para garantizar la preparación inmediata de la subfabrica.

El costo del compromiso en el control del vacío de semiconductores

La integridad del vacío dicta el éxito general de la instalación. Debe evaluar estrictamente el tiempo de actividad y el rendimiento de las obleas. Las intervenciones de mantenimiento de subfabricas interrumpen la producción continua en toda la planta. Cada reparación no programada afecta la compleja secuencia de fabricación. Los componentes de control de fluidos estándar no cumplen con estas estrictas demandas operativas.

Las válvulas de bola flotante dependen de la presión positiva de la línea para empujar la bola hacia el asiento aguas abajo. Las condiciones de alto vacío invierten completamente esta dinámica. La presión negativa aleja la pelota del asiento. Esta separación física crea una vía microscópica para el ingreso de gas. La deformación del asiento ocurre rápidamente durante el frecuente ciclo de subfabricación.

Las aleaciones inferiores introducen graves riesgos en el proceso. Sufren desgasificación del material bajo estrés térmico intenso. Las superficies internas sin pulir atrapan contaminantes químicos. Liberan partículas directamente en el flujo del proceso crítico. Estas partículas migran hacia arriba hacia el sensible entorno de fabricación de obleas.

Los modos de falla comunes en componentes estándar incluyen:

• Degradación del sello elastomérico debido a gases precursores agresivos como silano o trifluoruro de nitrógeno.

• Microexcoriación en la superficie de la bola debido a un acabado superficial inicial deficiente.

• El volumen atrapado se desgasifica cuando la válvula cambia de posición bajo vacío.

• Pérdida de sellado de límites durante cambios repentinos de presión diferencial.

La transición a una válvula semiconductora dedicada no es negociable. Los componentes estándar no pueden adaptarse a los objetivos de eficiencia de su subfabricación. Necesita equipos de control de flujo diseñados con precisión. Esto garantiza un aislamiento absoluto en líneas complejas de gas y de vacío aproximado a alto. Conformarse con menos riesgos implica millones de dólares en silicio desechado.

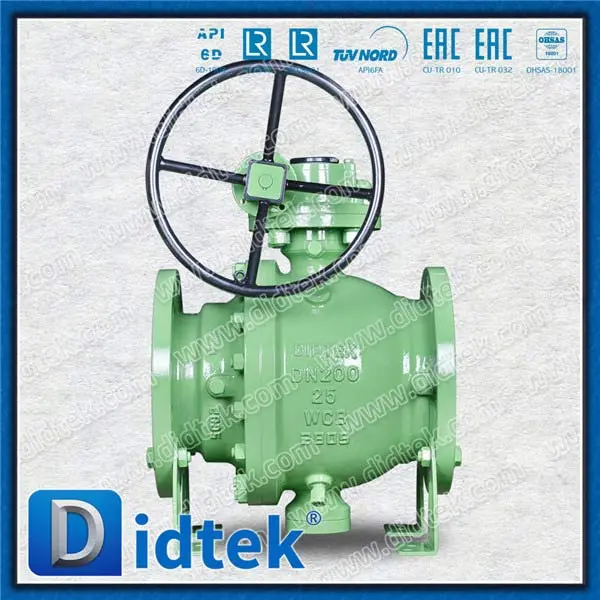

Diseñar la solución: ¿Por qué SS321 y Trunnion Design?

Debemos examinar la mecánica estructural del control de flujo avanzado. El anclaje de muñón absorbe de forma segura tensiones mecánicas extremas. Las válvulas flotantes tradicionales cambian de manera impredecible bajo carga. Los diseños de muñones sujetan firmemente la bola en los tallos superior e inferior. Esto evita que la bola se introduzca en el asiento aguas abajo durante la operación de vacío profundo.

Se logran varios resultados directos y mensurables. El par de funcionamiento cae significativamente en todos los rangos de presión. Los asientos poliméricos experimentan mucha menos fricción por deslizamiento. Esto conduce a una integridad de sellado constante a largo plazo. La estabilidad mecánica garantiza que la válvula mantenga su línea central exacta. Resiste intensas diferencias de presión a través de la barrera límite primaria.

La ciencia de los materiales desempeña aquí un papel igualmente vital. La válvula SS321 ofrece distintas ventajas metalúrgicas. El acero inoxidable 321 incluye una adición vital de titanio. El titanio actúa como un poderoso elemento estabilizador. Previene la precipitación de carburo durante la soldadura orbital. También estabiliza la red metálica durante el horneado al vacío a alta temperatura.

El acero inoxidable 316L estándar resiste bien la corrosión general. Sin embargo, los ciclos térmicos rigurosos exponen sus límites estructurales. SS321 proporciona una integridad estructural superior durante las fases repetidas de calentamiento y enfriamiento. El titanio se une agresivamente al carbono. Esto evita el agotamiento del cromo en los límites de los granos microscópicos. Se evita por completo la corrosión intergranular.

Tabla comparativa de rendimiento de materiales

Mejores prácticas: Especifique siempre SS321 para líneas de alta pureza que requieren horneados térmicos frecuentes por encima de 400 °C. Esto garantiza la máxima vida útil y evita la caída de partículas invisibles.

Protocolos rigurosos de prueba de vacío para válvulas de bola de alta pureza

No puede confiar en los métodos de prueba hidrostática estándar. La verificación de una válvula de bola de prueba de vacío exige metodologías de diagnóstico avanzadas. La espectrometría de masas de helio representa el estándar de oro indiscutible de la industria. Las moléculas de helio penetran fácilmente en las vías de fuga microscópicas. Son inertes e increíblemente pequeños.

Las pruebas internas implican rociar helio alrededor del exterior de la válvula. Los técnicos aplican simultáneamente un fuerte vacío dentro del cuerpo de la válvula. La prueba externa presuriza la válvula internamente con gas helio. Luego, el sensor verifica el entorno exterior. Ambos métodos garantizan un aislamiento absoluto de los límites. Debe esperar una tasa de fuga aceptable de referencia de 1 × 10 ^-9 atm cc/seg. Las aplicaciones de vacío ultraalto (UHV) exigen estas tolerancias estrictas.

La verificación del horneado y la desgasificación sigue a las pruebas de fugas estructurales. Los ingenieros miden cuidadosamente la desgasificación molecular a temperaturas elevadas. La válvula debe demostrar cero introducción de compuestos orgánicos volátiles (COV). También debe impedir que las partículas físicas entren en la ruta del flujo. Incluso los rastros de COV interrumpen permanentemente los delicados procesos de deposición de obleas.

Siga esta estricta secuencia de pruebas numerada:

1. Prueba de pulverización de helio inicial: confirme la integridad de los límites brutos a temperatura ambiente estándar.

2. Protocolo de horneado térmico: Caliente la válvula ampliamente para eliminar la humedad de la superficie y los gases atmosféricos atrapados.

3. Análisis de gases residuales (RGA): mida la composición química exacta de cualquier molécula desgasificada.

4. Prueba de ciclo mecánico: accione la válvula rápidamente de 10 000 a 50 000 veces en vacío total.

5. Espectrometría de masas final: vuelva a probar las tasas de fuga de helio globalmente para garantizar que la actuación no comprometa el sello.

Los ciclos de integridad del asiento y del sello demuestran la viabilidad en el campo a largo plazo. El movimiento mecánico constante degrada los polímeros blandos con el tiempo. Las pruebas dinámicas confirman que el umbral de sellado permanece estable durante todo el ciclo de vida previsto.

Marco de decisión: evaluación de válvulas semiconductoras para adquisición

El abastecimiento va mucho más allá de las dimensiones básicas y los índices de presión. Debe evaluar estrictamente el acabado de la superficie interna. Los ingenieros miden esto utilizando el promedio de rugosidad (Ra). Los valores más bajos de Ra indican superficies metálicas mucho más lisas. Una verdadera válvula de bola de alta pureza requiere tratamientos de electropulido agresivos. Este proceso especializado elimina picos y valles microscópicos. Las superficies lisas minimizan el área interna donde quedan atrapados los contaminantes o los gases de proceso.

La selección del material influye mucho en los asientos y las juntas tóricas. Debe combinar perfectamente los polímeros con la química de su proceso específico. Los elastómeros estándar se degradan rápidamente cuando se exponen a precursores de semiconductores especializados.

Cuadro de evaluación de polímeros para sistemas de vacío

El montaje de la sala limpia dicta la preparación operativa inmediata de la subfabrica. Debe verificar rigurosamente todas las condiciones de montaje. Los fabricantes deben construir, probar y colocar componentes en bolsas dobles dentro de una sala limpia ISO Clase 4 o 5. Desembalar una válvula contaminada arruina toda la línea base del sistema de vacío. Las micropartículas ambientales actúan como bloqueadores físicos en el asiento. Impiden la formación de sellos de vacío absoluto.

La trazabilidad proporciona su última salvaguarda crítica. Exija documentos de cumplimiento estrictos antes de la compra. Exigir informes de pruebas de materiales (MTR) certificados para todos los calentamientos de metales. Certificados de fuga de helio individuales seguros vinculados directamente a números de serie. Obtenga certificaciones firmadas de montaje de salas limpias.

Error común: aceptar certificados generalizados probados por lotes. Exija siempre datos de prueba serializados para componentes de vacío ultraalto. Las pruebas por lotes pasan por alto por completo los defectos de fabricación individuales.

Realidades de la implementación: riesgos de implementación y mantenimiento

La implementación sobre el terreno conlleva riesgos muy distintos. El manejo adecuado de la instalación garantiza que su inversión de capital sobreviva hasta el último kilómetro. A menudo vemos a técnicos bien intencionados comprometer prematuramente el embalaje de las salas blancas. Sólo debe abrir la bolsa protectora interior dentro del entorno limpio designado.

Un torque inadecuado sobrecarga severamente el cuerpo forjado de la válvula. La aplicación de una fuerza desigual distorsiona las delicadas superficies internas de los asientos. Esto crea fugas de vacío inmediatas e imposibles de rastrear. Siga siempre secuencias específicas de atornillado de bridas. Utilice llaves dinamométricas recientemente calibradas para cada conexión.

La alineación del accionamiento requiere una precisión absoluta. La conexión de actuadores neumáticos o eléctricos a válvulas de muñón implica un centrado exacto. El diseño del muñón simplifica significativamente este paso. Su menor requisito de par reduce el tamaño requerido del actuador. Los actuadores más pequeños ahorran espacio físico vital en entornos subfabricados estrechos. También consumen mucho menos aire comprimido o electricidad operativa.

El mantenimiento del ciclo de vida cambia drásticamente con la especificación inicial correcta. Una válvula de bola de vacío con la clasificación adecuada amplía su pista operativa. Aleja la estrategia de su instalación de la reparación de emergencia reactiva. Realice una transición exitosa al mantenimiento programado y predecible. Esto reduce significativamente el tiempo de inactividad no planificado de la herramienta.

Recomendamos encarecidamente establecer un inventario subfabricado localizado de kits de sellos de repuesto prelimpiados. Guárdelos estrictamente en condiciones de sala limpia que cumplan con las normas. Cuando se realice el mantenimiento programado, reemplace todos los sellos dinámicos simultáneamente. No reutilice sellos viejos.

Conclusión

La especificación de una válvula de bola de muñón SS321 actúa como una inversión definitiva en la mitigación de riesgos. Combina con éxito una resistencia del material incomparable con una estabilidad mecánica total. Los robustos diseños de muñones evitan estrictamente la desviación de la bola. Las aleaciones estabilizadas con titanio detienen por completo la corrosión intergranular a alta temperatura. Esta síntesis protege directamente el frágil rendimiento de las obleas.

Aconseje a sus equipos de adquisiciones e ingeniería que utilicen una lógica de preselección estricta. Descalifique inmediatamente a los proveedores que oculten u oculten datos de prueba sin procesar. Si no pueden proporcionar registros transparentes y serializados de fugas de helio, busque en otra parte. Rechazar proveedores que carezcan de instalaciones de montaje de salas blancas certificadas ISO Clase.

Tome medidas decisivas hoy para proteger su arquitectura subfabricada. Solicite hojas de datos técnicos muy detalladas a sus proveedores preseleccionados. Compare sus capacidades declaradas con sus requisitos específicos de presión de vacío. Póngase en contacto con un ingeniero de aplicaciones especializado para programar una revisión integral de las especificaciones.

Preguntas frecuentes

P: ¿Cuál es la tasa de fuga de helio aceptable para una válvula de bola de vacío de semiconductores?

R: La tasa de fuga aceptable estándar de la industria generalmente oscila alrededor de 1 × 10 ^-9 mbar L/s para aplicaciones de alto vacío. Sin embargo, las zonas de vacío ultraalto (UHV) pueden exigir tolerancias más estrictas. Debe aclarar los requisitos exactos de su aplicación subfabricada, ya que las líneas de vacío en bruto toleran tasas de referencia ligeramente más altas.

P: ¿Por qué elegir una válvula SS321 en lugar de una válvula 316L para sistemas de vacío?

R: SS321 contiene titanio, que estabiliza el acero durante tensiones térmicas extremas. Cuando los sistemas de vacío se someten a procesos de horneado a alta temperatura para eliminar la humedad, el 316L puede sufrir un agotamiento del cromo. SS321 previene esta precipitación de carburo y ofrece una resistencia muy superior a la corrosión intergranular durante su ciclo de vida operativo.

P: ¿Se pueden utilizar válvulas de bola de muñón en aplicaciones de alta presión y alto vacío?

R: Sí. Los diseños de muñón cuentan con capacidades de sellado bidireccional. Al anclar la bola mecánicamente en la parte superior e inferior, la válvula resiste diferencias de presión extremas. Esta estabilidad estructural inherente los hace muy versátiles para líneas de instalaciones complejas que alternan entre suministro de gas presurizado y evacuación al vacío profundo.

P: ¿Cómo afecta el montaje de sala blanca al rendimiento de una válvula de bola de alta pureza?

R: La fabricación estándar introduce polvo microscópico, aceites y virutas de metal. Si se dejan dentro de la válvula, estas micropartículas actúan como bloqueadores físicos en los asientos de polímero, impidiendo un sellado de vacío absoluto. El montaje en sala limpia garantiza que la válvula llegue libre de contaminantes, lo que garantiza la disponibilidad inmediata para líneas de semiconductores sensibles.
