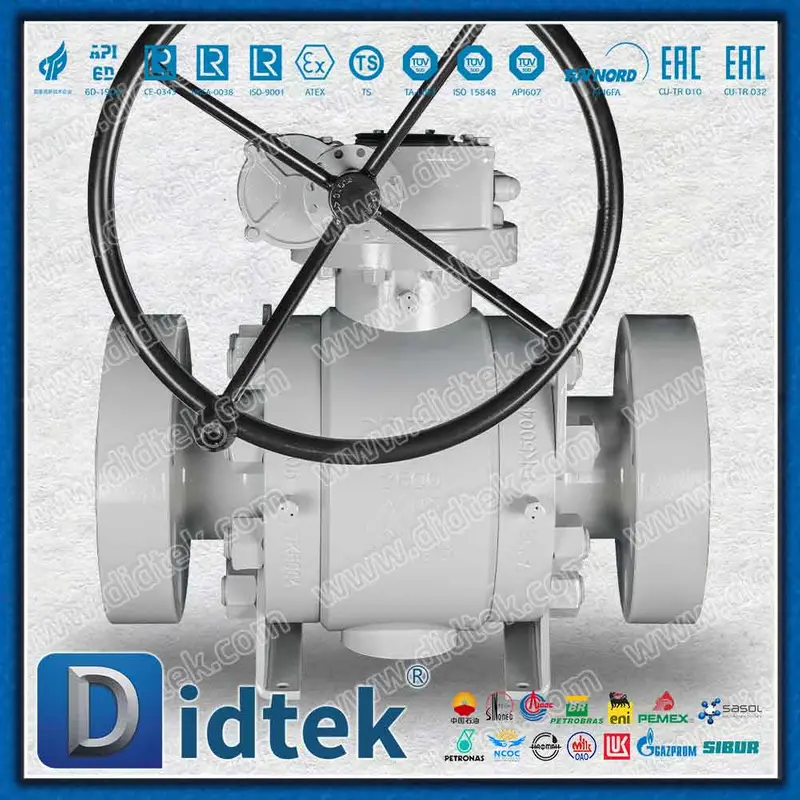

Válvula de bola de muñón con brida WCB con caja de cambios: comparación de costos y beneficios

Aumentar el tamaño y la presión de las tuberías exige soluciones de cierre altamente confiables. Hacerlo sin inflar innecesariamente el gasto de capital (CAPEX) desafía diariamente a los equipos de adquisiciones de ingeniería. Debemos equilibrar la integridad mecánica con límites presupuestarios estrictos.

Definimos la configuración básica de la industria para estas aplicaciones exigentes. Consiste en acero al carbono fundido (WCB), un diseño montado en muñón, conexiones bridadas y una caja de cambios manual. Esta configuración sirve como estándar absoluto para aplicaciones industriales no corrosivas de diámetro mediano a grande.

Los evaluadores comparan constantemente esta configuración específica con soluciones alternativas. Puede compararlo con diseños flotantes, costosas aleaciones de acero inoxidable o configuraciones automatizadas de vástago desnudo. Los evaluadores deben determinar el camino más rentable para su proyecto. En esta guía, aprenderá los umbrales de tamaño exactos donde los diseños de muñones se vuelven obligatorios. Revelaremos cómo esta configuración maximiza la eficiencia operativa, garantiza la economía de materiales y asegura el valor del ciclo de vida a largo plazo para su infraestructura de tuberías.

Conclusiones clave

• Umbral de dimensionamiento: Los diseños montados en muñones se vuelven comercial y mecánicamente necesarios a partir de 4 pulgadas (Clase 150/300) debido a los aumentos exponenciales del torque en las válvulas flotantes.

• Economía de materiales: el acero al carbono WCB ofrece el CAPEX inicial más bajo para entornos no corrosivos y de temperatura estándar en comparación con las aleaciones.

• Eficiencia operativa: una caja de cambios manual mitiga el alto costo de los actuadores neumáticos/eléctricos al tiempo que garantiza una operación segura y manejable para líneas de alto torque.

• Valor del ciclo de vida: Las conexiones bridadas y los diseños de cuerpo dividido reducen el tiempo de inactividad por mantenimiento, lo que reduce directamente el OPEX durante la vida útil de la válvula.

El problema empresarial: cuándo especificar una válvula de muñón con bridas

Las válvulas flotantes suelen fallar en condiciones extremas de alta presión. La presión del fluido fuerza a la bola no anclada directamente hacia el asiento aguas abajo. Esta presión constante crea un desgaste severo del asiento con el tiempo. También genera un par de funcionamiento masivo. Los operadores luchan por abrir o cerrar la línea de forma segura. Debemos establecer la necesidad estructural de un diseño montado sobre muñones para resolver esto. Un muñón fija la bola mecánicamente por arriba y por abajo. Absorbe la presión de la línea. Esto mantiene la tubería estable y protege las superficies de sellado contra fuerzas de aplastamiento.

Debemos definir dónde pertenece realmente una válvula de bola industrial de uso general . Basamos nuestras elecciones materiales en supuestos medioambientales y de medios específicos. El acero al carbono fundido (WCB) sigue siendo óptimo para agua, vapor, aceite y gases no corrosivos. Funciona excepcionalmente bien dentro de rangos de temperatura estándar de -29 °C a 425 °C. No necesita materiales costosos si sus medios se ajustan a estos parámetros.

Muchas plantas de procesos enfrentan una clara brecha de automatización. No siempre se requiere una actuación frecuente para cada línea. La especificación de costosas válvulas de control automatizadas para uso poco frecuente crea un problema de sobreespecificación. Desperdicia un valioso presupuesto del proyecto. Sin embargo, depender de una palanca manual básica plantea riesgos ergonómicos y de seguridad. Los operadores pueden lesionarse fácilmente la espalda al luchar contra altas presiones diferenciales. Debemos encontrar un término medio para proteger tanto el presupuesto como la fuerza laboral.

CAPEX inicial: válvula de acero al carbono WCB frente a soluciones alternativas

La selección de materiales determina en gran medida los costos iniciales de adquisición. Podemos comparar el costo de una válvula de acero al carbono WCB estándar directamente con el acero inoxidable SS304, SS316 o aleaciones dúplex especializadas. WCB ofrece un porcentaje de ahorro estándar de aproximadamente un 30 % a un 50 % cuando la resistencia a la corrosión no es el factor principal. No infle su CAPEX inicial especificando aleaciones innecesariamente.

Comparación de la línea base de costos de materiales

La complejidad del diseño también genera costos iniciales. Debe evaluar la diferencia entre una 2 o 3 piezas válvula de bola de cuerpo dividido de y alternativas completamente soldadas. Las configuraciones de cuerpo dividido utilizan uniones atornilladas. Requieren procesos estándar de fundición y mecanizado. Las carrocerías totalmente soldadas exigen una soldadura robótica compleja y pruebas especializadas. Esto aumenta significativamente el precio de compra inicial.

Los equipos de adquisiciones deben identificar la curva de precios flotante versus muñón. Una válvula flotante de alta especificación eventualmente excede el costo de un diseño de muñón estándar. Esta intersección generalmente ocurre alrededor de la marca de 4 a 6 pulgadas para presiones Clase 300. Los fabricantes deben utilizar enormes cantidades de material para reforzar una válvula flotante de gran tamaño. Los diseños de muñón distribuyen la tensión de manera más eficiente, lo que hace que su producción sea más económica en diámetros más grandes.

Gráfico de curva de precios flotante versus muñón

OPEX y seguridad operativa: el retorno de la inversión de una válvula accionada por caja de cambios

La gestión del par en líneas de gran diámetro es una cuestión de seguridad crítica. Una válvula operada por caja de cambios manual reduce drásticamente la intervención mecánica requerida por parte del personal de campo. Los operadores giran un volante varias veces para mover la bola interna una fracción de grado. Esta ventaja mecánica evita una tensión severa del operador. Protege a su equipo de mantenimiento cuando manipula líneas de alta presión.

La operación con engranajes proporciona una excelente defensa contra el golpe de ariete. La apertura o cierre rápido de una tubería grande crea picos de presión masivos. Estos picos viajan río abajo y pueden romper tuberías o destruir instrumentación sensible. Una caja de cambios obliga mecánicamente al operador a golpear la pelota lentamente.

• Regula la velocidad del fluido de forma segura.

• Protege la infraestructura de tuberías aguas abajo de las ondas de choque.

• Previene el cierre repentino de la válvula.

• Prolonga la vida útil de los sellos de bombas adyacentes.

Podemos enmarcar la caja de cambios manual como una estrategia inteligente de aplazamiento de capital. Usted logra un funcionamiento confiable hoy sin pagar por una costosa automatización. Preserva la flexibilidad de su proceso. Conservará la opción de actualizar un actuador eléctrico o neumático más adelante si aumenta la frecuencia del proceso. Esta estrategia mantiene bajos los presupuestos del primer día y, al mismo tiempo, prepara su canalización para el futuro.

Consideraciones de peso, espacio y costo de instalación

Debe comparar cuidadosamente la huella dimensional de su equipo. Evaluamos las dimensiones cara a cara y los requisitos de espacio operativo de una válvula de muñón con bridas engranadas frente a válvulas de compuerta o mariposa comparables. Las válvulas de compuerta requieren un amplio espacio vertical para sus vástagos ascendentes. Las válvulas de mariposa ahorran espacio pero a menudo restringen el flujo. Un diseño de bola de muñón ofrece una excelente capacidad de flujo con una huella vertical moderada y predecible.

Los cuerpos de fundición WCB y los pesados ​​bloques de muñones internos añaden un peso sustancial. Debe tener en cuenta la infraestructura de soporte de las tuberías. Muchos compradores ignoran los costos de ingeniería ocultos de los soportes estructurales de las tuberías. El equipo pesado requiere plataformas de concreto robustas, marcos de acero estructural y soportes de tubería reforzados para evitar que la tubería se hunda.

Las conexiones bridadas estandarizadas simplifican la mano de obra y la puesta en servicio. Ofrecen claras ventajas sobre las alternativas de soldadura a tope durante la fase de instalación.

1. Eliminan la necesidad de costosa mano de obra de soldadura en el sitio.

2. Evitan las extensas pruebas no destructivas (NDT) que normalmente se requieren para las uniones soldadas.

3. Reducen drásticamente el tiempo de alineación física en la zanja.

4. Permiten a los técnicos atornillar el equipo en su lugar utilizando herramientas manuales estándar.

Marco de evaluación del desgaste y mantenimiento del ciclo de vida

La accesibilidad para el mantenimiento determina el éxito operativo a largo plazo. Debemos evaluar la reparabilidad en campo del diseño de muñón de cuerpo dividido. Los técnicos pueden desatornillar fácilmente las piezas del cuerpo para acceder a los sellos y cojinetes internos. No es necesario cortarlo de la tubería.

Los sistemas de inyección de sellador secundario sirven como una importante característica de ahorro de OPEX. Si un asiento principal se raya con escombros, no es necesario que apague la planta inmediatamente. Puede bombear sellador especializado directamente en los accesorios de inyección del asiento y del vástago. Esto restaura temporalmente el sello. Permite que la planta siga funcionando de forma segura hasta el próximo mantenimiento programado. Prolonga significativamente los intervalos entre revisiones físicas.

Debemos contrastar el perfil de desgaste de diferentes diseños para evaluar la longevidad esperada del ciclo de vida. Los diseños de muñones de bolas fijas presentan un desgaste del asiento muy predecible. Los asientos con resorte mantienen una presión constante y uniforme contra la pelota. Por el contrario, las válvulas flotantes de alta presión empujan la bola violentamente hacia el asiento aguas abajo, creando un desgaste acelerado y desigual. En un horizonte de 10 a 15 años, el perfil de desgaste de bola fija da como resultado menos paradas de emergencia. Reemplazará menos piezas blandas. Esta frecuencia de mantenimiento estable mantiene su OPEX a largo plazo predecible y manejable.

Lista de verificación de especificaciones y riesgos de implementación

La selección inadecuada de la relación de transmisión introduce graves riesgos operativos. Le recomendamos encarecidamente que no especifique lo suficiente la relación de la caja de cambios para ahorrar unos cuantos dólares. Una relación inadecuada da como resultado un esfuerzo manual inaceptable bajo presión diferencial máxima (MDP). Los operadores pueden recurrir al uso de barras tramposas en el volante. Esta práctica rutinariamente despoja los engranajes internos y anula las garantías.

Debes respetar rigurosamente los límites de temperatura y materiales. La especificación de una válvula de bola de muñón con brida WCB en aplicaciones bajo cero plantea un riesgo catastrófico. El acero al carbono WCB se vuelve quebradizo a temperaturas extremadamente bajas. Debe especificar grados LCB o LCC para ambientes fríos. Además, WCB no puede manejar medios altamente corrosivos. Las líneas ácidas degradarán el acero al carbono rápidamente.

Asegúrese de que sus listas de verificación de adquisiciones exijan un cumplimiento y una documentación estrictos. Exija el cumplimiento de API 6D y ASME B16.34 para la integridad estructural. Exigir certificación de pruebas de seguridad contra incendios según API 607. Incluir estándares de emisiones fugitivas como API 641 para cumplimiento ambiental. La falta de estas certificaciones puede resultar en severas multas regulatorias. Los reguladores pueden exigir reemplazos inmediatos y costosos si instala equipos que no cumplen con las normas.

Conclusión

La configuración de muñón bridado WCB con caja de cambios manual representa el punto óptimo absoluto para las tuberías industriales. Equilibra perfectamente la eficiencia de CAPEX con la confiabilidad mecánica. Maneja altas presiones, evita la tensión del operador y garantiza un cierre hermético en aplicaciones estándar de gran diámetro.

Recomendamos encarecidamente realizar una revisión final de ingeniería antes de emitir una orden de compra. Debe verificar nuevamente la presión diferencial máxima y verificar la composición exacta del medio. Pequeñas variaciones químicas en el fluido pueden alterar drásticamente sus requisitos de material.

Indique a sus evaluadores de adquisiciones que consulten hoy mismo con ingenieros de aplicaciones dedicados. Pueden proporcionar cálculos de torsión precisos, recomendar relaciones de transmisión óptimas y proporcionar dibujos dimensionales personalizados. Una ingeniería minuciosa inicial garantiza décadas de funcionamiento impecable en el campo.

Preguntas frecuentes

P: ¿A qué tamaño debo cambiar de una válvula de bola flotante a una de muñón?

R: Los estándares de la industria generalmente dictan el cambio a un diseño de muñón de 4 pulgadas o más para aplicaciones Clase 150 y Clase 300. Las válvulas flotantes más grandes que esto generan un par de operación excesivo y sufren un desgaste acelerado del asiento aguas abajo debido a cargas de presión extrema.

P: ¿Se puede automatizar más adelante una válvula operada por caja de cambios manual?

R: Sí. La mayoría de las cajas de cambios modernas se montan directamente sobre una plataforma de montaje estandarizada ISO 5211 en el casquete de la válvula. Puede retirar fácilmente la caja de cambios manual en el campo y atornillar un actuador neumático o eléctrico sin alterar la presión interna de la tubería.

P: ¿Por qué elegir WCB en lugar de A105 forjado para una válvula de muñón con bridas?

R: Cast WCB ofrece disponibilidad y economía de tamaño superiores para aplicaciones de gran diámetro. Forjar un bloque A105 para un cuerpo de 8 o 12 pulgadas es increíblemente costoso y requiere mucho tiempo. Fundir WCB en formas complejas proporciona una resistencia excelente a una fracción del costo de fabricación.

P: ¿Una válvula de bola de cuerpo dividido tiene más fugas que una válvula completamente soldada?

R: No, siempre que se especifique y mantenga correctamente. Los diseños de cuerpo dividido utilizan uniones atornilladas robustas y estándares de juntas avanzados para garantizar un sellado hermético. Los cuerpos totalmente soldados están estrictamente reservados para tuberías subterráneas enterradas donde el acceso para mantenimiento es totalmente imposible.
