En infraestructuras de tuberías masivas, las fallas en el aislamiento de fluidos provocan tiempos de inactividad catastróficos. Generan severas multas ambientales y crean peligros de seguridad inmediatos. Las válvulas flotantes estándar fallan en estos entornos extremos. Mecánicamente son incapaces de soportar cargas dinámicas a esta escala. Los sistemas de alta presión exigen estructuras mecánicas especializadas. Debe evitar el aplastamiento del asiento para garantizar cierres confiables.
La solución requiere ingeniería avanzada. La válvula de bola de muñón con engranaje helicoidal de 30 pulgadas representa el estándar de la industria. Maneja el aislamiento de flujo a gran escala y alta presión sin esfuerzo. Confiamos en este diseño para infraestructuras críticas en todo el mundo. Previene explosiones peligrosas y garantiza un control operativo constante.
Aquí ofrecemos a los ingenieros de adquisiciones y directores de proyectos un marco riguroso. Aprenderá cómo evaluar y especificar este activo crítico. Detallamos cómo implementarlo de forma segura en el campo. También comprenderá cómo garantizar el cumplimiento estricto de los estrictos estándares de cero fugas.
Conclusiones clave
Mecánica de cero fugas: lograda mediante distribución de carga montada en muñón, asientos con resorte y capacidades de doble bloqueo y purga (DBB), verificables mediante pruebas API 6D.
Necesidad de actuación: Es obligatorio un mecanismo de válvula de engranaje helicoidal a 30 pulgadas para superar el torque de ruptura extremo y evitar golpes de ariete que dañan la tubería durante la operación.
Mantenimiento y TCO: una arquitectura de válvula de bola de muñón de 3 piezas reduce el costo total de propiedad (TCO) al permitir el mantenimiento en campo en línea sin retirar el cuerpo de la válvula de varias toneladas de la tubería.
Verificación de cumplimiento: las adquisiciones deben exigir certificaciones documentadas API 607 (seguridad contra incendios) y API 598/6D (pruebas) para validar las afirmaciones de desempeño.
La física de la "fuga cero" en sistemas de gran diámetro
Los diseños flotantes dependen de la presión del fluido para empujar la bola hacia el asiento. En una tubería de 30 pulgadas, la superficie es inmensa. La presión del fluido se multiplica en esta enorme área. La fuerza mecánica resultante es asombrosa. Aplasta fácilmente los asientos situados aguas abajo en diseños flotantes tradicionales. Los fabricantes resuelven esto utilizando un vástago superior y un eje de muñón inferior. Aseguran la pelota firmemente en su lugar. Estos muñones robustos absorben por completo la enorme presión de la línea. Impiden que la bola se desplace río abajo. Esto estabiliza completamente la válvula de bola de gran diámetro bajo tensión máxima.
Los diseños de muñones dependen en gran medida de asientos móviles dinámicos. Los resortes precargados se asientan cuidadosamente detrás de los anillos del asiento. Empujan constantemente los asientos blandos contra la bola estacionaria. Esta acción mecánica sella la válvula herméticamente durante estados de baja presión. Cuando la presión de la línea aumenta, la física cambia a su favor. El fluido aguas arriba empuja contra la superficie del anillo de asiento exterior. Esta fuerza del fluido presiona el asiento con más fuerza contra la superficie de la bola. Fortalece dinámicamente el sello primario. Este diseño inteligente garantiza un verdadero rendimiento de la válvula con cero fugas bajo cargas variables.
La capacidad de doble bloqueo y purga (DBB) ofrece importantes ventajas de seguridad operativa. Los operadores pueden aislar las presiones aguas arriba y aguas abajo simultáneamente. Esto permite a los equipos de mantenimiento drenar la cavidad central del cuerpo de forma segura. Usted demuestra la integridad de los sellos internos en tiempo real. Dependemos en gran medida de DBB para procedimientos de mantenimiento posteriores seguros.
Cierre la unidad completamente para bloquear ambas direcciones del flujo.
Abra el puerto de purga de la cavidad del cuerpo para liberar el líquido atrapado.
Supervise de cerca el puerto de purga para detectar fugas continuas de líquido.
Confirme un sello hermético inmediatamente si el flujo se detiene por completo.
Por qué el funcionamiento del engranaje helicoidal es obligatorio para una válvula de bola de 30 pulgadas
La enorme infraestructura de oleoductos requiere una fuerza física significativa para funcionar. La alta fricción entre los asientos de polímero y la bola de metal crea resistencia. Una línea de 30 pulgadas opera constantemente bajo una presión de trabajo extrema. Esto genera un inmenso requisito de par de arranque. Una palanca manual estándar no puede superar esta barrera física de forma segura. Es absolutamente necesaria asistencia mecánica para hacer funcionar la unidad. Operar sin reducción mecánica corre el riesgo de sufrir lesiones graves o fallas en el equipo.
Los reductores de engranajes resuelven este problema de par extremo de manera eficiente. Un mecanismo de válvula de tornillo sin fin proporciona una inmensa ventaja mecánica. Traduce una mínima entrada manual en un enorme par de salida. Un solo operador puede girar fácilmente el volante bajo presión total. El gusano encaja suavemente en la rueda dentro de la carcasa. Esto garantiza capacidades de anulación manual segura durante cortes de energía inesperados. Mantiene su tubería controlable en escenarios de cierre de emergencia.
El control de la velocidad es fundamental para la seguridad general de las tuberías. El cierre rápido de tuberías masivas crea picos de presión altamente peligrosos. Este fenómeno destructivo se conoce universalmente como golpe de ariete. Envía una onda de choque que viaja hacia atrás a través del fluido. El diseño lento y de múltiples vueltas de una válvula de bola con muñón de engranaje helicoidal evita por completo el cierre rápido. Los operadores físicamente no pueden cerrar la línea demasiado rápido. Este límite de velocidad mecánico deliberado protege las tuberías aguas arriba de rupturas catastróficas.

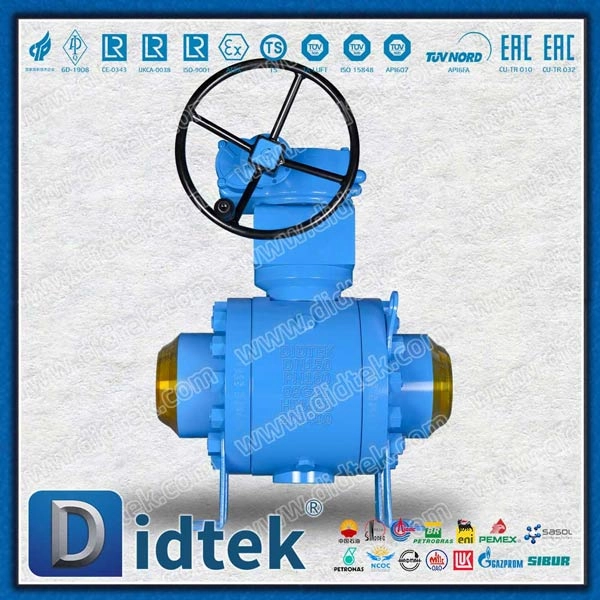

Evaluación de la arquitectura: la ventaja de la válvula de bola de muñón de 3 piezas
La elección del material dicta el rendimiento a largo plazo en tuberías masivas. Los ingenieros deben evaluar estrictamente los cuerpos de acero forjado versus los de acero fundido. Las piezas fundidas suelen contener huecos ocultos y porosidad interna. Estos defectos microscópicos comprometen la seguridad bajo estrés mecánico extremo. El acero forjado proporciona una estructura de grano metálico uniforme y de alta densidad. Presionamos el metal caliente bajo una presión masiva durante la fabricación. Esto garantiza una porosidad cero y una integridad estructural superior. La construcción forjada es la opción más segura para el aislamiento de alta presión.
La infraestructura pesada exige opciones de servicio altamente eficientes. Una válvula de bola de muñón de 3 piezas ofrece importantes beneficios prácticos en el campo. Puede desatornillar y quitar la sección central fácilmente. Esto proporciona acceso directo para un rápido reemplazo del asiento. Nunca es necesario desacoplar los enormes extremos de la tubería. Elimina la necesidad de utilizar equipos de aparejo pesado durante las reparaciones de rutina. Minimiza significativamente el tiempo de inactividad operativa con esta arquitectura modular.
Las uniones de tuberías a menudo requieren conexiones de brida únicas. Los diseños de tres piezas permiten conexiones finales mixtas sin problemas. Es posible que necesite un lado con bridas y otro lado soldado a tope. Este enfoque modular se adapta rápidamente a cualquier requisito de ingeniería específico. Simplifica la instalación en proyectos complejos de modernización.
Método de fabricación
Estructura interna
Riesgo de porosidad
Idoneidad para alta presión
Acero forjado
Grano alineado de alta densidad
Riesgo cero
Excelente
Acero fundido
Grano aleatorio y poroso.
Alto riesgo de vacíos
Moderado a pobre
Especificaciones y cumplimiento: qué debe verificar la adquisición
El término "fuga cero" requiere definiciones legales y técnicas estrictas. Los equipos de adquisiciones deben exigir pruebas documentadas de desempeño. Debe revisar atentamente los certificados de prueba API 6D y API 598. Estos cubren las estrictas fases de pruebas hidrostáticas y neumáticas. El fabricante presuriza la carcasa y los asientos con agua y aire. Verifican que la unidad cumpla con estrictos criterios de fuga antes del envío. Nunca acepte una unidad sin estos informes de prueba de aceptación de fábrica firmados.
La seguridad contra incendios no es negociable en entornos industriales peligrosos. Debe verificar inmediatamente el cumplimiento del diseño a prueba de incendios API 607. Los asientos primarios de polímero blando se quemarán rápidamente durante un incendio. Los sellos secundarios de metal a metal deben activarse instantáneamente para evitar la liberación de combustible. Los resortes empujan el soporte metálico del asiento contra la bola. También requerimos en el diseño dispositivos de puesta a tierra antiestáticos robustos. Previenen la peligrosa generación de chispas por la fricción interna del fluido.
Los metales deben cumplir especificaciones químicas exactas para garantizar la seguridad. Los especificadores deben exigir informes de pruebas de fábrica (MTR) para todos los componentes. Estos documentos rastrean el origen metalúrgico de todas las piezas que contienen presión. También debe verificar el estricto cumplimiento de NACE MR0175. Esto es absolutamente obligatorio para entornos con gases ácidos o H2S. Controla la dureza del material para evitar fisuras catastróficas por tensión de sulfuro. Una válvula de bola de 30 pulgadas defectuosa en servicio amargo provoca fugas de gas mortales.
Realidades de la implementación: instalación, mantenimiento y mitigación de riesgos
Mover una unidad de varias toneladas plantea enormes desafíos logísticos en el sitio. Debe planificar cuidadosamente el montaje de la instalación con los ingenieros. Las orejas de elevación integradas son absolutamente esenciales para una elevación segura. Nunca debe levantar la unidad por el volante del reductor. La tubería debe contar con soportes estructurales adecuados directamente debajo. Esto evita que el inmenso peso cree momentos de flexión en las bridas. La flexión de la brida distorsiona el cuerpo y provoca fugas exteriores inmediatas.
La transparencia revela los verdaderos puntos de falla en las operaciones sobre el terreno. La contaminación interna causa la gran mayoría de las fallas tempranas en los sellos. Los residuos de tuberías, la escoria de soldadura y el lavado inicial inadecuado son los culpables más comunes. Estas partículas duras raspan agresivamente los suaves asientos de polímero. Provocan marcas profundas en la superficie de la bola pulida. Esto arruina inmediatamente la capacidad de cero fugas de la unidad. Debe garantizar una limpieza absoluta antes de poner en servicio la línea.
La atención de rutina extiende significativamente la vida útil operativa en entornos hostiles. Necesita un programa de mantenimiento de campo realista y estricto. Inyecte selladores de válvulas sintéticos periódicamente a través de los accesorios del asiento de emergencia. Realice un ciclo completo de la unidad a intervalos regulares programados. Esta simple acción evita la acumulación de incrustaciones duras en la superficie de la bola.
Mejor práctica: Lave completamente toda la tubería antes de la primera operación.
Mejores prácticas: realice un ciclo de la unidad al 100 % cada seis meses para evitar que se pegue.
Error común: usar tipos de grasa incorrectos que endurecen y arruinan los sellos del asiento.
Error común: Olvidarse de instalar soportes de tubería robustos directamente debajo de las pesadas bridas.
Conclusión
Sus criterios de evaluación técnica deben ser estrictamente inflexibles. Una unidad altamente calificada debe presentar un verdadero diseño de muñón. La reducción de marchas es un requisito absoluto para un funcionamiento manual seguro. Debe verificar la construcción forjada rastreable para una máxima integridad de presión. Las capacidades DBB documentadas son obligatorias para un aislamiento seguro del campo aguas abajo. Estas características garantizan un rendimiento a largo plazo en aplicaciones críticas.
No emita una orden de compra a ciegas a ningún fabricante. Solicite primero dibujos certificados del Acuerdo General (GA). Revise las tablas de torsión específicas proporcionadas por el equipo de ingeniería. Verifique los valores exactos de CV (coeficiente de flujo) para la unidad. Alinee estas cifras estrechamente con sus modelos de flujo hidráulico específicos. Esto garantiza una integración perfecta y evita cuellos de botella operativos inesperados.
Preguntas frecuentes
P: ¿Cuál es el plazo de entrega estándar para una válvula de bola de muñón personalizada de 30 pulgadas?
R: Las realidades de la cadena de suministro influyen en gran medida en los cronogramas de entrega a gran escala. Por lo general, debería esperar un plazo de entrega de 16 a 24 semanas. Este plazo depende completamente de la disponibilidad de forjado y de los grados de materiales específicos. Las aleaciones exóticas o los requisitos de pruebas especializadas ampliarán aún más este cronograma. Planifique sus ciclos de adquisiciones con anticipación para evitar retrasos críticos en los proyectos.
P: ¿Se puede automatizar una válvula de tornillo sin fin más adelante?
R: Sí, la modernización de la automatización es una práctica estándar en la industria. Las unidades modernas cuentan con almohadillas de montaje superiores estándar ISO 5211. Estas almohadillas de ingeniería permiten la adaptación perfecta de actuadores eléctricos, neumáticos o hidráulicos. Simplemente retire la caja de cambios manual y atornille el nuevo actuador directamente a la brida de montaje existente.
P: ¿Cómo maneja una válvula de cero fugas las aplicaciones criogénicas?
R: Los entornos criogénicos requieren modificaciones de ingeniería altamente especializadas. Los fabricantes instalan bonetes extendidos para mantener la empaquetadura del vástago alejada del frío extremo. Esto evita que los materiales de embalaje vitales se congelen y se agrieten. También utilizan sellos de labio de polímero especializados diseñados específicamente para permanecer flexibles en entornos criogénicos y de GNL hostiles.
P: ¿Cómo se solucionan los problemas de una fuga en el asiento de una válvula de muñón en el campo?
R: Primero debes seguir un paso de diagnóstico estricto. Verifique la fuga a través de la válvula de purga del cuerpo. Si el líquido gotea continuamente, utilice el sistema de inyección de sellador de emergencia. Bombear sellador sintético pesado dentro del anillo del asiento crea un sello temporal. Esto actúa como una retención confiable hasta que pueda programar un apagado completo.
