Válvula de bola de muñón de tres vías: cómo elegir para el servicio desviador

En el control de fluidos industriales de alta presión, la desviación confiable del flujo es fundamental para la integridad y seguridad del sistema. Las instalaciones de proceso exigen un enrutamiento fluido de medios agresivos. Necesita componentes fabricados para manejar fuerzas hidráulicas extremas de forma segura. Depender de diseños de bolas flotantes estándar para aplicaciones de desviadores exigentes a menudo provoca un rápido desgaste del asiento, un par de funcionamiento excesivo y fugas catastróficas bajo altas presiones diferenciales. Estas fallas interrumpen las operaciones de la planta y plantean graves riesgos ambientales. Los operadores de plantas frecuentemente enfrentan válvulas atascadas o fallas prematuras de componentes durante transiciones críticas. La válvula de bola de muñón de tres vías ancla mecánicamente la bola, absorbiendo la presión de la línea y garantizando un cambio preciso. Sin embargo, una especificación correcta requiere una evaluación rigurosa de la geometría del puerto, la dinámica del flujo y el diseño del sistema. Proporcionamos a los ingenieros de procesos y a los equipos de adquisiciones un marco claro y neutral respecto de los proveedores para evaluar, especificar e integrar válvulas desviadoras montadas en muñones.

Conclusiones clave

• Muñón sobre flotación: el montaje del muñón es obligatorio para el servicio del desviador de alta presión para evitar el aplastamiento del asiento aguas abajo y mantener predecible el par de accionamiento.

• La geometría del puerto dicta la función: una válvula de bola con puerto L es estándar para conmutación estricta (desvío), mientras que una válvula de bola con puerto T ofrece opciones de flujo continuo pero corre el riesgo de mezcla transitoria.

• El diseño del sistema importa: reemplazar dos válvulas de bloqueo separadas por una válvula de bola de 3 vías reduce el espacio ocupado por las tuberías y garantiza una conmutación sincronizada, aunque requiere una planificación de mantenimiento específica.

• Escalado de actuación: Los diseños de muñón tienen un par base más bajo, pero el servicio del desviador requiere un tamaño de actuador conservador para manejar la resistencia dinámica del fluido durante la fase de transición.

Por qué el servicio desviador exige un diseño de muñón (sobre bola flotante)

Los ingenieros suelen subestimar el empuje hidráulico presente en las aplicaciones de desvío. En un escenario de válvula desviadora de alta presión , la presión agresiva de la línea fuerza constantemente la bola interna contra el puerto cerrado aguas abajo. Las válvulas de bola flotante dependen completamente de esta presión para lograr un sello. Empujan la bola no anclada directamente hacia el asiento blando situado aguas abajo.

La alta presión diferencial en configuraciones flotantes de tres vías provoca múltiples modos de falla grave. Crea un desgaste desigual del asiento porque el fluido aplasta agresivamente el asiento aguas abajo. Esta fricción extrema hace que la válvula se "atasque" con el tiempo. Luego, los operadores deben instalar actuadores de gran tamaño para superar la fricción estática resultante. Con el tiempo, el asiento deformado permite una fuga de derivación catastrófica.

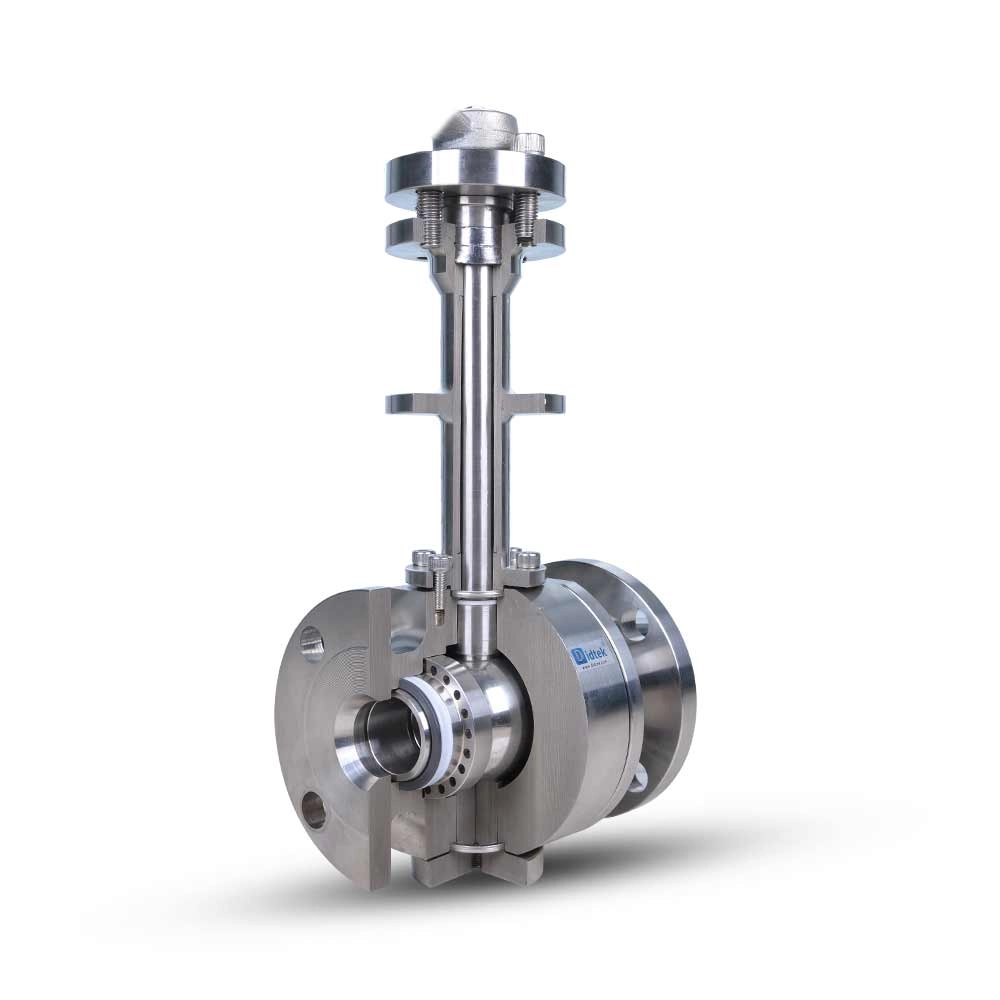

El montaje con muñón resuelve por completo estas limitaciones mecánicas. El diseño de muñón ancla mecánicamente la bola en la parte superior e inferior mediante ejes robustos. Este anclaje estructural absorbe completamente el empuje hidráulico. Aleja la carga pesada de los delicados asientos y la transfiere al robusto cuerpo forjado de la válvula. Los asientos sólo necesitan pequeños resortes internos para mantener el sello contra la bola.

Puede identificar una instalación de desviador exitosa observando criterios específicos. La operación debe demostrar los siguientes puntos de referencia:

• Par de funcionamiento significativamente menor en comparación con sus equivalentes flotantes.

• Vida útil extendida del asiento que requiere menos paradas de mantenimiento planificadas.

• Capacidad de sellado bidireccional o multidireccional verificable en todos los puertos.

• Rendimiento estable del actuador sin necesidad de recalibración frecuente.

Puerto L frente a puerto T: selección de la geometría adecuada para el desvío

La selección de la geometría del puerto interno correcta determina cómo se realizan las transiciones fluidas entre las rutas de las tuberías. Los ingenieros deben elegir entre dos configuraciones de bolas principales según los requisitos del proceso.

Válvula de bola con puerto L (desvío estricto)

Una válvula de bola con puerto L requiere una rotación de 90 grados para dirigir el flujo desde una entrada común a una de dos salidas mutuamente excluyentes. El canal interno forma un ángulo recto. Enruta estrictamente los medios a la ruta A o a la ruta B.

Debe especificar esta geometría para el cierre absoluto de la línea alternativa. Sobresale en aplicaciones que requieren una segregación estricta de las rutas de fluidos. Sin embargo, este diseño tiene una clara limitación mecánica. La detención completa del flujo ocurre momentáneamente durante la rotación de 90 grados. Los ingenieros llaman a esto un escenario de "cabeza muerta". Las bombas aguas arriba experimentarán brevemente un flujo cero, lo que puede activar sistemas de alivio de seguridad si no se administran.

Válvula de bola con puerto en T (flujo continuo y división)

Una válvula de bola con puerto en T presenta un canal interno directo intersectado por un canal perpendicular. Es totalmente capaz de desviar el flujo mediante una capacidad de giro de 180 grados. Sin embargo, los fabricantes lo diseñan principalmente para dividir flujos o mezclar múltiples entradas.

Esta configuración funciona mejor para aplicaciones donde los equipos ascendentes no pueden desconectarse. Permite la conmutación "hacer antes de romper". La válvula abre ligeramente el nuevo camino del flujo antes de cerrar completamente el antiguo. Esto evita picos de presión aguas arriba. La principal limitación es el mayor riesgo de contaminación cruzada temporal. Pequeñas cantidades de fluido de la ruta A se mezclarán con la ruta B durante la rotación de transición.

Tabla: Comparación de características de geometría de puerto

El debate sobre ingeniería: una válvula de 3 vías versus dos válvulas separadas

Los ingenieros químicos e hidráulicos debaten con frecuencia sobre la arquitectura óptima para la desviación del flujo. Puede enrutar fluidos utilizando una única válvula multipuerto o una combinación de válvulas de bloque estándar. Ambos enfoques ofrecen beneficios operativos únicos.

La elección de una única válvula de bola de 3 vías garantiza la sincronización. Se vuelve mecánicamente imposible tener ambas líneas abiertas o cerradas incorrectamente si se conectan correctamente. Esto proporciona un mecanismo de enrutamiento a prueba de fallos. También reduce significativamente el espacio que ocupan las tuberías y el costo de instalación. Elimina la necesidad de un complejo conector de tubería con unión en T, una segunda válvula de bloqueo pesada y un actuador automatizado redundante.

Alternativamente, el uso de dos válvulas de 2 vías separadas ofrece un aislamiento de mantenimiento superior. A los técnicos les resulta mucho más fácil dar servicio a una línea específica mientras mantienen operativa la otra a través de bucles de derivación. Las válvulas separadas también garantizan un control absoluto de la contaminación. No enfrenta ningún riesgo de cruce transitorio que a veces puede ocurrir dentro de la cavidad de una válvula multipuerto durante la rotación.

Recomendamos una matriz de decisión estructurada para esta elección arquitectónica. Elija la opción multipuerto único cuando el espacio físico, el costo del proyecto y la activación sincrónica sean primordiales. Elija válvulas dobles separadas si el aislamiento absoluto de la línea durante las transiciones sigue siendo un requisito estricto de cumplimiento normativo.

Criterios de especificación clave para aplicaciones industriales e hidráulicas

Las especificaciones adecuadas evitan fallos prematuros en entornos hostiles. Debe evaluar rigurosamente los materiales del asiento, los límites de presión y las fuerzas de actuación.

Selección del material del asiento basada en el medio

1. Analice la pureza de los medios de proceso: los asientos blandos fabricados con PTFE, nailon o PEEK funcionan excelentemente para fluidos limpios. PEEK se vuelve obligatorio para temperaturas y presiones elevadas debido a su rigidez mecánica.

2. Evalúe la abrasividad de los medios: los asientos metálicos recubiertos con carburo de tungsteno o carburo de cromo son obligatorios para los medios abrasivos. Debe especificar asientos metálicos para lodos o servicios severos de alta temperatura donde los plásticos blandos se derretirían o erosionarían.

Clasificaciones de presión y tamaño de orificio

Debe hacer coincidir cuidadosamente las clasificaciones de clase ASME o ANSI con los picos de presión previstos del sistema. Esta coincidencia se vuelve particularmente crucial cuando se especifica una válvula de bola hidráulica para maquinaria pesada. Los accesorios de los tractores y las prensas industriales generan enormes picos de presión durante el funcionamiento. El cuerpo de la válvula debe contener estos picos transitorios de forma segura.

Además, los ingenieros deben decidir entre configuraciones de paso total y de paso reducido. Los modelos de paso total mantienen canales de flujo del tamaño de una tubería, minimizando las caídas de presión. Los modelos de diámetro reducido crean cambios en la velocidad del flujo y caídas de presión menores, pero reducen el peso y el tamaño general del componente.

Consideraciones sobre el tamaño del actuador

La actuación requiere cálculos de ingeniería precisos. No dimensione su actuador automatizado basándose únicamente en el par estático. Debe tener en cuenta activamente el par dinámico de "desprendimiento" necesario para cambiar las vías del flujo bajo presión diferencial máxima. La resistencia del fluido cambia significativamente a medida que la pelota gira a mitad de su recorrido. Aplique siempre un factor de seguridad conservador a sus cálculos de torsión.

Riesgos de implementación y lecciones de implementación

La instalación de un sistema complejo de desviación de flujo introduce riesgos operativos específicos. Los ingenieros de procesos deben anticipar las perturbaciones del sistema y los factores ambientales durante la puesta en servicio.

Las válvulas automatizadas de acción rápida pueden provocar fuertes golpes de ariete cuando se produce un rumbo muerto en una configuración de puerto L. La energía cinética del fluido en movimiento se detiene instantáneamente, creando una onda de choque destructiva. Puede mitigar este riesgo controlando activamente la velocidad del actuador. Utilice limitadores de control de flujo en actuadores neumáticos para ralentizar la rotación. Si utiliza actuadores eléctricos, implemente variadores de frecuencia (VFD) para reducir la velocidad durante los grados finales de cierre.

También debe abordar el alivio de la presión de la cavidad. Los diseños de muñón atrapan inherentemente un pequeño volumen de líquido en la cavidad del cuerpo entre los asientos. Si el medio del proceso se expande debido a los cambios de temperatura ambiente, la presión atrapada aumenta rápidamente. Los mecanismos de alivio de la cavidad son fundamentales para evitar el bloqueo de la válvula o una ruptura catastrófica del cuerpo. Especifique asientos de alivio automático (efecto de pistón único) o válvulas de purga de cavidad externa para gestionar esta expansión.

Finalmente, la orientación de la instalación afecta drásticamente la longevidad. La orientación del vástago hacia arriba es una práctica estándar para evitar la acumulación de desechos pesados ​​en el área sensible del empaque. La orientación vertical adecuada resulta especialmente importante en escenarios de flujo multidireccional. Los sedimentos pueden depositarse de manera impredecible dentro del cuerpo de la válvula, lo que provoca daños abrasivos en el cojinete del muñón inferior si se orienta incorrectamente.

Conclusión

La elección de una válvula de bola de muñón de tres vías para el servicio de desviador requiere un análisis de ingeniería cuidadoso. Debe priorizar la estabilidad mecánica seleccionando un diseño anclado con muñón en lugar de alternativas flotantes. La evaluación de su geometría de enrutamiento precisa entre una estricta desviación del puerto L o una mezcla continua del puerto T dicta la seguridad de su sistema. La gestión de la mecánica del flujo transitorio evita costosos daños al equipo.

Los ingenieros deben tomar medidas inmediatas compilando una hoja de datos de proceso completa. Detalle su presión diferencial máxima esperada en todos los puertos. Defina su riesgo de cruce aceptable, decidiendo formalmente entre operaciones de hacer antes de romper y de romper antes de hacer. Confirme su disponibilidad de actuación in situ antes de acercarse a los fabricantes para obtener una lista final.

Preguntas frecuentes

P: ¿Se puede utilizar una válvula de bola con puerto en T estrictamente para servicio de desvío?

R: Sí, al usar un actuador con topes de 90 grados, un puerto en T puede actuar como desviador. Sin embargo, permitirá brevemente el flujo hacia ambos puertos aguas abajo simultáneamente durante la transición mecánica. Esto lo hace inadecuado si es necesario un aislamiento estricto de la ruta.

P: ¿Por qué no se recomienda una válvula de bola flotante para aplicaciones de desvío de alta presión?

R: La alta presión empuja agresivamente la bola flotante hacia el asiento cerrado aguas abajo. Este empuje físico constante conduce a una rápida deformación del asiento, fugas de derivación y fricción excesiva. Los requisitos de torque resultantes abruman fácilmente a los actuadores automatizados estándar.

P: ¿Cuál es la diferencia entre "hacer antes de romper" y "romper antes de abrir" en válvulas de 3 vías?

R: "Make-before-break" conecta la nueva ruta de flujo antes de cerrar completamente la anterior. Esto evita picos de presión pero permite la mezcla de fluidos. "Break-before-make" cierra completamente el primer camino antes de abrir el segundo. Esto evita que se mezcle por completo, pero provoca un bloqueo momentáneo del cabezal muerto.

P: ¿Las válvulas de muñón de 3 vías son adecuadas para flujo bidireccional?

R: Sí. Debido a que los muñones mecánicos anclan firmemente la bola y los asientos internos generalmente están cargados por resorte contra la superficie de la bola, manejan el fluido que ingresa desde cualquier dirección sin esfuerzo. Esto difiere significativamente de muchos diseños flotantes unidireccionales.
