Especificar un control de flujo automatizado en entornos explosivos conlleva enormes riesgos operativos. Las instalaciones que operan en entornos de Zona 1, Zona 2 o Clase I División 1/2 enfrentan riesgos constantes de ignición. Una sola chispa eléctrica interna puede provocar una falla catastrófica en la instalación si los gases volátiles rodean el equipo. Una válvula de bola motorizada a prueba de explosiones debe contener por completo las fuentes de ignición internas para evitar que lleguen a atmósferas externas. Al mismo tiempo, la arquitectura mecánica de muñón gestiona de forma segura transferencias de fluidos de ciclo alto y alta presión sin fallar bajo tensión.
Creamos esta guía para brindarles a los ingenieros un marco de evaluación técnica preciso. Aprenderá cómo preseleccionar de manera efectiva ensambles totalmente certificados y que cumplan con API 6D. Cubrimos la eficiencia del torque, los estándares de cumplimiento, el tamaño del actuador y la selección de materiales. Si sigue este marco, podrá seleccionar con confianza la solución de control de flujo adecuada. Protegerá sus instalaciones sin sobreespecificar componentes ni dejar su tubería subprotegida.

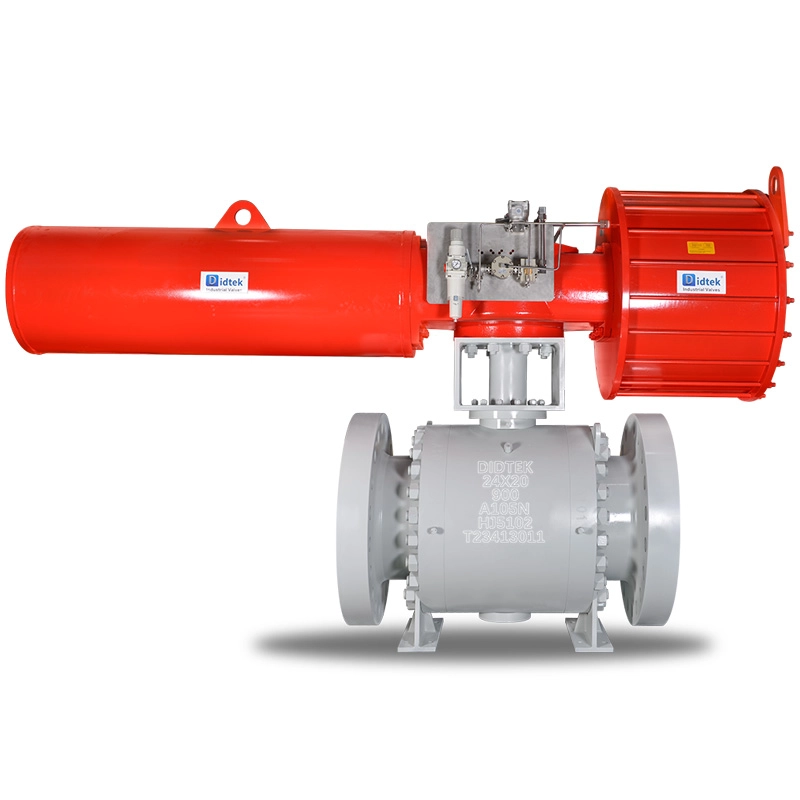

Los diseños montados en muñones reducen drásticamente el par de operación, lo que permite actuadores a prueba de explosiones más pequeños y rentables.
La validación de las certificaciones ATEX/IECEx o NEMA 7/9 requiere verificar tanto el cuerpo de la válvula (antiestático/a prueba de incendios) como la carcasa del actuador eléctrico.
Las capacidades de doble bloqueo y purga (DBB) son estándar en los diseños de muñones, lo que proporciona un aislamiento crítico verificable en tuberías de áreas peligrosas.
El tamaño del actuador debe tener en cuenta la presión diferencial máxima (MDP) más un factor de seguridad del 20 al 30 % para evitar que el motor se cale en escenarios de parada de emergencia.
Las tuberías industriales manejan fluidos volátiles bajo estrés extremo. Las válvulas flotantes estándar dependen de la presión de la línea para empujar la bola hacia el asiento aguas abajo. Esto funciona bien para líneas pequeñas. Sin embargo, los sistemas de alta presión exigen un enfoque mecánico diferente. Cuando los tamaños de las líneas exceden las dos pulgadas o las presiones superan la Clase 300, un diseño flotante a menudo falla. La fricción se vuelve demasiado alta. Debe especificar una válvula de muñón eléctrica . Los diseños montados en muñones aseguran la bola en la parte superior e inferior. Absorben la carga mecánica. Esto evita el aplastamiento del asiento y garantiza un rendimiento constante.
La arquitectura de bola fija reduce drásticamente la fricción del asiento. Una menor fricción se traduce directamente en un menor par operativo. Esta reducción del par es crucial. Previene la sobrecarga del motor del actuador. Las caladas del motor representan un punto crítico de falla en cualquier válvula de bola con actuador eléctrico . Cuando reduce el requisito de par, puede reducir el tamaño del motor eléctrico. Los motores más pequeños consumen menos corriente y generan menos calor. Esto hace que el cumplimiento térmico en áreas peligrosas sea mucho más fácil de lograr.
La seguridad en la transferencia de medios volátiles requiere un aislamiento verificable. Las válvulas de muñón logran esto mediante la mecánica de doble bloqueo y purga (DBB). Los asientos con resorte presionan contra la bola fija. Cuando están cerrados, los asientos situados aguas arriba y aguas abajo aíslan la cavidad central del cuerpo. Puede purgar la presión de la cavidad a través de una válvula de drenaje manual. Esto demuestra que no hay fugas en ambos asientos. Double Isolation and Bleed (DIB) va un paso más allá. Los diseños DIB proporcionan dos superficies para sentarse en un solo lado, lo que garantiza barreras de seguridad redundantes para operaciones de mantenimiento críticas.
La electricidad estática representa una grave amenaza en entornos explosivos. Los fluidos que fluyen generan carga estática. La bola de metal se asienta sobre asientos no metálicos. Esto lo aísla eléctricamente del cuerpo de la válvula. En un ambiente de gas volátil, una chispa estática repentina provoca una ignición inmediata. Los ingenieros deben asegurarse de que el diseño incluya mecanismos antiestáticos. Por lo general, se trata de émbolos metálicos accionados por resorte. Proporcionan un camino continuo de conexión a tierra desde la bola hasta el vástago y desde el vástago hasta la carrocería.
Muchos ingenieros no entienden cómo funciona una válvula a prueba de explosiones . La carcasa del actuador no impide la entrada de gases explosivos. En cambio, un gabinete Ex d (a prueba de llamas) espera entrada de gas interna. Cuando una chispa eléctrica interna enciende el gas, el recinto contiene la explosión. Debe sobrevivir a la presión de la explosión. Luego, el recinto ventila los gases calientes en expansión a través de trayectorias de llama maquinadas con precisión. Estas juntas metálicas apretadas enfrían el gas que se escapa por debajo de la temperatura de autoignición de la atmósfera circundante.
Los proyectos globales requieren una atención cuidadosa a los diferentes estándares de certificación. Una válvula de bola motorizada ATEX cumple con las directivas europeas. Utiliza un sistema de zonas (Zona 1 o Zona 21) y clasifica los gases en los Grupos IIA, IIB o IIC. El hidrógeno pertenece al Grupo IIC y requiere los caminos de llama más estrechos. Las instalaciones norteamericanas utilizan el estándar NEMA 7/9. Esto se basa en el sistema de Clase y División. Verifique siempre los requisitos de la jurisdicción local antes de ordenar el equipo.
Las clases de temperatura, conocidas como códigos T, forman una barrera de seguridad crítica. El Código T dicta la temperatura superficial máxima permitida del equipo en las peores condiciones de funcionamiento. Debe comparar esta clasificación con la temperatura de autoignición específica del medio de su sitio. Si el motor se para, genera calor rápidamente. La superficie del gabinete nunca debe exceder el límite del Código T, o se convertirá en una fuente de ignición externa.
Clasificación del código T | Temperatura máxima de la superficie | Ejemplos comunes de medios volátiles |
|---|---|---|
T1 | 450°C (842°F) | Metano, Propano, Hidrógeno |
T2 | 300°C (572°F) | Acetileno, etileno |
T3 | 200°C (392°F) | Gasolina, combustible para aviones, hexano |
T4 | 135°C (275°F) | Éter dietílico, acetaldehído |
T5 | 100°C (212°F) | disulfuro de carbono |
T6 | 85°C (185°F) | Nitrito de etilo |
Evite el peligro de un cumplimiento gradual. No se puede simplemente atornillar un actuador certificado ATEX a una válvula estándar y considerar que el sistema es seguro. El conjunto acoplado debe mantener la integridad general del área peligrosa. El kit de montaje debe evitar chispas por fricción. El cuerpo de la válvula debe contar con certificaciones válidas de seguridad contra incendios y antiestática. Toda la unidad integrada requiere una revisión de seguridad integral.
Los oleoductos de alto riesgo exigen líneas de base mecánicas estrictas. API 6D gobierna el diseño y fabricación de válvulas para tuberías. Garantiza el espesor de pared adecuado, los mecanismos de alivio de la cavidad y los protocolos de prueba de presión. Además, una verdadera válvula de bola para áreas peligrosas debe pasar las pruebas de seguridad contra incendios API 607 o ISO 10497. Si un incendio en una instalación destruye los sellos blandos primarios, las superficies secundarias de asiento de metal con metal deben encajar. Esto evita que fugas de fluido catastróficas alimenten el fuego.
Seleccionar la metalurgia adecuada evita fallas catastróficas prematuras. Los medios volátiles suelen contener elementos corrosivos. Debe hacer coincidir los materiales del cuerpo y los adornos con la química del fluido específica.
Gas amargo (H2S): Debe seguir estrictamente las normas NACE MR0175. Esto requiere controlar la dureza del material para evitar el agrietamiento por tensión por sulfuro (SSC).
Cloruros y agua de mar: aquí el acero inoxidable estándar se corroe rápidamente. Especifique acero inoxidable dúplex o súper dúplex para resistir las picaduras.
Frío extremo: las aplicaciones de GNL requieren acero al carbono de baja temperatura (LF2) o aceros inoxidables austeníticos para evitar fracturas frágiles.
El material del asiento determina la efectividad y la longevidad del sellado. Los asientos blandos, como PTFE o PEEK, ofrecen un excelente sellado hermético. Funcionan mejor en aplicaciones de gas limpio y de baja temperatura. PEEK soporta temperaturas más altas que el PTFE pero sigue siendo vulnerable a las partículas abrasivas. Los asientos metálicos utilizan revestimientos de carburo de tungsteno o carburo de cromo. Debe especificar asientos metálicos para aplicaciones de servicio severo, altamente abrasivas o de alta temperatura. Los asientos metálicos raspan la bola para limpiarla durante cada ciclo, lo que garantiza un cierre confiable incluso en medios sucios.
El tamaño insuficiente de un actuador crea un peligro inmediato para la seguridad. Un motor calado genera picos de calor interno y provoca sobrecargas térmicas. El dimensionamiento correcto requiere comprender múltiples variables de torque bajo presión diferencial máxima (MDP).
Torque de ruptura: La fuerza requerida para desalojar la bola cerrada contra la presión estática de la línea.
Torque de carrera: la fuerza de fricción dinámica necesaria para mantener la pelota en movimiento a mitad de su carrera.
Torsión de asiento: la fuerza requerida para empujar la bola completamente a la posición cerrada y comprimir los sellos.
Margen de seguridad: agregue siempre un factor de seguridad del 25 % al 30 % al valor de torsión más alto calculado.
Variable de par | Influencia primaria | Impacto en el tamaño del motor |
|---|---|---|
Escapada | Presión estática, hinchazón del sello | Dicta el requisito de corriente máxima de inicio. |
Correr | Velocidad del fluido, viscosidad del medio | Determina la carga del ciclo de trabajo continuo. |
Asientos | Fuerza del resorte, topes mecánicos | Establece el punto de calibración del interruptor de límite final. |
Las clasificaciones del ciclo de trabajo determinan la frecuencia con la que el motor puede funcionar sin sobrecalentarse. Evalúe los requisitos del proceso cuidadosamente. Una clasificación de servicio S2 indica un servicio de corta duración. Funciona para aplicaciones estándar de aislamiento de apertura/cierre donde la válvula opera con poca frecuencia. Una clasificación de servicio S4 indica servicio de modulación. Los actuadores modulantes ajustan constantemente la posición de la bola para controlar los caudales. Un motor S4 cuenta con mecanismos de enfriamiento robustos para evitar disparos por sobrecarga térmica durante el funcionamiento continuo.
La integración eléctrica requiere una ejecución impecable en los puntos de entrada de los conductos. Una carcasa a prueba de explosiones pierde toda integridad si las entradas de los cables tienen fugas. Debe utilizar prensaestopas certificados a prueba de explosiones o sellos de resina vertida. Las mejores prácticas dictan el uso de actuadores con compartimentos de terminales con doble sellado. Esta barrera física evita que el gas explosivo migre a través del conducto de cableado hacia el motor principal y la cámara del tablero de control.
Los escenarios de pérdida de energía exigen mecanismos confiables a prueba de fallas. Los actuadores electrohidráulicos con retorno por resorte utilizan la potencia del motor para comprimir resortes pesados. Si falla la energía, los resortes mecánicos fuerzan la válvula a una posición segura. Alternativamente, los diseños eléctricos modernos utilizan baterías de respaldo de supercondensadores. Los supercondensadores almacenan energía eléctrica y conducen el motor a una posición a prueba de fallos en caso de pérdida de energía. Pesan menos que las unidades con retorno por resorte, pero requieren un control estricto de la temperatura ambiente para preservar la vida útil de la batería.
Los errores de instalación en campo comprometen habitualmente la seguridad certificada de fábrica. Una alineación mecánica inadecuada tensiona el vástago de la válvula. Esto provoca un desgaste prematuro de la empaquetadura y emisiones fugitivas. Los equipos eléctricos a menudo no logran verter correctamente los sellos de los conductos, lo que deja un camino directo de gas hacia el actuador. Además, los ingenieros a veces ignoran los límites de temperatura ambiente del recinto del actuador. Colocar un motor directamente bajo un sol abrasador sin parasol puede hacer que las temperaturas internas superen los límites del Código T incluso antes de que funcione.
No se salte las pruebas de aceptación de fábrica (FAT). Las pruebas rigurosas demuestran que el equipo funciona antes de llegar a su sitio. Exigir pruebas hidráulicas de alta presión para verificar la integridad de la carcasa. Solicite un perfil de par dinámico en condiciones reales de presión diferencial. Esto demuestra que los cálculos del tamaño del actuador son correctos. Finalmente, realice pruebas de ciclo funcional para verificar que la calibración del interruptor de límite y los protocolos de comunicación funcionen sin problemas.
Examinar a su socio fabricante es tan importante como examinar el hardware. Necesita una trazabilidad completa para cada componente presurizado. Exija informes de pruebas de materiales (MTR) verificables para el cuerpo, la bola y el vástago de la válvula. Verifique que sus certificados ATEX, IECEx y SIL estén actualmente activos a través de organismos notificados independientes. Finalmente, asegúrese de que el proveedor brinde un sólido soporte regional. El acceso rápido a técnicos de campo especializados evita tiempos de inactividad operativos prolongados.
Especificar una solución de control de flujo automatizado para un área peligrosa exige una disciplina técnica rigurosa. Requiere equilibrar la confiabilidad mecánica de servicio pesado con un estricto cumplimiento de la seguridad eléctrica. El diseño de muñón soporta las tensiones físicas de la tubería, mientras que el recinto a prueba de fuego contiene riesgos de ignición eléctrica. No puede hacer concesiones en ninguno de los frentes sin poner en riesgo todas sus instalaciones.
Realice siempre una revisión final de ingeniería antes de emitir una orden de compra. Vuelva a verificar sus cálculos de torque de presión diferencial máxima. Verifique los códigos T seleccionados con la temperatura de autoignición de su medio. Confirme que todos los sellos blandos y aleaciones metálicas se alineen con la química del fluido.
Tome medidas hoy para asegurar su proceso. Solicite una consulta técnica integral con nuestros ingenieros de aplicaciones. Envíe su hoja de datos de válvula completa para recibir cálculos de tamaño detallados, modelos CAD certificados y documentación de cumplimiento para su proyecto específico.
R: Un recinto a prueba de explosiones contiene explosiones internas. Enfría los gases que se escapan a través de trayectorias de llama mecanizadas, evitando que enciendan atmósferas externas. Maneja equipos de alta potencia como motores eléctricos. Los diseños intrínsecamente seguros limitan la propia energía eléctrica. Impiden que las chispas retengan suficiente energía térmica para encender el gas. Las válvulas motorizadas consumen altas corrientes, lo que hace imposible la seguridad intrínseca. Debe utilizar un contenedor a prueba de explosiones para los actuadores motorizados.
R: La modernización plantea graves riesgos de cumplimiento. Atornillar un actuador ATEX a una válvula estándar invalida las certificaciones generales de ensamblaje. Las válvulas estándar a menudo carecen de dispositivos de puesta a tierra antiestáticos obligatorios y de sellos secundarios a prueba de incendios. Un conjunto certificado para áreas peligrosas requiere una revisión de seguridad integral de la válvula, el hardware de montaje y el actuador trabajando juntos.
R: Verifique la placa metálica remachada al actuador. Busque el distintivo logotipo hexagonal Ex. Lea la cadena de marcado específica, como "Ex d IIB T4 Gb". Esto confirma el tipo de protección, el grupo de gas, la clase de temperatura y el nivel de protección del equipo. Finalmente, verifique el número de organismo notificado de cuatro dígitos junto a la marca CE.
R: La falla más común es la entrada de agua. Las entradas de conductos mal selladas permiten que se acumule condensación dentro del gabinete, provocando un cortocircuito en los tableros de control. El desgaste del motor es otro problema frecuente. Esto sucede cuando los ingenieros subestiman el par de arranque, lo que hace que el motor de tamaño insuficiente se cale y dispare sobrecargas térmicas.
