Válvula de bola de muñón neumática versus eléctrica: comparación de tuberías

Especificar una válvula de aislamiento de tuberías para aplicaciones de alta presión conlleva enormes riesgos. Las modernas instalaciones midstream manejan medios volátiles bajo tensión mecánica extrema. Una caída repentina de presión requiere una intervención mecánica inmediata. No puede confiar en la operación manual durante un aumento de flujo crítico. La automatización de estos sistemas de servicio pesado exige una evaluación técnica rigurosa. Los ingenieros de planta deben equilibrar la velocidad de actuación, la confiabilidad a prueba de fallas y las limitaciones de la infraestructura. Elegir la automatización adecuada introduce complejas compensaciones de ingeniería. Debe tener en cuenta los peligros ambientales y la disponibilidad de servicios públicos. Una discrepancia aquí compromete todo el protocolo de seguridad de su instalación.

Exploraremos las diferencias críticas de rendimiento entre los métodos impulsados ​​por aire y por motor. Iremos más allá de la dinámica de fluidos básica. Descubrirá cómo las capacidades de respuesta a emergencias dictan su especificación final. Aprenderá cómo integrar estas unidades en sus redes de diagnóstico existentes. También comprenderá las graves limitaciones de las copias de seguridad de energía. Esto garantiza que el mecanismo elegido se alinee perfectamente con los mandatos de la industria. Esta guía proporciona la claridad técnica necesaria para tomar decisiones sobre tuberías más seguras y altamente confiables.

Conclusiones clave

• Velocidad frente a precisión: los actuadores neumáticos ofrecen velocidades de apagado de emergencia de milisegundos a segundos; Los actuadores eléctricos proporcionan control de modulación superior e integración de datos SCADA.

• Confiabilidad a prueba de fallas: El retorno mecánico por resorte en los sistemas neumáticos sigue siendo el estándar de la industria para la certeza a prueba de fallas, mientras que los sistemas eléctricos requieren baterías de respaldo o supercondensadores.

• Restricciones de infraestructura: una válvula de bola de muñón neumática requiere un suministro de aire de instrumentos seco y prístino, mientras que una válvula de bola de actuador eléctrico depende de una red eléctrica estable y certificaciones específicas para áreas peligrosas.

• Realidades de los costos: La neumática ofrece costos iniciales de válvulas más bajos pero costos de infraestructura a nivel de instalación más altos (compresores). La electricidad tiene costos unitarios iniciales más altos pero menores gastos generales de mantenimiento a largo plazo.

Ingeniería básica: el montaje del muñón se combina con la actuación

La ingeniería de tuberías depende en gran medida de la integridad estructural. Una válvula de bola montada en muñón sirve como base indiscutible para el aislamiento de alta presión. Estos diseños anclan físicamente la pelota en la parte superior e inferior. Este anclaje evita que la bola se desplace aguas abajo bajo una presión diferencial severa. Los diseños flotantes presionan la bola directamente en el asiento aguas abajo. Esto crea una inmensa fricción. Los soportes de muñón absorben mecánicamente este empuje hidráulico. Reducen significativamente el par de funcionamiento. Esto los hace ideales para la automatización a gran escala.

Una vez que seleccione el cuerpo central, debe elegir un enfoque de actuación. La industria se basa en dos metodologías principales para generar fuerza mecánica.

• Automatización impulsada por aire: una válvula de actuador neumático convierte el aire comprimido en par rotacional. Los ingenieros suelen utilizar mecanismos de piñón y cremallera para tamaños más pequeños. Utilizan robustos mecanismos de yugo escocés para diámetros de tubería masivos.

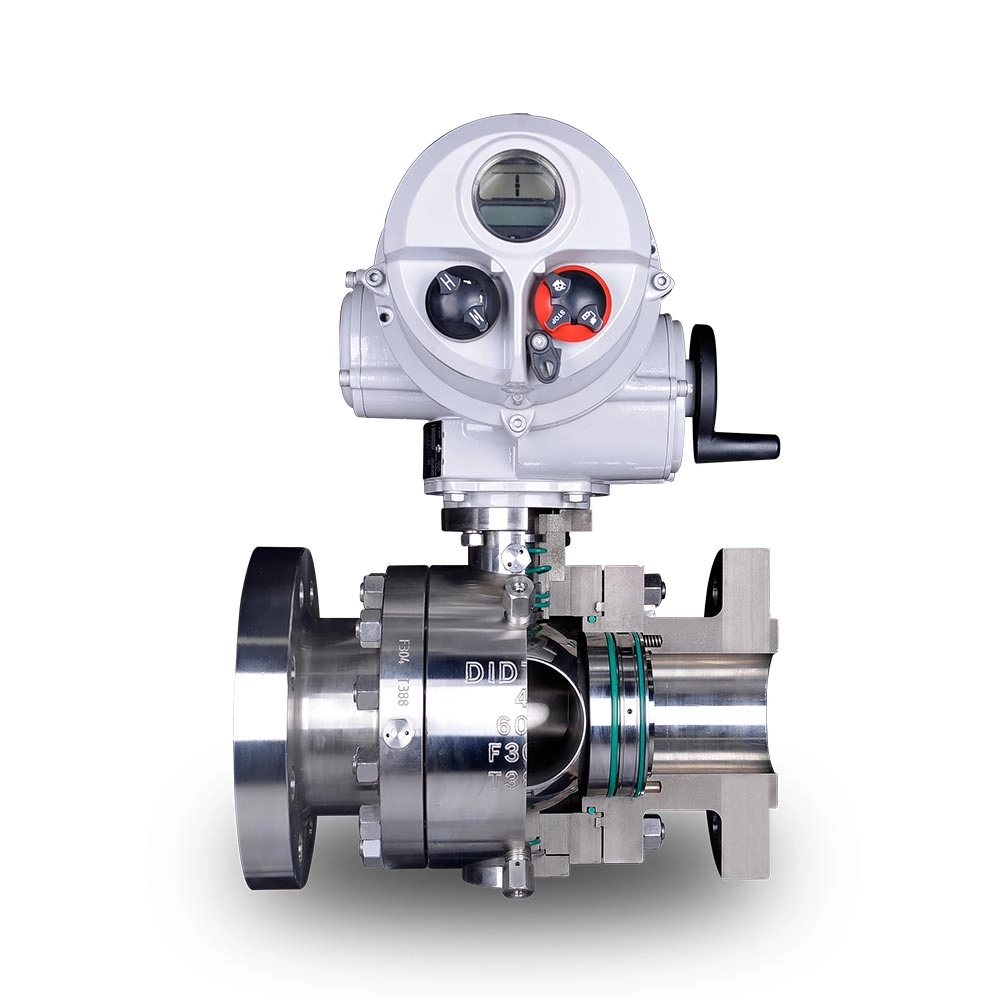

• Automatización impulsada por motor: los actuadores eléctricos utilizan un motor eléctrico combinado con una caja de cambios de alta resistencia. Extraen corriente de la rejilla para girar el vástago de la válvula gradualmente.

La realidad de las adquisiciones sigue siendo sencilla. El núcleo metálico del cuerpo de la válvula es idéntico en ambos escenarios. Su decisión depende enteramente de la infraestructura disponible del sitio. Debe evaluar las demandas específicas de su ciclo de trabajo. También debe alinear el actuador con sus requisitos de nivel de integridad de seguridad (SIL). Un cuerpo de válvula impecable no significa nada si el actuador falla durante una crisis.

Rendimiento cara a cara y velocidad de respuesta

La velocidad de la automatización define la seguridad de las tuberías. Una respuesta rápida previene derrames catastróficos. Una respuesta lenta invita al desastre ambiental. Debemos examinar cómo funcionan estos sistemas bajo presión extrema.

Una válvula de bola neumática domina las aplicaciones de parada de emergencia (ESD). Ofrece una enorme ventaja de velocidad bruta. Los sistemas neumáticos utilizan válvulas de escape rápido. Tiran aire comprimido al instante. Esto permite tiempos de cierre rápidos que a menudo miden menos de un segundo. Necesita esta velocidad vertiginosa para aislar inmediatamente las secciones de tubería rotas.

Esto debemos contrastarlo con las opciones motorizadas. Una válvula de bola con actuador eléctrico se basa en relaciones de transmisión internas. Está estrictamente limitado por las RPM del motor. Cerrar electrónicamente una válvula de gran diámetro lleva varios segundos o incluso minutos. Sin embargo, esta velocidad más lenta proporciona una clara ventaja. El funcionamiento eléctrico es excepcionalmente suave. Prácticamente elimina el riesgo de golpes de línea de tipo 'golpe de ariete'. Los cierres repentinos a menudo dañan la instrumentación aguas abajo. Los sistemas eléctricos protegen los frágiles segmentos de tuberías de picos cinéticos.

Las capacidades de modulación también difieren drásticamente. Los posicionadores neumáticos adolecen de limitaciones inherentes. Experimentan histéresis durante los microajustes. También consumen aire continuamente durante el funcionamiento. Los actuadores eléctricos destacan por su modulación continua. Manejan el equilibrio complejo del flujo de tuberías sin esfuerzo. Toleran ciclos de trabajo del 100 % sin detenerse ni sobrecalentarse.

Mecanismos a prueba de fallas y cumplimiento de áreas peligrosas

El dilema de seguridad mantiene despiertos a los ingenieros de tuberías por la noche. El equipo eventualmente perderá energía. Debe garantizar que el sistema se establezca automáticamente en una posición segura. Su elección de automatización dicta cómo lograr esta certeza.

La ingeniería neumática a prueba de fallos es maravillosamente sencilla. Se basa en un pesado mecanismo mecánico de retorno por resorte. Cuando la presión del aire cae, el resorte comprimido se libera instantáneamente. Fuerza a la válvula a una posición predeterminada de falla de apertura o falla de cierre. Esta reacción es mecánicamente absoluta. No depende de placas de circuitos ni de redes de respaldo. Sigue siendo el estándar de oro para entornos de seguridad SIL 3.

Los diseños eléctricos a prueba de fallos implican soluciones alternativas modernas y complejas. Los ingenieros utilizan embragues electromagnéticos combinados con resortes especializados. También implementan paquetes de baterías de respaldo o supercondensadores. Estos componentes introducen importantes riesgos de mantenimiento. Las celdas de la batería se degradan rápidamente en temperaturas extremas. Una batería congelada no puede cerrar una válvula de aislamiento crítica.

Los estándares a prueba de explosiones (ATEX / IECEx) complican aún más sus especificaciones. Los gases inflamables rodean constantemente la infraestructura intermedia.

1. Seguridad inherente: el aire comprimido no genera chispas. Los sistemas neumáticos siguen siendo inherentemente más seguros en entornos altamente explosivos.

2. Gabinetes pesados: Los actuadores eléctricos contienen motores de arco. Requieren gabinetes a prueba de explosiones NEMA 7 o NEMA 9, pesados ​​y costosos.

3. Peligros de cableado: las instalaciones eléctricas exigen conductos de cableado intrínsecamente seguros. Un solo sello de alambre dañado compromete toda la clasificación a prueba de explosiones.

Error común: nunca especifique un actuador eléctrico para una zona explosiva sin verificar la estabilidad de la red local. Los apagones frecuentes agotarán rápidamente las reservas de batería a prueba de fallos.

Mantenimiento de infraestructura y realidades del ciclo de vida

Cada sistema de automatización exige una infraestructura física específica. Estos requisitos introducen vulnerabilidades únicas. Debe auditar las capacidades de sus instalaciones antes de finalizar las especificaciones de la válvula de aislamiento de su tubería .

Los sistemas neumáticos esconden numerosas limitaciones mecánicas. Requieren una garantía absoluta de aire de instrumentos limpio y seco. Debe instalar y mantener compresores industriales de servicio pesado. También debes implementar complejos sistemas de filtración. Las vulnerabilidades afectan a extensas redes de anillos de aire. Las fallas en los compresores paralizan instantáneamente toda la red automatizada. Las fugas en las líneas aéreas desperdician silenciosamente enormes cantidades de energía generada.

Los factores ambientales amenazan gravemente los tubos neumáticos. La humedad ingresa inevitablemente a las líneas de suministro de aire. Esta condensación se congela rápidamente en entornos de tuberías bajo cero. Una línea de aire congelada inutiliza completamente el actuador. Debe instalar secadores de aire activos para evitar fallas catastróficas en invierno.

Las realidades del ciclo de vida eléctrico son muy diferentes. Los sistemas eléctricos modernos ofrecen un cableado sencillo "plug-and-play". Elimina complejas instalaciones de tubos de acero inoxidable. También elimina el consumo continuo de energía asociado con los compresores de aire masivos. Las unidades eléctricas sólo consumen una cantidad significativa de energía durante su carrera real. De lo contrario, permanecen inactivos. Esto crea una huella física mucho más eficiente.

Mejores prácticas: Supervise siempre los sellos de la carcasa del actuador. Las unidades eléctricas sufren si la humedad pasa por las juntas tóricas y corroe los tableros de control internos. Implementar un estricto protocolo de inspección anual de sellos.

Marco de decisión: preselección de su cartera de proyectos

Seleccionar el actuador correcto elimina la fricción operativa. Debe alinear la tecnología con las condiciones específicas de su campo. Estructuramos las siguientes pautas de decisión para simplificar sus elecciones de ingeniería.

Cuándo especificar la automatización impulsada por aire

Debe especificar una válvula de bola de muñón neumática cuando su sitio cumpla con criterios específicos. Funciona mejor en entornos industriales maduros.

• Su instalación ya cuenta con un anillo principal de aire para instrumentos confiable y de alta capacidad.

• La aplicación exige estrictas capacidades de apagado de emergencia con clasificación SIL.

• Usted opera en una zona altamente combustible donde la ley exige minimizar la huella eléctrica.

• Prioriza la certeza del retorno por resorte mecánico sobre el diagnóstico digital.

Cuándo especificar la automatización impulsada por motor

La tecnología motorizada prospera en entornos aislados o altamente digitalizados. Resuelve distintos problemas logísticos.

• Usted opera estaciones de transferencia remotas donde es físicamente inviable hacer funcionar un compresor industrial.

• Su proceso requiere un equilibrio de control de flujo de alta precisión.

• Necesita una integración profunda con redes de diagnóstico SCADA o IIoT avanzadas.

• Su tubería experimenta un clima extremadamente frío donde la condensación del aire de los instrumentos presenta un grave riesgo de congelación.

No fuerces una tecnología en el entorno equivocado. Un sistema neumático falla en un lugar remoto y salvaje. Un sistema eléctrico lucha por igualar las velocidades de apagado de emergencia en un entorno de refinería volátil. Evalúe honestamente su infraestructura antes de redactar la orden de compra.

Conclusión

La elección entre accionamiento neumático y eléctrico determina su resiliencia operativa. El mecanismo óptimo depende estrictamente de la infraestructura de su sitio existente. También depende de sus requisitos de velocidad exactos y de sus mandatos de seguridad a prueba de fallos. Los sistemas impulsados ​​por aire ofrecen velocidades de respuesta de emergencia inigualables y absoluta certeza mecánica. Los sistemas impulsados ​​por motor brindan una integración digital superior y prosperan en ubicaciones remotas que carecen de servicios aéreos.

Su próximo paso requiere acción inmediata. Audite hoy mismo sus redes eléctricas y capacidades de aire comprimido disponibles. Documente meticulosamente los extremos de temperatura ambiental. Finalmente, consulte a un equipo de ingeniería de válvulas especializado. Comparta sus condiciones de fluidos específicas y requisitos API 6D. Le ayudarán a dimensionar el actuador correcto para garantizar la seguridad de la tubería a largo plazo.

Preguntas frecuentes

P: ¿Puede un actuador eléctrico igualar la velocidad de cierre de un actuador neumático?

R: No, los sistemas neumáticos son inherentemente más rápidos para el aislamiento de emergencia. Descargan aire comprimido instantáneamente a través de válvulas de escape rápido. Los actuadores eléctricos dependen de engranajes físicos y limitaciones de RPM del motor. Algunos actuadores eléctricos especializados están cerrando esta brecha de velocidad, pero introducen una complejidad de ingeniería y un peso significativos.

P: ¿Qué sucede con una válvula de aislamiento de tubería neumática si la planta pierde presión de aire?

R: Se basa en un mecanismo mecánico de retorno por resorte. Cuando la presión del aire cae, el resorte comprimido de alta resistencia se libera automáticamente. Esto fuerza a la válvula a su posición designada a prueba de fallas. Se abrirá o cerrará en función de sus requisitos de seguridad específicos.

P: ¿Las válvulas de bola de muñón eléctricas son seguras para productos de tuberías inflamables?

R: Sí, son completamente seguros si se especifican correctamente. Debe encerrar el actuador eléctrico en una carcasa certificada a prueba de explosiones, como NEMA 7 o NEMA 9. También debe cumplir estrictamente con los estándares de cableado intrínsecamente seguro para evitar que chispas internas enciendan gases peligrosos externos.
