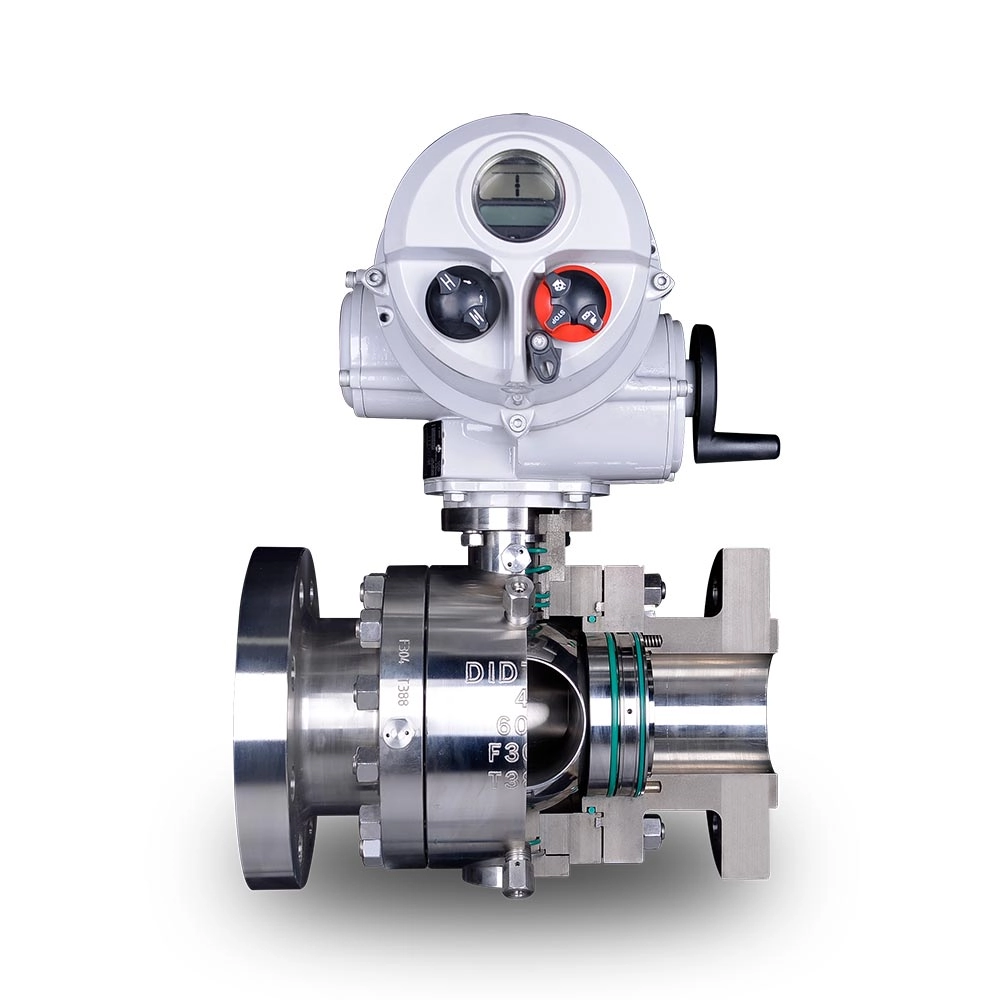

Válvula de bola eléctrica ATEX con asiento de PEEK: a prueba de explosión hasta 200°C

Operar válvulas automatizadas en entornos peligrosos con medios de alta temperatura plantea una doble amenaza: riesgo de ignición y deformación del asiento. Si un componente falla bajo estrés térmico extremo, pueden encenderse atmósferas explosivas. La seguridad de las plantas depende en gran medida de una ingeniería sólida para prevenir accidentes catastróficos. Los sistemas de control de procesos exigen componentes de aislamiento confiables.

Las válvulas estándar con asiento de PTFE manejan de manera confiable aplicaciones generales, pero fallan mecánicamente cuando se acercan a 150 °C-180 °C, especialmente bajo presión. Bajo ciclos térmicos continuos, los polímeros blandos se extruyen y pierden su capacidad de sellado. Las operaciones experimentan fugas graves, emisiones fugitivas y un mayor tiempo de inactividad al exceder estos límites estrictos. El control de fluidos se vuelve impredecible cuando se degrada la integridad del polímero.

Para aplicaciones petroquímicas, farmacéuticas y de vapor a alta presión, la combinación de un actuador eléctrico con certificación ATEX con una válvula de bola con asiento de PEEK proporciona una solución verificable y de grado de cumplimiento para operaciones a 200 °C. Esta configuración específica garantiza un cierre mecánico rígido al tiempo que aísla con éxito los componentes electrónicos del daño térmico. Usted garantiza la seguridad de la planta y mantiene una eficiencia operativa continua en entornos exigentes.

Conclusiones clave

• Superioridad del material: los asientos de PEEK (poliéter éter cetona) mantienen la integridad estructural y los índices de presión a 200 °C, superando al PTFE estándar.

• Alineación de cumplimiento: Los actuadores eléctricos con certificación ATEX deben cumplir con los estándares de gabinete específicos de Zona 1/2 o Zona 21/22 (generalmente Ex d) para evitar la ignición en áreas peligrosas.

• Realidad de la actuación: Los asientos de PEEK generan mayor fricción que los de PTFE, lo que requiere un tamaño del actuador eléctrico ajustado en función del par para evitar que el motor se cale.

• Integridad del sistema: El verdadero rendimiento a prueba de explosiones a 200 °C requiere una evaluación integral del cuerpo de la válvula, los sellos del vástago (por ejemplo, grafito flexible) y los soportes de montaje para gestionar la transferencia térmica.

El desafío de ingeniería: activar medios de alta temperatura en zonas peligrosas

Los ingenieros de planta a menudo se enfrentan a graves obstáculos operativos. Deben automatizar el control de fluidos donde los gases o polvo explosivos se cruzan directamente con el fluido térmico, el vapor o el aceite caliente. Estos entornos ATEX exigen extrema precaución. Cuando los medios internos se acercan a los 200 °C, las estrategias de aislamiento automatizadas convencionales fallan rápidamente. La intersección de atmósferas explosivas y calor extremo crea una envoltura operativa muy implacable. Encontrar una válvula de bola eléctrica ATEX confiable requiere sortear rigurosas restricciones mecánicas y eléctricas.

Los actuadores eléctricos estándar carecen de trayectorias de llama diseñadas. Presentan riesgos de ignición directa en atmósferas volátiles. Un cortocircuito eléctrico interno o una chispa del motor pueden encender instantáneamente los gases inflamables circundantes. Las soluciones estándar simplemente no pueden sobrevivir en estas zonas. Además, los asientos de elastómero y polímero estándar se enfrentan a un fenómeno mecánico conocido como "flujo en frío" o extrusión térmica. El calor intenso ablanda el material. Luego, la alta presión de la tubería fuerza al polímero ablandado a salir de su cavidad mecanizada. La válvula pierde su cierre hermético. Las fugas se desarrollan rápidamente. La producción se detiene mientras los equipos de mantenimiento reemplazan los componentes dañados.

Debe establecer una base rigurosa para lograr el éxito. Una implementación exitosa exige un ensamblaje integrado. La mecánica de la válvula debe soportar ciclos térmicos continuos de 200 °C sin fugas. Al mismo tiempo, la electrónica del actuador debe permanecer aislada, fría y en total conformidad. Lograr este equilibrio evita paradas inesperadas de la planta. La integridad del sistema depende de ver la válvula, el hardware de montaje y el actuador como un sistema térmico unificado. No se pueden simplemente atornillar piezas estándar y esperar un funcionamiento exitoso.

Asiento PEEK frente a PTFE: evaluación de una válvula de bola para alta temperatura

La ciencia de los materiales dicta el éxito en aplicaciones térmicas extremas. La evaluación de una válvula de bola de alta temperatura requiere comparar cadenas de polímeros específicas. PEEK significa poliéter éter cetona. Cuenta con una inmensa resistencia a la tracción y un punto de fusión notablemente alto. El PTFE y sus variantes reforzadas como el TFM se deforman rápidamente bajo condiciones de calor intenso. PEEK permanece rígidamente bloqueado en su lugar. Su estructura semicristalina resiste la rotura mecánica incluso cuando se somete a un estrés térmico continuo. Obtienes una durabilidad increíble.

La dinámica presión-temperatura (PT) define los límites operativos. Una válvula con asiento de PEEK mantiene una curva de presión nominal relativamente plana hasta 250 °C. Maneja fácilmente la intensa presión de la tubería a temperaturas elevadas. Las clasificaciones de PTFE caen exponencialmente después de cruzar el umbral de 100 °C. A 200°C, el PTFE ofrece una retención de presión confiable prácticamente nula. Los operadores que por error implementan PTFE en estas condiciones experimentan reventones inmediatos en los asientos.

Comparación de características de materiales

La compatibilidad de los medios separa aún más estos materiales. PEEK resiste fuertemente los productos químicos agresivos, el vapor sobrecalentado y las partículas abrasivas. Los polímeros blandos se degradan rápidamente en estas duras condiciones. El vapor pesado hace que los polímeros menores se ampollen y agrieten. PEEK mantiene una superficie de sellado impecable. Sobresale en aplicaciones de lodos sucios y de alta temperatura.

Debemos reconocer una compensación crítica en materia de confiabilidad. PEEK es significativamente más duro que los materiales resistentes estándar. Los fabricantes deben mecanizarlo con tolerancias mucho más estrictas para lograr un sello hermético. Además, carece de la esponjosidad del PTFE. PEEK se raya más fácilmente si quedan restos duros atrapados entre la bola y el asiento. Debe instalar filtros en línea aguas arriba para proteger las superficies de sellado de escoria de soldadura o incrustaciones de tubería. Una puesta en marcha cuidadosa protege su inversión.

Descifrando los requisitos de actuadores y válvulas certificadas ATEX

Los marcos regulatorios rigen todos los aspectos de la automatización de áreas peligrosas. La Directiva 2014/34/UE define claramente qué hace que un conjunto sea una válvula con certificación ATEX . Exige protocolos estrictos de diseño, pruebas y documentación. Los fabricantes deben demostrar que sus equipos evitan la ignición durante operaciones normales y condiciones de falla anticipadas. No puede confiar en modificaciones no certificadas.

La Matriz de Clasificación de Zonas categoriza los riesgos ambientales. Comprender esta matriz garantiza la selección adecuada del equipo.

• Zonas de gas (1 y 2): Estas áreas contienen vapores volátiles de petroquímicos o solventes. La zona 1 indica presencia frecuente de gas.

• Zonas de polvo (21 y 22): estos entornos abordan partículas combustibles como granos, azúcar o polvo metálico.

• Gabinetes a prueba de explosiones (Ex d): Estos gabinetes de fundición pesada contienen chispas internas. Utilizan trayectorias de llama mecanizadas para enfriar los gases que se escapan por debajo de las temperaturas de ignición.

• Mayor seguridad (Ex e): esta metodología de diseño evita la generación de chispas por completo a través de componentes eléctricos especializados.

Las restricciones térmicas afectan en gran medida la selección del actuador. La clasificación Clase T (Clase de temperatura) dicta las temperaturas superficiales máximas permitidas. La superficie exterior del actuador debe permanecer estrictamente por debajo del punto de ignición de la atmósfera peligrosa circundante. El medio interno de la válvula a 200°C introduce una enorme complicación. La transferencia de calor conductiva sube por el vástago de la válvula. Este calor amenaza con elevar la temperatura de la carcasa del actuador por encima de sus límites de Clase T. Debe diseñar barreras de aislamiento para mantener zonas térmicas independientes.

Marco de especificaciones: Dimensionamiento de su válvula de bola eléctrica ATEX

El dimensionamiento preciso del par requiere una gran experiencia. La integración de un polímero rígido exige ajustes mecánicos específicos. Debido a que PEEK posee un coeficiente de fricción más alto que el PTFE, los actuadores deben trabajar más. Dimensionar correctamente una válvula de bola con actuador eléctrico evita que el motor se cale catastróficamente durante operaciones críticas.

Debe aplicar un multiplicador de "par de arranque". Los ingenieros suelen aumentar el tamaño de los actuadores entre un 30 % y un 50 % para aplicaciones de PEEK. La fricción aumenta significativamente cuando una válvula permanece cerrada durante períodos prolongados. Esta fricción requiere una poderosa oleada inicial de fuerza de rotación. Un motor de tamaño insuficiente se sobrecalentará, activará su sobrecarga térmica interna y no podrá abrir la línea de proceso. Calcule siempre el par basándose en la presión diferencial máxima a 200°C.

La disipación térmica dicta la estrategia de montaje. No puede atornillar el actuador directamente a la almohadilla de la válvula. Son absolutamente necesarios soportes de vástago extendidos y montajes de aletas de enfriamiento. Estos componentes crean un espacio de aire. Evitan que el calor del medio a 200 °C se transfiera directamente a la caja de cambios del actuador eléctrico y a los componentes electrónicos sensibles. El flujo de aire ambiental natural a través de este soporte disipa la energía térmica de manera efectiva. Protege las placas de circuito de la degradación prematura.

Las especificaciones del sello del vástago exigen la misma atención. Las juntas tóricas estándar se degradan rápidamente.

• Los componentes de FKM o Viton se endurecen y agrietan durante la exposición continua a 200°C.

• La empaquetadura de grafito flexible con carga dinámica proporciona un control confiable de las emisiones fugitivas de alta temperatura.

• Las arandelas Belleville mantienen una fuerza de compresión constante sobre los anillos de grafito.

• Esta carga dinámica compensa los ciclos de expansión y contracción térmica.

Los requisitos eléctricos y de seguridad completan el marco de especificaciones. Siga estos pasos críticos de evaluación:

1. Evalúe de cerca las entradas de voltaje primario. Las opciones estándar incluyen 24 VCC, 110 VCA o 220 VCA. Asegúrese de que el suministro eléctrico del sitio proporcione corriente limpia e ininterrumpida.

2. Evaluar las clasificaciones del ciclo de trabajo. Las aplicaciones de modulación requieren motores de alta resistencia capaces de realizar ajustes menores continuos sin sobrecalentarse.

3. Determinar las necesidades de respaldo de batería. Los cortes de energía en zonas peligrosas requieren respuestas de seguridad inmediatas.

4. Integrar módulos de retorno por resorte. Estos garantizan que la válvula llegue a una posición segura (falla cerrada o falla abierta) durante pérdidas totales de energía.

Realidades de implementación y riesgos operativos para una válvula de bola de 200 grados

La implementación de campo descubre realidades físicas que se pasaron por alto durante la ingeniería de escritorio. Los riesgos de expansión térmica amenazan la confiabilidad operativa. Los picos rápidos de temperatura provocan un choque térmico severo. La bola de acero inoxidable se expande más rápido que el polímero rígido que la rodea. Esto hace que la pelota se adhiera agresivamente al asiento de PEEK. Si las tolerancias no se diseñan correctamente, el conjunto se bloquea sólidamente. Especificar una verdadera válvula de bola de 200 grados significa que el fabricante ha calculado con precisión estos coeficientes de expansión.

Los protocolos de puesta en marcha evitan fallos prematuros. El ciclo seco inicial es fundamental. Opere la válvula de 10 a 20 veces antes de introducir fluido. Debe realizar pruebas de torsión cuidadosas. Verifique la integridad del recorrido de la llama en el gabinete del actuador. Asegúrese de que todos los pernos cumplan con las especificaciones de torsión exactas. Realice estas comprobaciones antes de introducir medios vivos a 200 °C en la tubería. Apresurarse en este paso a menudo daña los sellos internos de forma permanente.

Los ciclos de mantenimiento difieren significativamente de las aplicaciones estándar. Una válvula de bola con asiento de PEEK ofrece una vida útil excepcionalmente larga. Sin embargo, el empaquetamiento del vástago requiere atención rutinaria. Los ciclos térmicos intensos aflojan los prensaestopas estándar con el tiempo. Resalte los indicadores de mantenimiento predictivo con anticipación. Supervise los picos de corriente del motor mediante un sistema de control distribuido (DCS). Un aumento repentino del amperaje indica un aumento de la fricción de la válvula. Sirve como señal de alerta temprana antes de que se produzca una unión catastrófica. Los ajustes preventivos ahorran un inmenso tiempo de inactividad.

Conclusión

Seleccionar la solución de aislamiento automatizado adecuada requiere una lógica disciplinada. La especificación de este conjunto de alta resistencia requiere examinar tres elementos distintos simultáneamente. En primer lugar, verificar la certificación ATEX específica del motor. En segundo lugar, examine la estricta curva PT del cuerpo de la válvula con asiento de PEEK. En tercer lugar, asegúrese de que exista un aislamiento térmico adecuado dentro del kit de montaje ampliado. La falta de un solo elemento compromete toda la instalación.

Una rigurosa investigación de proveedores protege sus instalaciones. Aconseje a los compradores que soliciten planos de ensamblaje completos antes de la compra. Exija certificados ATEX para el modelo exacto de actuador citado. Exija informes de pruebas de materiales (MTR) certificados para el cuerpo de la válvula y los asientos internos. La transparencia de los fabricantes indica protocolos sólidos de control de calidad.

Tomar medidas decisivas. Consulte inmediatamente con un equipo de ingeniería de válvulas especializado. Pídales que realicen cálculos de torque precisos basados ​​en sus medios específicos. Pídales que realicen comprobaciones exhaustivas de compatibilidad ambiental para su sistema de tuberías exacto. Una ingeniería adecuada desde el principio elimina los riesgos de áreas peligrosas de forma permanente.

Preguntas frecuentes

P: ¿Por qué no puedo utilizar una válvula con asiento metálico estándar en lugar de una válvula de bola con asiento de PEEK para 200 °C?

R: Los asientos de metal soportan increíblemente bien las altas temperaturas, pero son significativamente más caros. Requieren un par de funcionamiento mucho mayor para actuar. Además, los asientos metálicos generalmente sólo alcanzan índices de fuga de Clase V. PEEK logra fácilmente un sellado Clase VI (hermético a las burbujas). Obtiene un aislamiento superior a un costo inicial más bajo y requiere menos energía eléctrica para funcionar.

P: ¿El medio a 200 °C afecta la clasificación ATEX del actuador eléctrico?

R: Sí, la seguridad se ve muy afectada si el calor se transfiere hacia arriba por el vástago. Es absolutamente necesario contar con soportes de separación térmica adecuados. Garantizan que la temperatura ambiente de la superficie del actuador se mantenga dentro de los límites certificados por ATEX. Normalmente, los actuadores eléctricos estándar deben funcionar estrictamente entre -20 °C y +60 °C en ambientes ambientales.

P: ¿Hay actuadores eléctricos ATEX disponibles en control modulante (proporcional)?

R: Sí, están ampliamente disponibles. Los actuadores ATEX integran fácilmente posicionadores de 4-20 mA para un control de flujo preciso. Sin embargo, el asiento de PEEK estándar sirve principalmente para aplicaciones de aislamiento de encendido/apagado. Si su proceso requiere una modulación continua, los expertos recomiendan encarecidamente los diseños de bolas con puerto en V. Previenen la rápida erosión del asiento y garantizan características de control de flujo lineal.
