Válvula de bola forjada 2500LB para inyección de agua: solución de alta presión

Los sistemas de inyección de agua y recuperación mejorada de petróleo (EOR) funcionan en condiciones brutales. Combinan presión extrema, ciclos continuos y medios altamente corrosivos en un entorno hostil. Necesita equipos diseñados específicamente para manejar estas fuerzas compuestas sin concesiones.

Las válvulas estándar o fundidas inevitablemente fallan bajo la inmensa tensión mecánica de las aplicaciones Clase 2500. Los operadores experimentan con frecuencia fugas de porosidad del cuerpo, deformación rápida del asiento y peligrosas explosiones del vástago. Estas fallas estructurales detienen la producción inmediatamente y crean graves riesgos de seguridad en el sitio.

Una válvula de bola forjada de alta presión proporciona la integridad estructural básica requerida para estos entornos. Exploraremos por qué son obligatorios los mecanismos de sellado diseñados con precisión y los cuerpos forjados. Aprenderá cómo evaluar adecuadamente los diseños de muñones, los polímeros de ingeniería avanzada y los estándares de cumplimiento críticos.

Conclusiones clave

• Integridad del material: El acero forjado (A105 o F316) no es negociable para aplicaciones de 2500 LB para eliminar los riesgos de microporosidad inherentes a los cuerpos fundidos.

• Tecnología de sellado: A presiones ASME Clase 2500, los asientos de PTFE estándar fallan; Los plásticos de ingeniería como PEEK o sellos de metal con metal son obligatorios.

• Diseño estructural: Los diseños de 3 piezas montados en muñones con bridas RTJ (junta tipo anillo) son fundamentales para absorber cargas de empuje y prevenir emisiones fugitivas.

• Cumplimiento: El cumplimiento verificable de API 6D y ASME B16.34, respaldado por rigurosas pruebas hidrostáticas y neumáticas, es el principal punto de referencia para la preselección de proveedores.

Las realidades de ingeniería de la selección de válvulas de inyección de agua y EOR

El éxito en EOR depende de criterios de sistema muy específicos. Debe lograr un aislamiento sin fugas en todos los segmentos de la tubería. El equipo debe resistir activamente las partículas de alta velocidad como arena y sedimentos que se encuentran en el agua producida. El sistema también debe permanecer inmune a los violentos aumentos de presión durante el arranque de las bombas.

¿Por qué es obligatoria la falsificación? Una válvula de bola de 2500 LB maneja presiones de trabajo ambientales que rondan los 6000 PSI. Los cuerpos fundidos contienen microporosidades inherentes al proceso de enfriamiento. Estos pequeños huecos internos se convierten en puntos de falla catastróficos bajo carga hidráulica extrema. El acero forjado ofrece una densidad metalúrgica inigualable. El proceso de forjado pesado alinea la estructura granular del metal. Previene roturas de la carcasa durante golpes hidráulicos repentinos y ciclos extremos.

La falla de la válvula conlleva severas sanciones operativas. Una válvula comprometida detiene las tasas de inyección inmediatamente. Crea importantes peligros ambientales si se escapan medios tóxicos. A cada incidente de explosión le sigue un severo tiempo de inactividad operativa. Los operadores enfrentan enormes pérdidas de producción diarias mientras esperan reemplazos. Debemos tratar la selección de componentes como un estricto mandato de seguridad y no como una simple decisión de compra.

Dimensiones críticas de evaluación: componentes estructurales y de sellado

Debemos evaluar los componentes estructurales centrales antes de la instalación. La elección entre diseños flotantes y montados sobre muñones es notablemente sencilla. Las válvulas de bola flotante están universalmente descalificadas en esta clasificación de presión extrema. La carga de empuje hidráulico empuja la bola directamente hacia el asiento aguas abajo. A 6000 PSI, esta fuerza es simplemente demasiado enorme. Aplasta los asientos estándar al instante y bloquea la válvula.

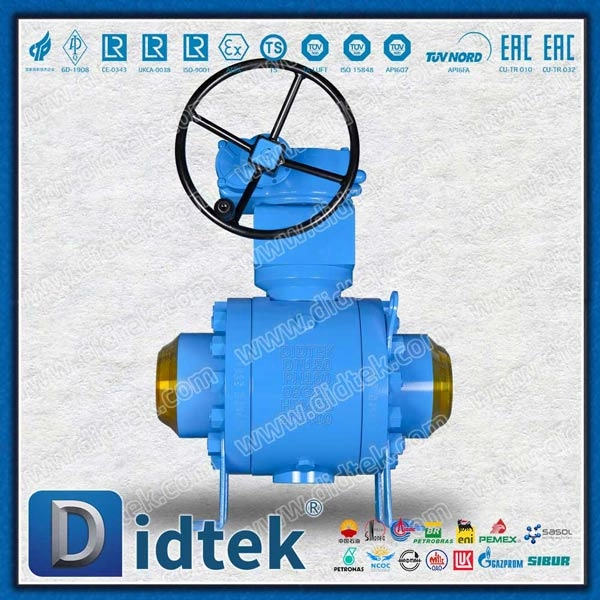

El montaje de muñón desplaza por completo esta enorme carga de empuje. Los bloques de muñón superior e inferior transfieren la fuerza hidráulica directamente al enorme cuerpo de válvula forjado. Este mecanismo protege los asientos blandos del aplastamiento mecánico. Garantiza un funcionamiento suave bajo presión diferencial máxima. Una válvula ASME Clase 2500 depende completamente de esta distribución de carga específica para funcionar de manera segura.

Los materiales de sellado exigen confiabilidad a largo plazo. El PTFE estándar sufre una deformación plástica severa bajo cargas extremas. Las inmensas fuerzas hidráulicas hacen que el PTFE salga de las bolsas del sello. PEEK proporciona una resistencia mecánica significativamente mayor. Resiste la extrusión y mantiene un sello confiable. PEEK también evita la descompresión explosiva cuando se manipulan medios volátiles.

Cuadro comparativo de materiales de sellado

Los tipos de conexión requieren el mismo escrutinio. Debe especificar bridas de junta tipo anillo (RTJ) para tuberías de alta vibración. Las bridas de cara elevada (RF) se basan en juntas planas. Estas juntas explotan fácilmente bajo una presión de 6000 PSI. Las bridas RTJ utilizan un anillo de metal sólido. Este anillo se comprime directamente en una ranura mecanizada. Forma un sello de metal a metal seguro y a prueba de fugas.

Selección de materiales para entornos corrosivos de alta presión

La elección entre acero al carbono (A105) y acero inoxidable (F316) determina la longevidad del sistema. Debe basar esta decisión enteramente en la composición química del líquido de inyección. Los niveles de salinidad y el contenido de H2S degradan rápidamente los metales básicos. El acero al carbono funciona excepcionalmente bien con agua tratada y no corrosiva. El acero inoxidable se vuelve absolutamente necesario cuando hay cloruros o productos químicos agresivos.

Las aplicaciones EOR altamente corrosivas requieren una defensa estructural adicional. A menudo se necesitan revestimientos o superposiciones de soldadura para proteger las zonas vulnerables. Los ingenieros especifican Inconel 625 para bolsas de sellado y ranuras para anillos. Previene picaduras localizadas donde se asientan los sellos. Esta superposición interna extiende significativamente el ciclo de vida de una válvula de bola EOR . Ofrece una resistencia superior a la corrosión sin el gasto de un cuerpo sólido completamente exótico.

El cumplimiento de NACE MR0175 es obligatorio para entornos de servicio amargos. Esta norma dicta estrictos controles de dureza en todo el conjunto. El sulfuro de hidrógeno (H2S) ataca los metales duros y provoca un rápido agrietamiento por tensión del sulfuro (SSC). Los materiales de la bola, el vástago y el cuerpo deben permanecer por debajo de los niveles de dureza específicos de Rockwell. Debemos verificar estos niveles exactos de dureza durante la fase de adquisición inicial.

Verificación de desempeño: Estándares API 6D y ASME Clase 2500

Las líneas base regulatorias definen la seguridad en los sistemas de tuberías de alta presión. Cada válvula de bola de acero forjado debe pasar requisitos de prueba rigurosos y específicos. API 6D rige las especificaciones de válvulas para tuberías de servicio pesado. API 598 dicta rutinas diarias de inspección y prueba de válvulas. ASME B16.34 establece estrictas clasificaciones de presión y temperatura basadas en el espesor de la pared y la resistencia del material.

Los compradores deben examinar minuciosamente los informes de las pruebas de aceptación en fábrica (FAT). Recomendamos encarecidamente exigir verificaciones específicas antes del envío:

1. Pruebas de carcasa hidrostática de alta presión: prueba el cuerpo forjado a 1,5 veces la presión de trabajo nominal máxima para garantizar que no haya fugas en la carcasa.

2. Pruebas de asientos de aire a baja presión: verifica la integridad de los sellos de PEEK a bajas presiones, que es notoriamente más difícil de sellar que a alta presión.

3. Prueba de torsión bajo presión diferencial máxima: demuestra que el actuador realmente puede girar la bola cuando la presión total de la tubería empuja contra un lado.

La trazabilidad demuestra el origen y la calidad del material. Debe exigir estrictamente informes de pruebas de materiales (MTR) para cada pieza que contenga presión. La certificación EN 10204 3.1 o 3.2 es esencial aquí. Verifica la composición química exacta, el límite elástico y el proceso de tratamiento térmico del acero forjado en bruto. Sin trazabilidad, corre el riesgo de instalar metales falsificados de mala calidad.

Riesgos de implementación y lógica de preselección

El tamaño del puerto afecta significativamente la dinámica del flujo de fluidos. Debe decidir conscientemente entre configuraciones de paso total y de paso reducido. Los diseños de puerto completo coinciden perfectamente con el diámetro interno de la tubería. Minimizan la caída de presión en todo el sistema. Son absolutamente necesarios para las operaciones de limpieza y limpieza de tuberías. Las válvulas de diámetro reducido ahorran una cantidad considerable de espacio y peso. Funcionan bien cuando el operador acepta ligeras restricciones de flujo.

Comparación del tamaño de los puertos

La preparación para la actuación es un obstáculo importante para la implementación. Un sistema Clase 2500 requiere un par de arranque operativo masivo. Debe evaluar cuidadosamente los actuadores neumáticos, hidráulicos o eléctricos de servicio pesado. El actuador debe manejar el par de arranque máximo de manera consistente. Una dedicada válvula de inyección de agua a menudo requiere unidades de potencia hidráulica especializadas para generar suficiente fuerza de giro.

Los equipos de adquisiciones necesitan una matriz estructurada de investigación de proveedores. Utilice estos criterios para evaluar posibles socios fabricantes:

• ¿Fabrican las carrocerías forjadas internamente o simplemente ensamblan piezas subcontratadas?

• ¿Pueden proporcionar registros completos de pruebas no destructivas (END), incluidas pruebas ultrasónicas (UT) e inspección de partículas magnéticas (MPI)?

• ¿Cuáles son sus plazos de entrega estándar para configuraciones de alta aleación y totalmente probadas?

• ¿Tienen búnkeres de prueba internos de alta presión capaces de alcanzar 10,000 PSI de manera segura?

Conclusión

Adquirir un componente de 2500LB es fundamentalmente un ejercicio estricto de mitigación de riesgos. El éxito operativo depende enteramente del cumplimiento de los materiales forjados. Debe especificar diseños de muñones robustos y polímeros de ingeniería avanzada. Las opciones comerciales estándar fracasarán previsiblemente en estas condiciones extremas. Su infraestructura exige ingeniería de precisión para evitar tiempos de inactividad catastróficos.

Los ingenieros y los equipos de adquisiciones deben alinearse desde el principio del proyecto. Primero, finalice las especificaciones exactas del medio con respecto a la temperatura, el recuento de partículas y la corrosividad. Solicite planos detallados del Acuerdo General (GA) a proveedores potenciales. Exija siempre tablas de torsión certificadas de los posibles fabricantes antes de emitir cualquier orden de compra. Estos pasos garantizan el tamaño adecuado del actuador y una perfecta integración en el campo.

Preguntas frecuentes

P: ¿Cuál es la presión máxima de trabajo para una válvula ASME Clase 2500?

R: La curva nominal de presión-temperatura determina este límite. Para materiales de acero al carbono, la presión máxima de trabajo alcanza aproximadamente 6000 a 6170 PSI a temperatura ambiente. Esta clasificación disminuye a medida que aumentan las temperaturas operativas. Consulte siempre las tablas de materiales ASME B16.34 específicas para la aleación elegida.

P: ¿Por qué se prefiere el PEEK al PTFE en una válvula de bola forjada de alta presión?

R: El PTFE estándar sufre una deformación plástica severa bajo cargas extremas. Las inmensas fuerzas hidráulicas a presiones de Clase 2500 hacen que el PTFE salga de las bolsas del sello. PEEK proporciona una resistencia mecánica significativamente mayor. Resiste la extrusión y mantiene un sello confiable bajo una inmensa presión diferencial.

P: ¿Se puede utilizar una válvula de 2500 LB tanto para inyección de agua como para elevación de gas?

R: Sí, son estructuralmente sólidos para ambas aplicaciones. Sin embargo, los entornos de elevación por gas requieren pruebas de emisiones fugitivas más estrictas. También debe especificar juntas tóricas resistentes a la descompresión explosiva (DEA). El gas permea los elastómeros estándar a alta presión, provocando que se rompan cuando la presión de la tubería cae rápidamente.

P: ¿Cuál es el plazo de entrega estándar para las válvulas de bola EOR de acero forjado personalizadas?

R: Los puntos de referencia de la industria suelen oscilar entre 8 y 16 semanas. Este cronograma depende en gran medida de la disponibilidad de materia prima y de los requisitos de prueba específicos. Las aleaciones exóticas, los controles estrictos de cumplimiento de NACE y los procedimientos intensivos de END generalmente empujan las entregas hacia el extremo más largo de este espectro.
