Las tuberías de alta presión exigen una fiabilidad absoluta en cada punto de conexión. Operando en Clase 600, estos sistemas a menudo manejan presiones de hasta 1480 PSI a temperatura ambiente. En estos niveles extremos, necesita un control de fluidos de tolerancia cero. Las fallas catastróficas corren el riesgo de desastres ambientales masivos y amenazan la seguridad humana. Los ingenieros y los equipos de adquisiciones se enfrentan a un dilema constante durante la planificación de proyectos. Deben equilibrar el menor costo de adquisición inicial de los productos fundidos con la integridad estructural a largo plazo. Tomar la decisión equivocada fácilmente compromete toda la red de tuberías. Estableceremos un marco basado en evidencia para elegir entre métodos de fabricación fundidos y forjados. Aprenderá a evaluar eficazmente las necesidades de infraestructura crítica. Nos centraremos estrictamente en la mitigación de riesgos, el cumplimiento de la industria y la seguridad operativa. Esta guía le ayuda a tomar decisiones metalúrgicas complejas para su próximo proyecto.
Conclusiones clave
La porosidad es la línea divisoria: las válvulas fundidas conllevan riesgos inherentes de microporosidad y cavidades de contracción; Las válvulas forjadas los eliminan mediante compresión termomecánica.
Límite elástico predecible: una válvula de bola forjada de 600 lb ofrece una estructura de grano altamente alineada, brindando una resistencia superior a la fatiga contra pulsaciones de tuberías de alta presión y golpes de ariete.
Estandarización: Para aplicaciones de alta presión y gran diámetro, especificar una válvula de muñón Clase 600 en un cuerpo forjado garantiza un cumplimiento más estricto de los criterios API 6D.
La realidad de la ingeniería de las condiciones de las tuberías clase 600
Las clasificaciones ASME Clase 600 llevan los sistemas mecánicos a sus límites absolutos. Las válvulas experimentan constantemente una inmensa tensión circular en estas condiciones. Los microdefectos pueden permanecer inactivos en sistemas Clase 150 o 300 de menor calificación. Sin embargo, se convierten en puntos de falla activos cuando se los somete a 1480 PSI. No puede permitirse anomalías estructurales al gestionar medios volátiles de alta presión. El riesgo de una ruptura repentina de los límites de presión es simplemente demasiado alto.
La pulsación de las tuberías presenta otro enorme desafío de ingeniería para los operadores. Una válvula de bola de alta presión soporta diariamente cargas cíclicas de equipos aguas arriba. Las bombas alternativas y los compresores de alta resistencia generan intensas vibraciones mecánicas de forma continua. Este entorno dinámico exige una resistencia excepcional a la fatiga del material de su cuerpo. Sin él, la carcasa acabará desarrollando peligrosas microfisuras. Con el tiempo, estas grietas se propagan hacia afuera y provocan fallas repentinas.
También debemos observar de cerca la mecánica interna de los asientos. Los diseños de bolas flotantes fallan rápidamente bajo estos intensos niveles de presión. Se vuelven ineficientes y sufren un desgaste irreversible del asiento. La presión de la línea fuerza a la bola flotante agresivamente hacia el asiento aguas abajo. En cambio, una válvula de muñón Clase 600 absorbe esta presión de línea directamente. Transfiere la carga mecánica a través de su eje de muñón inferior y su vástago superior. Este preciso mecanismo protege los asientos blandos de fuerzas aplastantes. Hace que la integridad de la carcasa externa sea su barrera definitiva contra escenarios de explosión.
Análisis metalúrgico profundo: fundición versus forja
Debemos comprender los procesos de fabricación fundamentales para tomar decisiones informadas. Los métodos de fabricación dictan la estructura molecular interna de su equipo. Esta estructura determina en última instancia cómo responde el metal al estrés.
Examinemos primero las características del acero fundido. Las fundiciones vierten acero líquido fundido directamente en moldes de arena con formas. Este proceso es inherentemente impredecible a nivel microscópico. Sigue siendo susceptible a los huecos de gas, las inclusiones de arena y la porosidad por contracción. A medida que el metal fundido se enfría, se contrae de manera desigual en distintos espesores. Para verificar la solidez interna, los fabricantes deben realizar pruebas radiográficas (RT) exhaustivas. Esta carga de pruebas ralentiza significativamente los programas de producción. También provoca rechazos de piezas frecuentes y costosos.
La forja adopta un enfoque radicalmente diferente y más controlado. Las instalaciones dan forma a bloques de acero sólidos utilizando presión térmica y mecánica extrema. Utilizan enormes prensas hidráulicas para forzar el metal calentado hacia los troqueles. Esta compresión termomecánica proporciona distintas ventajas estructurales.
Comprime minuciosamente la materia prima cerrando los microporos existentes.
Alinea el flujo de grano metalúrgico para que coincida con el contorno exacto del componente.
Elimina por completo los huecos internos que se encuentran comúnmente en las piezas fundidas.
Una válvula de bola de acero forjado requiere criterios de inspección completamente diferentes. Se basa en pruebas ultrasónicas (UT) en lugar de costosas radiografías. Este método UT es altamente predecible y más rápido de ejecutar. Rara vez revela defectos internos ocultos porque el proceso mismo los previene.
Comparación de procesamiento de materiales
Dimensión característica
Método de acero fundido
Método de acero forjado
Proceso de formación
Verter metal líquido en moldes.
Compresión termomecánica
Defectos comunes
Porosidad, huecos de gas, inclusiones.
Raro (solo escala de superficie)
ECM primaria usada
Pruebas radiográficas (RT)
Pruebas ultrasónicas (UT)
Estructura del grano
Aleatorio e isotrópico
Contornos de flujo alineados
Variabilidad del tiempo de entrega
Alto (debido a retrasos en el retrabajo)
Bajo (ciclos predecibles)
Beneficios tangibles de una válvula de bola forjada de 600 lb
La alineación del flujo de granos sirve como un importante factor de cambio estructural. Proporciona hasta un 20% más de resistencia al impacto y a la tracción. Esto es válido incluso para piezas fundidas que tengan exactamente la misma composición química. Una válvula de bola forjada de 600 lb maneja con seguridad los picos de tensión repentinos. Absorbe los golpes de ariete sin iniciar fracturas frágiles. Se estira en lugar de romperse en condiciones de sobrecarga extrema.
La uniformidad del espesor de la pared representa otra enorme ventaja operativa para los ingenieros. Las máquinas de forja ofrecen dimensiones físicas precisas y altamente repetibles en todo momento. Garantizan resultados de fabricación consistentes en pedidos de proyectos grandes. Esto elimina los puntos finos localizados que afectan a las fundiciones tradicionales. Los cambios del núcleo del cuerpo fundido a menudo causan estos peligrosos puntos débiles durante el enfriamiento.
También debemos considerar el estricto cumplimiento de la industria y la trazabilidad de los materiales. Una válvula forjada API 6D simplifica significativamente la documentación de su proyecto. Proporciona informes de pruebas de materiales (MTR) claros y confiables. Garantiza el cumplimiento ininterrumpido para aplicaciones de servicios amargos severos. Estándares como NACE MR0175 e ISO 15156 requieren estructuras internas impecables. El craqueo inducido por hidrógeno (HIC) ataca agresivamente las anomalías estructurales. La integridad forjada evita que los átomos de hidrógeno encuentren cavidades microscópicas para acumularse en su interior.
Finalmente, analizamos las capacidades de mecanizado sin defectos. El acero forjado produce naturalmente un acabado superficial muy superior. Tiene un mejor rendimiento durante las fases finales de mecanizado automatizado. Este acabado impecable garantiza tolerancias más estrictas para sellos internos dinámicos. Reduce drásticamente los riesgos de emisiones fugitivas durante la vida útil operativa. Mantiene un sello medioambiental más estricto y seguro durante décadas.
Marco de decisión: puntos de inflexión de riesgo versus costo
No siempre es necesario forjar para cada conexión de tubería. Los ingenieros deben aplicar un marco de decisión lógico para optimizar los presupuestos. Recomendamos especificar opciones de fundición para líneas de servicios públicos estándar. Funcionan perfectamente para circuitos de agua de refrigeración de bajo riesgo. Las líneas de derivación secundarias también funcionan de forma segura utilizando materiales fundidos. Las piezas fundidas se adaptan excepcionalmente bien a geometrías masivas y personalizadas. Cuando se especifican proyectos con orificios extremadamente grandes, los costos de forjado se vuelven geométricamente prohibitivos. Debe aceptar fundición para sistemas de 36 pulgadas y más grandes.
Sin embargo, te enfrentas a situaciones en las que la falsificación se vuelve absolutamente obligatoria. Debe eliminar por completo las variables estructurales en la infraestructura crítica. Recomendamos encarecidamente materiales forjados para las siguientes aplicaciones:
Válvulas de bloqueo de líneas principales, aislamientos de estaciones compresoras y sistemas de trampa para cerdos.
Entornos de medios tóxicos, letales o altamente inflamables. Esto incluye líneas de gas natural a alta presión y crudo amargo.
Aplicaciones que exigen una ejecución de proyectos rápida y predecible.
La disponibilidad de bloques forjados a menudo evita los largos plazos de entrega de los moldes personalizados. Ayuda a las empresas de ingeniería a evitar tasas inesperadas de rechazo de ECM. Una sola radiografía fallida en un cuerpo escayolado puede retrasar los proyectos por semanas. La forja garantiza que su programa de producción permanezca intacto.
Consideraciones de especificación e implementación
La construcción de la carrocería requiere una revisión cuidadosa durante la fase de especificación. Debe elegir entre arquitecturas de diseño de dos y tres piezas. Los cuerpos forjados de tres piezas permiten procedimientos de mantenimiento en línea mucho más sencillos. Admiten tareas de mecanizado interno más complejas durante la fabricación. También debe evaluar las configuraciones de cuerpo soldado versus atornillado. Los cuerpos forjados completamente soldados eliminan por completo las rutas de fuga atmosféricas en las bridas. Esto sigue siendo esencial en escenarios de tuberías enterradas donde el acceso para mantenimiento es nulo.
Las conexiones finales exigen una supervisión metalúrgica rigurosa por parte de su equipo. La transición de los extremos de válvulas forjadas a la metalurgia de tuberías requiere una revisión estricta. Necesita una evaluación cuidadosa de todas las preparaciones de los extremos de soldadura. Los ángulos de biselado de su tubería deben coincidir perfectamente con los extremos de la válvula. La coincidencia de carbono equivalente (CE) garantiza soldaduras de campo fuertes y confiables. Dicta sus requisitos de tratamiento térmico de precalentamiento y possoldadura. Pasar por alto este paso provoca soldaduras quebradizas y fallas catastróficas en las líneas.
Conclusión
Los ahorros iniciales en la adquisición de una carrocería de fundición desaparecen rápidamente. Los fallos en las pruebas, las altas tasas de rechazo y los riesgos operativos borran esos márgenes en entornos de alta presión.
Para la infraestructura principal de Clase 600, las soluciones estandarizadas de acero forjado ofrecen una seguridad inigualable. Proporcionan integridad estructural verificable y total preparación para el cumplimiento.
Garantizan la confiabilidad a largo plazo requerida por los estándares modernos de seguridad de tuberías.
Exija siempre inspecciones UT integrales antes de que comience la instalación de la tubería.
Alinee su selección de materiales con precisión con los requisitos de servicio amargo de NACE, si corresponde.
Preguntas frecuentes
P: ¿Por qué las válvulas forjadas generalmente se limitan a rangos de tamaño específicos?
R: La forja requiere prensas hidráulicas enormes. Por encima de ciertos diámetros, normalmente 24 pulgadas o más, las limitaciones físicas se vuelven extremas. Los gastos de herramientas para prensas de forja gigantes alcanzan niveles prohibitivos. Por lo tanto, los cuerpos de fundición o de placas soldadas siguen siendo las únicas opciones económicamente viables para redes de tuberías masivas.
P: ¿Una válvula de bola de acero forjado requiere END diferente que una válvula de fundición?
R: Sí, lo hace. Las piezas fundidas dependen en gran medida de las pruebas de radiografía (rayos X) para encontrar defectos volumétricos como huecos internos. Las piezas forjadas utilizan principalmente pruebas ultrasónicas (UT). UT detecta fallas lineales o delaminación interna. El proceso de forjado elimina naturalmente los huecos volumétricos, lo que hace que los costosos rayos X sean en gran medida innecesarios.
P: ¿Puede una válvula fundida cumplir con los estándares API 6D para tuberías de alta presión?
R: Sí, las válvulas fundidas pueden obtener la certificación API 6D. Sin embargo, se enfrentan a estrictos requisitos de examen no destructivo (NDE). Pasar estas rigurosas pruebas a menudo conduce a altas tasas de rechazo y reelaboración en la fundición. Esto introduce importantes retrasos en el cronograma y riesgos inmanejables para los contratistas de EPC.

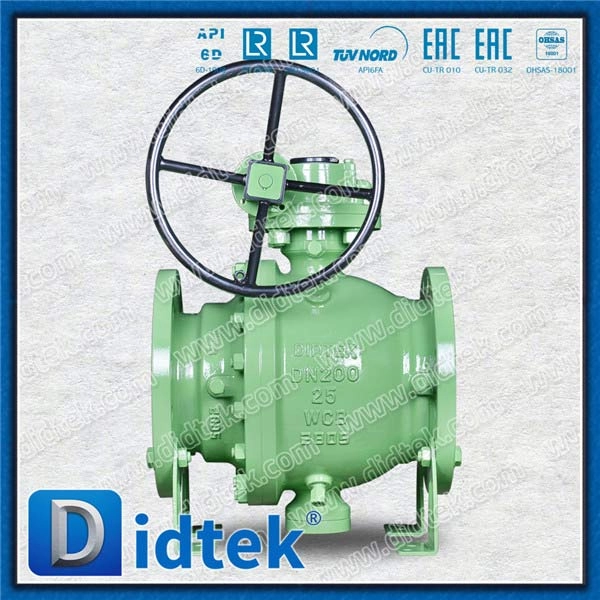

P: ¿Cómo influye la clase de presión en la elección de un operador de engranaje helicoidal?
R: La fricción del asiento aumenta exponencialmente con la presión interna. Una válvula Clase 600 requiere un par operativo significativamente mayor que una válvula Clase 150 del mismo tamaño exacto. Por lo tanto, un operador de engranaje helicoidal se vuelve estrictamente obligatorio. Garantiza una apertura y cierre seguros y controlados, lo que evita peligrosos golpes de ariete.
