El control de procesos en entornos de alto riesgo requiere mecanismos de seguridad sin compromisos y un tiempo de inactividad mínimo absoluto. Los operadores no pueden permitirse caídas repentinas de presión o fugas peligrosas. Necesitan confiabilidad absoluta cuando los sistemas funcionan las 24 horas del día. Confiamos en el control de flujo industrial para proteger al personal. Estos sistemas también previenen fallas ambientales catastróficas. La válvula de bola neumática de simple efecto y entrada superior sirve como solución de ingeniería. Protege líneas de proceso continuas y circuitos de seguridad críticos. Los ingenieros lo especifican mucho para sistemas de tuberías soldadas. Proporciona un apagado confiable cuando la energía de la instalación cae repentinamente. Esta configuración combina un rápido aislamiento de un cuarto de vuelta, seguridad automatizada con retorno por resorte y acceso estructural sin obstáculos. Descubrirá cómo su arquitectura interna garantiza una respuesta rápida durante las emergencias. Exploraremos los desafíos prácticos de instalación. Examinaremos requisitos metalúrgicos rigurosos para ambientes extremadamente fríos. Finalmente, le proporcionaremos un marco de adquisiciones estratégico para ayudarlo en sus decisiones de ingeniería.
Conclusiones clave
Operación a prueba de fallas: Los actuadores de simple efecto utilizan aire comprimido para el accionamiento y resortes mecánicos para un retorno automático y confiable a un estado seguro ante una pérdida de energía o aire.
Servicio sin desmontaje: el diseño de la válvula de entrada superior funciona como una válvula de mantenimiento en línea, lo que permite el reemplazo de componentes internos sin retirar el cuerpo de la válvula de la red de tuberías.
Preparada para entornos hostiles: cuando se especifica como válvula de baja temperatura LF2 (ASTM A350 LF2), este conjunto resiste de manera confiable aplicaciones industriales de temperaturas extremadamente bajas de hasta -46 °C.
Mayor CapEx inicial, menor OpEx: si bien es más costoso de adquirir que las alternativas de entrada lateral, los ahorros del ciclo de vida en mano de obra de mantenimiento y el tiempo de inactividad minimizado justifican la inversión en aplicaciones críticas.
Desglose arquitectónico de una válvula de bola neumática de simple efecto y entrada superior
La estructura del cuerpo de la válvula de entrada superior utiliza un complejo cuerpo forjado o fundido de una sola pieza. Cuenta con un capó superior fuertemente atornillado. Este diseño se adapta al acceso interno completo. Los técnicos pueden alcanzar fácilmente la bola, los asientos y el vástago. Nunca es necesario retirar el cuerpo principal de la tubería principal. Esta rigidez estructural evita que las fuerzas de flexión de la tubería distorsionen la cavidad interna. Los diseños estándar de cuerpo dividido carecen de esta resistencia estructural inherente.
El actuador neumático de simple efecto proporciona la fuerza motriz principal. Por lo general, emplea un mecanismo de piñón y cremallera o de yugo escocés. Un actuador de piñón y cremallera ofrece una curva de par lineal. Proporciona una fuerza constante durante toda la rotación. Los diseños de yugo escocés funcionan mejor para aplicaciones de alto torque. Proporcionan la máxima fuerza al principio y al final del golpe. Son ideales para desalojar componentes de bolas masivas bajo alta presión.
El sistema funciona según un estricto principio de carrera de aire y retorno de resorte. El aire comprimido llena la cámara interna del actuador. Empuja contra una fuerte tensión mecánica del resorte. Esta acción abre o cierra la línea de proceso. Ventilar el aire hace que los resortes se expandan. Obligan al dispositivo a volver a su posición predeterminada inmediatamente. Los operadores configuran esto como Fallo de apertura o Fallo de cierre. Una configuración de cierre fallido bloquea productos químicos peligrosos durante emergencias. Una configuración de falla de apertura permite que los picos de presión peligrosos se ventilen de manera segura.
El mecanismo de bola de un cuarto de vuelta completa el conjunto interno. Proporciona un cierre hermético contra inmensas presiones de las tuberías. Los sistemas alcanzan fácilmente tasas de fuga de Clase V o VI. Obtiene los tiempos de respuesta rápidos característicos de una servicio pesado válvula de bola neumática de . Aísla el flujo peligroso en apenas milisegundos.
La ventaja operativa: implementar una válvula de mantenimiento en línea
Problema empresarial: Cortar válvulas soldadas de una tubería provoca una pérdida de ingresos inaceptable. El mantenimiento estándar requiere drenar las líneas y pulir físicamente las soldaduras. El cierre de una sección completa de la planta para el reemplazo rutinario de asientos altera gravemente los programas de producción. Las instalaciones pierden miles de dólares durante estos cortes prolongados y desordenados. Las válvulas con bridas se atornillan a la tubería, pero introducen posibles vías de fuga. Las líneas de productos químicos tóxicos exigen uniones soldadas para prevenir desastres ambientales.
La solución: La geometría específica de la válvula elimina por completo estas costosas extracciones. Las configuraciones de entrada superior permiten a los técnicos desatornillar el capó fácilmente. Puede tirar verticalmente del muñón interno o del cartucho de bolas flotantes. La capa exterior permanece permanentemente soldada a la tubería. Funciona perfectamente como válvula de mantenimiento en línea . Un equipo pequeño puede reemplazar los asientos y los sellos en horas en lugar de días.
Realidades y riesgos de la implementación (experiencia):
Las implementaciones en el mundo real requieren una cuidadosa planificación logística. Debe evaluar el espacio físico alrededor de la red de tuberías.
Espacio libre superior: el diseño de la planta debe tener en cuenta un espacio vertical sustancial. Necesita espacio para izar el conjunto del capó, la bola y el actuador de forma segura. Los soportes elevados para tuberías a menudo restringen este movimiento ascendente.
Limitaciones de peso: Los diámetros grandes requieren un levantamiento pesado. El cartucho interno suele pesar cientos de libras. El equipo de elevación es obligatorio para una extracción segura. Debe tener en cuenta el acceso permanente a la grúa en su protocolo de mantenimiento de rutina.
Reensamblaje de precisión: Es fundamental apretar los pernos del capó según las especificaciones exactas del OEM. La tensión adecuada evita emisiones fugitivas durante la operación. Las refinerías enfrentan fuertes multas por fugas de compuestos orgánicos volátiles. Recomendamos seguir estrictamente las guías de calibración. Los pernos desiguales provocarán fugas peligrosas en las bridas.
Fiabilidad a prueba de fallos: especificación de la válvula de bola de simple efecto
Las consideraciones del nivel de integridad de seguridad (SIL) dictan rigurosamente la elección de componentes. Las instalaciones apuntan a clasificaciones SIL 2 o SIL 3 para bucles críticos. Los bucles de apagado de emergencia crítico (ESD) exigen actuadores de retorno por resorte. Superan drásticamente a las alternativas de doble acción durante cortes de energía inesperados. Una válvula de bola de simple efecto depende completamente de la energía mecánica almacenada. No necesita energía eléctrica externa ni aire de instrumentos para cerrar de forma segura. Este modo de falla predecible aumenta la clasificación SIL general del sistema.
Ingeniería de margen de par (experiencia):
El dimensionamiento del actuador requiere cálculos matemáticos precisos. No puedes adivinar la fuerza requerida. Dimensionar significa calcular con precisión el par del 'extremo neumático'. Esta fuerza supera la fricción de ruptura inicial. También debe calcular el par de torsión del 'extremo del resorte'. Garantiza un asiento adecuado contra la máxima presión diferencial. Los ingenieros suelen aplicar un factor de seguridad del 25 % al 30 % para tener en cuenta variables imprevistas.
Riesgo conocido: la fatiga del resorte eventualmente degrada los tiempos de respuesta a prueba de fallas. Los resortes mecánicos pierden tensión después de miles de ciclos. La contaminación del suministro de aire neumático introduce humedad y partículas. El aire húmedo oxida rápidamente las paredes internas del cilindro. Los reguladores y filtros son accesorios no negociables. Protegen los delicados cilindros internos de desechos destructivos.
Análisis de fase de par del actuador
| Torque Fase | Fuente de energía | Función primaria | Desafío de ingeniería |
| Separación del extremo de aire | Suministro de aire comprimido | Derribar el balón desde una posición estática | Superar la alta fricción estática y la presión de los medios |
| Funcionamiento del extremo de aire | Suministro de aire comprimido | Mover la pelota a mitad de su golpe. | Mantener un movimiento suave y continuo de un cuarto de vuelta. |
| Escapada del final de la primavera | Resortes mecánicos | Iniciar la carrera de retorno ante la pérdida de aire. | Superar la resistencia dinámica al flujo en la línea |
| Asientos con extremo de resorte | Resortes mecánicos | Llevar la válvula a un estado hermético a prueba de fallos. | Mantener suficiente fuerza final para sellar contra la presión. |

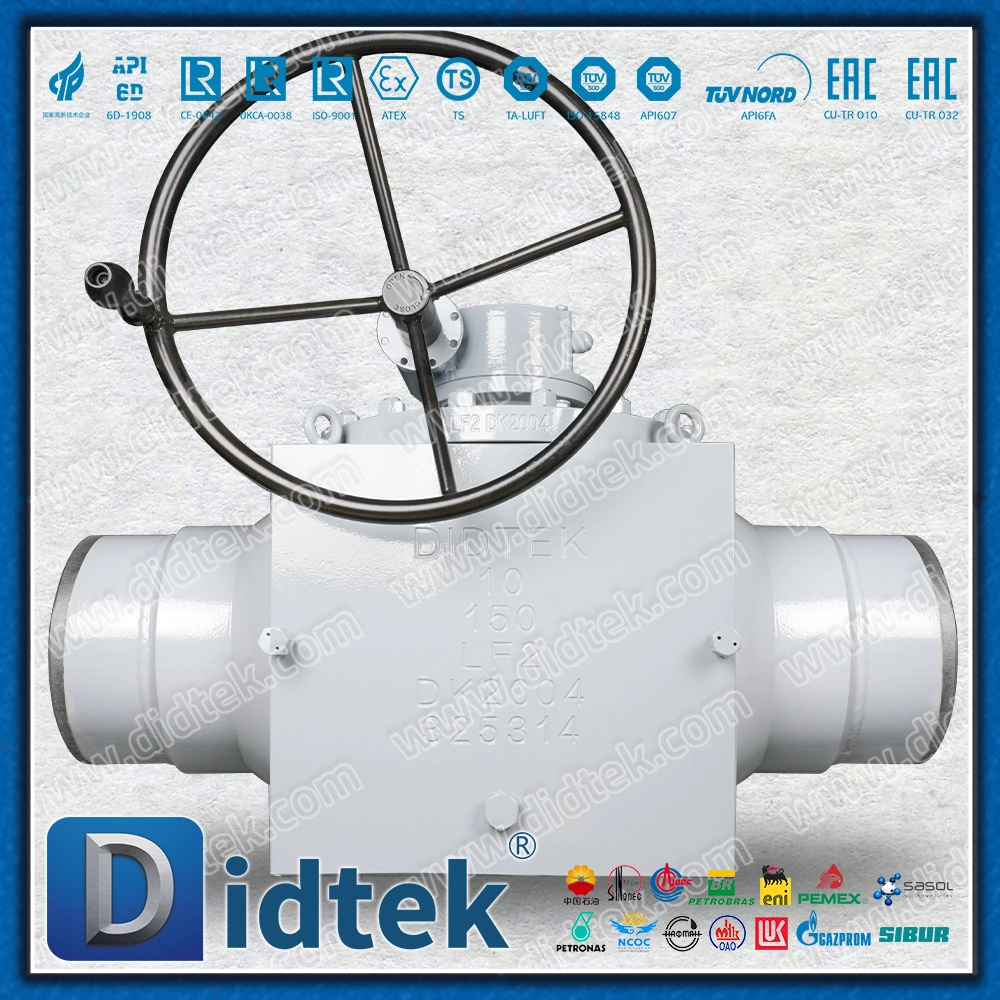

Selección de materiales: cuándo especificar una válvula de baja temperatura LF2
Los requisitos metalúrgicos dictan la seguridad en entornos de procesamiento extremos. El acero al carbono estándar se vuelve peligrosamente quebradizo a temperaturas bajo cero. Se rompe bajo tensión mecánica normal. ASTM A350 LF2 es el estándar industrial obligatorio. Este acero al carbono de baja temperatura (LTCS) requiere rigurosas pruebas de impacto. Los técnicos utilizan la prueba Charpy V-notch a -46°C. Un péndulo pesado golpea una muestra de metal con muescas. Los ingenieros miden la energía absorbida durante la fractura. El material LF2 absorbe suficiente energía a -46°C. La especificación de una válvula de baja temperatura LF2 garantiza la integridad estructural y previene fracturas frágiles catastróficas.
Lentes de aplicación (autoridad):
Muchas industrias globales exigen esta metalurgia específica para mantener operaciones seguras.
El procesamiento de gas intermedio depende en gran medida de este resistente material. Los gases en expansión provocan un rápido enfriamiento localizado dentro de la tubería.
Los trenes de licuefacción de GNL requieren continuamente una tolerancia extrema al frío. El gas natural líquido fluye a temperaturas criogénicas.
Las refinerías de climas fríos especifican LF2 para soportar climas helados. Las instalaciones del norte se enfrentan constantemente a condiciones invernales brutales.
Verificación de cumplimiento: asegúrese de que los componentes elastoméricos coincidan con el metal circundante. Los asientos, las juntas tóricas y los sellos del actuador deben tener clasificaciones iguales de baja temperatura. El caucho estándar se endurece con el frío. Pierde elasticidad por completo. Esto provoca una fuga de derivación peligrosa o un fallo total de actuación. Siempre verificamos los materiales del sello antes de la instalación. Los asientos poliméricos soportan el frío extremo de forma fiable.
Marco de decisión: evaluación y preselección para adquisiciones
Necesita criterios claros al seleccionar los componentes de control de flujo. Los ingenieros deben sopesar los costos iniciales con la longevidad operativa.
Entrada superior versus entrada lateral (cuerpo dividido):
Seleccione una válvula de entrada superior solo en condiciones específicas. Úselo cuando la unidad esté soldada de forma segura en su lugar. Las conexiones soldadas a tope y a encaje hacen imposible la extracción estándar. Elija este diseño cuando los costos de drenaje de la línea excedan la prima de la válvula. Las válvulas de entrada lateral con bridas estándar funcionan mejor para líneas de servicios públicos de fácil acceso.
Simple efecto versus doble efecto:
Seleccione mecanismos de simple efecto si los códigos de seguridad exigen una posición definitiva a prueba de fallas. Estándares como API 6D e IEC 61508 a menudo exigen acciones de retorno por resorte. Los actuadores de doble efecto carecen de mecanismo de seguridad mecánico. Permanecen en su última posición si falla el aire comprimido. No puede usarlos en bucles ESD críticos.
Criterios de evaluación de proveedores (confiabilidad):
Exija a sus proveedores que cumplan rigurosos estándares de ingeniería antes de comprar.
Exija tablas de tamaño de actuadores transparentes. Deben tener en cuenta la fricción del material del asiento a temperaturas mínimas de funcionamiento. Las temperaturas frías aumentan significativamente los requisitos de torsión.
Verifique las certificaciones de seguridad contra incendios API 607 o API 6FA. Necesita certificados para el paquete automatizado completo. La certificación de válvula de vástago desnudo no es suficiente. El fuego destruye rápidamente las focas blandas.
Solicite dibujos dimensionales detallados con anticipación. Necesita mediciones precisas de la holgura superior para sus ingenieros estructurales.
Acción siguiente: consultar inmediatamente con los ingenieros de aplicaciones. Calcule las caídas de presión diferencial precisas. Determine los factores de seguridad de su actuador antes de solicitar una cotización. Le ayudarán a finalizar las dimensiones del actuador con precisión.
Conclusión
La válvula de bola neumática de simple efecto y entrada superior constituye un activo altamente especializado. Los ingenieros lo diseñaron para brindar longevidad y seguridad en entornos inflexibles. Soporta duras demandas operativas de manera constante. El dimensionamiento inicial y la planificación dimensional requieren un enfoque de ingeniería riguroso. Debes calcular perfectamente el par y el juego vertical. Sin embargo, la rentabilidad a largo plazo en términos de eficiencia del mantenimiento no tiene paralelo. Elimina por completo los costosos cortes de tuberías. La seguridad del proceso alcanza nuevas alturas con una mecánica confiable de retorno por resorte.
Tome los siguientes pasos para optimizar sus sistemas de control de fluidos:
Audite las secciones de tubería soldadas actuales para detectar cuellos de botella de mantenimiento severos.
Envíe los parámetros exactos de su proceso a proveedores especializados.
Identifique el estricto estado a prueba de fallas requerido para sus circuitos de apagado de emergencia.
Solicite especificaciones precisas de materiales y tamaños de válvulas según su entorno operativo.
Preguntas frecuentes
P: ¿Se puede convertir una válvula de bola neumática de doble efecto en una de simple efecto?
R: Sí, muchos actuadores neumáticos modulares permiten la instalación de cartuchos de resorte en el campo, aunque la salida de torque se reducirá significativamente, lo que requerirá una recalibración del factor de seguridad.
P: ¿Por qué la válvula de entrada superior es más cara que una válvula de bola estándar de dos piezas?
R: Las válvulas de entrada superior requieren un cuerpo complejo forjado o fundido de una sola pieza, mecanismos de retención internos especializados para mantener los asientos bajo presión y tolerancias de mecanizado más rigurosas.
P: ¿Cuál es la posición de falla estándar para una válvula de bola de simple efecto?
R: Depende del diseño del proceso. 'Fail-Closed' (FC) es común para aislar medios peligrosos, mientras que 'Fail-Open' (FO) se usa para líneas de enfriamiento o sistemas de alivio de presión.
