Válvula de compuerta de 2-1/2 pulgadas: dimensiones, presiones nominales y guía de selección

¿Las fugas no detectadas en el sistema están agotando silenciosamente la rentabilidad de su planta? Los componentes de aislamiento de tamaño mediano sirven como guardianes críticos de las operaciones de las tuberías. Sin embargo, los equipos de mantenimiento a menudo los pasan por alto hasta que ocurre una explosión catastrófica. Elegir el mecanismo incorrecto genera graves riesgos de seguridad, contaminación ambiental y costosos tiempos de inactividad. Por el contrario, un tamaño adecuado y una especificación precisa del material prácticamente eliminan estos riesgos.

En esta guía técnica completa, desglosamos las dimensiones exactas, las clasificaciones de clases de presión y las opciones de metalurgia. Al final de esta publicación, poseerá el conocimiento práctico necesario para seleccionar una unidad de cierre altamente confiable adaptada específicamente a su entorno de control de fluidos.

Conclusiones clave

• Estándares dimensionales: La escala física y la interfaz de una unidad de 2-1/2 pulgadas se rigen estrictamente por ASME B16.10 para dimensiones cara a cara y ASME B16.5 para especificaciones de bridas. Esto garantiza la intercambiabilidad global entre las actualizaciones de la planta.
• Clases de presión: estos componentes de tuberías están diseñados para cumplir con clasificaciones de presión específicas. Los más notables son ASME Clase 150, Clase 300 y Clase 600. Cada uno corresponde a una presión de trabajo máxima permitida distinta.
• Selección de materiales: la vida útil operativa del equipo depende en gran medida de la metalurgia. Opciones como acero al carbono fundido ASTM A216 WCB, acero inoxidable CF8M y acero forjado dictan límites térmicos y resistencia química.
• Tipos de cuña y vástago: los diseñadores de sistemas deben elegir entre una configuración de tornillo exterior y yugo para indicación visual de la posición, o un vástago no ascendente para espacios compactos. Además, se deben seleccionar cuñas sólidas o flexibles en función de la variación térmica.
• Uso principal: Estas unidades están diseñadas exclusivamente para aislamiento de encendido y apagado completamente abiertos o completamente cerrados. No están diseñados para estrangular el flujo. La aceleración rápida provoca cavitación grave y daños en el asiento.

¿Qué es una válvula de compuerta de 2-1/2 pulgadas?

Una válvula de aislamiento de 2-1/2 pulgadas es un dispositivo de movimiento lineal diseñado para permitir o detener el flujo de fluido dentro de un sistema de tuberías. La designación de 2-1/2 pulgadas se refiere al tamaño nominal de la tubería. En sistemas métricos, esto se traduce en un diámetro nominal de DN65. Este componente de tamaño mediano ofrece un equilibrio óptimo entre capacidad de flujo y huella espacial, lo que lo hace indispensable en el control de fluidos industriales moderno.

El mecanismo fundamental implica un vástago roscado conectado a un volante o un actuador automatizado. Cuando un operador gira el volante, el vástago traduce esta fuerza de rotación en movimiento lineal. Esta acción levanta o baja una puerta en forma de cuña. En la posición completamente abierta, la puerta se retrae completamente dentro del capó. De este modo, el recorrido del flujo permanece completamente libre de obstáculos. Esto da como resultado una caída de presión mínima y evita la turbulencia, lo cual es una característica muy ventajosa para mantener la eficiencia general de la tubería.

Imagínese una línea de agua municipal de alta presión o una bulliciosa instalación de procesamiento de productos químicos. En estos escenarios, es fundamental aislar segmentos de tubería específicos para el mantenimiento de rutina sin cerrar toda la planta. Los ingenieros de campo utilizan intensamente estas válvulas de compuerta industriales en refinerías de petróleo y gas, sistemas comerciales de agua helada e instalaciones de generación de energía donde son obligatorias capacidades de cierre robustas y sin fugas.

Dimensiones estándar de una válvula de compuerta de 2 1/2

Al diseñar esquemas de tuberías, los datos dimensionales precisos no son negociables. Un desajuste en la escala física puede provocar graves tensiones en las tuberías, desalineación mecánica y eventuales fallas estructurales en el piso de la planta.

Dimensiones cara a cara

La dimensión cara a cara representa la distancia exacta entre las caras de las bridas de entrada y salida. Estandarizada según ASME B16.10, esta medición garantiza que las válvulas de diferentes fabricantes se puedan intercambiar sin problemas. No necesitará modificar el diseño de las tuberías existentes al reemplazar una unidad antigua.

Nota: Las dimensiones se aplican a configuraciones de extremos con bridas y para soldadura a tope. Siempre verifique las medidas exactas con los dibujos técnicos del fabricante antes de la fabricación.

Dimensiones de brida ASME B16.5

Para conexiones de extremos con bridas, el diámetro exterior, el diámetro del círculo de pernos y las plantillas de perforación deben cumplir estrictamente con los estándares ASME B16.5. Esto garantiza que la unidad se atornillará perfectamente a las bridas de la tubería contigua. Una combinación perfecta mantiene un sello seguro y a prueba de fugas bajo presión extrema.

Altura y peso totales

La altura total varía significativamente según el diseño del vástago interno. Un modelo de tornillo exterior y yugo requiere un espacio libre considerable sobre la cabeza porque el vástago se eleva físicamente por encima del volante durante la operación. Por el contrario, un vástago no ascendente mantiene una altura estática. Esto lo convierte en la mejor opción para instalaciones subterráneas o soportes de tuberías verticales estrechos.

Además, el peso se correlaciona directamente con la densidad del material y el espesor de la clase de presión. Una unidad estándar de hierro fundido Clase 150 de 2-1/2 pulgadas puede pesar aproximadamente 45 libras. Sin embargo, una variante de acero fundido Clase 600 puede exceder fácilmente las 100 libras debido a las paredes más gruesas del cuerpo necesarias para contener vapor a alta presión o hidrocarburos.

Clasificaciones de presión y límites de temperatura

Comprender los umbrales de presión y temperatura es un requisito de seguridad fundamental. Llevar un sistema más allá de sus límites nominales corre el riesgo de fallas mecánicas catastróficas y peligros ambientales graves.

Clases de presión ASME

En las prácticas de ingeniería norteamericanas, los dispositivos de aislamiento se clasifican según las clases de presión ASME. Para una unidad de 2-1/2 pulgadas, la clase denota la presión máxima permitida sin impacto que el cuerpo puede soportar a temperaturas ambiente que oscilan entre -20 y 100 grados Fahrenheit.

• Clase 150: Normalmente clasificado para 285 psi a temperatura ambiente para acero al carbono. Ideal para sistemas de agua, aire y vapor de baja presión.
• Clase 300: Clasificado para aproximadamente 740 psi a temperatura ambiente. Comúnmente implementado en procesamiento químico industrial y aplicaciones de petróleo de mid-stream.
• Clase 600: Clasificado para hasta 1480 psi. Diseñado específicamente para oleoductos y gasoductos de alta presión y líneas de vapor de generación de energía.
• Clase 800: generalmente asociado con diseños compactos de acero forjado, clasificados para 1975 psi, utilizados en entornos de diámetro pequeño y presión extremadamente alta.

Clasificaciones de presión métricas

Para proyectos internacionales siguiendo normas europeas o ISO, la capacidad de presión se expresa en Presión Nominal, indicando la presión máxima en bar a temperatura ambiente. PN10 y PN16 son aproximadamente equivalentes a la Clase 150, ampliamente utilizada en aplicaciones comerciales. Mientras tanto, PN40 es comparable a la Clase 300, utilizada en entornos industriales más pesados ​​que requieren una contención robusta.

Clasificaciones de presión y temperatura

Según ASME B16.34, la capacidad de presión de una válvula es inversamente proporcional a la temperatura del medio fluido. A medida que aumenta la temperatura, la resistencia a la tracción del metal disminuye, lo que reduce la presión máxima de trabajo segura. Por ejemplo, una válvula de acero al carbono Clase 150 clasificada para 285 psi a 100 grados Fahrenheit verá su presión máxima permitida caer a aproximadamente 170 psi cuando la temperatura del medio alcance los 500 grados Fahrenheit. Los ingenieros siempre deben consultar tablas de clasificación de presión y temperatura específicas para conocer el grado exacto del material para garantizar un funcionamiento seguro en condiciones térmicas máximas.

Opciones de materiales para válvulas de compuerta de 2-1/2 pulgadas

La integridad estructural y la compatibilidad química de cualquier mecanismo de control de fluidos están dictadas por su metalurgia. Seleccionar el material correcto previene el desgaste prematuro, la corrosión galvánica y fallas mecánicas repentinas.

Acero inoxidable

Los grados de acero inoxidable, principalmente ASTM A351 CF8 y CF8M, ofrecen una resistencia excepcional a la oxidación y al ataque químico. La adición de molibdeno al CF8M mejora significativamente su resistencia a la corrosión por picaduras y grietas en ambientes ricos en cloruro. Son la opción estándar para el procesamiento de alimentos y bebidas, la fabricación de productos farmacéuticos y líneas de ácidos altamente corrosivos donde la pureza del fluido es primordial.

Específicamente, para fluidos altamente viscosos como asfalto líquido o resinas pesadas que se endurecen a temperatura ambiente, los ingenieros suelen especificar una válvula de compuerta con camisa térmica de acero inoxidable . Este diseño especializado permite que el vapor o el aceite caliente circule alrededor del cuerpo de la válvula, manteniendo la temperatura del medio y evitando bloqueos internos.

Acero al carbono fundido y acero forjado

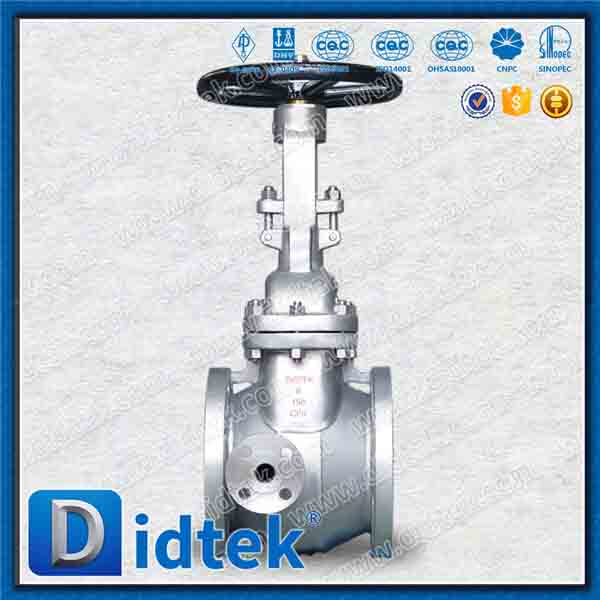

El acero al carbono fundido, específicamente ASTM A216 WCB, actúa como el caballo de batalla de las industrias petroquímica y de refinación. Proporciona alta resistencia a la tracción y excelente rendimiento en ambientes de alta temperatura de hasta 800 grados Fahrenheit. Para aplicaciones que requieren una densidad estructural superior y resistencia a choques térmicos intensos, se prefiere el acero al carbono forjado ASTM A105.

Hierro fundido y hierro dúctil

El hierro fundido ASTM A126 y el hierro dúctil ASTM A536 son materiales altamente rentables preferidos para aplicaciones no corrosivas de baja presión. El hierro dúctil ofrece una resistencia al impacto y una flexibilidad superiores en comparación con el hierro fundido gris estándar. Estos materiales dominan la distribución municipal de agua, la gestión de aguas residuales y las redes comerciales de agua helada.

Variaciones de diseño clave a considerar

Más allá de las dimensiones y la metalurgia, la geometría interna dicta las características de rendimiento y la idoneidad para entornos operativos específicos.

Vástago ascendente versus vástago no ascendente

Con una configuración de tornillo exterior y yugo, las roscas del vástago están ubicadas fuera del cuerpo, aislándolas del medio fluido. A medida que gira el volante, el vástago se eleva, proporcionando un indicador visual claro del estado de la válvula. Este diseño es obligatorio en los sistemas de protección contra incendios. Por el contrario, un vástago no ascendente presenta hilos expuestos al fluido. La compuerta sube por el vástago sin que el propio vástago se mueva verticalmente, lo que la hace esencial para instalaciones con estrictas limitaciones de espacio vertical.

Cuña sólida versus cuña flexible

Una cuña sólida es una pieza única y rígida de metal que ofrece una simplicidad robusta. Si bien es muy duradero, es susceptible a la unión térmica. Este es un fenómeno en el que las fluctuaciones de alta temperatura hacen que el cuerpo se contraiga alrededor de la cuña, haciendo casi imposible abrirla. Para contrarrestar esto, se mecaniza una cuña flexible con una ranura perimetral que permite a las superficies de asiento un ligero movimiento independiente. Esta flexibilidad compensa la expansión térmica y la distorsión de la tubería.

Sentado resiliente versus sentado de metal

En un diseño de asiento elástico, la cuña está completamente encapsulada en un elastómero como caucho EPDM o NBR. Cuando está cerrada, la goma se comprime contra la parte inferior plana del cuerpo, proporcionando un sello perfecto y hermético, ideal para agua limpia. Un diseño con asiento de metal presenta un contacto de metal con metal mecanizado con precisión. Si bien es posible que no ofrezca un sellado hermético absoluto, es obligatorio para medios de alta temperatura, vapor y fluidos abrasivos que destruirían rápidamente el caucho.

Conexiones finales para una válvula de compuerta de 2 1/2

El método de integración afecta el tiempo de instalación, la accesibilidad al mantenimiento y la integridad general de fugas del sistema.

Extremos bridados

Las conexiones bridadas son el tipo de extremo más frecuente para componentes industriales de tamaño mediano. Cuentan con un borde plano o elevado atornillado a una brida de tubería correspondiente, con una junta comprimida entre ellos. Esto permite una instalación rápida y una fácil extracción para mantenimiento sin cortar la tubería. Se clasifican por tipos de cara, como cara elevada para uso industrial estándar y junta tipo anillo para aplicaciones de petróleo a alta presión.

Soldadura por encaje y soldadura a tope

Las conexiones soldadas proporcionan el más alto nivel de integridad estructural y rendimiento sin fugas. Con una soldadura por encaje, la tubería se inserta en un área empotrada antes de soldarla en ángulo. Con una soldadura a tope, los extremos se biselan para que coincidan con el espesor de la tubería y se aplica una soldadura de penetración total. Las conexiones soldadas a tope no son negociables en entornos de alta presión y alta temperatura, como la generación de energía.

Tendencias de la industria: la evolución de la tecnología de válvulas de tamaño mediano

Análisis de mercado recientes sobre sistemas de control de fluidos revelan un cambio notable en la forma en que las instalaciones adquieren e implementan componentes de aislamiento de tamaño mediano. Las regulaciones ambientales más estrictas, particularmente en lo que respecta a las emisiones fugitivas de las plantas industriales, están alejando a los gerentes de los diseños de empaque heredados. Hoy en día, existe una creciente demanda de unidades certificadas según rigurosos estándares de bajas emisiones como API 624 e ISO 15848-1. Las instalaciones están actualizando activamente sus líneas de 2-1/2 pulgadas a sistemas de empaque de carga dinámica a base de grafito que garantizan prácticamente cero fugas de compuestos orgánicos volátiles.

Además, la integración de sensores del Internet industrial de las cosas está pasando de ser un lujo a un requisito básico en sectores críticos. Si bien un volante manual estándar sigue siendo la columna vertebral del aislamiento de tuberías, los operadores con visión de futuro están adaptando cada vez más estos componentes con actuadores eléctricos inteligentes y dispositivos de monitoreo acústico. Este enfoque proactivo permite a los equipos de mantenimiento detectar microfugas o ataduras térmicas mucho antes de que se conviertan en explosiones a gran escala, lo que en última instancia optimiza el costo total del ciclo de vida de la infraestructura.

Guía de selección paso a paso: cómo elegir la válvula adecuada

Seleccionar la unidad correcta exige una evaluación rigurosa de la línea base operativa de su tubería. Las conjeturas a menudo resultan en fallas estructurales o degradación química. Para evitar esto, los equipos de adquisiciones deben asociarse con un fabricante de válvulas confiable para alinear las especificaciones técnicas con los mandatos del proyecto. Siga este marco estratégico:

Identificar las características de los medios

Las propiedades físicas y químicas del fluido dictan el material del cuerpo requerido y la configuración del asiento. Para líquidos limpios como el agua municipal, un cuerpo de hierro dúctil con una cuña asentada resistente proporciona un sello rentable. Sin embargo, los disolventes agresivos exigen acero inoxidable de alta calidad para evitar picaduras internas, mientras que el vapor a alta temperatura requiere acero al carbono con revestimiento duro de estelita de metal a metal.

Determinar la presión y la temperatura del sistema

Mapee la presión y temperatura máxima de funcionamiento de su sistema con las tablas de clasificación ASME B16.34. Si su sistema opera a 250 psi a temperatura ambiente, una unidad Clase 150 es suficiente. Pero si ese mismo sistema alcanza los 600 grados Fahrenheit, la presión de trabajo permitida cae significativamente, lo que requiere una actualización a una clasificación de Clase 300 para mantener un margen operativo seguro.

Evaluar restricciones espaciales y actuación

Mida el área de instalación física. Si el espacio libre superior está restringido, especifique un diseño de vástago no ascendente. Si se requiere verificación visual del estado de la válvula para protocolos de seguridad a distancia, opte por una configuración de tornillo exterior y yugo.

Verificar los estándares y certificaciones de la industria

Asegúrese de que el equipo elegido cumpla con las certificaciones obligatorias del proyecto. Las aplicaciones de petróleo y gas generalmente requieren el cumplimiento de API 600 o API 602, mientras que los proyectos de agua municipales exigen certificaciones AWWA C509 o C515. NACE MR0175 es obligatorio para entornos con gases ácidos que contienen sulfuro de hidrógeno para evitar el agrietamiento por tensión del sulfuro.

Mejores prácticas de instalación y mantenimiento

Incluso los equipos de mayor calidad fallarán prematuramente si se los somete a técnicas de instalación inadecuadas o si se descuidan los programas de mantenimiento.

Antes de la instalación, se debe lavar minuciosamente el sistema de tuberías. La escoria de soldadura, el óxido y los restos de construcción atrapados entre la cuña y el asiento durante la primera operación de cierre provocarán rayaduras permanentes y fugas inmediatas. Al atornillar una conexión bridada, asegúrese siempre de que las bridas de las tuberías adyacentes estén perfectamente alineadas. Nunca utilice el pesado cuerpo de hierro para juntar tuberías desalineadas, ya que esto induce una tensión de flexión severa. Los pernos deben apretarse uniformemente usando una llave dinamométrica calibrada en forma de estrella cruzada para asegurar una compresión uniforme de la junta.

Desde una perspectiva de mantenimiento, la atención de rutina extiende la vida operativa. El vástago roscado de un modelo de vástago ascendente debe limpiarse y lubricarse periódicamente con grasa industrial para altas temperaturas. Los operadores deben inspeccionar periódicamente el prensaestopas. Si se detectan fugas menores, apriete las tuercas del prensaestopas gradualmente. Apretar demasiado aumentará la fricción, lo que dificultará el giro del volante y acelerará el desgaste de la empaquetadura. Finalmente, las unidades que permanecen en una posición estática durante períodos prolongados deben cerrarse y abrirse completamente al menos dos veces al año para evitar que la cuña se atasque debido a la acumulación de sarro.

Conclusión

Elegir la unidad de aislamiento de 2-1/2 pulgadas correcta es un paso crítico para garantizar la seguridad y eficiencia del sistema a largo plazo. Debe hacer coincidir cuidadosamente la clase de presión, la metalurgia y el diseño del vástago con su aplicación de fluido específica. Verifique siempre las dimensiones estándar entre caras antes de comenzar el proceso de fabricación de tuberías para evitar costosas demoras en la instalación.

Al invertir en componentes de alta calidad fabricados según estrictos estándares API y ASME, y al cumplir con rigurosos protocolos de mantenimiento, extenderá significativamente la vida útil de su infraestructura industrial. Si sus instalaciones experimentan fugas recurrentes o está planeando una actualización masiva del sistema, no dude en comunicarse con un especialista en válvulas para una auditoría técnica integral y soluciones de adquisición personalizadas adaptadas a su planta.

Preguntas frecuentes

¿Puedo utilizar una válvula de compuerta de 2-1/2 pulgadas para estrangular el flujo?

No, estos dispositivos están diseñados exclusivamente para fines de aislamiento completamente abiertos o completamente cerrados. Intentar usarlos para estrangular o regular el flujo fuerza al fluido de alta velocidad contra una cuña parcialmente bajada. Esto provoca rápidamente fuertes vibraciones, cavitación y erosión por trefilado en las superficies de los asientos. En un período muy corto, la unidad perderá por completo su capacidad de sellar. Para la modulación de flujo, especifique una válvula de globo o una válvula de control.

¿Cuál es la dimensión cara a cara de una válvula de compuerta con brida de 2-1/2 pulgadas Clase 150?

De acuerdo con las estrictas tolerancias de fabricación definidas por ASME B16.10, la dimensión estándar entre caras para una válvula bridada de tamaño nominal de tubería Clase 150 de 2-1/2 pulgadas es típicamente de 7,50 pulgadas o 190,5 mm. Esta dimensión se aplica específicamente a bridas de cara elevada y de cara plana. Siempre haga referencia cruzada a los dibujos de ingeniería exactos proporcionados por el fabricante antes de fabricar carretes de tubería.

¿Qué significa DN65 en relación a una válvula de compuerta de 2 1/2?

DN significa Diamètre Nominal, que es la designación métrica utilizada principalmente en normas de tuberías europeas e internacionales como ISO y DIN. DN65 es el equivalente métrico exacto de un tamaño de tubería nominal de 2-1/2 pulgadas. Al comprar a nivel mundial, una unidad DN65 coincidirá con una tubería de 2-1/2 pulgadas, aunque aún debe verificar que los estándares de perforación de bridas coincidan con su infraestructura existente.

¿Cómo sé si necesito una válvula de compuerta con asiento elástico o con asiento metálico?

La elección depende enteramente del medio fluido y de la temperatura de funcionamiento. Los diseños de asientos resistentes utilizan una cuña completamente encapsulada en caucho. Son la opción estándar para agua limpia y aire comprimido por debajo de los 180 grados Fahrenheit, ya que el caucho se comprime para proporcionar un sello impecable. Los diseños con asientos metálicos cuentan con anillos de acero o bronce mecanizados con precisión. Son obligatorios para altas temperaturas, vapor, hidrocarburos y fluidos abrasivos que fácilmente derretirían o romperían un sello de goma.

¿Cuál es el coeficiente de flujo Cv para una válvula de compuerta de 2-1/2 pulgadas?

El coeficiente de flujo, conocido como Cv, mide el volumen de agua en galones por minuto que fluirá a través de una válvula completamente abierta con una caída de presión de un psi. Para una válvula de compuerta estándar de puerto completo de 2-1/2 pulgadas, el valor Cv generalmente oscila entre 280 y 320. Este coeficiente excepcionalmente alto refleja la ruta de flujo sin obstrucciones del diseño, lo que la hace altamente eficiente para minimizar la pérdida de presión en redes de tuberías.

¿Con qué frecuencia se debe reemplazar una válvula de compuerta industrial de 2-1/2 pulgadas?

La vida útil de una unidad de aislamiento industrial depende en gran medida del entorno operativo, la corrosividad del medio y la frecuencia del mantenimiento. En los sistemas de agua municipal limpia, una unidad de hierro dúctil de alta calidad puede durar de 20 a 30 años. Sin embargo, en procesos químicos agresivos o aplicaciones de vapor a alta temperatura, los componentes internos pueden requerir reconstrucción o reemplazo completo cada 5 a 10 años. La realización de ciclos de rutina y el reempaquetado del casquillo del vástago extienden significativamente la vida útil del equipo.
