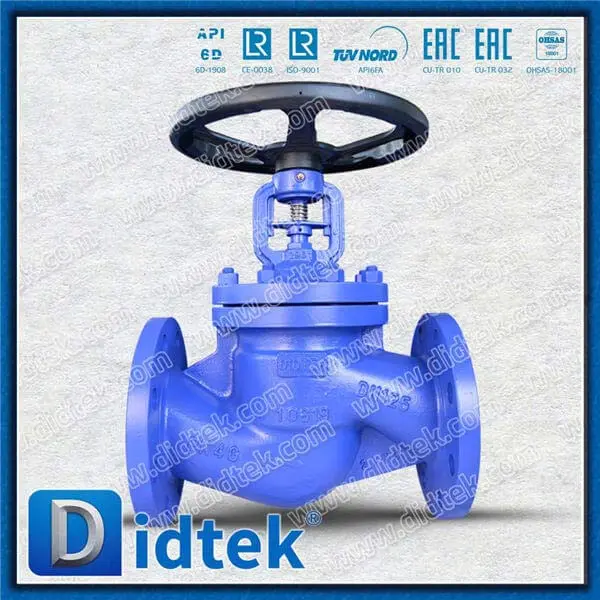

Válvula de fuelle WCB de acero fundido: beneficios de cero fugas para el servicio de vapor

En los sistemas de vapor industriales pesados, las emisiones fugitivas y las fugas en el vástago no son sólo molestias de mantenimiento. Representan pérdidas directas de energía, riesgos para la seguridad y graves fallos de cumplimiento. La empaquetadura prensaestopas convencional requiere un ajuste continuo para mantener la integridad. Por el contrario, el diseño del sello de fuelle ofrece una barrera hermética altamente confiable. Esta guía evalúa la viabilidad técnica de actualizar su infraestructura de vapor. Desglosamos las especificaciones de materiales de WCB, la mecánica de sellado avanzada y la eficiencia operativa para quienes toman decisiones en la planta. Aprenderá cómo seleccionar e implementar correctamente estos diseños robustos. En ingeniería industrial, "cero fugas" se refiere al estricto cumplimiento normativo. Marcos como ISO 15848-1 o API 598 exigen fugas indetectables bajo parámetros de prueba específicos. No implican una imposibilidad física infinita. Comprender esta distinción fundamental le ayudará a especificar el equipo adecuado. La actualización de sus sistemas garantiza una gestión del vapor más segura y altamente eficiente en todas sus instalaciones.

Conclusiones clave

• Eliminación de emisiones fugitivas: los fuelles metálicos reemplazan el empaquetadura tradicional como barrera principal, lo que reduce drásticamente la pérdida de vapor y los intervalos de mantenimiento.

• Superioridad del material: El acero fundido ASTM A216 WCB proporciona la resistencia a la tracción y al choque térmico necesarias para vapor saturado y sobrecalentado a alta presión.

• Seguridad de doble sello: las válvulas de fuelle de grado industrial cuentan con un empaque de grafito de respaldo para garantizar la integridad del sistema incluso en caso de fatiga del fuelle.

El caso comercial para una válvula de fuga cero en aplicaciones de vapor

Una pequeña fuga de vapor a 100 psi desperdicia enormes cantidades de energía. El consumo de combustible de las calderas aumenta drásticamente cuando se escapa vapor. Debe evaluar los costos operativos ocultos de las fugas convencionales. El vapor que se escapa exige continuamente más agua de reposición de la caldera. Las instalaciones gastan una cantidad importante de capital en el tratamiento de esta agua de reposición adicional. Los tratamientos químicos para el agua de alimentación de calderas representan un gasto operativo enorme. Una válvula de fuga cero detiene inmediatamente este drenaje invisible de los recursos de la planta.

Agencias como OSHA y la EPA monitorean de cerca las emisiones fugitivas. Los equivalentes regionales en todo el mundo imponen límites estrictos a las emisiones industriales. La seguridad de los trabajadores depende en gran medida del control de la exposición al vapor a altas temperaturas. Las liberaciones de vapor no planificadas provocan instantáneamente graves riesgos de quemaduras. También crean niveles de ruido peligrosos en el suelo de la planta. La actualización de su infraestructura aborda directamente estos requisitos de seguridad y cumplimiento. Evita multas elevadas modernizando su estrategia de aislamiento.

Una actualización exitosa debe cumplir con precisión criterios operativos específicos. Quiere reducciones mensurables en el consumo de energía de inmediato. Su equipo debería dedicar menos tiempo a realizar mantenimiento reactivo. Los equipos de mantenimiento a menudo pierden horas ajustando prensaestopas convencionales. La implementación de una solución moderna tiene como objetivo estos objetivos operativos específicos:

• Minimiza eficazmente el volumen de tratamiento del agua de maquillaje.

• Reducir el consumo continuo de combustible de calderas en toda la instalación.

• Elimine por completo el trabajo de ajuste de embalaje semanal.

• Mantenga las dimensiones cara a cara de las tuberías existentes sin problemas.

La integración de estas actualizaciones no requiere modificaciones extensas de las tuberías. Caen directamente en las huellas de tuberías industriales estándar sin problemas.

Decodificando el material: ¿Por qué WCB en una válvula de globo de acero fundido?

Los ingenieros especifican ampliamente ASTM A216 WCB para aplicaciones de vapor. WCB significa acero al carbono fundido soldable de grado B. Este material ofrece excelentes propiedades mecánicas para la industria pesada. Presenta un contenido de carbono controlado que respalda una soldabilidad confiable. El límite elástico maneja fácilmente y de forma segura las tensiones mecánicas fluctuantes. ASTM A216 WCB proporciona un equilibrio ideal entre rendimiento y disponibilidad. Evita los costes extremos asociados con los aceros exóticos de alta aleación.

Los estándares industriales exigen una válvula de globo de acero fundido en lugar de hierro fundido para vapor. El hierro fundido presenta una extrema fragilidad bajo estrés físico. Los sistemas de vapor saturado frecuentemente experimentan cambios repentinos de temperatura. El choque térmico puede romper fácilmente los componentes de hierro fundido al instante. Las fallas catastróficas liberan enormes cantidades de vapor vivo en las instalaciones. Los golpes de ariete también destruyen rápidamente los frágiles cuerpos de hierro fundido. El acero fundido se flexiona y absorbe estas cargas dinámicas extremas de forma segura.

Los componentes WCB mantienen la integridad estructural a temperaturas elevadas. La ventana de funcionamiento seguro normalmente se extiende hasta 425 °C (797 °F). Este límite de temperatura cubre perfectamente la mayoría de los cabezales de vapor industriales. El vapor saturado y sobrecalentado a alta presión requiere esta base sólida. Usted establece una base altamente segura al estandarizar los materiales WCB.

Tabla 1: Comparación de materiales para cabezales de vapor

Mecánica de sellado: válvula de fuelle versus válvula de globo convencional

La empaquetadura dinámica tradicional del vástago depende en gran medida de la compresión mecánica. Un seguidor de glándula aplasta físicamente el material de empaquetadura alrededor del vástago. A medida que el vástago sube y baja, la fricción se produce continuamente. Esta fricción desgasta constantemente los anillos de grafito o teflón. El desgaste crea inevitablemente una ruta de fuga microscópica con el tiempo. Los equipos de mantenimiento deben apretar continuamente la tuerca del prensaestopas manualmente. Con el tiempo, el material de embalaje pierde toda elasticidad y falla por completo.

La válvula de fuelle elimina por completo este sello dinámico basado en la fricción. Los fabricantes utilizan fuelles metálicos hidroformados o soldados dentro del capó. Estos fuelles suelen estar hechos de acero inoxidable 304, 316 o Hastelloy. Se expanden y comprimen exactamente como un acordeón musical. El extremo inferior se suelda directamente al vástago de la válvula. El extremo superior se suelda de forma segura al capó interno. Esto crea de forma fiable una barrera metálica continua e ininterrumpida. El fluido nunca entra en contacto con el entorno externo de la planta.

Los ingenieros acreditados siempre especifican una arquitectura interna de "sello dual". El fuelle metálico sirve como sello hermético principal. Sin embargo, los componentes mecánicos pueden eventualmente sucumbir a la fatiga del ciclo. Por lo tanto, el diseño incluye una empaquetadura de vástago estándar encima del elemento de fuelle. Este empaque de grafito actúa como una medida de contención secundaria a prueba de fallas. Si el fuelle se rompe, el empaque de respaldo evita explosiones catastróficas repentinas. Los operadores rara vez necesitan interactuar manualmente con este embalaje de respaldo. Permanece completamente pasivo durante las operaciones normales y saludables de la planta. Su personal permanece completamente seguro durante una falla interna inesperada.

Criterios de evaluación para especificar una válvula de globo de fuelle de acero fundido

Elegir la válvula de globo de fuelle de acero fundido adecuada requiere una evaluación técnica cuidadosa. Debe evaluar minuciosamente varios parámetros de diseño críticos. Las especificaciones adecuadas evitan fallos prematuros y garantizan la máxima vida útil operativa.

1. Diseño y capas de fuelles: Evalúe cuidadosamente la construcción de fuelles de una sola capa versus la de varias capas. Los diseños de múltiples capas apilan varias capas metálicas delgadas juntas. Esta construcción apilada absorbe mucho mejor las vibraciones mecánicas. Las unidades multicapa ofrecen en general una resistencia a la presión significativamente mayor. También ofrecen inherentemente una vida útil de ciclo mucho más larga.

2. Expectativas del ciclo de vida: Examine cuidadosamente las afirmaciones del fabricante con respecto a los límites de fatiga. Una unidad de alta calidad debe garantizar un ciclo de vida operativo específico. Busque garantías que cubran de 5000 a 10 000 ciclos antes de la fatiga. Solicite siempre datos de pruebas empíricas que respalden estas afirmaciones específicas.

3. Características de flujo: determine la función operativa exacta dentro de su sistema. ¿Su aplicación requiere un control de aceleración preciso? Si es así, especifique un diseño de tapón parabólico especializado. ¿Solo necesita aislamiento básico de fluidos de encendido/apagado? Un tapón de disco plano o cónico funciona perfectamente para el aislamiento.

4. Conexiones finales y estándares: Asegure la compatibilidad total con las tuberías de la infraestructura de la planta existente. Verifique los revestimientos de bridas requeridos antes de ordenar el equipo. Las conexiones bridadas RF o RTJ deben cumplir con precisión los estándares ASME B16.5. Las instalaciones europeas pueden requerir dimensiones estándar DIN específicas. Los extremos soldados a tope ofrecen una conexión de tubería permanentemente libre de fugas.

Debe hacer coincidir el diseño del tapón interno con la velocidad del fluido. El vapor a alta velocidad degrada las formas inadecuadas de los tapones con extrema rapidez. Unas especificaciones cuidadosas evitan el desgaste interno prematuro y problemas de vibraciones violentas. Los dispositivos antirotación evitan que el vástago tuerza los delicados fuelles. La tensión de torsión destruye un fuelle casi instantáneamente. Los diseños de calidad utilizan exclusivamente un mecanismo de vástago ascendente no giratorio.

Riesgos de implementación y realidades del mantenimiento de una válvula de fuelle WCB

Una instalación adecuada garantiza la longevidad de su inversión mecánica. Las válvulas de globo son dispositivos inherentemente direccionales por diseño. Debe instalar una válvula de fuelle WCB prestando estricta atención a la dirección del flujo. Normalmente, el líquido debe entrar directamente debajo del disco interno. Esta orientación específica protege eficazmente el delicado elemento de fuelle. El impacto directo del fluido a alta velocidad sobre los fuelles provoca vibraciones destructivas. Acelera la fatiga del metal y provoca su rotura prematura.

El golpe de ariete representa una enorme amenaza para la integridad del fuelle. Los rápidos picos de presión aplastan las finas capas metálicas al instante. Debe implementar excelentes protocolos de captura de vapor de inmediato. El drenaje adecuado de la tubería aguas arriba de la unidad es estrictamente no negociable. La acumulación de condensado provoca violentos choques hidráulicos cuando se abren las válvulas de vapor. Instale patas de goteo y trampas termodinámicas delante de todos los puntos de aislamiento. El vapor húmedo transporta constantemente gotas de agua a alta velocidad a través de la tubería. Estas pesadas gotas bombardean las finas capas metálicas como proyectiles abrasivos. El drenaje adecuado garantiza que solo pase vapor seco a través del cuerpo de la válvula.

Navegar por el proceso de adquisiciones requiere una lógica de preselección completamente precisa. Recomendamos encarecidamente a los compradores que eviten los fabricantes de genéricos de coste ultrabajo. La metalurgia barata compromete por completo el concepto de cierre hermético. Siempre debe solicitar informes de pruebas de materiales (MTR) completos. Exija certificaciones auténticas de pruebas de fugas de helio antes de la aceptación final. Revise minuciosamente los datos de las pruebas de fatiga del fuelle del fabricante. Las adquisiciones a granel sin estas certificaciones provocan rápidamente un desastre operativo. Un riguroso control de calidad garantiza que usted reciba un rendimiento genuino sin fugas.

Conclusión

La transición a una válvula de fuelle de vapor es una inversión en la eficiencia de la planta. Eleva notablemente la seguridad de las instalaciones para todo el personal del piso. Pasamos completamente el mantenimiento de un modelo de apriete reactivo. En lugar de ello, adopta un modelo de ciclo de vida del equipo predecible y altamente confiable. El cierre hermético elimina definitivamente las pérdidas invisibles de vapor de forma eficaz.

Tome medidas inmediatas auditando sus cabezales de vapor actuales hoy. Mida con precisión las tasas de fugas existentes en sus puntos de aislamiento convencionales. Identifique las zonas de fugas más problemáticas en el diseño de sus instalaciones. Consulte rápidamente a un fabricante de válvulas con experiencia para obtener orientación técnica detallada. Las actualizaciones proactivas de la infraestructura protegen tanto a su personal como a nuestro entorno compartido.

Preguntas frecuentes

P: ¿Qué significa WCB en la fabricación de válvulas?

R: WCB significa WCB de grado ASTM A216. Es un acero al carbono estándar adecuado para servicios de alta temperatura y alta presión. "W" indica soldable, "C" significa fundido y "B" denota el grado específico del material. Sirve como material base estándar para aplicaciones de vapor industrial a nivel mundial.

P: ¿Puede fallar una válvula de sellado de fuelle y qué sucede si falla?

R: Sí, los fuelles metálicos pueden fallar debido a la fatiga del ciclo o a un fuerte golpe de ariete. Sin embargo, las versiones industriales cuentan con una arquitectura de doble sello. Un empaque de grafito de respaldo secundario se encuentra activamente encima del fuelle. Este empaque de respaldo contiene inmediatamente el fluido, evitando explosiones catastróficas o fugas repentinas y peligrosas.

P: ¿Cómo se comparan los costos de adquisición entre los fuelles y las válvulas convencionales?

R: Estas unidades avanzadas normalmente exigen una prima inicial de 1,5 a 2 veces en comparación con los diseños de empaque convencionales. Este mayor costo inicial de adquisición refleja los complejos componentes metálicos hidroformados. Sin embargo, ofrecen un inmenso valor operativo al eliminar por completo el costoso desperdicio de vapor y no requieren mano de obra de mantenimiento de rutina.

P: ¿Las válvulas de fuelle son adecuadas para estrangular el vapor?

R: Las válvulas de globo estándar manejan la aceleración excepcionalmente bien. Sin embargo, una estrangulación intensa y continua puede provocar vibraciones internas graves. Esta vibración puede fatigar prematuramente los finos fuelles metálicos. Si necesita una estrangulación continua, debe especificar tapones de estrangulación parabólicos especializados para proteger los fuelles de una rápida degradación.
