En tuberías de vapor de alta presión y agua industrial, las fallas en el control de flujo generan riesgos de seguridad y tiempos de inactividad operativos graves. En estos sistemas las presiones extremas a menudo se combinan con temperaturas intensas. Los operadores de instalaciones requieren un aislamiento de tuberías absolutamente confiable para mantener la seguridad. Las válvulas estándar de patrón recto a menudo necesitan accesorios de tubería adicionales. Estos accesorios adicionales aumentan las caídas de presión del sistema y crean puntos de fuga innecesarios. Las uniones de codo redundantes introducen vulnerabilidades estructurales en redes térmicas complejas. En última instancia, amenazan la integridad y el rendimiento de la planta.

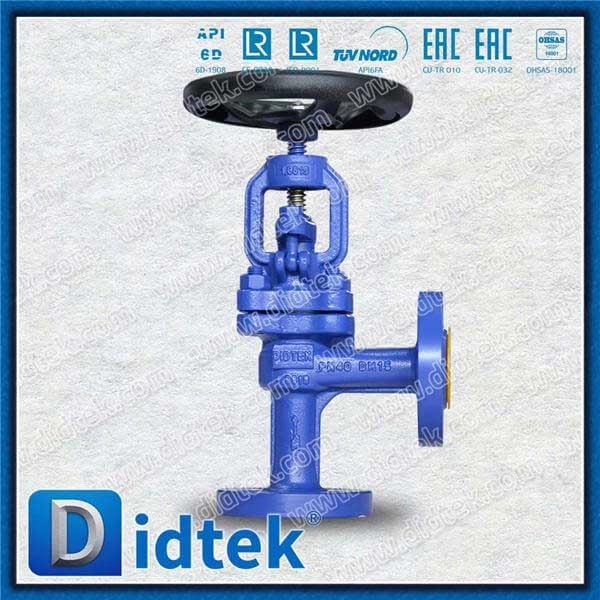

La válvula de globo angular GS-C25 aborda directamente estos problemas críticos. Combina una trayectoria de flujo de 90 grados altamente eficiente con acero al carbono fundido duradero. Esta combinación lo convierte en el principal punto de referencia para sistemas de tuberías que cumplen con DIN en todo el mundo. Esta guía completa evalúa la viabilidad técnica, las limitaciones de rendimiento y los criterios de adquisición precisos para estas válvulas. Aprenderá a optimizar redes térmicas y de fluidos exigentes de forma eficaz.
Conclusiones clave
Integridad del material: GS-C25 (DIN 1.0619) ofrece una resistencia a la tracción a altas temperaturas superior en comparación con el hierro fundido estándar.
Eficiencia del sistema: El diseño en ángulo de 90 grados elimina la necesidad de un codo, lo que reduce el espacio ocupado por la instalación y mitiga las caídas de presión.
Idoneidad de la aplicación: Ideal para reducción de vapor a alta presión, purga de calderas y aislamiento de agua industrial de servicio pesado.
Tecnologías de sellado: las configuraciones avanzadas (p. ej., sello de fuelle) proporcionan fugas casi nulas, crucial para medios peligrosos o de alto valor.
¿Por qué GS-C25? Especificaciones de materiales y cumplimiento de estándares.
Desmitificación material
Los ingenieros especifican constantemente el GS-C25 para entornos industriales exigentes. Primero debemos entender su fundamento metalúrgico. GS-C25 es un acero al carbono fundido de alta calidad. Se incluye en la designación de material DIN 1.0619. Sirve como el equivalente europeo de la ampliamente reconocida especificación ASTM A216 WCB.
Los equipos de adquisiciones frecuentemente cometen un error de búsqueda crítico durante el abastecimiento. Suelen buscar una válvula de hierro fundido GS-C25 . Este término es inherentemente contradictorio. El hierro fundido presenta un alto contenido de carbono y características frágiles. Se rompe bajo estrés térmico extremo o impacto físico. Por el contrario, GS-C25 es una aleación de acero dúctil. Absorbe impactos mecánicos y se adapta a una expansión térmica severa. Debe evitar estrictamente el hierro fundido en las líneas de vapor de alta presión. Insista siempre en utilizar acero fundido GS-C25 verificado para una seguridad óptima.
Alineación estándar DIN
Los diseños de plantas europeos y globales favorecen en gran medida los estándares DIN. Una válvula de globo de ángulo DIN garantiza un estricto cumplimiento dimensional. Las dimensiones cara a cara se alinean perfectamente entre los diferentes fabricantes. Esta estandarización simplifica el mantenimiento y los escenarios de reemplazo rápido.
Los operadores de plantas especifican principalmente estas válvulas para sistemas de presión PN16 a PN40. Estas clasificaciones se traducen en aproximadamente 16 a 40 bar de presión permitida a temperatura ambiente. El marco DIN requiere rigurosas pruebas no destructivas durante la fabricación. Estas pruebas garantizan que el cuerpo de acero fundido no contenga huecos ocultos ni porosidades. Tales defectos conducirían inevitablemente a explosiones catastróficas en los sistemas de vapor vivo.
Límites térmicos
Cada material posee límites operativos estrictos. El acero GS-C25 funciona excepcionalmente bien hasta 400°C (752°F). Dentro de este rango, mantiene una excelente resistencia a la tracción y rigidez estructural. El material maneja fácilmente vapor saturado estándar y vapor sobrecalentado moderado.
Sin embargo, el rendimiento se degrada rápidamente más allá de los 400°C. El acero al carbono comienza a experimentar una fluencia acelerada. La fluencia se refiere a una deformación lenta y permanente bajo tensión mecánica continua. Cuando las temperaturas del proceso superan este umbral crítico, debe actualizar su selección de materiales. Se hacen necesarios aceros aleados como el WC6 o el WC9. El uso de GS-C25 por encima de su límite térmico corre el riesgo de romper repentinamente el cuerpo de la válvula.
Ventaja de ingeniería: la válvula de ángulo industrial de 90 grados
Dinámica de flujo
La geometría estructural de una válvula dicta su desempeño fluido. La válvula de ángulo industrial ofrece un diseño único de doble propósito. Funciona simultáneamente como cambio de dirección de tubería y regulador de flujo preciso.
El fluido ingresa al cuerpo de la válvula desde el puerto inferior. Fluye hacia arriba pasando por la zona de asientos. Luego, el líquido sale inmediatamente a través del puerto lateral en un ángulo de 90 grados. Esta transición suave minimiza la restricción del flujo interno. Las válvulas estándar de patrón recto fuerzan el fluido a través de un recorrido enrevesado en forma de Z. La configuración en ángulo elimina un giro direccional altamente restrictivo. Este contorno interno aerodinámico mejora el coeficiente de flujo general.
Mitigación de la caída de presión
Las altas caídas de presión presentan un desafío constante en las redes de vapor. La pérdida excesiva de presión reduce la eficiencia del sistema y desperdicia energía térmica costosa.
Las configuraciones en ángulo combaten naturalmente estos fenómenos negativos. Reducen la turbulencia de fluidos inmediatamente después del área de asientos. Menos turbulencia se traduce directamente en menores niveles de ruido acústico dentro de la planta. Además, la ruta de flujo optimizada mitiga la cavitación destructiva. La cavitación ocurre cuando la presión del fluido cae por debajo de su presión de vapor. Se forman burbujas de vapor que colapsan violentamente contra las superficies metálicas. El diseño en ángulo mantiene los perfiles de presión localizados más estables. Esta estabilidad protege la moldura interna de una erosión rápida similar a un hoyo.
Economía de espacio y peso
Los diseños de las instalaciones industriales suelen sufrir graves limitaciones de espacio. Las salas de calderas y las estaciones de vapor montadas sobre patines requieren configuraciones de equipos compactos.
Las válvulas de paso directo a menudo requieren un codo separado para encaminar la tubería. Esta combinación aumenta la huella física. También añade peso innecesario a las estructuras de soporte de las tuberías. El diseño de ángulo de 90 grados elimina eficazmente el codo redundante. Se elimina una conexión bridada y un juego de juntas. Esta reducción reduce el riesgo de emisiones fugitivas. También simplifica el proceso de instalación inicial para los contratistas de tuberías.
Evaluación de la válvula de globo de vapor para aplicaciones severas
Desafíos de la línea de vapor
La distribución de vapor industrial es un proceso inherentemente violento. El medio fluido cambia de fase rápidamente. La evaporación instantánea se produce cuando el condensado a alta presión cae a una presión más baja. Una parte del líquido se convierte violentamente en vapor. Esta expansión tensiona los componentes internos de la válvula.
El golpe de ariete presenta otro peligro grave. Los trozos de condensado acumulado viajan a altas velocidades. Impactan con una fuerza tremenda sobre los discos de válvulas cerrados. Además, el ciclo térmico diario hace que la tubería se expanda y contraiga continuamente. Estas fuerzas combinadas exigen una solución de aislamiento sólida.
Sello de fuelle versus empaque estándar
La tecnología de sellado define el perfil de seguridad ambiental de una válvula. Debe elegir entre diseños de empaquetadura estándar y de sello de fuelle.
La empaquetadura de grafito estándar proporciona un sello tradicional y confiable. Los anillos de grafito se comprimen alrededor del vástago de la válvula. Impiden que el líquido escape a la atmósfera. Esta configuración requiere presupuestos de adquisiciones iniciales más bajos. Sin embargo, la empaquetadura de grafito exige un mantenimiento frecuente. Los técnicos deben apretar periódicamente el prensaestopas para evitar fugas. La fricción constante del vástago eventualmente desgasta el material de grafito.
La integración del sello de fuelle resuelve por completo el problema de las fugas. Un fuelle metálico (a menudo hecho de acero inoxidable o aleaciones de titanio) se suelda al vástago y al casquete. Crea una barrera metálica impenetrable. El fuelle se expande y comprime a medida que funciona la válvula. Este diseño logra un cero absoluto de fugas a lo largo del vástago. Requiere una mayor inversión inicial. Sin embargo, resulta fundamental para las plantas de proceso continuo que manejan medios peligrosos o de gran valor.
| Tecnología de sellado | Mecanismo primario | Frecuencia de mantenimiento | Perfil de fuga | Mejor aplicación |
| Empaquetadura de grafito estándar | Anillos de carbono comprimido | Alto (Apriete regular) | Llanto menor aceptable | Agua general, vapor a baja presión. |
| Sello de fuelle metálico | Barrera metálica expandible soldada | Mínimo (Reemplazar en caso de falla) | Fuga atmosférica cero | Vapor a alta presión, fluidos tóxicos. |
Estrangulamiento versus aislamiento
Los ingenieros suelen malinterpretar los límites operativos exactos de este equipo. Una robusta válvula de globo de vapor maneja una estrangulación moderada del flujo. Puede abrir la válvula para reducir la presión aguas abajo manualmente.
Sin embargo, debe establecer parámetros operativos claros. Estas unidades destacan por su cierre hermético y aislamiento temporal. No son válvulas de control dedicadas. Nunca debes usarlos para modulación continua de alta frecuencia. Una aceleración severa prolongada cerca de la posición cerrada crea un flujo de velocidad extremadamente alta a través del asiento. Esta velocidad erosiona rápidamente las superficies de sellado. Una vez que el asiento sufre daños por erosión, la válvula no podrá aislar la tubería por completo.
Dimensionamiento, índices de presión y criterios de preselección
Estándares de dimensiones (DN y PN)
El tamaño adecuado de la válvula afecta directamente la longevidad del sistema. Los rangos de adquisición suelen oscilar entre DN15 y DN400. La designación 'DN' representa el diámetro nominal en milímetros. Debe hacer coincidir con precisión el tamaño DN con los caudales requeridos de su sistema. El sobredimensionamiento de la válvula conduce a un rendimiento deficiente de la aceleración. Un tamaño insuficiente crea caídas de presión excesivas y acelera el desgaste interno.
La designación 'PN' indica la presión nominal. Los rangos estándar incluyen PN16, PN25 y PN40 hasta PN64. Seleccione siempre una clasificación PN que supere cómodamente los picos de presión potenciales máximos de su sistema. Considere los puntos de ajuste de la válvula de alivio de seguridad durante este cálculo.
Revestimiento duro de asientos y discos
La moldura interna maneja las fuerzas de fluidos más agresivas. La moldura estándar de acero inoxidable 13Cr funciona perfectamente para agua industrial limpia y vapor de baja velocidad. Resiste la oxidación básica y proporciona un sello confiable.
Las aplicaciones de vapor de alta velocidad exigen defensas metalúrgicas superiores. Debe especificar molduras con revestimiento de estelita para estos entornos. La estelita es una aleación de cobalto y cromo muy duradera. Los fabricantes sueldan una capa de Stellite directamente sobre las superficies del asiento y del disco. Este revestimiento duro resiste abrasión severa, irritación y erosión a alta temperatura. Garantiza un sellado hermético incluso después de años de funcionamiento exigente.
Compatibilidad de actuación
Debe evaluar el flujo de trabajo operativo de su planta para determinar las necesidades de actuación. La operación manual sigue siendo el estándar para las tareas básicas de aislamiento. En este caso resulta muy ventajoso un diseño de vástago ascendente. Al girar el volante, el vástago se eleva visualmente por encima del cuerpo de la válvula. Esto proporciona una confirmación visual inmediata e inequívoca de la posición de la válvula.
Los bucles de procesos automatizados requieren diferentes configuraciones. Debe evaluar la necesidad de actuadores neumáticos o eléctricos. Los diseños en ángulo a menudo requieren yugos de montaje específicos para adaptarse a las dimensiones físicas de actuadores pesados. Asegúrese de que el fabricante de la válvula pueda proporcionar almohadillas de montaje ISO y calcular con precisión el empuje del vástago requerido.
Evidencia del proveedor
Las afirmaciones de marketing no tienen valor en entornos de vapor a alta presión. Nunca acepte promesas vagas de 'cero fugas' o 'calidad superior'. Debe exigir pruebas concretas y verificables a sus proveedores.
Solicitar el certificado de material EN 10204 3.1 para el casco contenedor de presión.
Exija informes de pruebas hidrostáticas documentados que cumplan con API 598 o DIN EN 12266-1.
Solicite datos exactos de la prueba del ciclo de vida del fuelle si especifica un diseño de sello de fuelle.
Exigir informes de exámenes no destructivos (NDE) para todas las piezas fundidas críticas.
Realidades de implementación y riesgos de mantenimiento
Orientación de instalación
La instalación física requiere un estricto cumplimiento de los principios de dinámica de fluidos. Debe instalar la unidad siguiendo la dirección de flujo correcta. Los fabricantes proyectan una flecha direccional distinta en el cuerpo de la válvula.
La orientación estándar dirige el flujo debajo del disco. La presión aguas arriba ayuda a empujar el disco al abrirlo. Esto alivia la carga mecánica sobre el vástago y el volante. Al invertir la dirección de instalación, las fuerzas fluyen sobre el disco. La alta presión del fluido cierra activamente el disco. Cuando un operador intenta abrir la válvula invertida, la resistencia excesiva puede romper el mecanismo interno del vástago.
Riesgos de choque térmico
El acero al carbono fundido posee una alta durabilidad pero sigue siendo vulnerable a gradientes térmicos repentinos. La introducción de vapor vivo en un sistema de tuberías frías crea un choque térmico extremo. El calor repentino provoca una expansión del material rápida y desigual. Esta tensión puede agrietar el cuerpo de la válvula de fundición o deformar los anillos internos del asiento.
Debe seguir un estricto procedimiento de calentamiento antes de abrir completamente cualquier válvula de globo angular en servicio de vapor:
Verifique que todas las trampas de drenaje de condensado aguas abajo estén completamente funcionales.
Abra ligeramente la válvula de derivación aguas arriba para introducir un pequeño volumen de vapor.
Deje que el cuerpo de la válvula principal se caliente gradualmente durante 15 a 30 minutos.
Confirme la eliminación de todo el condensado estancado en la tubería.
Gire lentamente el volante de la válvula principal hasta la posición completamente abierta.
Tiempo de inactividad por mantenimiento
Los administradores de instalaciones deben planificar de manera realista futuras intervenciones de mantenimiento. La reparación de los mecanismos del vástago ascendente requiere un tiempo de inactividad dedicado. Los reemplazos de empaquetaduras exigen una despresurización completa de la tubería por motivos de seguridad.
Los reemplazos de fuelles presentan un desafío distinto. Por lo general, no es posible reparar un fuelle roto mientras la válvula permanece en línea. Los técnicos deben retirar todo el conjunto del capó. Esto a menudo significa extraer completamente la válvula de la tubería. Enfatice el mantenimiento preventivo y controle estrictamente la química del agua para prolongar la vida útil de los componentes internos.
Conclusión
La válvula de ángulo GS-C25 funciona como una solución altamente especializada y basada en el cumplimiento para redes térmicas complejas. Combina con éxito una redirección de flujo eficiente con un aislamiento robusto de tuberías de alta presión. Al eliminar accesorios redundantes, protege activamente la infraestructura de la planta contra tensiones innecesarias y posibles vías de fuga.
Su matriz de decisiones sigue siendo sencilla. Si su principal prioridad es minimizar el espacio de la instalación y al mismo tiempo gestionar las caídas moderadas de presión del vapor, este diseño representa la opción óptima. Funciona perfectamente hasta 400°C. Si las temperaturas de su proceso superan este umbral, debe recurrir a soluciones alternativas de acero de alta aleación.
Para avanzar con seguridad, los ingenieros y compradores deben formalizar su estrategia de adquisiciones. Revise minuciosamente las especificaciones DN y PN requeridas. Calcule las caídas de presión exactas de su sistema en condiciones de carga máxima. Finalmente, solicite dibujos técnicos estructurados y certificados de materiales a fabricantes certificados antes de emitir cualquier orden de compra.
Preguntas frecuentes
P: ¿Cuál es la diferencia entre el acero al carbono GS-C25 y el estándar WCB?
R: GS-C25 es el equivalente directo DIN/EN a ASTM A216 WCB. Comparten propiedades mecánicas y composiciones químicas casi idénticas. La principal diferencia radica en el marco regulatorio. GS-C25 cumple con estrictos estándares europeos de prueba y certificación, lo que lo convierte en la designación requerida para sistemas de tuberías que cumplen con DIN.
P: ¿Se puede utilizar una válvula de globo angular GS-C25 para un control de flujo preciso?
R: Si bien estrangulan el flujo mejor que las válvulas de compuerta estándar, no son válvulas de control dedicadas. Puede usarlos para una reducción moderada y temporal de la presión. Sin embargo, una estrangulación intensa y prolongada cerca de la posición cerrada provoca una rápida erosión del asiento. Este daño eventualmente impide que la válvula logre un cierre hermético.
P: ¿Por qué elegir un diseño de vástago ascendente para aplicaciones de agua industrial?
R: Un mecanismo de vástago ascendente proporciona una confirmación visual inmediata e inequívoca de la posición de la válvula. Cuando el vástago sobresale hacia afuera, la válvula está abierta. Este indicador visual es absolutamente fundamental para las comprobaciones rutinarias de seguridad de la planta y la respuesta rápida de emergencia durante procedimientos operativos complejos.
P: ¿Esta válvula requiere una orientación de instalación específica?
R: Sí. Debe seguir estrictamente la dirección del flujo indicada por la flecha colocada en el cuerpo de la válvula. Las instalaciones estándar dirigen el fluido hacia arriba debajo del disco. Esta orientación utiliza la presión aguas arriba para ayudar a abrir la válvula, evitando tensiones mecánicas innecesarias en el vástago.
