Válvula de globo angular Monel K500: aplicaciones de servicio de ácido fluorhídrico

Las unidades de alquilación de ácido fluorhídrico (HF) representan uno de los entornos más implacables en el sector del petróleo y el gas. La falla de la válvula aquí va más allá de la interrupción operativa. Crea un peligro crítico para la seguridad y el medio ambiente. Las refinerías manejan diariamente sustancias altamente volátiles. Sin embargo, el ácido HF exige protocolos de seguridad completamente diferentes debido a su extrema toxicidad y sus agresivas propiedades de corrosión.

Estandarizar una metalurgia correcta y una geometría de válvula precisa constituye su principal defensa contra fugas catastróficas. Los ingenieros de procesos deben eliminar los perfiles de corrosión impredecibles. No se puede confiar en componentes estándar de acero al carbono. Simplemente se degradan demasiado rápido en condiciones dinámicas de fluidos.

Esta guía evalúa la viabilidad de ingeniería específica, las ventajas metalúrgicas y los estrictos criterios de adquisición para utilizar una válvula de globo angular Monel K500 en aplicaciones de servicio HF de alto riesgo. Aprenderá a seleccionar correctamente los componentes internos dinámicos. Exploraremos el cumplimiento de pruebas rigurosas. Finalmente, descubrirá métodos prácticos para mitigar los riesgos graves de instalación e implementación.

Conclusiones clave

• Supremacía metalúrgica: Monel K500 proporciona un límite elástico y una resistencia al desgaste superiores en comparación con Monel 400, extendiendo específicamente el ciclo de vida de los componentes de válvulas dinámicas.

• Eficiencia de diseño: la configuración de globo angular elimina la necesidad de un codo de tubería adicional, lo que reduce la caída de presión y minimiza las posibles rutas de fuga en diseños de tuberías complejos.

• Estrictos requisitos de cumplimiento: las adquisiciones deben alinearse estrictamente con los estándares de ingeniería API y las aprobaciones de licenciantes de procesos específicos (por ejemplo, UOP, Phillips), respaldados por rigurosas pruebas no destructivas (NDT).

El desafío de ingeniería de la alquilación ácida HF

La manipulación de ácido HF anhidro y acuoso exige extrema precaución de ingeniería. Los operadores deben mitigar constantemente los perfiles de corrosión severos e impredecibles. Los aceros al carbono estándar desarrollan inicialmente una incrustación protectora de fluoruro. En teoría, esta escala evita una mayor pérdida de metal. Sin embargo, la alta velocidad del fluido elimina fácilmente esta frágil capa. La turbulencia también daña la barrera protectora. Este decapado continuo conduce a una rápida degradación del metal. Los ingenieros llaman a este fenómeno corrosión acelerada por flujo.

Las unidades de alquilación experimentan frecuentes cambios de presión. La dinámica de fluidos cambia constantemente durante las operaciones normales. Estos cambios crean tensión mecánica en todos los componentes de las tuberías. Los materiales estándar fallan bajo estas presiones compuestas. Debe anticipar los modos de falla exactos. La ingeniería preventiva requiere comprender cómo el ácido ataca al metal a nivel microscópico.

Debemos prevenir tres mecanismos de falla principales:

1. Micropicaduras y corrosión intergranular: el contenido de trazas de agua introduce fases ácidas acuosas. Las fluctuaciones de temperatura aceleran el ataque químico. Esto provoca picaduras localizadas. La integridad estructural cae rápidamente.

2. Emisiones fugitivas: La degradación del empaque del vástago ocurre con frecuencia en diseños deficientes. Conduce a emisiones atmosféricas mortales de HF. Las nubes de vapores tóxicos plantean inmensos peligros para el personal de la planta.

3. Excoriación mecánica: La operación de ciclo alto desgasta las roscas y los vástagos. Las piezas metálicas en movimiento se fusionan. Esto evita que los operadores cierren la válvula durante emergencias.

El objetivo final sigue siendo innegociable. Debe lograr un rendimiento verificable sin fugas. Los ciclos de mantenimiento predecibles garantizan una seguridad continua. Las instalaciones deben mantener un cumplimiento absoluto de los estrictos mandatos de seguridad de la planta. Las agencias ambientales monitorean intensamente estas unidades. Cualquier incumplimiento desencadena acciones regulatorias severas.

Por qué la válvula de globo angular Monel K500 se adapta a la aplicación

Las aplicaciones industriales requieren soluciones metalúrgicas específicas. Monel 400 sirve como base tradicional para la resistencia al ácido HF. Maneja excepcionalmente bien la exposición estática. Sin embargo, las piezas internas dinámicas requieren propiedades mecánicas superiores. Aquí Monel K500 se vuelve absolutamente imprescindible.

Compare Monel 400 directamente con Monel K500. K500 se somete a un proceso de endurecimiento por precipitación. Los fabricantes añaden aluminio y titanio a la base de níquel-cobre. Luego someten la aleación a tratamientos térmicos controlados. Este proceso ofrece la misma resistencia a la corrosión básica. Sin embargo, ofrece una resistencia a la tracción y una dureza superficial significativamente mayores.

Los componentes dinámicos exigen esta durabilidad específica. El uso de una válvula de vástago K500 evita el desgaste destructivo. El vástago endurecido resiste la deformación física contra el material de empaque comprimido. Esta dureza diseñada garantiza la integridad del sello a largo plazo bajo cargas mecánicas pesadas. Evita que el tallo se raye. Los tallos rayados siempre crean vías de fuga microscópicas.

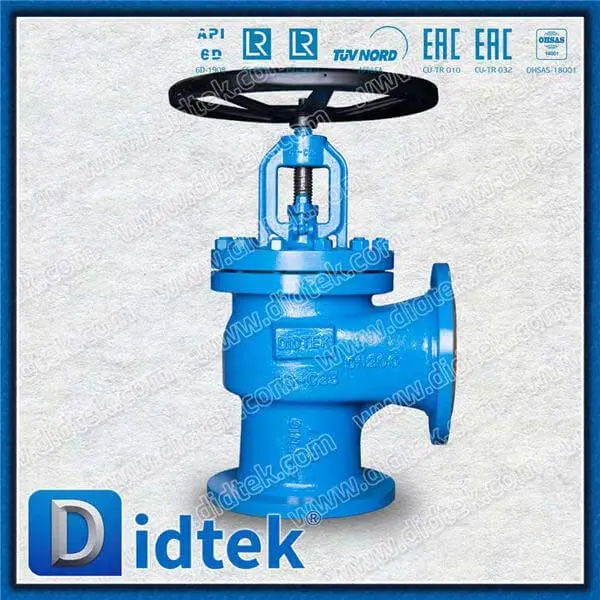

El diseño geométrico también proporciona enormes ventajas operativas. Una configuración de globo en ángulo presenta un giro interno de 90 grados. Una válvula de ángulo Monel actúa como un cambio direccional continuo. Al mismo tiempo sirve como punto de estrangulamiento preciso. El control de flujo se vuelve altamente predecible. La turbulencia de fluidos disminuye significativamente en comparación con los diseños de globo estándar.

Este diseño reduce drásticamente la necesidad de uniones soldadas. Se eliminan por completo los codos de tubería separados. Menos soldaduras significan menos zonas potenciales de falla. Las costuras de soldadura favorecen naturalmente la corrosión localizada. Al quitar un codo, se reduce inherentemente la probabilidad estadística de microfugas en colectores densos de tuberías de alta frecuencia.

Dimensiones principales de evaluación para una válvula de ácido fluorhídrico HF

La especificación de equipos para unidades de ácido requiere criterios de evaluación rígidos. No se puede confiar en especificaciones industriales generales. Las realidades del proceso imponen límites materiales estrictos.

Debemos evaluar dónde se vuelve obligatoria una Las corrientes primarias de HF exigen una construcción pura de Monel. No se permite ningún material alternativo aquí. La concentración de ácido sigue siendo demasiado agresiva. válvula de globo resistente a la corrosión de alto grado.

Compare esta estricta regla con las aplicaciones de material secundario. Se podría permitir una válvula de bronce de aluminio en zonas muy específicas. Ocasionalmente se adaptan a líneas de agua de refrigeración que no sean HF. También sirven bien en sistemas auxiliares de bajo riesgo. Sin embargo, nunca debe utilizarlos para servicio HF agresivo directo. Carecen de la resistencia química necesaria para las corrientes de ácido primario.

Las normas de sellado requieren un escrutinio intenso. Evalúe estrictamente la compatibilidad del material de embalaje. Necesita mezclas específicas de PTFE y grafito. Estas mezclas deben contar con aprobación formal para aplicaciones HF. El grafito estándar se descompone rápidamente cuando se expone al vapor ácido. Evalúe cuidadosamente los diseños de los capós. Los bonetes atornillados requieren procedimientos de torsión específicos. Los bonetes soldados eliminan por completo el recorrido de la junta. Si utiliza juntas, deben tener una construcción resistente a los ácidos.

Los criterios de prueba y validación separan a los proveedores aceptables de los peligrosos. Requerir evidencia de Identificación Positiva de Material (PMI). Pruebe minuciosamente todas las piezas mojadas. No acepte certificados en papel solos. Las pruebas físicas verifican la composición química real.

Exija validaciones de fugas secundarias. Las pruebas de fugas de helio resultan cruciales para el control de las emisiones fugitivas. Las pruebas hidrostáticas de alta presión verifican la integridad de los límites de presión. Estas pruebas especializadas deben superar los requisitos básicos de API 598. Las pruebas de agua estándar no garantizan la seguridad en aplicaciones de gases tóxicos.

Perfil de comparación de rendimiento de aleación

Consideraciones de implementación y riesgos de implementación

Conseguir el diseño correcto resuelve sólo la mitad del problema. La implementación introduce categorías de riesgo completamente nuevas. Los operadores deben gestionar la integridad de la cadena de suministro y la precisión de la instalación.

La autenticidad de la cadena de suministro presenta enormes riesgos. Las aleaciones falsificadas inundan continuamente el mercado mundial. Los materiales que no cumplen con las especificaciones plantean graves peligros operativos. Los oligoelementos en el Monel falso aceleran fallas catastróficas. Debe hacer cumplir estrictas auditorías del Informe de prueba del molino (MTR). Requerir verificación metalúrgica de terceros independientes. Los laboratorios de confianza deben verificar la composición de la aleación antes de comenzar el montaje.

La integridad de la instalación dicta el éxito a largo plazo. Un torque inadecuado compromete inmediatamente el sello del casquete. Los técnicos deben seguir procedimientos de empernado estrictos y documentados. El par desigual crea espacios microscópicos. El vapor de HF se escapa fácilmente a través de estas vías invisibles. Asegúrese de que sus equipos de mantenimiento utilicen exclusivamente herramientas calibradas.

La introducción de humedad crea enormes riesgos químicos. Las pruebas hidrostáticas dejan naturalmente agua residual dentro del cuerpo. Debe secar completamente todos los componentes antes de su implementación. El estándar de la industria dicta la purga de la cavidad interna. Utilice nitrógeno seco y calentado para este proceso. Si queda agua al arrancar, se mezcla con ácido anhidro. Esta mezcla crea HF acuoso altamente agresivo. La corrosión rápida e incontrolada se produce inmediatamente.

La evaluación de las realidades del mantenimiento requiere una perspectiva a largo plazo. Prevenir el tiempo de inactividad no planificado y evitar incidentes de seguridad sigue siendo primordial. Los componentes de alta calidad reducen los ciclos de reemplazo de rutina. Debe implementar un mantenimiento predictivo sólido. Las inspecciones de rutina garantizan que el material de embalaje permanezca intacto. Este enfoque proactivo garantiza la seguridad operativa a largo plazo.

Lógica de preselección: especificación del fabricante de su válvula

La elección de un socio fabricante requiere un marco de evaluación objetivo. No todas las instalaciones poseen la capacidad de producir equipos críticos para servicios letales. Debe filtrar a los proveedores rigurosamente.

Los licenciantes de procesos dictan las reglas de ingeniería definitivas. ¿El fabricante elegido cuenta con aprobaciones activas? Los principales licenciantes de tecnología como Phillips y UOP mantienen listas estrictas de proveedores. Auditan exhaustivamente las instalaciones de fabricación. Un proveedor debe contar con estas aprobaciones específicas. Sin ellos, no se pueden implementar legalmente sus productos en unidades con licencia.

Las capacidades de fabricación deben coincidir con los requisitos de documentación. ¿Puede el proveedor proporcionar una lista de materiales (BOM) completa? Este documento debe describir cada uno de los componentes internos. La producción debe cumplir estrictamente con API 600 o API 602. Los estándares ASME B16.34 siguen siendo absolutamente no negociables. Los límites del espesor de la pared deben cumplir con márgenes de seguridad precisos.

Los equipos de adquisiciones deben ejecutar los siguientes pasos específicos. Solicite una propuesta técnica detallada y específica del proyecto. Debe incluir todos los procedimientos de Ensayos No Destructivos (END). Especifique claramente los orígenes del casting. Evite fundiciones que carezcan de historiales rigurosos de control de calidad. Asegúrese de que el proveedor ofrezca capacidades de soporte localizadas. Necesitará sus equipos de ingeniería para las auditorías posteriores a la instalación. El soporte in situ garantiza una puesta en marcha adecuada.

Errores comunes que se deben evitar durante la adquisición:

• Aceptar certificados de materiales genéricos en lugar de MTR estrictos.

• No especificar Monel K500 para el componente del vástago móvil.

• Pasar por alto los requisitos específicos del licenciante de procesos para configuraciones de equipamiento.

• Saltarse el riguroso protocolo de secado con nitrógeno después de las pruebas hidrostáticas de fábrica.

Conclusión

Garantizar un control de flujo confiable en las unidades de alquilación exige una rigurosa disciplina de ingeniería. Seleccionar una válvula de ácido fluorhídrico adecuada es, en última instancia, un ejercicio de eliminación de riesgos graves. No se puede ceder en la ciencia de los materiales ni en el diseño geométrico.

Tome estas medidas prácticas hacia adelante:

• Exija Monel K500 para todos los componentes internos dinámicos para evitar el desgaste mecánico.

• Utilice la configuración de globo angular para eliminar soldaduras de tuberías innecesarias y reducir las vías de fuga.

• Exija un estricto cumplimiento de los estándares de licencias UOP o Phillips durante la fase de selección de proveedores.

• Implemente pruebas exhaustivas de fugas de helio y verificación metalúrgica independiente antes de la entrega en el sitio.

Priorizar la trazabilidad completa del material por encima de todo. Asegúrese de que protocolos de prueba estrictos regulen el proceso de fabricación. Centrarse exclusivamente en el diseño específico del proceso. Evite tomar decisiones basadas en factores de corto plazo. La calidad sin concesiones sigue siendo el único camino hacia la seguridad operativa en aplicaciones de HF.

Preguntas frecuentes

P: ¿Por qué utilizar Monel K500 en lugar de Monel 400 para vástagos de válvulas?

R: Monel 400 proporciona una excelente resistencia a la corrosión pero carece de una dureza extrema. Monel K500 se endurece por precipitación. Ofrece un límite elástico muy superior. Esta alta dureza evita el desgaste mecánico bajo carga dinámica. Garantiza que el vástago no se deforme contra el material de empaque durante la operación repetida.

P: ¿Cuáles son los estándares principales del otorgante de licencias de proceso para una válvula de ácido fluorhídrico HF?

R: UOP y Phillips dictan los principales estándares de ingeniería para unidades HF a nivel mundial. Publican pautas estrictas sobre metalurgia aceptable, diseño de molduras y pruebas especializadas. Cualquier equipo utilizado en estas unidades con licencia debe contar con aprobaciones formales de estas organizaciones.

P: ¿Podemos sustituir una válvula de bronce de aluminio en servicio de ácido HF?

R: No. El bronce de aluminio generalmente no es adecuado para servicios HF agresivos directos. No puede soportar el ambiente extremadamente corrosivo de las corrientes del proceso primario. El contacto directo con ácido requiere aleaciones con alto contenido de níquel como Monel. Debe restringir el bronce de aluminio a agua de refrigeración o líneas de servicios públicos que no sean HF.

P: ¿Qué pruebas específicas se deben solicitar antes de la entrega?

R: Debe solicitar una identificación positiva de material (PMI) en todas las piezas mojadas. Exija pruebas de emisiones fugitivas de helio para garantizar la integridad del sello. Requerir radiografía para todas las piezas fundidas para detectar defectos internos. Finalmente, aplique protocolos específicos de purga de nitrógeno seco inmediatamente después de la prueba hidráulica.
