La gestión de fluidos térmicos tóxicos, inflamables o de alta temperatura deja un margen cero para las emisiones fugitivas. Las válvulas empaquetadas tradicionales inevitablemente tienen fugas con el tiempo debido a la fricción del vástago. Los operadores de plantas se enfrentan a continuas batallas contra los gases que se escapan. Sabemos que estas fugas comprometen la seguridad del personal y degradan el cumplimiento ambiental.

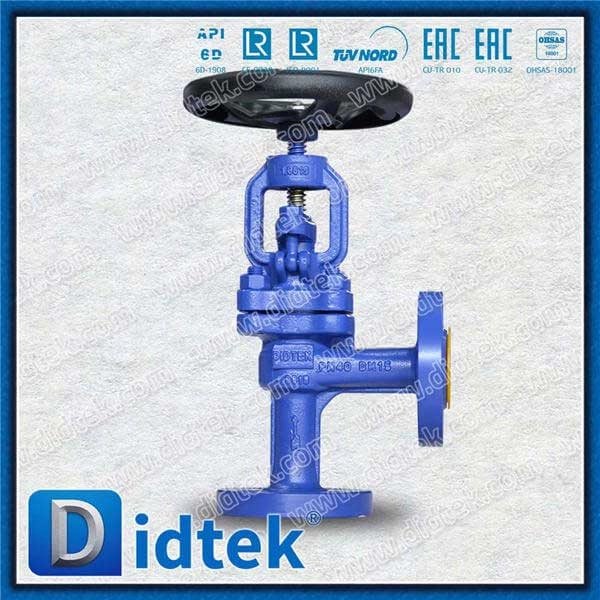

Introducir la válvula de globo con sello de fuelle como una barrera metálica continua entre el sistema de tuberías y la atmósfera. Neutraliza completamente el riesgo de fugas del tallo. Las plantas pueden mantener operaciones seguras y libres de emisiones incluso en entornos altamente exigentes. Ya no depende de anillos de grafito degradables para retener productos químicos peligrosos.
Los equipos de ingeniería y adquisiciones deben evaluar la compatibilidad de los materiales, el ciclo de vida y los estándares de cumplimiento al especificar estas válvulas para aplicaciones críticas. Este artículo explora los criterios de selección esenciales para una integración perfecta. Aprenderá cómo hacer coincidir los materiales con peligros específicos y comprenderá las mejores prácticas operativas.
Conclusiones clave
Contención absoluta: la tecnología de fuelle reemplaza el empaque del vástago degradable con una barrera metálica soldada, que actúa como una verdadera válvula de fuga cero para medios volátiles.
Seguridad redundante: Los diseños estándar de la industria incluyen un empaque secundario de grafito como mecanismo de seguridad contra rupturas inesperadas del fuelle.
Costo total de propiedad (TCO): si bien los costos iniciales son más altos, la eliminación de las emisiones fugitivas, la pérdida de fluidos y el reempaque frecuente genera un rápido retorno de la inversión en entornos peligrosos.
Estandarización: Obtener las especificaciones correctas (p. ej., válvula de fuelle DIN, materiales de cuerpo específicos como GG25) es fundamental para la integración del sistema y el cumplimiento de la presión y la temperatura.
El caso empresarial a favor de las válvulas de fuga cero en líneas peligrosas
Los organismos reguladores continúan endureciendo las restricciones a las emisiones fugitivas. Las normas EPA e ISO exigen protocolos rigurosos de detección y reparación de fugas. Los gerentes de planta ya no pueden tratar el vástago de una válvula de goteo como una simple tarea de mantenimiento. Representa una violación importante del cumplimiento. El uso de una válvula para fluidos peligrosos garantiza que los productos químicos volátiles permanezcan completamente contenidos dentro de la tubería. Cuando se escapan gases tóxicos, las instalaciones enfrentan fuertes multas. Además, los humos nocivos ponen en peligro inmediato al personal del lugar. El control proactivo de las emisiones es ahora un requisito fundamental para las operaciones industriales modernas.
Más allá de las sanciones regulatorias, la fuga de medios afecta directamente la eficiencia operativa. Durante un ciclo de vida estándar de cinco años, una válvula convencional purga constantemente costosos aceites térmicos o precursores químicos especializados. Al calcular el volumen diario de líquidos perdidos, las instalaciones a menudo se dan cuenta de la magnitud del desperdicio. Detener la fuga preserva medios valiosos. Mantienes recursos costosos dentro del sistema. La evaluación del costo del líquido perdido a lo largo del tiempo proporciona una justificación financiera clara para mejorar la infraestructura.
Debemos definir 'fuga cero' con precisión para establecer parámetros de ingeniería realistas. En este contexto específico, una válvula de fuga cero se refiere exclusivamente a la eliminación de fugas atmosféricas (externas) en el vástago. Evita que el líquido se escape al medio ambiente. Sin embargo, no garantiza automáticamente cero fugas en el asiento en línea. Los ingenieros deben evaluar las capacidades de sellado interno por separado según el diseño del asiento y los estándares de prueba aplicables. Comprender esta distinción evita errores en las adquisiciones.
Válvula de globo de fuelle versus mecanismos de empaque convencionales
El defecto fundamental de la empaquetadura convencional reside en la fricción dinámica. Los vástagos ascendentes rozan contra la empaquetadura de grafito durante cada golpe. Esta fricción mecánica degrada inevitablemente el material de embalaje. Los equipos de mantenimiento deben reapretar constantemente el prensaestopas para comprimir los sellos y minimizar los goteos. Al final, el grafito se desgasta por completo. Los operadores deben realizar un reemplazo completo en condiciones difíciles de la planta. Este ciclo constante de degradación provoca tiempos de inactividad inesperados.
Una válvula de globo de fuelle resuelve este problema mediante el uso de un tubo metálico en forma de acordeón. Los fabricantes suelen formar este componente crítico a partir de acero inoxidable 316Ti o Hastelloy. Sueldan un extremo al vástago de la válvula y el extremo opuesto al capó. A medida que el vástago se mueve hacia arriba y hacia abajo, el metal simplemente se comprime y se expande. No hay fricción por deslizamiento involucrada. La ausencia de desgaste por fricción elimina la causa principal de las fugas en el vástago.
Los diseños premium siempre incorporan una arquitectura de doble sello para máxima confiabilidad. Obtiene el fuelle metálico principal respaldado por una empaquetadura de vástago de grafito estándar. Esta configuración proporciona confiabilidad verificable en operaciones críticas. Si la fatiga del metal finalmente provoca la rotura del fuelle, la empaquetadura secundaria actúa como un mecanismo de seguridad crucial. Previene explosiones atmosféricas catastróficas. Los operadores de la planta ganan tiempo suficiente para detectar el problema y cerrar la línea de forma segura para realizar reparaciones.
Criterios de evaluación básicos: materiales, estándares y especificaciones
La elección de materiales dicta directamente los límites de presión y temperatura. Una válvula de hierro fundido GG25 ofrece una excelente solución para líneas de servicios públicos de presión baja a media. Las instalaciones utilizan frecuentemente hierro fundido para redes de aceite térmico que operan dentro de límites de temperatura moderada. Permite un escalamiento rentable en grandes plantas de proceso. Por el contrario, debe seleccionar acero fundido o acero inoxidable para aplicaciones químicas altamente agresivas. Los entornos nucleares de alta presión requieren estrictamente cuerpos de acero forjado o fundido para soportar tensiones mecánicas intensas de forma segura.
Categoría de material
Aplicaciones típicas
Capacidad de presión relativa
Entornos operativos comunes
Hierro fundido GG25
Aceite térmico, vapor de baja presión, líneas de servicios públicos.
Bajo a Medio
Instalaciones no corrosivas y de temperatura moderada.
Acero fundido WCB
Petroquímicos, vapor a alta presión, petróleo y gas
Alto
Aplicaciones de alta tensión y alta temperatura
Acero inoxidable CF8M
Productos químicos corrosivos, procesamiento de alimentos, productos farmacéuticos.
Alto
Medios agresivos, estrictas normas de higiene.
El cumplimiento de los estándares regionales e industriales garantiza una integración segura del sistema. Una válvula de fuelle DIN cumple con las normas europeas como EN 13709 y EN 1092-1. Estos códigos dictan dimensiones precisas entre caras y clasificaciones de bridas para una instalación perfecta en instalaciones europeas. Mientras tanto, los sectores norteamericano y petroquímico dependen en gran medida de las normas API 602 y ASME B16.34. Siempre haga coincidir la especificación exacta de la válvula con el código de ingeniería que rige en su instalación.
El fuelle interno sigue siendo una pieza metálica que se flexiona continuamente. Los compradores deben solicitar datos de las pruebas de fatiga del fabricante durante la adquisición. Busque el cumplimiento estricto de estándares como MSS SP-117. Conocer el límite del ciclo nominal es obligatorio para la planificación del mantenimiento preventivo. Los fuelles industriales estándar suelen soportar entre 5000 y 10 000 ciclos antes de que se produzca la fatiga del metal. Recomendamos realizar un seguimiento cuidadoso del recuento de ciclos operativos. Esto le permite programar reemplazos de cartuchos oportunos antes de que ocurra una falla.
Riesgos de implementación y realidades operativas
Las prácticas de instalación adecuadas previenen fallas prematuras de los componentes. Debe instalar estas válvulas en la orientación correcta, asegurándose de que el flujo siempre pase por debajo del asiento. Cuando la válvula se cierra, esta dirección de flujo específica alivia la presión excesiva del sistema. Evita que la presión del fluido presione continuamente contra la delicada pared del fuelle. Ignorar los matices de la dirección del flujo reduce drásticamente la vida útil del equipo.
Los fuelles metálicos soportan fácilmente la compresión lineal pero fallan rápidamente bajo fuerzas de torsión. La tensión de torsión cortará rápidamente las delgadas circunvoluciones metálicas. Los ensamblajes de alta calidad emplean diseños de vástago no giratorios especializados para combatir esta vulnerabilidad. Un pasador guía o una configuración específica de tuerca de vástago evitan que el vástago gire a medida que sube. Debe verificar que exista esta característica no giratoria para proteger los fuelles de una torsión fatal durante el accionamiento manual o automático.
Los medios sucios o abrasivos representan un riesgo significativo para las barreras metálicas enrevesadas. Las partículas sólidas pueden acumularse firmemente en los pliegues del acordeón con el tiempo. Esta acumulación restringe el movimiento. Durante la compresión, las partículas atrapadas pueden eventualmente perforar las delgadas paredes metálicas. Si planea utilizar este equipo en líneas sucias, instale siempre una filtración aguas arriba. Quitar los residuos antes de que lleguen a la válvula protege el conjunto interno y preserva la integridad del sellado.
Lógica de preselección y próximos pasos en materia de adquisiciones
Adapte su selección de componentes al riesgo de fluido específico presente en su línea. Examinemos dos escenarios comunes:
Transferencia de calor/aceite térmico: Priorice las clasificaciones de materiales de alta temperatura. Busque capacidades de ciclo de vida prolongado, ya que estas líneas frecuentemente modulan para controlar las temperaturas de las instalaciones.
Cloro/Fosgeno (Altamente Tóxico): Debe priorizar arquitecturas de sellado redundantes. Exija materiales Hastelloy para máxima resistencia a la corrosión. Insista en certificaciones estrictas para garantizar una seguridad absoluta.
Evalúe minuciosamente a los proveedores potenciales utilizando una lista de verificación centrada en la ingeniería. Haga a los proveedores las siguientes preguntas:
¿Proporcionan resultados documentados de pruebas de fugas de helio para cada unidad individual enviada?
¿El núcleo metálico está hidroformado o soldado por los bordes? Las unidades hidroformadas ofrecen una resistencia superior a la fatiga. Las versiones con bordes soldados proporcionan carreras más largas para cuerpos de válvulas más grandes.
¿Hay conjuntos de cartuchos de repuesto disponibles en su región específica para minimizar el tiempo de inactividad?
Tome medidas inmediatas auditando sus registros de mantenimiento actuales. Identifique las zonas de reparación de alta frecuencia en su planta. Estas filtraciones persistentes representan los mejores candidatos iniciales para una actualización. Recopile sus datos P&ID específicos, incluida la presión, la temperatura y las propiedades del medio. Finalmente, consulte a un ingeniero de válvulas calificado para comenzar a diseñar el plan de transición.
Conclusión
La especificación de un diseño con fuelle sellado cambia fundamentalmente la estrategia operativa de su planta. Se aleja de la gestión reactiva de fugas y adopta la eliminación proactiva de emisiones. La barrera metálica continua garantiza que los fluidos peligrosos permanezcan aislados de la atmósfera.
Lograr una verdadera realidad de encajar y olvidar requiere un cuidadoso trabajo de ingeniería inicial. Debe garantizar un dimensionamiento inicial preciso y una selección exacta del material. Además, las instalaciones deben mantener una comprensión clara de los límites del ciclo para programar el mantenimiento preventivo con precisión.
Revise sus especificaciones de medios actuales para identificar vulnerabilidades en su canalización. Póngase en contacto con su equipo técnico de ventas hoy para analizar los requisitos complejos del sistema. También puede descargar una hoja de especificaciones dimensionales detallada para comenzar el proceso de planificación de sus instalaciones.
Preguntas frecuentes
P: ¿Cuánto dura normalmente el fuelle interno?
R: La vida útil varía según la longitud de la carrera, la presión de funcionamiento y la temperatura. Las clasificaciones industriales estándar varían de 3000 a 10 000 ciclos. Las curvas de fatiga del fabricante deben dictar sus cronogramas de reemplazo exactos.
P: ¿Se puede reparar una válvula de globo con sello de fuelle si el fuelle falla?
R: Sí. El conjunto del capó, incluidos el fuelle y el vástago soldados, generalmente se puede reemplazar como un solo cartucho. Mientras tanto, el empaquetamiento secundario de grafito evita fugas atmosféricas inmediatas.
P: ¿Por qué especificar una válvula de hierro fundido GG25 para sistemas de fluido térmico en lugar de acero fundido?
R: GG25 ofrece una solución estructuralmente sólida y altamente rentable para aplicaciones de aceite térmico estándar. Funciona perfectamente dentro de los límites de presión y temperatura específicos del hierro fundido, evitando los costos excesivos de ingeniería del acero fundido.
P: ¿La expresión "fuga cero" también se aplica al asiento de la válvula?
R: "Cero fugas" en este contexto se refiere a las emisiones atmosféricas (externas) a través del vástago. Las fugas internas del asiento dependen del diseño del asiento y se rigen por normas independientes como API 598 o FCI 70-2.
