Válvula de globo de ángulo DIN: aplicaciones industriales de vapor y aceite caliente

La operación de sistemas de vapor y aceite térmico a alta temperatura deja cero margen de error con respecto al control de flujo, caídas de presión y emisiones fugitivas. Cuando las temperaturas del proceso aumentan, cualquier eslabón débil puede comprometer rápidamente las operaciones enteras de la planta. Las válvulas estándar de patrón recto a menudo requieren codos de tubería adicionales para dirigir el fluido correctamente. Estos accesorios adicionales aumentan la caída de presión sistémica, amplían el espacio de instalación y agregan puntos de fuga innecesarios en cada brida. Rápidamente se enfrenta a un problema complejo de limitaciones espaciales y vulnerabilidad mecánica.

Una válvula de globo de ángulo DIN consolida la redirección del flujo y la regulación de precisión en un único componente altamente eficiente. Enruta de manera eficiente medios de alta velocidad mientras mantiene una estricta integridad hermética. Sin embargo, para especificar la válvula correcta es necesario hacer coincidir los estándares de materiales DIN con las condiciones exactas del proceso. Aprenderá cómo evaluar dinámicas de fluidos complejas, identificar límites de materiales realistas y elegir características de sellado críticas para optimizar su próxima aplicación de fluidos a alta temperatura de manera segura.

Conclusiones clave

• Eficiencia de la tubería: las válvulas de globo en ángulo eliminan la necesidad de un codo de 90 grados, lo que ahorra espacio y reduce la caída de presión general del sistema.

• Específicos de la aplicación: Los sistemas de vapor requieren una resistencia sólida a la cavitación y las caídas de alta presión, mientras que los sistemas de aceite caliente exigen una estricta integridad hermética contra los ciclos térmicos.

• Confiabilidad del material: el acero al carbono 1.0619 es el estándar comprobado para aplicaciones estándar de alta temperatura y ofrece clasificaciones confiables de presión y temperatura según las especificaciones DIN EN.

• Enfoque de implementación: Evaluar el cumplimiento de los proveedores, las configuraciones de empaque (como sellos de fuelle) y el acceso de mantenimiento a largo plazo son fundamentales para finalizar las listas cortas de adquisiciones.

Minimizar el estrés del sistema: el caso de la válvula de globo angular

Los diseños de tuberías tradicionales a menudo tienen dificultades bajo estrictas limitaciones físicas. Una válvula de globo estándar generalmente necesita un codo separado para cambiar la dirección del fluido. Esta combinación fuerza al fluido a través de múltiples transiciones estrechas en un lapso corto. Inmediatamente se enfrenta a una mayor turbulencia, tasas de desgaste del metal más rápidas y un proceso de instalación más complejo. Cada brida o soldadura adicional representa un punto potencial de falla. Con el tiempo, estas conexiones adicionales soportan estrés vibratorio, lo que aumenta la carga de mantenimiento.

El diseño de la carrocería de 90 grados proporciona una solución de ingeniería elegante. Actúa como un accesorio direccional y un controlador de flujo preciso. El fluido ingresa a la válvula y gira suavemente a través de una única cámara interna. Eliminas el codo secundario por completo. Este enfoque simplificado minimiza las turbulencias fuertes y cambia fundamentalmente la dinámica de fluidos interna. Los operadores notan curvas de flujo más suaves y vibraciones estructurales reducidas durante las secuencias de arranque.

Cuando se compara una válvula de globo en ángulo con un diseño estándar en forma de T, los beneficios hidráulicos se vuelven obvios. La ruta de flujo interna enfrenta una resistencia significativamente menor. Se logra un coeficiente de flujo más alto (Cv o Kv) para exactamente el mismo diámetro de tubería. Menos bridas significan menos rutas potenciales de fuga. Esta reducción mejora directamente la seguridad operativa a largo plazo en toda la red de tuberías.

Los diseños de patines industriales exigen la máxima eficiencia del espacio. Estos entornos empaquetan numerosos intercambiadores de calor e instrumentos en espacios muy reducidos. Al eliminar codos de tubería adicionales, se reduce significativamente el espacio total de instalación. Los operadores obtienen un mejor acceso para el mantenimiento de rutina. Los ingenieros pueden diseñar paquetes de equipos más ajustados y eficientes sin comprometer las capacidades de flujo.

Especificación de una válvula de globo de vapor para reducir la caída de presión alta

Los sistemas de reducción de vapor se enfrentan a fuerzas internas brutales a diario. La reducción del vapor a alta presión introduce una velocidad extrema dentro de la tubería. El fluido puede experimentar destellos repentinos a medida que cruza los límites de presión. En casos severos, se forman burbujas de cavitación violentas que colapsan contra las superficies metálicas internas. Si no se controlan, estas realidades termodinámicas destruirán rápidamente los componentes de tuberías estándar.

La precisión de la aceleración sigue siendo tu principal defensa contra estas fuerzas. El diseño del tapón y el asiento dentro de una válvula de globo de vapor debe manejar vapor saturado y sobrecalentado simultáneamente. Un cuerpo en ángulo permite que el tapón regule la expansión del vapor de manera efectiva. Dispersa la caída de presión en una trayectoria descendente más suave en comparación con las válvulas rectas estándar. Se logra una modulación precisa del flujo incluso durante cambios dramáticos de presión.

Los estándares de ingeniería exigen estrictamente la elección de materiales específicos. El acero al carbono desnudo no puede sobrevivir a una cavitación prolongada. Debe especificar materiales de moldura endurecidos para proteger las superficies de los asientos. La aplicación de una capa de Stellite 6 (logrando una dureza de aproximadamente 40-45 HRC) al obturador y al asiento evita el trefilado. El trefilado se produce cuando el vapor a alta velocidad corta pequeñas y destructivas ranuras en las interfaces de sellado. Un interno endurecido resiste esta erosión, asegurando que la válvula selle herméticamente durante miles de ciclos de aceleración.

Centrarse en resultados operativos predecibles. Quiere una regulación de presión confiable en los cabezales de vapor y las líneas de purga de calderas. Al combinar la moldura endurecida adecuada con un diseño de cuerpo en ángulo, se extienden drásticamente los intervalos de mantenimiento. Su sistema de vapor funciona de manera eficiente sin paradas inesperadas de la planta causadas por fallas prematuras de los asientos.

Mejores prácticas para aplicaciones Steam

• Calcule siempre la caída de presión precisa para garantizar que el material de los internos pueda soportar la velocidad específica del fluido.

• Instale un sistema de retención adecuado aguas arriba de la válvula para eliminar el condensado dañino antes de que golpee el tapón interno.

• Verifique que el tamaño del actuador proporcione suficiente empuje para cerrar el tapón de forma segura contra la alta presión del vapor entrante.

Criterios de rendimiento para una válvula de aceite caliente confiable

Los sistemas de fluidos térmicos plantean riesgos industriales únicos y graves. El aceite caliente es una sustancia muy penetrante. Busca agresivamente cualquier camino de salida microscópico cuando se calienta. Si se producen emisiones fugitivas a través del vástago de la válvula, usted enfrenta riesgos inmediatos de incendio y de seguridad. La niebla de aceite caliente puede encenderse espontáneamente al entrar en contacto con el aire a ciertas temperaturas elevadas. La seguridad siempre dicta su diseño y elección de componentes aquí.

Los ciclos térmicos tensionan continuamente todo el conjunto mecánico. Las fluctuaciones de alta temperatura hacen que los componentes metálicos se expandan y contraigan repetidamente. Este movimiento constante afecta directamente la integridad del cuerpo de la válvula y degrada los materiales tradicionales de empaquetadura del vástago. La empaquetadura de grafito estándar puede eventualmente comprimirse o perder su resiliencia. En este caso, se libera un fluido térmico peligroso a la atmósfera.

Debe priorizar las actualizaciones de prevención de fugas durante la fase de especificación. La elección de configuraciones de sellado avanzadas no es negociable. Un diseño de sello de fuelle ofrece la máxima protección ambiental. Utiliza un tubo metálico estilo acordeón soldado directamente al vástago y al cuerpo. Esto crea una barrera física sólida contra el fluido. Cuando se combina con anillos de empaquetadura secundarios de grafito avanzado, una válvula de aceite caliente garantiza cero fugas.

El objetivo principal sigue siendo la seguridad del operador. La selección adecuada de la válvula garantiza un estricto cumplimiento medioambiental. Evitará por completo la costosa y peligrosa pérdida de fluido térmico. Una estrategia de sellado sólida mantiene sus instalaciones seguras y su proceso de producción funcionando sin interrupciones peligrosas.

Errores comunes en los sistemas de aceite caliente

• Depender únicamente de empaquetaduras estándar sin fuelle para fluidos orgánicos de alta temperatura.

• Ignorar las tasas de expansión térmica de diferentes metales al seleccionar el cuerpo de la válvula y los materiales de los internos.

• No implementar un programa de inspección de rutina para la caja de empaque secundario encima de los fuelles.

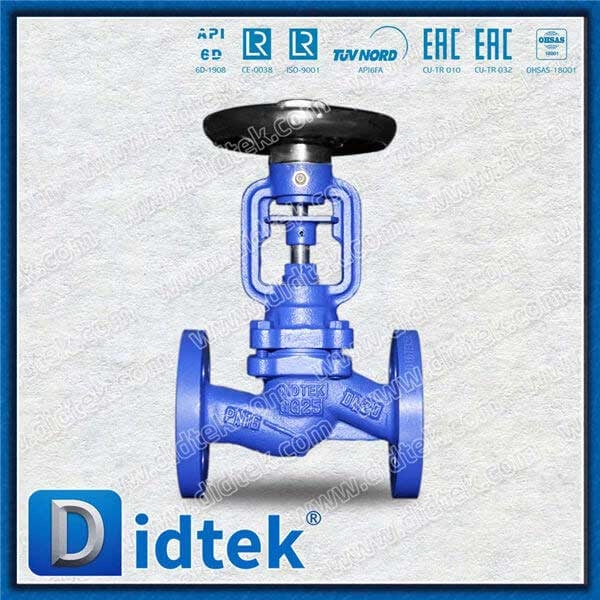

Evaluación de una válvula estándar DIN: el papel del acero al carbono 1.0619

Las instalaciones europeas y los contratistas EPC globales dependen en gran medida de estándares de ingeniería unificados. Requieren estrictamente una válvula estándar DIN para garantizar la compatibilidad transfronteriza. Confiar en las clasificaciones de bridas EN 1092-1 y en las dimensiones cara a cara estandarizadas elimina conjeturas peligrosas en el diseño de la planta. Puede reemplazar piezas sin problemas durante las paradas sin modificar las tuberías existentes.

Debemos examinar cuidadosamente los materiales específicos utilizados en estas estructuras estándar. Una válvula de acero al carbono 1.0619 sirve como columna vertebral confiable para trabajos a alta temperatura. Este material es el equivalente europeo a ASTM A216 WCB. Proporciona excelentes propiedades mecánicas, que incluyen alta resistencia a la tracción, resistencia al impacto y soldabilidad altamente confiable para bucles de tuberías industriales.

Necesita una comprensión clara de los límites operativos realistas. El material 1.0619 funciona excepcionalmente bien dentro de una envoltura térmica definida. Dependiendo de la clase de presión específica, soporta cómodamente temperaturas continuas de hasta aproximadamente 400 °C (750 °F). Dentro de este rango, mantiene una integridad estructural rígida sin deformaciones repentinas bajo presión.

Sin embargo, debes saber exactamente cuándo actualizar tus materiales. Si una aplicación específica de vapor o aceite caliente supera continuamente los 400 °C, el acero al carbono pierde su límite elástico rápidamente. En este punto de transición, debe pasar al acero aleado. Materiales como 1.7357 (equivalente a ASTM A217 WC6) ofrecen la resistencia a la fluencia necesaria para ambientes térmicos extremos.

Umbrales de temperatura del material estándar

Riesgos de implementación y lógica de preselección de proveedores

Seleccionar el componente de control direccional perfecto sólo importa si lo instala correctamente. La orientación de la instalación presenta el riesgo de implementación más común y dañino. Estas unidades requieren una estricta alineación de la dirección del flujo. Debe determinar si el líquido debe entrar por debajo o por encima del tapón. El flujo debajo del tapón ayuda con una fina estrangulación y protege la empaquetadura de la presión directa. El flujo sobre el tapón ayuda a sellar herméticamente en escenarios de cierre por alta presión. La instalación al revés provoca vibraciones internas agresivas, sellado deficiente y fallas mecánicas rápidas.

La compatibilidad de actuación plantea otro desafío físico importante. Los cuerpos en ángulo encajan en espacios de esquina reducidos, pero los actuadores automatizados requieren un espacio libre superior significativo. Debes calcular cuidadosamente los límites de espacio en los modelos 3D. Los actuadores neumáticos o eléctricos suelen exigir yugos de montaje voluminosos. Las altas caídas de presión requieren actuadores más grandes para superar las enormes fuerzas de empuje internas. Siempre verifique los límites de espacio físico antes de comprar.

El desarrollo de criterios de preselección inteligentes protege el cronograma y el presupuesto de su proyecto. Debe evaluar a los proveedores basándose en métricas estrictas y verificables en lugar de afirmaciones de marketing básicas.

1. Documentación verificable: Exija informes completos de pruebas de materiales DIN/EN. Debe obtener certificados EN 10204 3.1 para demostrar el origen del material, la composición química y el tratamiento térmico adecuado.

2. Opciones de personalización: busque la disponibilidad de perfiles de acabado personalizados y combinaciones de embalaje. La combinación precisa de aplicaciones evita fallas mecánicas tempranas.

3. Historial de pruebas: revise el historial documentado del proveedor con pruebas de alta temperatura. Certificaciones como API 624 o ISO 15848-1 demuestran su capacidad para limitar las emisiones fugitivas de forma eficaz a niveles estrictos de PPM.

Conclusión

Elegir la válvula de control direccional adecuada es un ejercicio continuo para mitigar el riesgo físico. Minimiza las caídas de presión destructivas y las velocidades dañinas en líneas de vapor saturado. Usted previene activamente fugas de combustible altamente peligrosas en circuitos sensibles de aceite caliente. Estas decisiones de ingeniería definen la seguridad y eficiencia básicas de toda su infraestructura de tuberías.

Recomendamos encarecidamente a los ingenieros que alineen cuidadosamente los perfiles exactos de presión y temperatura. Mapee estas variables específicas directamente con las capacidades del acero al carbono 1.0619 antes de finalizar cualquier especificación de adquisición. Reconozca sus techos de temperatura y actualice voluntariamente a acero aleado cuando los parámetros del proceso lo exijan.

No adivine los cálculos de flujo ni los requisitos de empuje del actuador. Consulte directamente con especialistas técnicos en ventas para una revisión integral del tamaño del fluido. Solicite una hoja de datos de ingeniería detallada y un modelo CAD 3D preciso para integrar la unidad perfectamente en su diseño de patín específico.

Preguntas frecuentes

P: ¿Cuál es la temperatura máxima de funcionamiento para una válvula de acero al carbono 1.0619?

R: Según los límites estándar DIN EN, el acero al carbono 1.0619 normalmente funciona de forma segura hasta 400 °C (750 °F). El máximo exacto depende en gran medida de la clasificación de clase de presión específica. Si su proceso excede continuamente los 400 °C, debe realizar la transición a un acero de aleación como 1.7357 (WC6) para mantener la integridad mecánica y evitar la deformación por fluencia.

P: ¿Tiene una válvula de globo en ángulo una caída de presión menor que una válvula de globo recta?

R: Sí, generalmente es así. Al combinar un giro de 90 grados y un mecanismo de aceleración en un cuerpo unificado, se elimina la necesidad de un codo de tubería externo. Esta ruta de flujo interna aerodinámica reduce la turbulencia y mejora significativamente el coeficiente de flujo general (Cv/Kv) en comparación con una válvula recta atornillada a un codo separado.

P: ¿Se pueden automatizar estas válvulas para el control de flujo?

R: Sí. Son totalmente compatibles con los actuadores neumáticos y eléctricos modernos. Sin embargo, es necesario calcular cuidadosamente el empuje del vástago requerido. Las caídas de alta presión crean importantes fuerzas internas ascendentes. Su actuador debe tener el tamaño adecuado para superar estas fuerzas y proporcionar una modulación de flujo precisa y estable sin oscilaciones.

P: ¿Por qué a menudo se recomienda un sello de fuelle para aplicaciones de aceite caliente?

R: El aceite caliente representa un importante riesgo de incendio y de seguridad ambiental si se fuga. Un sello de fuelle proporciona una barrera metálica continua soldada directamente al vástago. Garantiza cero emisiones fugitivas. Maneja fácilmente una rápida expansión térmica sin degradarse, superando completamente a los anillos de empaquetadura de vástago de grafito estándar bajo tensión térmica.
