La especificación de una válvula para sistemas de fluidos industriales requiere precisión y previsión técnica seria. Gestionar un alto impulso de fluido y cargas de presión significativas a 40 bar no es una tarea sencilla. También se enfrenta a estrictos límites de emisiones fugitivas regulados por normas medioambientales modernas. Cuando se amplía a una especificación DN125 PN40, estas realidades de ingeniería se magnifican enormemente. En aplicaciones de gran diámetro, la rotura de un fuelle o una falla en el asiento provoca paradas catastróficas de la línea casi de inmediato. Estos fallos conducen inevitablemente a graves peligros medioambientales y pérdidas masivas de producción. Necesita componentes altamente confiables para mantener las operaciones seguras y estables bajo estrés extremo. Este artículo proporciona un marco técnico neutral para los proveedores para la contratación industrial. Le ayudaremos a evaluar y seleccionar válvulas de fuelle de alto rendimiento para sus sistemas de fluidos industriales críticos. Continúe leyendo para dominar los parámetros exactos necesarios para una confiabilidad a largo plazo y un rendimiento sin fugas.
Conclusiones clave
Una válvula de fuelle DN125 requiere fuelles multicapa para manejar la longitud de carrera extendida sin comprometer la vida útil.
La especificación del material importa: las válvulas de fuelle 1.0619 (acero fundido) ofrecen el equilibrio óptimo entre resistencia térmica e integridad estructural para clasificaciones PN40.
La verificación del cumplimiento de la válvula de globo estándar DIN debe extenderse más allá de las dimensiones cara a cara para incluir pruebas documentadas de fugas de helio y garantías del ciclo de fatiga del fuelle.
El dimensionamiento de una válvula de globo de gran diámetro requiere cálculos precisos del coeficiente de flujo (Cv/Kv) para evitar caídas de presión excesivas inherentes a las geometrías de las válvulas de globo.

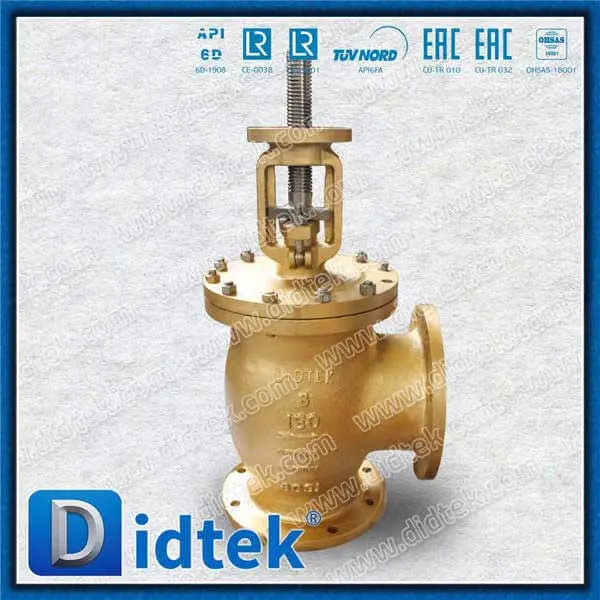

Los desafíos de ingeniería de una válvula de globo de gran diámetro
Encuadre de problemas empresariales
La ampliación a un tamaño DN125 aumenta significativamente sus riesgos operativos. Se enfrenta a mayores distancias de carrera para abrir completamente el puerto de la válvula. Se hace necesario un par de accionamiento mayor debido a la enorme superficie del disco. Una mayor turbulencia del flujo también castiga a los componentes internos de la válvula a esta escala. Una válvula de globo de gran diámetro fuerza naturalmente al fluido a través de un camino tortuoso en forma de S. Esta compleja geometría de flujo crea importantes resistencias, vibraciones y variaciones de presión localizadas.
Fatiga del fuelle en carreras grandes
La elevación necesaria para un asiento DN125 supone una enorme tensión mecánica para el fuelle metálico. Un trazo extendido comprime y expande físicamente la geometría de convolución repetidamente. No puede confiar en alternativas soldadas de una sola capa en estos escenarios. Los diseños de una sola capa fallan prematuramente bajo desplazamientos tan grandes porque concentran la tensión. En su lugar, debe especificar fuelles hidroformados de múltiples capas para diámetros grandes. La construcción de múltiples capas distribuye la tensión mecánica de manera uniforme entre varias capas metálicas delgadas. Este diseño avanzado garantiza que el fuelle resista miles de ciclos de actuación sin romperse.
Mitigación de la caída de presión
Las válvulas de globo causan inherentemente mayores caídas de presión en comparación con los diseños de compuerta o de bola. El medio cambia de dirección dos veces dentro del cuerpo fundido. Para garantizar que la eficiencia del sistema permanezca intacta, los ingenieros deben definir con precisión los valores de Kv aceptables. Para una unidad DN125 que funciona a PN40, los ingenieros normalmente apuntan a un valor de Kv de alrededor de 200 a 250. Esto varía ligeramente dependiendo del diseño del puerto interno específico. Un cálculo preciso evita una pérdida excesiva de energía en todo el sistema de bombeo. Si ignora los cálculos de Kv, sus bombas consumirán un exceso de energía solo para mantener los caudales básicos.
Criterios de evaluación para una válvula de globo con sello de fuelle (el marco STAMP)
Los ingenieros utilizan el marco STAMP para calificar sistemáticamente una válvula de globo con sello de fuelle . Garantiza que usted aborde todas las variables operativas críticas antes de finalizar una orden de compra.
Tamaño y carrera (S)
Debe evaluar cuidadosamente los requisitos de recorrido lineal. Asegúrese de que la carcasa del fuelle se ajuste completamente a la posición abierta durante el flujo máximo. Si la carcasa es demasiado corta, el fuelle sufre graves daños por compresión. La sobrecompresión deforma permanentemente las circunvoluciones y arruina la memoria elástica del metal. Esto limita gravemente su vida a fatiga y provoca fugas prematuras.
Temperatura y expansión térmica (T)
Los sistemas de proceso a menudo experimentan cambios térmicos repentinos durante las fases de arranque o parada. Debe evaluar cómo estos cambios impactan la soldadura del fuelle al vástago. Operar a 40 bar de presión agrava esta tensión estructural. La expansión térmica desigual puede fracturar fácilmente las soldaduras inferiores. Estas fracturas conducen inmediatamente a emisiones fugitivas. Necesita materiales adaptados para tasas de expansión térmica similares para evitar el corte de la soldadura.
Aplicación y actuación (A)
Determine con anticipación sus requisitos de control manual versus automatizado. Un disco de 125 mm que enfrenta una presión diferencial PN40 exige una fuerza mecánica sustancial para cerrar herméticamente. Los volantes manuales a menudo requieren operadores de engranajes suplementarios a esta escala para proteger a los operadores de lesiones. Los actuadores neumáticos o eléctricos automatizados deben generar un par enorme. Necesitan superar el diferencial de 40 bares sin calarse a mitad de carrera.
Compatibilidad de medios (M)
Siempre evalúe la velocidad del fluido y el contenido de partículas antes de la especificación. Los diseños de fuelle funcionan excepcionalmente bien al manejar vapor limpio, aceite térmico y productos químicos peligrosos. Sin embargo, son totalmente inadecuados para medios o lodos altamente abrasivos. Las partículas sólidas se acumulan fácilmente en las apretadas circunvoluciones del fuelle. Esto restringe el movimiento lineal y aplasta las capas metálicas durante el accionamiento. Instale siempre filtros aguas arriba si su medio contiene sólidos suspendidos.
Integridad de presión (P)
Confirme el cumplimiento del espesor de pared estándar PN40 en todo el cuerpo de la válvula. Un diseño confiable también exige un prensaestopas de respaldo secundario en el capó. Si el fuelle de metal primario alguna vez se rompe, este empaque de grafito actúa como un mecanismo de seguridad crucial. Impide que medios tóxicos o de alta temperatura se escapen al medio ambiente. No compre válvulas que carezcan de este sello de seguridad secundario.
| Consideración clave | del parámetro SELLO para DN125 PN40 | Error común a evitar |
| Tamaño y carrera (S) | La carcasa debe liberar el fuelle completamente comprimido. | Ignorando el espacio libre de altura de carrera ampliado. |
| Temperatura (T) | Las piezas soldadas deben soportar hasta 400°C sin agrietarse. | Coeficientes de expansión térmica no coincidentes. |
| Aplicación (A) | Calcule el par exacto para un diferencial de 40 bar. | Actuadores neumáticos de tamaño insuficiente. |
| Medios (M) | Asegúrese de que el líquido esté completamente libre de partículas duras. | Uso de fuelles para líneas de lodos abrasivos. |
| Presión (P) | Verifique la presencia del prensaestopas de grafito secundario. | Depender únicamente del fuelle para la contención. |
Selección de materiales: especificación de la válvula de fuelle 1.0619
La selección de la metalurgia adecuada determina la longevidad operativa. Una válvula de fuelle 1.0619 se destaca como el estándar absoluto de la industria para aplicaciones europeas de alto estrés.
Por qué 1.0619 (acero fundido WCB)
El material 1.0619 representa un acero fundido de alta calidad estandarizado según DIN EN 10213. Ofrece un excelente equilibrio entre límite elástico y resistencia térmica. Este acero fundido soporta picos de presión repentinos sin esfuerzo. Mantiene una estricta integridad estructural a temperaturas de funcionamiento continuo de hasta 400 °C. Resulta muy superior a los aceros al carbono estándar cuando se utiliza en entornos agresivos de alta presión. Su composición química estandarizada garantiza resultados de soldadura y mecanizado predecibles.
Metalurgia de fuelles
No asuma que los fuelles estándar 304SS serán suficientes para trabajos industriales. Si bien es adecuado para tareas livianas, el acero inoxidable 304 es víctima rápidamente del agrietamiento por corrosión bajo tensión. Debe contrastar este material básico con aleaciones avanzadas. El uso de 316Ti agrega titanio para una estabilidad a altas temperaturas significativamente mejor. Las aleaciones de Hastelloy o Inconel previenen el agrietamiento inducido por cloruro en corrientes de productos químicos agresivos. Especificar correctamente el componente siguiente le evita fallos catastróficos tempranos. El material del fuelle suele dictar el verdadero ciclo de vida de toda la unidad.
Revestimiento duro de la moldura
El vapor a alta presión y el aceite térmico provocan graves trefilados y irritaciones en los asientos de metal desnudo. Debe proteger estas superficies de asiento críticas para garantizar un cierre hermético. Recomendamos encarecidamente especificar Stellite gr. 6 o un revestimiento duro equivalente tanto en el asiento como en el disco. Esta capa de aleación de cobalto y cromo resiste el desgaste mecánico y la erosión. Garantiza un cierre hermético incluso después de miles de operaciones de alta velocidad.
Verificación de una válvula de globo estándar DIN auténtica
La certificación adecuada separa las válvulas de ingeniería premium de las imitaciones de bajo nivel. Una verdadera válvula de globo estándar DIN debe pasar auditorías rigurosas y documentadas antes de salir de fábrica.
Cumplimiento dimensional
Primero, verifique rigurosamente la geometría externa. Haga una referencia cruzada a DIN EN 1092-1 para garantizar las dimensiones de brida y los patrones de perforación correctos. A continuación, verifique la longitud entre caras según las especificaciones DIN EN 558-1. La mayoría de las aplicaciones PN40 utilizan dimensiones de la Serie 1. El estricto cumplimiento garantiza que la nueva válvula encaje perfectamente en su red de tuberías existente. Esto evita que los equipos de mantenimiento apliquen tensiones mecánicas peligrosas para alinear las bridas.
Auditorías de pruebas y certificación
No acepte una válvula basándose únicamente en las dimensiones. Necesita informes de prueba no negociables para demostrar la integridad interna. Solicite los siguientes documentos:
Estándar de fuga del asiento: Exija resultados de prueba API 598 o DIN EN 12266-1. Estos deben verificar cero fugas (Tasa A) en el asiento metálico.
Certificación de emisiones fugitivas: requiere el cumplimiento de la norma ISO 15848-1. Esto demuestra que el conjunto de fuelle bloquea con éxito el escape de compuestos orgánicos volátiles.
Identificación Positiva de Materiales (PMI): Solicite informes formales de PMI. Esto confirma la composición química exacta del cuerpo fundido 1.0619 y los materiales de las molduras internas.
Riesgos de implementación y realidades del mantenimiento
Incluso el mejor equipo falla prematuramente si se instala incorrectamente. Debe comprender las limitaciones físicas de los equipos de tuberías de servicio pesado.
Restricciones de orientación de instalación
Una válvula de globo de fuelle DIN de este enorme tamaño tiene límites de orientación específicos. Por lo general, debe instalarlo con el vástago operativo colocado verticalmente. Colocarlo horizontalmente hace que el pesado conjunto de disco y vástago se hunda bajo la gravedad. Esto crea un desgaste desigual y localizado en las delicadas circunvoluciones del fuelle y en los mecanismos de guía del vástago. La instalación horizontal acorta rápidamente la vida útil del equipo y anula las garantías del fabricante.
Soporte de peso y tubería
Una válvula de acero fundido DN125 PN40 pesa significativamente más que una válvula de aislamiento de baja presión estándar. No puede confiar en las tuberías adyacentes para sostener este enorme peso suspendido. Especifique e instale soportes mecánicos adecuados para tuberías directamente debajo o cerca del cuerpo de la válvula. Un soporte estructural adecuado evita tensiones severas en las bridas. También elimina la distorsión mecánica con el tiempo, que de otro modo provocaría fugas exteriores.
Expectativas del ciclo de vida
Debemos proporcionar supuestos transparentes sobre los programas de mantenimiento. Sí, un conjunto de fuelle funcionalmente no requiere mantenimiento en cuanto a lubricación, pero sigue siendo una pieza de desgaste mecánico. Cada ciclo de compresión fatiga ligeramente el metal delgado. Un fuelle multicapa de alta calidad normalmente ofrece un ciclo de vida útil de alrededor de 10.000 carreras completas. Realice un seguimiento cuidadoso de la frecuencia de actuación de su planta. Debe planificar un reemplazo proactivo antes de alcanzar este límite de ciclo para evitar fugas repentinas e inesperadas del fluido del proceso.
Lógica de preselección: Lista de verificación de RFQ para adquisiciones
Los equipos de compras necesitan un marco lógico basado en datos para comparar las ofertas con precisión. Utilice esta lista de verificación técnica para estructurar sus Solicitudes de cotización (RFQ).
Exija prueba de desempeño
No se conforme con folletos de líneas de productos generalizados o materiales de marketing. Debe solicitar datos empíricos del ciclo de fatiga para el diseño específico de DN125. Una válvula de fuelle DN125 se comporta de manera muy diferente bajo carga que una versión más pequeña DN50. Las tasas de resorte y la distribución de tensiones cambian drásticamente a medida que aumentan los diámetros. Obtenga los datos de prueba exactos para la clase de tamaño de 125 mm para verificar las afirmaciones de durabilidad.
Trazabilidad
La trazabilidad de los materiales mitiga los riesgos graves de seguridad y de la cadena de suministro. Insistir en los certificados de materiales EN 10204 Tipo 3.1 como requisito básico. Necesita estos certificados para todas las piezas fundidas que contienen presión y para el propio fuelle interno. Esta documentación garantiza que la fundición siguió estrictas pautas metalúrgicas durante el vertido y el forjado.
Capacidades del proveedor
Evalúe las instalaciones de prueba internas del fabricante antes de firmar un contrato. ¿Pueden realizar espectrometría de masas de helio en el sitio? ¿Tienen bancos de pruebas hidrostáticas con una clasificación muy superior a los límites de PN40? Los proveedores que prueban rigurosamente sus propios productos ofrecen una confiabilidad superior. Las pruebas subcontratadas a menudo introducen puntos ciegos en el control de calidad.
Acciones del siguiente paso
Al comparar cotizaciones de varios fabricantes europeos o globales, estructure una matriz de evaluación técnica rígida. Sopese mucho los siguientes factores:
Datos verificados del ciclo de vida de fatiga específicos para tamaños grandes DN125.
Integridad y autenticidad de la certificación de materiales EN 10204 3.1.
Presencia confirmada de revestimiento duro Stellite en el tapizado de los asientos.
Claridad y precisión de la documentación de ingeniería del coeficiente de flujo (Kv).
Conclusión
Seleccionar el equipo de control de fluidos correcto requiere equilibrar la vida útil de los fuelles, la integridad del material 1.0619 y un estricto cumplimiento de las dimensiones DIN. Una válvula de alta presión de gran diámetro no deja lugar a conjeturas o atajos. Los fuelles hidroformados de múltiples capas, la resiliencia térmica verificada y el revestimiento duro adecuado siguen siendo absolutamente cruciales para el éxito operativo. La falta de cualquiera de estos elementos garantiza un fallo prematuro.
Recomendamos encarecidamente dar prioridad a los proveedores que proporcionan datos de prueba granulares. Elija fabricantes que ofrezcan garantías transparentes de ciclo de vida en lugar de aquellos que compiten únicamente por bajos costos unitarios iniciales. Las válvulas más baratas a menudo esconden fuelles de una sola capa y materiales de asiento de calidad inferior detrás de pintura nueva. Estas unidades económicas le costarán a sus instalaciones exponencialmente más durante un cierre no programado.
Tome medidas proactivas para proteger sus líneas de proceso críticas. Consulte hoy con ingenieros técnicos de ventas experimentados. Envíe los parámetros precisos de su sistema, incluidos tipos de fluidos, presiones máximas y cambios de temperatura, para cálculos personalizados de Kv y torque. Al hacerlo, se garantiza que su especificación final garantice seguridad a largo plazo, cumplimiento normativo y continuidad operativa perfecta.
Preguntas frecuentes
P: ¿Cuál es el ciclo de vida típico de una válvula de fuelle DN125 en PN40?
R: Un diseño premium de múltiples capas generalmente ofrece una base de 10,000 ciclos completos de apertura y cierre en condiciones estándar. Sin embargo, operar a temperaturas máximas (cerca de 400 °C) o experimentar choques térmicos frecuentes reducirá esta vida útil. Recomendamos registrar la frecuencia de actuación y programar el mantenimiento proactivo cerca de la marca de los 8000 ciclos.
P: ¿Puedo utilizar una válvula de fuelle 1.0619 para aceite térmico de alta temperatura?
R: Sí, el acero fundido 1.0619 es muy adecuado para aplicaciones de aceite térmico hasta 400 °C. Debe asegurarse de que el fuelle interno utilice un material de alta calidad como 316Ti o Inconel, en lugar del 304SS estándar, para mantener la integridad estructural bajo calor extremo.
P: ¿Cómo se compara la dimensión cara a cara de una válvula de globo estándar DIN con ASME/API?
R: Las válvulas DIN siguen EN 558-1 (normalmente Serie 1 para PN40), mientras que las válvulas ASME/API siguen ASME B16.10. Estas dimensiones rara vez coinciden. No se puede cambiar directamente una válvula ASME a un sistema de tuberías DIN sin realizar modificaciones importantes de las tuberías y reemplazos de bridas.
P: ¿Qué sucede si se rompe el fuelle de una válvula PN40?
R: Las válvulas de fuelle de calidad cuentan con un prensaestopas secundario de grafito en el capó. Si el fuelle metálico se rompe, este prensaestopas se activa como redundancia de seguridad crítica. Contiene temporalmente los medios presurizados, evitando fugas atmosféricas peligrosas hasta que se pueda cerrar la línea de manera segura.
