Válvula de mariposa de 6 pulgadas: dimensiones, tipos, presiones nominales y guía de selección

¿Necesita un control de flujo preciso en su sistema de tuberías? Encontrar el equilibrio adecuado entre la huella física y la capacidad de flujo es un desafío al que se enfrentan muchos ingenieros de instalaciones a diario. Una válvula de mariposa de 6 pulgadas ofrece una solución óptima. Sirve como un caballo de batalla fundamental en la infraestructura industrial moderna. Ya sea que esté gestionando la distribución de agua municipal, manipulando productos químicos agresivos o regulando gas a alta presión, este tamaño de válvula específico ofrece una eficiencia de fluido excepcional.

En esta guía técnica, exploraremos la mecánica central de estos dispositivos de aislamiento. Desglosaremos las dimensiones estándar, las configuraciones estructurales y las clasificaciones de presión exactas. Al comprender estos parámetros de ingeniería, los gerentes de adquisiciones y los diseñadores de tuberías pueden tomar decisiones informadas. La selección adecuada garantiza la seguridad operativa a largo plazo y minimiza el costoso tiempo de inactividad por mantenimiento.

¿Qué es una válvula de mariposa de 6 pulgadas y cómo funciona?

Los ingenieros de instalaciones confían en este equipo como dispositivo principal de control de flujo. Regula, estrangula o aísla completamente de manera eficiente el flujo de fluido a través de una tubería. La unidad funciona como una válvula rotativa de un cuarto de vuelta . Esto significa que una simple rotación de 90 grados del eje operativo hará que el disco pase de estar completamente abierto a completamente cerrado.

Desde un punto de vista operativo, la mecánica se basa en cuatro componentes principales. Estos incluyen el cuerpo de válvula resistente, el disco interno de 6 pulgadas, el vástago central a prueba de explosiones y la superficie de asiento resistente. Cuando un sistema automatizado abre la línea, el disco gira paralelo al flujo de fluido. Esto permite que el medio pase a través del orificio con una resistencia hidrodinámica mínima. En consecuencia, el sistema experimenta una caída de presión insignificante. Cuando está cerrado, el disco queda estrictamente perpendicular al flujo. Se comprime firmemente contra el asiento para evitar fugas. Este sencillo movimiento giratorio reduce significativamente el desgaste mecánico en comparación con las válvulas de compuerta o de globo tradicionales.

Debido a su tamaño DN150, este equipo alcanza un punto óptimo funcional para una multitud de procesos industriales. Proporciona un orificio interno lo suficientemente grande para la transferencia de fluidos de gran volumen y, al mismo tiempo, permanece notablemente compacto. En términos prácticos, frecuentemente encontrará estas unidades instaladas en redes municipales de distribución de agua, plantas de tratamiento de aguas residuales de servicio pesado y sistemas comerciales de refrigeración HVAC.

Tendencias actuales de la industria en la especificación de válvulas

El análisis de las tendencias actuales de las tuberías industriales revela un cambio significativo en las prácticas de especificación. Las instalaciones están dando cada vez más prioridad a estándares estrictos de cero emisiones fugitivas para cumplir con las regulaciones ambientales modernas. Como resultado, los ingenieros de tuberías se están alejando de las válvulas de movimiento lineal tradicionales. En cambio, hay un impulso masivo de la industria hacia diseños de triple desplazamiento con asiento metálico, incluso para aplicaciones de presión de nivel medio. Esta transición no solo reduce la huella física de la red de tuberías sino que también reduce significativamente los costos de mantenimiento a largo plazo a través de mecanismos de asiento sin fricción. La integración de actuación inteligente también se está convirtiendo en el estándar, lo que permite a los operadores monitorear el estado de la válvula y la salida de torque en tiempo real desde una sala de control centralizada.

Dimensiones estándar y compatibilidad de bridas

Cuando los equipos de ingeniería diseñan un diseño de tubería complejo, la dimensión cara a cara sirve como una métrica espacial crítica. Esta medida dicta el ancho físico del cuerpo de la válvula. Determina exactamente cuánto espacio libre se requiere entre las dos bridas de tubería contiguas durante el proceso de instalación.

Para una unidad de 6 pulgadas, las dimensiones cara a cara se rigen estrictamente por estándares de ingeniería internacionales para garantizar la intercambiabilidad universal. La norma a la que más se hace referencia es API 609. Según API 609 Categoría A, que cubre válvulas concéntricas estándar, la dimensión cara a cara suele ser de 2,12 pulgadas o 54 milímetros. Para la Categoría B, que cubre diseños desplazados de alto rendimiento, la dimensión estructural es generalmente más ancha para adaptarse a la geometría del vástago desplazado. Cumplir con estas dimensiones estandarizadas garantiza que los técnicos de mantenimiento puedan reemplazar sin problemas la infraestructura antigua sin cortar ni modificar las tuberías existentes.

Para garantizar una conexión segura bajo presión, la unidad debe ser perfectamente compatible con las bridas de la tubería. Las unidades estándar se fabrican para alinearse con los principales estándares mundiales de bridas. Estos incluyen ASME B16.5 Clase 150 y Clase 300, junto con la norma europea EN 1092-1 PN10 y PN16. Comprender el patrón de los orificios de los pernos es absolutamente esencial para la adquisición. Por ejemplo, una brida ANSI Clase 150 de 6 pulgadas tiene un diámetro de círculo de pernos estándar de 9,5 pulgadas y requiere exactamente ocho pernos para lograr una fuerza de sujeción uniforme.

Configuraciones estructurales: tipos de cuerpo tipo oblea o tipo lug

El diseño de la carrocería que seleccione afecta directamente la forma en que se instala y mantiene la unidad. Muchos diseños de tuberías utilizan una configuración estilo Wafer para ahorrar espacio y reducir el peso. Este diseño está diseñado específicamente para colocarse directamente entre dos bridas de tubería paralelas. En lugar de utilizar inserciones roscadas, se basa completamente en pernos de brida largos que atraviesan todo el perímetro exterior del cuerpo de la válvula. Los tubos adyacentes se comprimen entre sí para sujetar la unidad de forma segura en su lugar.

La principal ventaja de esta configuración es su inherente rentabilidad. Es excepcionalmente fácil de instalar para un solo técnico en espacios reducidos. Sin embargo, es estrictamente adecuado para el control de flujo en línea estándar. Debido a que la unidad se sostiene exclusivamente por la compresión de ambas bridas, los equipos de mantenimiento no pueden retirar las tuberías aguas abajo para realizar reparaciones mientras el lado aguas arriba permanece bajo presión.

En marcado contraste, el servicio bidireccional sin salida requiere un enfoque diferente. Una válvula Lug Style presenta orejetas roscadas de alta resistencia que sobresalen alrededor de todo el perímetro de la fundición. En lugar de utilizar pernos largos que se extienden a lo largo de la válvula, cada brida de tubería contigua se atornilla de forma independiente y directamente en las orejetas roscadas mediante tornillos de cabeza individuales. Esta diferencia estructural proporciona una importante ventaja operativa. El personal de mantenimiento puede despresurizar y desatornillar de forma segura las tuberías aguas abajo mientras el sistema aguas arriba permanece completamente presurizado. Estas unidades son obligatorias para aplicaciones y sistemas de final de línea que requieren un mantenimiento posterior frecuente.

Diseños compensados: concéntricos versus de alto rendimiento

La configuración más omnipresente para aplicaciones industriales estándar es el diseño de compensación cero. En estos modelos concéntricos, el vástago operativo está perfectamente centrado en el centro del disco. El disco en sí está perfectamente centrado dentro del orificio interno.

Este diseño tradicional se basa en gran medida en un asiento de elastómero resistente para crear un ajuste de interferencia ajustado. Cuando el operador cierra la línea, el borde exterior del disco comprime el asiento de goma gruesa para garantizar que no haya fugas. Los diseños concéntricos son muy eficaces y económicamente viables. Siguen siendo la opción estándar para medios de baja presión como agua potable municipal, aire comprimido de plantas y fluidos básicos de HVAC.

Cuando las temperaturas del proceso aumentan significativamente o las presiones internas exceden los límites físicos de los asientos de caucho, los ingenieros de tuberías recurren a diseños compensados ​​de alto rendimiento. En una configuración de doble desplazamiento, el vástago se mueve físicamente detrás del disco y se empuja ligeramente hacia un lado. Esta geometría específica crea una acción de leva. Saca el disco del asiento inmediatamente después de abrirlo. Esto reduce drásticamente la fricción, extiende la vida útil del asiento y permite que la unidad maneje presiones más altas hasta ANSI Clase 300.

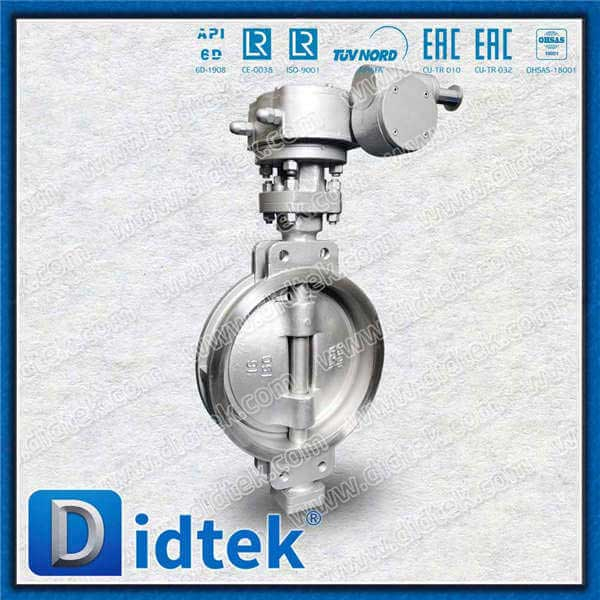

Para condiciones extremas, las configuraciones de triple desplazamiento añaden una geometría de asiento cónico. Este diseño elimina todo roce entre el disco y el asiento. Estas unidades utilizan asientos laminados de metal con metal. Logran un aislamiento impecable sin fugas en vapor sobrecalentado a altas temperaturas, procesamiento de productos químicos abrasivos y transporte de aceite a alta presión.

Clasificaciones de presión y límites de temperatura

Seleccionar la clasificación de presión correcta es fundamental para mantener la seguridad general del sistema. La clase de presión designada dicta estrictamente la presión hidrodinámica interna máxima que la carrocería puede soportar antes de correr el riesgo de deformarse estructural. Para un diámetro de 6 pulgadas, la clasificación especificada con más frecuencia en la infraestructura norteamericana es ANSI Clase 150. Esto maneja de manera segura presiones de trabajo máximas de hasta aproximadamente 285 PSI a temperatura ambiente. Para la refinación petroquímica, se utiliza ANSI Clase 300 para soportar presiones de hasta 740 PSI.

El límite máximo de temperatura operativa viene dictado casi por completo por la composición química de los materiales del asiento. La elección de un elastómero incorrecto para una aplicación de alta temperatura hará que el asiento se derrita, se endurezca o se agriete prematuramente. El caucho EPDM sirve como estándar industrial para aplicaciones de agua y HVAC, y funciona de manera óptima hasta 250 grados Fahrenheit. Por el contrario, el nitrilo se prefiere estrictamente para aceites a base de petróleo y gases combustibles. Para ácidos corrosivos altamente agresivos, el PTFE ofrece una inercia química excepcional. Los asientos metálicos fabricados en acero inoxidable o estelita son obligatorios para ambientes con sobrecalentamiento que superan los 1000 grados Fahrenheit.

Actuación y automatización de flujo

Si bien los componentes de tuberías más pequeños se pueden operar fácilmente con una simple palanca, un diámetro de 6 pulgadas presenta un desafío físico completamente diferente. La superficie de un disco de 6 pulgadas es sustancial. La presión dinámica del fluido que lo empuja genera importantes requisitos de par de arranque.

Por esta razón específica, se recomienda encarecidamente un operador de cambio manual en lugar de uno de palanca. La caja de engranajes helicoidales integrada proporciona una enorme ventaja mecánica. Permite que un solo operador abra o cierre la línea suavemente sin esfuerzo físico excesivo. Además, este mecanismo de engranaje fuerza una velocidad de cierre gradual. Esto evita inherentemente los peligrosos picos de presión conocidos como golpe de ariete.

Las instalaciones industriales modernas exigen cada vez más un control de procesos automatizado. Para soluciones personalizadas accionadas (eléctricas o neumáticas) , los administradores de instalaciones deben evaluar los servicios públicos disponibles. Los actuadores neumáticos utilizan aire comprimido de la planta para accionar un mecanismo de piñón y cremallera. Actúan increíblemente rápido y no suponen ningún riesgo de ignición en entornos inflamables. Los actuadores eléctricos, impulsados ​​por motores integrados, ofrecen una precisión superior para modular el flujo y mantener el disco en un ángulo exacto para una regulación continua.

Guía de selección paso a paso para ingenieros de instalaciones

Adquirir el equipo de control de flujo correcto requiere una evaluación sistemática de sus parámetros de ingeniería específicos. La utilización de un proceso de selección estructurado mitiga el riesgo de desgaste prematuro y costoso tiempo de inactividad del sistema. Siga este marco basado en evidencia para especificar la configuración exacta requerida para su proyecto.

Caracterización de fluidos: analizar exactamente lo que fluirá a través de la tubería es el paso fundamental. Evalúe si el medio es un líquido potable limpio, una lechada minera abrasiva o un ácido corrosivo. La composición química dicta directamente los requisitos metalúrgicos para el cuerpo, el material del disco y el asiento elastomérico.

Límites de temperatura y presión: verifique cuidadosamente su presión operativa normal máxima junto con las posibles condiciones máximas de sobretensión. Estos datos críticos revelarán inmediatamente si un diseño concéntrico estándar con un asiento de goma es suficiente o si los límites térmicos exigen una unidad con asiento metálico de alto rendimiento clasificada para ANSI Clase 300.

Restricciones de instalación: Evalúe el sitio de instalación física en el piso de la fábrica. Si la unidad se coloca en línea y nunca servirá como punto de aislamiento para el mantenimiento posterior, puede ahorrar capital especificando un cuerpo de oblea. Si está ubicado al final de un tramo de tubería, es obligatoria una configuración de orejeta.

Requisitos de automatización: decida el nivel de control físico requerido. Para tuberías aisladas, un operador de engranaje manual resistente a la intemperie es perfectamente adecuado. Para procesos que requieren un ajuste de flujo continuo, seleccione el actuador neumático o eléctrico adecuado según los cálculos de torque y las utilidades de energía disponibles.

Asociación con un fabricante de válvulas certificado

La máxima confiabilidad de un sistema de tuberías complejo es directamente proporcional a las tolerancias de fabricación del proveedor del componente. El abastecimiento de infraestructura industrial a proveedores no verificados a menudo resulta en dimensiones inconsistentes, curado de elastómeros deficiente y fallas catastróficas de la carcasa bajo alta presión.

Al adquirir infraestructura crítica, es imperativo asociarse con un fabricante certificado. Empresas de ingeniería de renombre operan bajo estrictos sistemas de gestión de calidad ISO 9001. Garantizan que cada unidad se someta a rigurosas pruebas hidrostáticas y neumáticas de acuerdo con los estándares API 598 antes de salir de la fábrica. Al interactuar directamente con un equipo de fabricación experimentado, los gerentes de adquisiciones reciben una trazabilidad completa del material y orientación empírica sobre el dimensionamiento del torque. Esto garantiza soluciones personalizadas para la seguridad operativa.

Si necesita ayuda para dimensionar su próximo proyecto, evalúe cuidadosamente los parámetros de su sistema y elija equipos que se ajusten a los estándares específicos de su industria. Explore nuestra completa oferta de productos en Didtek Valve para encontrar la configuración exacta que satisfaga sus rigurosas demandas de rendimiento.

¿Cuánto pesa una válvula de mariposa de 6 pulgadas?

El peso total depende completamente del estilo de la carrocería, la composición metalúrgica y el diseño compensado. Un modelo concéntrico estándar estilo oblea de 6 pulgadas fabricado con hierro fundido normalmente pesa entre 15 y 22 libras. Una unidad estilo orejeta requiere significativamente más metal para los insertos roscados gruesos, lo que eleva el peso a aproximadamente 25 a 35 libras. Los modelos de alto rendimiento con desplazamiento doble o triple fabricados en acero al carbono cuentan con paredes de carrocería fuertemente reforzadas para soportar presiones de Clase 300, que a menudo pesan más de 45 libras.

¿Se puede utilizar una válvula de mariposa de 6 pulgadas para estrangular?

Sí, estos dispositivos rotativos son altamente capaces de modular y estrangular el flujo de fluido. Las mejores prácticas de ingeniería dictan que el disco debe mantenerse abierto entre 30 y 80 grados durante las operaciones de aceleración continua. Operar a menos de 30 grados de apertura crea chorros de fluido de alta velocidad que causan cavitación severa, lo que lleva a una rápida erosión del asiento. Operar a más de 80 grados proporciona cambios insignificantes en el caudal.

¿Cuál es el valor Cv de una válvula de mariposa de 6 pulgadas?

El coeficiente de flujo representa el volumen de agua en galones estadounidenses por minuto que fluirá a través de la unidad con una caída de presión de exactamente 1 PSI. Para una unidad de 6 pulgadas completamente abierta, el valor Cv suele oscilar entre 1500 y 1800. Esta variación depende en gran medida del perfil aerodinámico del disco interno. Los discos más delgados ofrecen menos resistencia hidrodinámica y, por lo tanto, producen un coeficiente de flujo notablemente mayor.

¿Las válvulas de mariposa tienen dirección de flujo?

Los modelos concéntricos estándar revestidos de caucho son inherentemente bidireccionales. Pueden sellar igualmente bien contra la presión desde cualquier dirección. Los modelos de alto rendimiento con desplazamiento doble y triple generalmente son direccionales por diseño. Tienen una dirección de flujo preferente, que se indica claramente mediante una flecha fundida en el cuerpo exterior. Si bien técnicamente pueden sellar contra la presión inversa, hacerlo a menudo reduce la clasificación de presión máxima y acelera el desgaste mecánico con el tiempo.

¿Cuál es la orientación de instalación correcta para una válvula de mariposa de 6 pulgadas?

Para un rendimiento y una longevidad óptimos, lo ideal es que el vástago de la válvula se instale en orientación horizontal, especialmente en tuberías que manejan medios con sólidos o partículas suspendidos. La instalación del vástago horizontalmente evita que los residuos se depositen directamente en el cojinete inferior del vástago, lo que puede causar un aumento del torque y una falla prematura del sello. Si la instalación horizontal es imposible debido a limitaciones de espacio, la instalación vertical es aceptable para fluidos limpios, pero el cojinete inferior debe ser monitoreado de cerca durante el mantenimiento de rutina.

¿Cuánto torque se requiere para operar una válvula de mariposa de 6 pulgadas?

El par operativo depende de la presión del sistema, el tipo de medio y el material del asiento. En una aplicación de agua estándar ANSI Clase 150 con un asiento de EPDM, el par de arranque para una unidad de 6 pulgadas generalmente oscila entre 600 y 900 pulgadas-libras. Sin embargo, si el sistema maneja gases secos o lodos abrasivos, la falta de lubricación aumenta significativamente la fricción, lo que requiere agregar un factor de seguridad de al menos el 30 por ciento a los cálculos del tamaño del actuador. Los diseños con asiento metálico de alto rendimiento requerirán salidas de torque aún mayores para lograr un sello mecánico adecuado.
