Válvula de retención de 2-1/2 pulgadas: tipos, dimensiones, flujo y guía de selección

Un solo evento de reflujo puede arruinar instantáneamente costosas bombas centrífugas. Este choque mecánico conduce a fallas catastróficas del sistema. Las instalaciones a menudo pierden miles de dólares anualmente en tiempos de inactividad inesperados y reparaciones rápidas de tuberías. Elegir el tamaño de válvula y la arquitectura interna correctos va más allá del simple cumplimiento del código. Sirve como línea de defensa crítica para toda su infraestructura de tuberías.

La válvula de retención de 2-1/2 pulgadas se destaca como un componente estandarizado y altamente versátil que se utiliza en una gran variedad de industrias pesadas. Desde instalaciones de tratamiento de agua industrial y circuitos de refrigeración HVAC comerciales hasta plomería municipal y refinerías petroquímicas, este tamaño específico cierra la brecha perfectamente entre las aplicaciones comerciales ligeras y las industriales pesadas. En esta completa guía de ingeniería, exploraremos los complejos detalles técnicos necesarios para tomar una decisión de compra informada. Específicamente, profundizaremos en los diversos diseños estructurales, las dimensiones precisas entre caras, las características del caudal y el papel crucial de la selección metalúrgica.

Al observar las tendencias actuales en el control de fluidos, vemos un cambio masivo en la industria hacia la optimización energética y el estricto cumplimiento de ESG. Los ingenieros de tuberías modernos ya no solo buscan una prevención básica del contraflujo. Exigen caídas de presión mínimas y coeficientes de flujo optimizados para reducir el consumo de energía de la bomba a largo plazo. La selección de una válvula de 2,5 pulgadas altamente eficiente tiene un impacto directo en la huella de carbono y los gastos operativos de una instalación. Los datos del mercado indican que las instalaciones que se actualizan a perfiles de válvulas internas de baja resistencia experimentan una disminución mensurable en los costos anuales de electricidad.

Conclusiones clave

• Versatilidad inigualable: este tamaño de válvula específico está diseñado en múltiples configuraciones. Las opciones incluyen diseños tradicionales de placa doble oscilante, con resorte y que ahorran espacio. Esto hace que la unidad sea altamente adaptable a orientaciones de tuberías tanto horizontales como verticales.
• Eficiencia de flujo optimizada: comprender métricas de dinámica de fluidos como la presión de apertura y el coeficiente de flujo es vital. Estos cálculos ayudan a minimizar las caídas de presión y reducir el consumo de energía de la bomba a largo plazo.
• Asuntos materiales: La vida útil operativa y la compatibilidad química de su activo están dictadas por la elección de los materiales del cuerpo y del asiento. Las opciones van desde acero inoxidable resistente y hierro dúctil hasta PVC resistente a la corrosión.
• Tamaño y ajuste adecuados: si bien el tamaño nominal de la tubería sigue siendo el estándar de 2,5 pulgadas (DN65), el espacio físico de la instalación varía drásticamente. Su elección entre estándares de conexión bridada, oblea o roscada determina el espacio requerido.

¿Qué es una válvula de retención de 2,5 pulgadas y cómo funciona?

Una válvula de retención de 2-1/2 pulgadas es una protección mecánica unidireccional y autoautomatizada diseñada específicamente para redes de tuberías con un diámetro nominal de 2,5 pulgadas. A diferencia de las válvulas de compuerta o de globo estándar que requieren que un técnico gire un volante o dependan de actuadores neumáticos externos, una válvula de retención opera completamente según la dinámica de fluidos interna de la tubería. Su propósito fundamental es simple pero crítico. Permite que el fluido, ya sea líquido o gaseoso, fluya libremente en una dirección hacia adelante mientras se cierra automáticamente para bloquear cualquier flujo inverso. Esta acción protege los equipos sensibles aguas arriba, como compresores centrífugos y dispositivos de medición, del severo choque hidráulico del reflujo.

La mecánica operativa depende en gran medida de la energía cinética. A medida que la velocidad del fluido aguas arriba alcanza un umbral predeterminado, la presión fuerza al mecanismo de cierre interno (ya sea un disco, una aleta o una placa doble) a desalojarse. Esto abre el puerto de 2,5 pulgadas. Por el contrario, en el momento en que el flujo directo disminuye o intenta revertirse, el sistema reacciona instantáneamente. La gravedad, la contrapresión del sistema o un resorte mecánico calibrado fuerzan el elemento de cierre hacia atrás contra el asiento de la válvula. Esto crea un sello impermeable y hermético.

En aplicaciones de campo del mundo real, este tamaño de válvula específico es omnipresente. Con frecuencia lo encontrará protegiendo los circuitos de filtración de piscinas comerciales y regulando las líneas de agua de alimentación de calderas industriales. Además, gestiona estaciones de bombeo de aguas residuales municipales y mantiene una presión constante en sistemas de torres de refrigeración de gran altura.

Tipos comunes de válvulas de retención de 2-1/2 pulgadas

Seleccionar la arquitectura interna correcta para su canalización es fundamental para la estabilidad del sistema. Los diferentes diseños mecánicos reaccionan de manera única a la velocidad del flujo, los ángulos de instalación y el estado físico del medio.

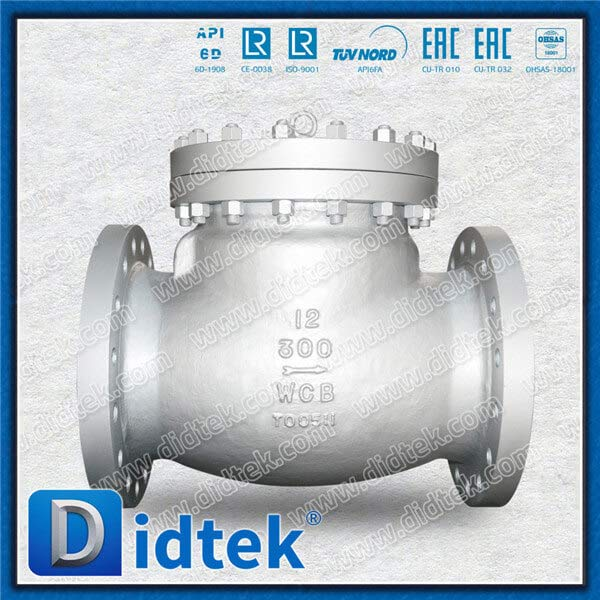

Diseño de válvula de retención oscilante

La válvula de retención oscilante sigue siendo uno de los diseños más tradicionales y ampliamente utilizados en la ingeniería de control de fluidos. Cuenta con un disco de aleta articulado que se sale completamente de la ruta del flujo cuando el fluido fluye a través de la tubería. Debido a que el puerto interno prácticamente no está obstruido, este diseño de puerto completo ofrece una resistencia mínima al flujo. Esto da como resultado una caída de presión excepcionalmente baja.

Esta configuración sobresale en entornos de baja velocidad donde el flujo permanece relativamente constante y no pulsante. Por ejemplo, una válvula de retención oscilante de acero fundido WCB diseñada según los estrictos estándares API 594 ofrece una gran durabilidad para líneas de vapor de alta presión. Dado que depende en gran medida de la gravedad y la contrapresión del fluido para lograr un sello hermético, este tipo se recomienda estrictamente para tuberías horizontales. Si bien técnicamente puede funcionar en líneas verticales donde el flujo viaja hacia arriba, instalarlo en un flujo vertical descendente es un error de ingeniería crítico. La gravedad mantendrá permanentemente la aleta abierta, haciendo que la unidad sea completamente inútil.

Configuraciones con resorte y en línea

A menudo denominada válvula silenciosa o válvula de retención de boquilla, la variante accionada por resorte incorpora un disco centralizado guiado por un vástago de precisión. Este disco está respaldado por un resorte de compresión calibrado. Cuando la presión del fluido supera con éxito la tensión del resorte, el disco empuja hacia atrás para permitir el flujo. Además, en el instante en que cae la velocidad de avance, el resorte fuerza al disco a regresar a su posición de asiento. Esto sucede fracciones de segundo antes de que el fluido pueda invertir físicamente su dirección.

Este mecanismo de cierre de respuesta rápida es la mejor defensa de la industria contra el golpe de ariete. El golpe de ariete es una onda de choque hidráulica destructiva causada por un cierre repentino de una válvula. Debido a que el resorte mecánico ayuda a cerrar independientemente de la fuerza gravitacional, este tipo de válvula ofrece una increíble flexibilidad de instalación. Funciona perfectamente en orientaciones horizontal, vertical hacia arriba e incluso verticalmente hacia abajo desafiantes.

Estilo oblea de doble placa

La válvula de retención de doble placa emplea dos placas semicirculares articuladas en un pasador vertical central. Estas placas se mantienen cerradas mediante resortes de torsión de alta resistencia. Cuando el flujo directo ingresa al puerto, las placas se pliegan hacia adentro como alas de mariposa. Al cesar el flujo, los resortes de torsión cierran rápidamente las placas. Esto evita el reflujo incluso antes de que comience.

La ventaja más importante del diseño de doble placa es su perfil ligero y muy compacto. Diseñado para encajar cómodamente entre dos bridas de tuberías existentes, ahorra un valioso espacio de instalación. También reduce drásticamente la tensión estructural en la estructura de la tubería. Esto lo convierte en una solución ideal para salas de máquinas estrechas, plataformas marinas y patines industriales densos.

Tabla de comparación de núcleos para válvulas de 2,5"

Dimensiones y estándares de conexión

Para los contratistas de tuberías y los ingenieros mecánicos, la precisión dimensional no es negociable. Una válvula de reemplazo debe alinearse perfectamente con la infraestructura existente. Esto requiere un estricto cumplimiento de los estándares internacionales de bridas y roscados.

Extremos bridados: las aplicaciones industriales pesadas dependen predominantemente de conexiones bridadas. Para una válvula de 2,5 pulgadas, estas bridas suelen cumplir con los estándares ASME y ANSI B16.5. A modo de ilustración, una brida ANSI Clase 150 para una tubería de 2,5 pulgadas presenta cuatro orificios para pernos dispuestos en un círculo de pernos de 5,5 pulgadas. Por el contrario, una brida Clase 300 de mayor presión requiere ocho orificios para pernos. Los extremos con bridas proporcionan juntas robustas y a prueba de fugas capaces de soportar entornos de alta vibración.

Estilo Wafer: Como se observó con el diseño de placa doble, las válvulas Wafer carecen de sus propios extremos con bridas sobresalientes. En cambio, todo el cuerpo de la válvula se sujeta firmemente entre dos bridas de tubería existentes mediante pernos roscados largos. Esta filosofía de diseño reduce significativamente las dimensiones entre caras y el peso total.

Soldadura roscada y por enchufe: Las conexiones roscadas, conocidas como National Pipe Thread, son estándar en plomería comercial, circuitos HVAC y sistemas de PVC. Mientras tanto, las conexiones soldadas por encaje están reservadas para entornos de alta presión o altamente tóxicos. En estos escenarios, es necesaria una unión fusionada permanente para eliminar todas las posibles rutas de fuga.

Características del flujo: caída de presión y presión de agrietamiento

La integración de un nuevo componente en una tubería altera la dinámica de fluidos interna. Los ingenieros deben calcular cuidadosamente cómo una válvula afectará el caudal general y los requisitos de energía de la bomba para mantener el equilibrio del sistema.

La presión de agrietamiento se define como la presión mínima exacta del fluido aguas arriba requerida para superar la resistencia interna. Esta resistencia podría ser la fricción, la gravedad o la tensión del resorte. Superarlo desaloja el disco lo suficiente como para permitir un flujo mensurable. Una válvula de retención oscilante estándar de 2-1/2 pulgadas cuenta con una presión de apertura excepcionalmente baja, que a menudo registra menos de 0,5 psi. Por el contrario, las variantes accionadas por resorte requieren presiones de apertura más altas. Por lo general, oscilan entre 0,5 psi y 2,0 psi, dependiendo en gran medida de la rigidez del resorte interno.

El coeficiente de flujo, o Cv, es un valor empírico estandarizado. Representa el volumen de agua a 60°F que pasará a través de una válvula y provocará una caída de presión de exactamente 1 psi. Un Cv más alto indica una eficiencia de flujo superior y una resistencia más baja. Una válvula de retención oscilante de 2,5 pulgadas generalmente ofrece un Cv alto porque la aleta se mueve completamente fuera de la ruta del fluido. En comparación, una válvula de retención accionada por resorte produce un Cv más bajo. El vástago central y el mecanismo de resorte permanecen directamente en la corriente de flujo, generando turbulencias menores.

Selección de materiales para su componente

Es primordial hacer coincidir la construcción metalúrgica o polimérica de la válvula con el medio fluido, la presión de operación y la temperatura ambiente. Esto evita fallas prematuras y garantiza la seguridad del sitio.

Para entornos industriales brutales caracterizados por alta presión y fluctuaciones térmicas extremas, las aleaciones metálicas son el estándar indiscutible. El acero al carbono, específicamente ASTM A216 WCB, ofrece una inmensa resistencia a la tracción. Esto lo hace ideal para líneas de vapor de alta presión y refinerías de petróleo. Sin embargo, carece de resistencia natural a la oxidación. El acero inoxidable, como ASTM A351 CF8M o 316SS, está fortificado con cromo y molibdeno. Proporciona una resistencia a la corrosión incomparable. Es la mejor opción para procesos químicos agresivos, entornos marinos salinos y aplicaciones estériles de calidad alimentaria.

Al equipar aplicaciones de servicios públicos generales, las carrocerías a base de hierro ofrecen una solución resistente y rentable. El hierro fundido, como el ASTM A126, se usa ampliamente en sistemas HVAC comerciales y redes de agua municipales estándar. El hierro dúctil lleva esto un paso más allá. Su microestructura esférica de grafito le otorga una elasticidad y resistencia a la tracción superiores. Esto hace que el hierro dúctil sea muy resistente a los golpes mecánicos y al estrés térmico.

Las válvulas de retención termoplásticas son indispensables cuando se manipulan ácidos agresivos o se operan bajo estrictas restricciones presupuestarias a temperaturas más bajas. Una válvula de retención de PVC de 2-1/2 pulgadas es increíblemente liviana y completamente inmune a la corrosión galvánica. El CPVC ofrece una resistencia química similar pero puede soportar temperaturas más altas de hasta 200 °F.

El mecanismo de asiento dicta la clasificación de cierre. Los asientos blandos fabricados con elastómeros como EPDM, NBR o teflón proporcionan un sellado hermético. Esto significa absolutamente cero fugas. Por otro lado, las lechadas altamente abrasivas o las temperaturas extremas que superan los 400 °F triturarán los elastómeros blandos. En estos escenarios, se requieren asientos de metal con metal mecanizados con precisión, a menudo endurecidos con Stellite. Asegurarse de que sus componentes sean fabricados por un socio confiable garantiza que la integridad metalúrgica y las pruebas del asiento cumplan con las rigurosas demandas de los protocolos API 598.

Guía de selección completa: pasos prácticos

Conseguir la válvula ideal requiere un enfoque de ingeniería metódico. Los compradores deben seguir este marco de evaluación para evitar costosos errores de especificación en el campo.

Paso 1: analizar los medios fluidos. Evaluar el estado físico y la composición química del fluido. El agua limpia y tratada combina perfectamente con cuerpos de hierro estándar y asientos de EPDM. Por el contrario, los ácidos altamente corrosivos exigen cuerpos de acero inoxidable o PVC equipados con asientos de PTFE. Si el medio contiene partículas sólidas abrasivas, evite los diseños con resorte que pueden atascarse. En su lugar, opte por una válvula de retención oscilante con asiento de metal.

Paso 2: verificar los límites de presión y temperatura. Establezca la presión de referencia máxima y los posibles picos de oleada dentro del sistema. Asegúrese de que la unidad elegida cumpla estrictamente con la clasificación de presión-temperatura ASME y ANSI correspondiente, como Clase 150 o Clase 300. Nunca empuje los materiales blandos del asiento más allá de sus límites térmicos certificados.

Paso 3: Confirme la orientación de instalación. Las aletas internas son muy sensibles a la gravedad. Para tramos de tubería horizontales, casi cualquier diseño funciona a la perfección. Para líneas verticales con flujo ascendente, las válvulas accionadas por resorte o de doble placa son muy efectivas. Utilice siempre válvulas asistidas por resorte especialmente calibradas para flujos descendentes para evitar que el disco quede abierto.

Paso 4: medir las restricciones de espacio. Evaluar la huella física disponible en la sala de máquinas. Si el espacio es abundante y el objetivo principal es minimizar la caída de presión, es apropiada una verificación de oscilación con bridas. Si el área de instalación es muy limitada, la mejor opción es una válvula de retención de placa doble estilo wafer.

Mejores prácticas de instalación y mantenimiento

Incluso el componente diseñado con mayor precisión tendrá un rendimiento inferior si se instala al azar. Una ejecución adecuada extiende significativamente el ciclo de vida del activo.

La ubicación estratégica dentro de la red de tuberías es fundamental. Un flujo muy turbulento hace que el disco interno vibre violentamente. Esto provoca un desgaste prematuro del pasador de bisagra. Como regla general, instale la unidad a una distancia mínima de cinco veces el diámetro nominal de la tubería aguas abajo de cualquier bomba, codo o reductor. Para una tubería de 2,5 pulgadas, esto se traduce en exactamente 12,5 pulgadas de tubería recta.

Los ingenieros de campo frecuentemente son testigos del punto muerto de las bombas instantáneamente debido a una instalación al revés. Siempre verifique la flecha de dirección del flujo proyectada directamente en el cuerpo de la válvula. Al apretar conexiones bridadas, utilice un patrón de pernos estándar en estrella o entrecruzado. Apretar demasiado un lado puede aplastar la junta y provocar fugas externas.

Si bien estas unidades funcionan automáticamente, requieren supervisión periódica. Establezca un programa de inspección de rutina para detectar ruidos anormales. Un sonido continuo y audible generalmente indica que la válvula está sobredimensionada para el caudal actual. Si una unidad no logra detener el flujo inverso, el culpable más común son las incrustaciones minerales o los desechos atrapados en el área de los asientos. Aislar la línea, quitar el capó y lavar manualmente el asiento a menudo restaura un sello hermético sin necesidad de cerrar completamente la tubería.

Conclusión

Elegir la válvula de retención de 2-1/2 pulgadas correcta es un paso fundamental para garantizar la seguridad y la eficiencia operativa del sistema a largo plazo. Al hacer coincidir cuidadosamente el diseño estructural, la composición del material y las especificaciones de flujo con las condiciones únicas de su tubería, evitará activamente daños costosos a los equipos y gastos innecesarios de energía.

Obtener estas especificaciones técnicas correctas la primera vez extiende la vida útil general de su infraestructura y mantiene los presupuestos de mantenimiento firmemente bajo control. Si necesita asistencia para el dimensionamiento personalizado, verificación de la clase de presión o dibujos técnicos detallados, comuníquese con nuestro equipo de ingeniería hoy. Alentamos a los gerentes de adquisiciones y contratistas de tuberías a explorar la gama completa de soluciones industriales para encontrar la solución exacta para sus aplicaciones exigentes.

Preguntas frecuentes

¿Se puede instalar verticalmente una válvula de retención de 2-1/2 pulgadas?

Sí, se puede instalar verticalmente, pero el éxito depende totalmente del diseño interno y de la dirección del flujo. Para líneas verticales donde el fluido fluye hacia arriba, las válvulas de retención tipo wafer en línea con resorte y de doble placa son excelentes opciones. El resorte interno ayuda a la gravedad a cerrar la válvula rápidamente. Los diseños de oscilación tradicionales también pueden funcionar en flujos ascendentes, aunque de manera menos eficiente. Sin embargo, para líneas verticales con flujo descendente, las configuraciones estándar fallarán porque la gravedad fuerza el disco a abrirse. Debe especificar una unidad asistida por resorte especialmente calibrada para aplicaciones de flujo descendente.

¿Cuál es la dimensión estándar cara a cara de una válvula con brida de 2,5 pulgadas?

La dimensión cara a cara no es universal. Está estrictamente dictado por el estándar de diseño y la clase de presión. Por ejemplo, según los estándares ASME B16.10, una válvula de retención oscilante con brida Clase 150 generalmente mide 8,50 pulgadas de extremo a extremo. Una unidad Clase 300 del mismo diámetro nominal mide 11,50 pulgadas. Las válvulas estilo wafer, regidas por API 594, tienen perfiles drásticamente más cortos, a menudo alrededor de 2,38 pulgadas. Los ingenieros siempre deben consultar las hojas de datos técnicos certificadas del fabricante antes de finalizar el diseño de las tuberías.

¿Cómo evito el golpe de ariete en una tubería de 2,5 pulgadas?

El golpe de ariete ocurre cuando el fluido en movimiento se ve obligado a detenerse abruptamente, enviando una onda de choque de presión destructiva a través de las tuberías. En sistemas que utilizan diseños de giro estándar, el disco a menudo se cierra de golpe una fracción de segundo después de que ya ha comenzado el flujo inverso. Esto agrava el shock. La solución de ingeniería más eficaz es reemplazar la válvula oscilante tradicional por una válvula de retención silenciosa accionada por resorte. El resorte interno obliga al disco a cerrarse en el momento exacto en que la velocidad del flujo hacia adelante llega a cero, evitando el flujo inverso que causa el violento efecto de golpe.

¿Cuál es la diferencia entre una válvula de retención y un dispositivo de prevención de reflujo?

Si bien ambos dispositivos evitan el flujo inverso, son fundamentalmente diferentes en complejidad y aplicación regulatoria. Una válvula de retención es un componente mecánico único e independiente diseñado para mantener la dirección del flujo y proteger equipos específicos, como una bomba, dentro de un circuito industrial cerrado. Por el contrario, un dispositivo de prevención de reflujo es un conjunto mecánico complejo y comprobable que a menudo contiene múltiples válvulas de retención, válvulas de alivio y grifos de prueba. Los dispositivos de prevención de reflujo están legalmente establecidos por los códigos de salud municipales para proteger los suministros públicos de agua potable de una contaminación peligrosa.

¿Cómo se prueba una válvula de retención de 2-1/2 pulgadas para detectar fugas internas?

La prueba de fugas internas en el asiento generalmente implica aislar la válvula dentro de la tubería y aplicar contrapresión. Los ingenieros cierran las válvulas de aislamiento aguas abajo y monitorean los manómetros aguas arriba. Si la presión aguas arriba aumenta mientras el lado aguas abajo está presurizado, el fluido se está deslizando más allá del asiento interno. En las instalaciones de fabricación, estas unidades se someten a rigurosas pruebas API 598, que implican aplicar presión hidrostática al lado aguas abajo y medir las tasas de fuga permitidas gota a gota.

¿Cuál es la vida útil esperada de una válvula de retención industrial de 2,5 pulgadas?

La vida útil operativa depende en gran medida del medio fluido, la frecuencia del ciclo y la selección de materiales. En aplicaciones de agua limpia con dinámica de flujo estable, una unidad de hierro fundido o acero inoxidable de alta calidad puede durar fácilmente de 10 a 15 años. Sin embargo, en líneas de lodos altamente abrasivas o sistemas plagados de golpes de ariete severos, los pasadores de las bisagras internas y las superficies de asiento pueden desgastarse en tan solo unos pocos años. El mantenimiento de rutina y garantizar que la válvula tenga el tamaño adecuado para el coeficiente de flujo son las mejores formas de maximizar su longevidad.
