Válvula de retención de 3 pulgadas: dimensiones, tipos, presiones nominales y selección

Vistas:0     Autor:Editor del sitio     Hora de publicación: 2026-10-13      Origen:Sitio

Preguntar

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
kakao sharing button
sharethis sharing button

La prevención de reflujo no es sólo una casilla de verificación de cumplimiento. Sigue siendo una salvaguardia operativa crítica en sistemas de tuberías municipales, comerciales e industriales. Cuando el fluido invierte inesperadamente su dirección, el impacto mecánico introducido en el equipo aguas arriba es severo. Un solo evento de reflujo puede romper los impulsores de la bomba, romper las tuberías o provocar una contaminación cruzada peligrosa de medios sensibles. ¿Cómo mitigamos estos riesgos hidráulicos? La ingeniería precisa y la especificación precisa de los componentes son las únicas respuestas confiables.

Elegir el tamaño de válvula o el mecanismo de cierre incorrectos crea un efecto dominó de fallas en el sistema. El sobredimensionamiento provoca un rápido desgaste interno y vibración. Por el contrario, un tamaño insuficiente provoca caídas de presión excesivas que obligan a las bombas a trabajar más y quemar más energía. Además, la selección de un mecanismo de cierre inadecuado a menudo provoca fuertes golpes de ariete, lo que provoca fatiga estructural a largo plazo en las tuberías. Esta guía completa ofrece los datos empíricos que los ingenieros, contratistas y gerentes de adquisiciones necesitan para especificar, dimensionar y seleccionar el dispositivo de flujo unidireccional de tres pulgadas perfecto para aplicaciones exigentes de control de fluidos.

Conclusiones clave

  • Una válvula de retención de 3 pulgadas, comúnmente denominada DN80, sirve como dispositivo de control unidireccional obligatorio en los sectores de tratamiento de agua, procesamiento químico y petroquímico.
  • Las configuraciones oscilantes manejan sistemas de alto flujo con una caída de presión mínima. Por el contrario, los diseños con resorte resultan esenciales para que las instalaciones verticales mitiguen proactivamente el golpe de ariete.
  • Las clases de presión ASME y ANSI que van desde Clase 150 a Clase 2500 dictan el rendimiento. Estas clasificaciones se correlacionan directamente con la integridad estructural de los cuerpos de acero fundido o acero inoxidable.
  • La selección adecuada exige una evaluación rigurosa de los coeficientes de flujo, la presión de craqueo, la velocidad del fluido y la orientación específica de la instalación para evitar fallas mecánicas prematuras.

Tendencias actuales de la industria en control de fluidos

En los últimos años se ha visto un cambio masivo en las estrategias de control de fluidos industriales. El envejecimiento de la infraestructura global y las regulaciones ambientales más estrictas están obligando a las instalaciones de procesamiento a actualizar sus componentes básicos de hierro fundido a materiales robustos de alta aleación. Los ingenieros ahora priorizan la eficiencia energética por encima de todo. Buscan activamente válvulas que ofrezcan caídas de presión ultrabajas para reducir el consumo general de energía de la bomba. Además, la rápida integración del mantenimiento predictivo significa que los sistemas de tuberías modernos requieren componentes con trazabilidad de materiales verificable y durabilidad comprobada del ciclo de vida bajo fluctuaciones extremas de presión y temperatura.

¿Qué es una válvula de retención de 3 pulgadas?

Una válvula de retención de tres pulgadas es un dispositivo mecánico autónomo diseñado específicamente para sistemas de tuberías con un tamaño nominal de tubería de 3 pulgadas, que tiene aproximadamente 80 mm de diámetro. A diferencia de las válvulas de compuerta o de globo que requieren volantes manuales o actuadores neumáticos externos, esta unidad funciona completamente mediante dinámica de fluidos.

El principio de funcionamiento fundamental depende directamente de la energía cinética del propio fluido. Cuando la presión aguas arriba supera la presión de apertura diseñada y la resistencia aguas abajo, el mecanismo interno (ya sea un disco, placa o pistón) se abre para permitir el flujo hacia adelante. Si el flujo se detiene o se invierte repentinamente, la contrapresión aguas abajo fuerza al mecanismo de cierre instantáneamente contra el asiento. Esta acción crea un sello hermético y a prueba de fugas que aísla completamente la tubería.

La integración de estas válvulas en una tubería es una práctica de ingeniería estándar para proteger la infraestructura sensible. Las aplicaciones comunes en el campo industrial incluyen:

  • Líneas de descarga de bombas: instaladas inmediatamente después de las bombas centrífugas o de desplazamiento positivo. Cuando una bomba se desconecta, la columna de fluido se invierte casi instantáneamente. La válvula evita la rotación inversa y el choque hidráulico.
  • Gestión de aguas residuales: se utiliza en estaciones de bombeo y plantas de tratamiento donde hay partículas sólidas pesadas, lo que garantiza que los lodos contaminados no regresen a depósitos limpios.
  • Oleoductos y gasoductos: Implementados en líneas de recolección de alta presión y procesos de refinación para mantener de manera segura el flujo direccional de hidrocarburos volátiles.
  • Sistemas HVAC: Se utilizan en circuitos de calderas y enfriadores comerciales a gran escala para mantener una circulación adecuada del fluido térmico.
~!phoenix_varIMG3!~

Principales tipos de válvulas de retención de 3 pulgadas

El diseño mecánico interno de una válvula dicta sus propiedades dinámicas de fluidos, caída de presión e idoneidad para medios específicos. Para una tubería de tres pulgadas, los ingenieros normalmente seleccionan entre tres configuraciones principales según los parámetros operativos del sistema.

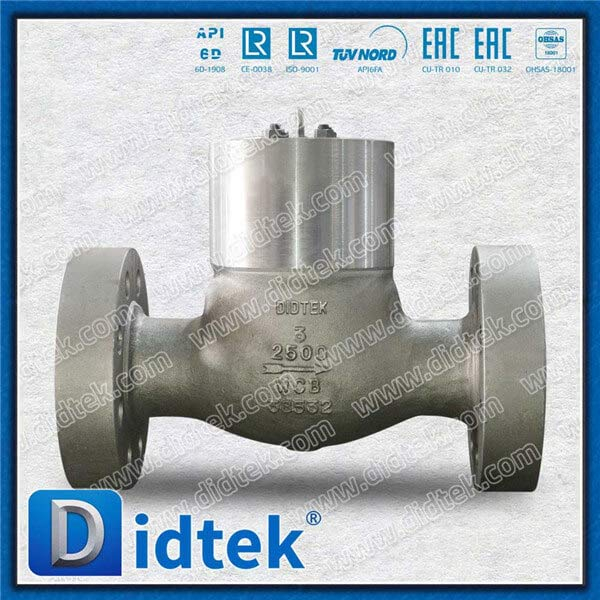

Válvulas de retención oscilantes

Estas válvulas presentan un diseño simple pero muy efectivo que consiste en un disco montado en un pasador de bisagra sobre la corriente de flujo. A medida que ingresa el fluido, la presión dinámica hace oscilar el disco hacia arriba, despejando por completo el camino del flujo. Cuando el flujo disminuye, la gravedad y el flujo inverso hacen que el disco vuelva a oscilar sobre el asiento de la válvula.

Este diseño ofrece una caída de presión excepcionalmente baja debido a la ruta de flujo sin obstrucciones. Son muy eficaces en tuberías horizontales y manejan medios que contienen partículas sólidas pesadas sin esfuerzo, lo que los hace ideales para aplicaciones de aguas residuales sin tratar y lodos. Sin embargo, siguen siendo muy susceptibles al golpe de ariete. Si el fluido se invierte repentinamente, el disco puede cerrarse violentamente, provocando picos de presión que pueden dañar la infraestructura de las tuberías. Para entornos de presión extremadamente alta donde la integridad estructural no es negociable, especificar una válvula de retención oscilante de alta resistencia , como un diseño de casquete con sello de presión Clase 2500, garantiza que el sistema resista tensiones mecánicas severas y aumentos repentinos de presión sin fallas.

Válvulas de retención accionadas por resorte y en línea

También conocidas como válvulas de retención silenciosas o de boquilla, estas unidades utilizan un vástago central que sostiene un disco o asiento contra el asiento de la válvula, respaldado por un resorte mecánico calibrado. El fluido debe ejercer suficiente presión para superar la tensión del resorte y abrir el camino del flujo.

La gran ventaja aquí es el cierre proactivo. A medida que disminuye la velocidad del fluido hacia adelante, el resorte empuja activamente el disco hacia la posición cerrada antes de que realmente comience el flujo inverso. Este cierre rápido reduce drásticamente el riesgo de golpe de ariete. Además, se pueden instalar en prácticamente cualquier orientación, incluidas líneas verticales con flujo ascendente. Por el contrario, la presencia del resorte y el mecanismo de guía central restringe la trayectoria del flujo, lo que resulta en una mayor presión de apertura y una caída de presión más significativa en toda la unidad en comparación con los tipos oscilantes.

Válvulas de retención tipo wafer de placa doble

Los diseños de placa doble utilizan dos placas semicirculares accionadas por resorte y articuladas en un pasador central. Cuando se produce flujo, las placas se pliegan hacia adentro como alas de mariposa. Al cesar el flujo, los resortes de torsión cierran inmediatamente las placas.

Esta configuración es muy compacta y ligera. Una válvula tipo wafer de placa doble ocupa una fracción del espacio de una válvula oscilante con brida estándar. Esto lo convierte en la opción preferida para plataformas marinas, construcción naval y salas de máquinas estrechas donde se aplican estrictamente las limitaciones de espacio y peso.

Comparación de rendimiento central

Tipo de válvula Capacidad de flujo Caída de presión Mejor aplicación Riesgo de golpe de ariete
Verificación de swing Alto Muy bajo Líneas horizontales, aguas residuales, lodos Alto
En línea con resorte Medio Moderado a alto Líneas verticales, agua limpia, descarga de bombas. Muy bajo
Oblea de doble placa Medio a alto Moderado Espacios reducidos, alta mar, circuitos HVAC Bajo

Dimensiones críticas de una válvula de retención de 3 pulgadas

La especificación de componentes de tuberías requiere una atención precisa a las dimensiones de ingeniería para garantizar una integración perfecta en las tuberías existentes. Estas dimensiones se rigen estrictamente por estándares internacionales para garantizar la intercambiabilidad entre diferentes fabricantes.

Dimensiones cara a cara

La dimensión cara a cara, conocida como FTF, es la distancia física exacta entre las superficies de conexión de entrada y salida. Esta medida varía drásticamente según el tipo de válvula y la clase de presión. Por ejemplo, una válvula oscilante con brida Clase 150 estándar normalmente tiene una dimensión FTF de 9,5 pulgadas para acomodar el mecanismo de bisagra interna. Por el contrario, una válvula tipo wafer de placa doble en la misma clase de presión está diseñada para ser lo más estrecha posible y a menudo mide solo 2,875 pulgadas. Comprender estas dimensiones es fundamental para los diseñadores de tuberías durante la fase de diseño para garantizar márgenes adecuados para las piezas del carrete.

Tipos de conexión

El método mediante el cual el componente se conecta a la tubería dicta sus capacidades de retención de presión y la facilidad general de mantenimiento durante las paradas de las instalaciones.

  • Extremos bridados: La conexión más común para aplicaciones industriales. Según ASME B16.5, una brida Clase 150 para una tubería de 3 pulgadas tiene un diámetro exterior de 7,5 pulgadas y requiere cuatro orificios para pernos. La actualización a una brida Clase 300 aumenta el diámetro exterior a 8,25 pulgadas y requiere ocho orificios para pernos para manejar con seguridad el aumento de presión.
  • Extremos de oblea y orejeta: diseñados para sujetarse o intercalarse entre dos bridas de tubería estándar. Los estilos Wafer se mantienen en su lugar mediante la fuerza de sujeción de los pernos de brida largos. Los estilos de orejetas cuentan con inserciones roscadas, lo que les permite atornillarse directamente a una brida, lo que facilita la extracción de la tubería aguas abajo sin despresurizar el lado aguas arriba.
  • Soldadura por encaje y roscada: si bien son muy seguras y comunes en líneas de instrumentación más pequeñas, estas conexiones son menos frecuentes en tamaños de 3 pulgadas y generalmente se reservan para sistemas específicos de tuberías de paredes pesadas y alta presión.

Comprender las clasificaciones de presión

Una fase crítica de selección es hacer coincidir las capacidades de retención de presión del componente con las condiciones máximas de operación de la tubería. La presión y la temperatura están intrínsecamente ligadas. A medida que aumenta la temperatura del medio, el límite elástico estructural del metal disminuye, reduciendo así su presión permitida.

En América del Norte y en muchos sectores internacionales, las clasificaciones de presión están definidas por ASME B16.34. Los componentes se clasifican en distintas clases que van desde Clase 150 hasta Clase 2500. Es un error común pensar que Clase 150 significa que la unidad está clasificada para exactamente 150 PSI. En realidad, una válvula de acero al carbono Clase 150 puede manejar de forma segura hasta 285 PSI a temperatura ambiente. Sin embargo, si la temperatura del fluido alcanza los 500 grados Fahrenheit, la presión de trabajo máxima permitida cae significativamente a 170 PSI.

La selección de materiales impacta directamente en la durabilidad. El acero al carbono fundido, como ASTM A216 WCB, sigue siendo el estándar de la industria para aplicaciones petroquímicas de alta presión. El acero inoxidable, como ASTM A351 CF8M, se elige por su excepcional resistencia a la corrosión en entornos químicos altamente agresivos. El hierro dúctil se utiliza con frecuencia en sistemas de agua municipales porque es muy rentable, aunque no es adecuado para procesos industriales de alta temperatura.

Comparación de tamaños: 2 pulgadas, 3 pulgadas y 4 pulgadas

Un error de ingeniería frecuente es suponer que una tubería de 3 pulgadas dicta automáticamente una válvula de 3 pulgadas. El tamaño siempre debe basarse en las condiciones de flujo reales y la dinámica de fluidos, no simplemente en coincidir con el tamaño de la línea.

El coeficiente de flujo, conocido como Cv, representa el volumen de agua en galones por minuto que fluirá a través de una válvula completamente abierta con una caída de presión de 1 PSI. Un diseño oscilante estándar de 2 pulgadas puede tener un Cv de aproximadamente 50. Al asegurarse de que una válvula de retención de 3 pulgadas esté especificada correctamente, los ingenieros pueden aprovechar un Cv que oscila entre 120 y 150. Una unidad de 4 pulgadas salta significativamente a un Cv de 250 o más. Este aumento exponencial demuestra cuán crítico es el tamaño exacto para mantener los caudales requeridos del sistema.

Una válvula de retención depende completamente de la velocidad del fluido para mantener el disco interno estable y completamente abierto. Si un sistema tiene un caudal enorme, reducir el tamaño a una válvula de 2 pulgadas para ahorrar costos iniciales crea un cuello de botella grave. La velocidad del fluido aumentará a medida que se abre paso a través del orificio más pequeño, lo que provocará un flujo turbulento, cavitación y una caída de presión inaceptable. Por el contrario, si se instala una válvula de 4 pulgadas en un sistema con un volumen de flujo insuficiente, el fluido carecerá de energía cinética para abrir completamente el disco. El disco flotará en la corriente de flujo, oscilando rápidamente contra el asiento. Esta vibración provoca un desgaste mecánico severo en el pasador de la bisagra y una falla inevitable. Los ingenieros deben calcular las velocidades previstas del fluido, generalmente con el objetivo de mantener los flujos de líquido entre 3 y 10 pies por segundo para una estabilidad óptima.

Guía de selección práctica para ingenieros

Los gerentes de adquisiciones y los ingenieros de tuberías deben seguir este marco estructurado y empírico de toma de decisiones para garantizar que el componente seleccionado cumpla con todos los requisitos operativos y de seguridad.

  • Características del medio Match: El agua potable limpia y no corrosiva permite el uso de hierro dúctil estándar con sellos de elastómero EPDM. Los ácidos altamente corrosivos requieren estrictamente acero inoxidable 316 con asientos de PTFE. Las lechadas abrasivas exigen un asiento endurecido de metal con metal, como una capa de estelita, para evitar una rápida erosión.
  • Validar la presión de apertura: evalúe la presión mínima aguas arriba requerida para abrir la válvula. En los sistemas alimentados por gravedad, un diseño pesado cargado por resorte puede restringir el flujo por completo. Asegúrese de que la caída de presión total a través de la válvula completamente abierta sea aceptable para mantener la eficiencia de la bomba.
  • Confirme la orientación de la instalación: si la tubería corre horizontalmente, se aceptan diseños oscilantes, de placa doble y en línea. Sin embargo, si la tubería corre verticalmente con flujo ascendente, se recomiendan diseños en línea con resorte para evitar golpes inducidos por la gravedad.
  • Verifique las certificaciones de la industria: las aplicaciones industriales requieren un estricto cumplimiento de los estándares globales. Exija componentes que cumplan con API 594 para dimensiones y API 598 para pruebas rigurosas de fugas de asientos.

Dónde obtener válvulas industriales de alta calidad

Seleccionar un socio fabricante confiable es tan crítico como finalizar las especificaciones de ingeniería correctas. Los componentes mal fabricados sufren de porosidad en la fundición de acero, mecanizado impreciso en las superficies de asiento o pasadores de bisagra internos débiles. En última instancia, estos defectos provocan fallas catastróficas en las tuberías y tiempos de inactividad no planificados en las instalaciones.

Al adquirir infraestructura crítica, los equipos de adquisiciones deben evaluar a los fabricantes en función de sus protocolos de garantía y control de calidad. Un proveedor de primer nivel proporciona trazabilidad completa del material a través de informes de pruebas de fábrica y lleva a cabo una rigurosa identificación positiva del material. La evaluación de un fabricante del perfil de la empresa garantiza que tenga certificaciones ISO 9001 y API activas, lo que demuestra que sus instalaciones operan bajo estrictas pautas de fabricación internacionales. La asociación con expertos metalúrgicos certificados garantiza confiabilidad a largo plazo y rendimiento durante el ciclo de vida.

Conclusión

Seleccionar el dispositivo de control de flujo correcto de tres pulgadas constituye la base de la seguridad y la eficiencia operativa de las tuberías. Los ingenieros deben evaluar cuidadosamente los medios de flujo específicos, las clases de presión requeridas y las velocidades de los fluidos antes de tomar una decisión de adquisición. La elección entre un mecanismo de giro para bajas caídas de presión y un diseño accionado por resorte para prevenir golpes de ariete a menudo significa la diferencia entre décadas de funcionamiento suave y una falla mecánica inmediata.

El dimensionamiento adecuado evita cuellos de botella en el sistema, lo que garantiza que las bombas aguas arriba funcionen dentro de sus curvas de eficiencia óptimas. Siempre verifique las clasificaciones de presión y temperatura antes de finalizar su compra. Si está navegando por una dinámica de fluidos compleja, actualizando una infraestructura antigua o gestionando entornos de presión extrema, le recomendamos que se ponga en contacto con nuestros expertos en ingeniería . Explore la sólida línea de productos de Didtek Valve para especificar la mejor solución absoluta para su proyecto, garantizando que sus sistemas industriales permanezcan protegidos contra el reflujo diariamente.

Preguntas frecuentes

¿Cuál es el caudal de una válvula de retención estándar de 3 pulgadas?

La capacidad de flujo varía significativamente según la geometría interna del tipo de válvula específico. Un diseño oscilante de 3 pulgadas normalmente ofrece un Cv que oscila entre 110 y 140 debido a su trayectoria de flujo sin obstrucciones. En contraste, un diseño en línea con resorte de 3 pulgadas, que tiene componentes de guía internos que descansan directamente en la corriente de flujo, generalmente presenta un rango de Cv más bajo de 80 a 100.

¿Se puede instalar verticalmente una válvula de retención oscilante de 3 pulgadas?

En teoría, un diseño oscilante se puede instalar en una tubería vertical, pero estrictamente solo si el flujo de fluido se mueve hacia arriba. Sin embargo, los ingenieros de campo generalmente desaconsejan esta práctica en sistemas industriales de alta presión. Para instalaciones verticales, se recomiendan encarecidamente los diseños con resorte porque el resorte mecánico garantiza que el disco se cierre rápidamente, evitando que se cierre con fuerza debido a la gravedad.

¿Cómo se evita que una válvula de retención golpee?

El golpe de ariete ocurre cuando una columna de fluido se invierte rápidamente y cierra de golpe el disco de la válvula. Para detener este choque hidráulico destructivo, los ingenieros generalmente reemplazan las válvulas oscilantes estándar con válvulas de retención silenciosas accionadas por resorte o diseños de placa doble. Los resortes integrados obligan a los platos de válvula a cerrarse una fracción de segundo antes de que realmente comience el flujo inverso, eliminando por completo el efecto de golpe.

¿Cuál es la dimensión estándar cara a cara para una unidad bridada Clase 150?

Según los estándares ASME B16.10, la dimensión cara a cara para una válvula de retención oscilante con brida Clase 150 estándar de 3 pulgadas es típicamente de 9,5 pulgadas. Es fundamental verificar esta dimensión durante la fase de diseño de la tubería para garantizar que el equipo de fabricación deje el margen de pieza de carrete correcto.

¿Cuál es la diferencia entre una válvula de retención y un dispositivo de prevención de reflujo?

Si bien ambos dispositivos sirven para evitar el flujo inverso, su alcance es fundamentalmente diferente. Una válvula de retención es un componente mecánico único que se utiliza para controlar la dirección en tuberías de proceso generales. Un dispositivo de prevención de reflujo es un conjunto mecánico complejo y certificado exigido específicamente por los códigos de plomería municipales para proteger los suministros públicos de agua potable de una contaminación cruzada peligrosa. A menudo contiene dos válvulas de retención, válvulas de alivio y llaves de prueba de acción independiente.
