El flujo inverso es un asesino silencioso en las tuberías industriales. Provoca fuertes golpes de ariete y choques mecánicos que pueden destruir fácilmente infraestructuras costosas. Para salvaguardar activos críticos como bombas de alimentación de calderas de alta presión o compresores alternativos, los ingenieros de tuberías confían en soluciones automáticas a prueba de fallos. Si bien estándar las válvulas de retención de elevación previenen eficazmente el peligroso reflujo, las configuraciones de pistón ofrecen una mejora enorme para entornos turbulentos. Esta guía profundiza en sus distintos mecanismos, matices estructurales y los criterios de selección exactos necesarios para garantizar una integridad óptima de la tubería.
Para tomar una decisión informada sobre las redes de tuberías industriales, los ingenieros y los gerentes de adquisiciones deben comprender primero la mecánica fundamental de estos dispositivos de control de flujo direccional.

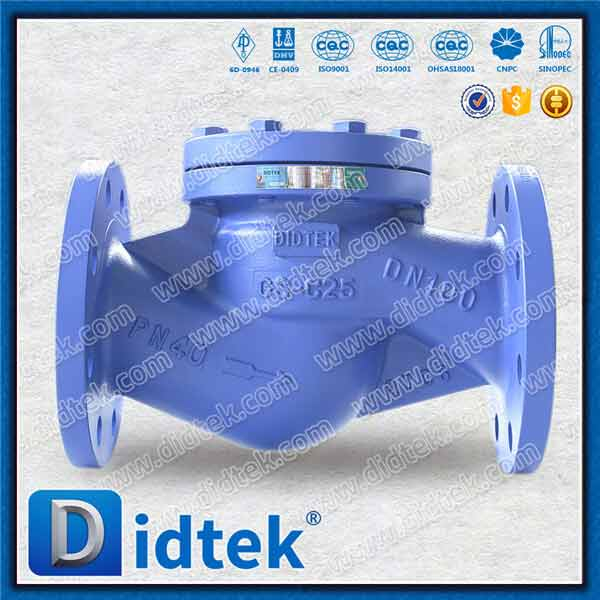

Estructuralmente, la anatomía interna consta de un cuerpo robusto, un asiento mecanizado con precisión, un disco o tapón guiado y una cubierta protectora. Desde un punto de vista de ingeniería, la geometría del cuerpo es casi idéntica a la de una válvula de globo estándar. Esto obliga al fluido a viajar a través de una trayectoria de flujo distinta en forma de S. Dentro de la cámara de válvulas, el disco está alojado dentro de un mecanismo de guía como un puente o una guía de vástago. Esto asegura que el disco permanezca perfectamente alineado con el asiento mientras se mueve verticalmente. Esta alineación es fundamental. Cualquier desviación podría resultar en un asiento inadecuado y fugas peligrosas posteriores.
La función de la válvula de retención de elevación central es bloquear de forma autónoma el reflujo en aplicaciones que exigen un cierre excepcionalmente hermético. A diferencia de las válvulas de compuerta o de bola manuales, su funcionamiento se rige enteramente por la dinámica de fluidos dentro de la tubería. Cuando el líquido ingresa al puerto de entrada, pasa por debajo del asiento y empuja hacia arriba contra el disco guiado. Una vez que la presión aguas arriba supera el peso físico del disco, se abre el pasaje. En el momento en que cae la velocidad del flujo, el disco vuelve inmediatamente a su asiento. Debido a que el mecanismo de asiento imita una válvula de globo, la amplia superficie de contacto proporciona un sello a prueba de fugas altamente confiable.
Si bien el diseño de disco guiado estándar maneja flujos constantes a la perfección, ciertas condiciones de servicio severas requieren un mecanismo interno mucho más robusto. En los tramos de tuberías conectados directamente a bombas alternativas, el flujo de fluido pulsa violentamente. En estos escenarios altamente volátiles, la instalación de una válvula de retención de pistón se convierte en una necesidad operativa.
En términos técnicos, las configuraciones de pistón son esencialmente una subcategoría mejorada de servicio pesado de la familia de ascensores. El cuerpo externo, el tortuoso camino del flujo y el propósito fundamental siguen siendo exactamente los mismos. La diferenciación crítica reside enteramente en el mecanismo de cierre interno.
Esta variación abandona el disco guiado liviano. En su lugar, emplea un pistón cilíndrico sólido encajado con precisión en el correspondiente cilindro del amortiguador. La holgura entre la pared exterior del pistón y la pared interior del amortiguador está mecanizada con tolerancias extremadamente estrechas. Esta modificación estructural aumenta significativamente la masa y la estabilidad del miembro de cierre. En consecuencia, resiste fácilmente tensiones mecánicas más altas y cambios repentinos en la velocidad del fluido.
La configuración del amortiguador y el pistón no se trata simplemente de agregar peso. Crea un sistema de amortiguación hidrodinámico altamente eficaz. A medida que el pistón se mueve hacia arriba dentro del amortiguador durante la fase de apertura, el líquido se filtra naturalmente en el espacio estrecho. Cuando el flujo de la tubería se invierte repentinamente, la gravedad y la contrapresión fuerzan el pistón hacia abajo. Sin embargo, el líquido atrapado dentro del amortiguador se debe exprimir a través del estrecho espacio antes de que el pistón pueda asentarse por completo. Este fluido atrapado crea un efecto de amortiguación hidráulica. Al reducir la velocidad de cierre en las últimas fracciones de segundo, el diseño evita que el pistón metálico sólido golpee violentamente contra el asiento metálico. Esto mitiga el desgaste mecánico, reduce la fatiga estructural interna y previene el golpe de ariete destructivo.
Ambos tipos de válvulas comparten una secuencia operativa casi idéntica. Su funcionalidad es una aplicación directa de la mecánica de fluidos, que no requiere fuentes de energía externas ni intervención manual.
El ciclo operativo comienza cuando un medio presurizado, como el vapor a alta presión de una caldera, inunda el puerto de entrada. Debido a la geometría interna, el fluido se dirige hacia abajo y luego bruscamente hacia arriba. Golpea directamente la superficie inferior del miembro de cierre. La energía cinética y la presión estática del fluido aguas arriba ejercen una fuerte fuerza ascendente. Cuando este elevador hidráulico excede la fuerza gravitacional hacia abajo de los componentes internos, el pasaje se abre. La altura a la que se eleva el componente es directamente proporcional a la velocidad y presión del fluido del proceso.
La fase crítica de operación ocurre cuando cesa el flujo de avance. Esto sucede con frecuencia cuando una bomba se desconecta o si la presión aguas abajo aumenta inesperadamente. A medida que la energía cinética directa se disipa, la gravedad toma el control. El peso del disco o pistón inicia un rápido movimiento descendente. Al mismo tiempo, el fluido inverso crea una contrapresión. Esto presiona contra la parte superior del miembro de cierre y lo fuerza sobre el asiento mecanizado. En un diseño de ascensor estándar, este cierre es casi instantáneo. En los diseños de pistón, el cierre se retrasa ligeramente debido al desplazamiento del fluido dentro del amortiguador. Una vez asentado, una contrapresión más alta se traduce en un sello mecánico más hermético.
Si se observa el panorama industrial más amplio, se observa un cambio pronunciado en la forma en que los ingenieros de tuberías abordan la prevención del reflujo. Las modernas centrales eléctricas de ciclo combinado, las instalaciones de GNL y las refinerías petroquímicas están superando continuamente los límites operativos. Las instalaciones funcionan a temperaturas y presiones sin precedentes para maximizar el rendimiento de la producción. Como resultado, la infraestructura de tuberías heredada se está volviendo cada vez más vulnerable a picos de presión transitorios y vibraciones severas de los fluidos.
Los datos de la industria indican una preferencia creciente por mecanismos de amortiguación hidrodinámicos avanzados en lugar de diseños tradicionales de giro o elevación simple en sectores críticos. Los ingenieros ya no sólo buscan detener el reflujo. Están buscando activamente soluciones que protejan los equipos posteriores de las ondas de choque generadas durante las paradas de emergencia de las bombas. Esta realidad operativa ha impulsado un aumento en la especificación de válvulas de amortiguación de estilo pistón, junto con la demanda de estándares metalúrgicos mejorados para combatir la corrosión acelerada y la fatiga mecánica.
Para facilitar decisiones precisas de ingeniería de tuberías, es necesario comparar estas dos configuraciones a través de métricas técnicas críticas.
La variación más destacada es la geometría interna del mecanismo de cierre. El diseño de elevación estándar se basa en un disco liviano guiado por un vástago central. Esto hace que sea más fácil de fabricar y, en general, más rentable. Por el contrario, el diseño del pistón requiere un mecanizado de alta precisión para garantizar que la holgura del amortiguador sea perfecta. Si el espacio es demasiado estrecho, el pistón se atasca. Si queda demasiado suelto, el efecto amortiguador se pierde por completo.
Debido a la trayectoria de flujo tortuosa inherente a los cuerpos de estilo globo, ambos tipos de válvulas exhiben una caída de presión significativamente mayor en comparación con las válvulas de paso directo. El fluido debe cambiar de dirección varias veces, lo que consume energía cinética. Al comparar los dos directamente, las configuraciones de pistón generalmente introducen una resistencia al flujo ligeramente mayor. El pistón macizo es más pesado que un disco estándar. Requiere más energía fluida continua para mantenerlo en la posición completamente abierta. Si la velocidad del flujo es insuficiente, el pesado pistón puede flotar en un estado parcialmente abierto, lo que provoca una mayor turbulencia.
En los sistemas de tuberías conectados a compresores de aire, el flujo de fluido pulsa rápidamente. Un disco guiado estándar reaccionará a estos impulsos rebotando hacia arriba y hacia abajo contra el asiento. Este fenómeno se conoce como parloteo. El ruido destruye rápidamente las superficies de los asientos y provoca fallos prematuros. En estos escenarios, el diseño del pistón es el ganador indiscutible. La naturaleza amortiguadora del amortiguador estabiliza el pistón, evitando que reaccione a cada pequeña fluctuación de presión.
Las tuberías industriales operan en condiciones termodinámicas extremas. La evaluación de la presión y las capacidades de sellado de estas válvulas no es negociable para la seguridad del sitio.
Ambos estilos son muy preferidos para aplicaciones de tuberías de alta presión. Las robustas piezas fundidas de su cuerpo les permiten soportar fácilmente tensiones mecánicas extremas. Comúnmente se especifican en clases de alta presión que van desde ASME Clase 800 hasta Clase 2500. Debido a que el mecanismo de asiento es perpendicular al flujo de la tubería, los componentes internos son menos susceptibles a doblarse bajo cargas extremas. Para entornos críticos de alta temperatura, los ingenieros suelen especificar válvulas de retención de pistón forjado . El acero forjado proporciona una estructura de grano molecular superior. Elimina los problemas de porosidad que a veces se encuentran en los cuerpos fundidos y maximiza la tolerancia general a la presión.
La capacidad de sellado de estas válvulas es excepcional, particularmente cuando se manejan gases, vapor y medios de vapor. Debido a que el disco o pistón desciende verticalmente hacia un asiento cónico o plano, las superficies de contacto hacen contacto completo de 360 grados simultáneamente. Esta disposición de asiento similar a una válvula de globo garantiza una distribución muy uniforme de la tensión mecánica a través del sello. A medida que aumenta la contrapresión aguas abajo, la fuerza descendente fuerza físicamente a las superficies metálicas a acercarse. Esto los hace muy superiores en aplicaciones de gas donde las fugas menores pueden ser peligrosas.
Los diseñadores de sistemas deben evaluar cuidadosamente los parámetros operativos antes de seleccionar entre un diseño de disco de elevación estándar y un diseño de amortiguador de pistón.
Ambos tipos de válvulas están diseñados estrictamente para medios limpios. Esto incluye agua tratada de alimentación de calderas, vapor a alta presión, gas natural y petroquímicos refinados. Fundamentalmente, ninguna de las válvulas es adecuada para fluidos altamente viscosos como petróleo crudo pesado o medios que contienen partículas sólidas. Debido a que ambos diseños se basan en espacios libres precisos, cualquier partícula sólida quedará atrapada fácilmente. Este atrapamiento rayará las paredes metálicas, aumentará la fricción y, en última instancia, provocará que la válvula se atasque.
La orientación de la instalación es un factor limitante estricto. Por lo general, estas válvulas deben instalarse en tuberías horizontales. Debido a que dependen en gran medida del peso gravitacional del miembro de cierre interno para iniciar el asentamiento, una orientación horizontal garantiza que el disco caiga perfectamente hacia abajo. Si la instalación vertical es absolutamente necesaria, sólo se puede realizar en tuberías donde el fluido fluye verticalmente hacia arriba. En tales casos, la válvula debe fabricarse explícitamente con un resorte interno de alta resistencia.
Si bien es crucial comprender los matices entre los diseños estándar de elevación y pistón, los ingenieros frecuentemente enfrentan una decisión más amplia durante la fase inicial de diseño de la tubería. Deberán elegir entre mecanismos de tipo elevador y mecanismos de tipo oscilante.
La principal distinción estructural de una válvula de retención oscilante es su trayectoria de flujo directa. A diferencia de los tipos de elevación que obligan al fluido a recorrer un camino tortuoso, un control de oscilación se basa en un disco suspendido por un pasador de bisagra. Cuando el líquido fluye hacia adelante, empuja el disco fuera del camino, creando un pasaje casi sin obstrucciones. Debido a este flujo rectilíneo, generan una caída de presión significativamente menor. Los ingenieros suelen especificar válvulas de retención giratorias API 6D para tuberías de gran diámetro que superan NPS 4 y flujos de líquidos de baja velocidad donde mantener la energía cinética es una prioridad. Sin embargo, debido a que carecen de estabilidad guiada, sólo deben usarse en entornos de estado estacionario no pulsantes.
| Diseño de elevación estándar | métrico de ingeniería | Diseño de salpicadero de pistón | Diseño de disco oscilante |
|---|---|---|---|
| Mecanismo interno | Disco guiado o tapón | Pistón guiado con amortiguador | Disco oscilante con bisagras |
| Geometría de la ruta de flujo | Tortuosa forma de S | Tortuosa forma de S | Directo |
| Caída de presión | Alto | muy alto | Bajo |
| Eficiencia de sellado | Excelente | Excelente | Moderado |
| Tolerancia a la vibración | Moderado | Excelente | Pobre |
Antes de tomar una decisión de adquisición, los ingenieros deben evaluar los requisitos metalúrgicos específicos del sistema de tuberías. La integridad operativa de estas válvulas depende en gran medida de los materiales utilizados para el cuerpo, las molduras y las superficies de los asientos.
Para aplicaciones de vapor a alta temperatura o productos químicos corrosivos, es posible que el acero al carbono estándar no sea suficiente. La selección de materiales especializados fundidos o forjados garantiza la estabilidad dimensional bajo ciclos térmicos extremos. Además, revestir las superficies de los asientos con materiales como Stellite puede prolongar significativamente la vida útil. Esto evita el trefilado y la erosión causada por los medios de alta velocidad que raspan la barrera de sellado.
Las variantes estándar están diseñadas específicamente para instalaciones de tuberías horizontales porque su principio de funcionamiento fundamental depende en gran medida de la gravedad. Si se instala en una línea vertical con flujo descendente, la gravedad mantendría la válvula abierta permanentemente. Sin embargo, si la válvula se modifica especialmente con un resorte interno calibrado de alta resistencia, se puede instalar en una tubería vertical donde el fluido fluye estrictamente hacia arriba.
Si bien es muy robusta, esta válvula es susceptible de fallar si se introduce en un entorno operativo incorrecto. La causa más común de falla es la contaminación por partículas. Si ingresan incrustaciones, óxido, escoria de soldadura o desechos sólidos en la tubería, pueden alojarse en el espacio microscópico del mecanismo del amortiguador. Esto provoca irritación, lo que hace que el pistón se atasque en la posición abierta o cerrada.
Sí, son excepcionalmente adecuados para entornos de alta presión y alta temperatura. A menudo son la opción preferida para aplicaciones de servicio severo, como sistemas de agua de alimentación de calderas y líneas de descarga de compresores alternativos. El efecto de amortiguación hidráulica proporcionado por el mecanismo del amortiguador evita que los componentes internos pesados golpeen con fuerza contra el asiento durante picos de presión transitorios.
La viscosidad juega un papel crítico en la funcionalidad. Ambos diseños están destinados a medios altamente fluidos y de baja viscosidad como agua, vapor y gas natural. Si se introducen fluidos muy viscosos, el fluido espeso puede cubrir los mecanismos de guía y ralentizar el tiempo de reacción. En un cilindro amortiguador, el fluido viscoso crea una resistencia hidráulica excesiva, lo que potencialmente impide que la válvula se abra completamente o se cierre lo suficientemente rápido como para evitar el reflujo.
La presión de apertura se refiere a la presión mínima del fluido aguas arriba requerida para levantar el pistón de su asiento e iniciar el flujo. Debido a que el pistón de metal sólido es más pesado que un disco estándar, las configuraciones de pistón suelen poseer una presión de apertura ligeramente mayor. Este valor se puede ajustar durante el proceso de fabricación integrando resortes internos específicos adaptados a la dinámica de flujo exacta de su sistema de tuberías.
Absolutamente. De hecho, los mecanismos de asiento tipo globo son muy recomendables para fluidos compresibles. La caída vertical del miembro de cierre asegura un contacto uniforme de 360 grados contra el asiento. Esto crea un sello excepcionalmente hermético que evita las rutas de fuga microscópicas comúnmente asociadas con los gases comprimibles, lo que los hace superiores a los diseños oscilantes estándar para estas aplicaciones.
En última instancia, garantizar un sellado confiable de tuberías depende de comprender la dinámica de fluidos específica de su operación. Si bien los mecanismos de elevación estándar destacan en sistemas industriales estables de alta presión, la integración de un amortiguador proporciona una protección crucial contra vibraciones severas de fluidos y golpes mecánicos. Al evaluar cuidadosamente las características de sus medios, los caudales y los límites de caída de presión aceptables, puede seleccionar la configuración ideal para sus instalaciones.
Para garantizar el tamaño adecuado, la selección de materiales y la integridad operativa a largo plazo, asóciese siempre con un fabricante experimentado. Explore hoy la amplia gama de soluciones de control de flujo para servicios severos de Didtek Valve y permita que nuestros especialistas en ingeniería lo ayuden a proteger su infraestructura crítica contra el reflujo destructivo.
