Válvula de retención de resorte versus válvula de retención de giro: diferencias y aplicaciones

Seleccionar la válvula incorrecta puede degradar rápidamente una costosa bomba industrial. Ambas categorías de válvulas bloquean eficazmente el peligroso flujo inverso. Sin embargo, una elección mal informada a menudo provoca graves golpes de ariete y el consiguiente fallo del sistema. El panorama industrial actual exige una precisión absoluta. Comprender los matices entre estos mecanismos es primordial para cualquier ingeniero de tuberías o administrador de instalaciones. Esta guía completa lo ayudará a navegar por las complejidades de estos componentes críticos, garantizando una elección inteligente basada en datos para su infraestructura.

Conclusiones clave

• Las unidades de giro dependen completamente de la gravedad y la velocidad del fluido hacia adelante para funcionar. Esto los hace ideales para sistemas de alto flujo y baja caída de presión. Desafortunadamente, siguen siendo muy propensos a sufrir golpes hidráulicos.
• Los dispositivos asistidos por resorte utilizan un resorte helicoidal mecánico para cerrar el disco independientemente de la gravedad. Esto permite orientaciones de instalación versátiles y proporciona una excelente prevención de golpes de ariete. La selección
• adecuada de la válvula de retención oscilante depende en gran medida de la disposición de las tuberías horizontales y de las características físicas del medio. Las aguas residuales que contienen sólidos pesados ​​son un buen ejemplo.
• La elección entre una válvula de retención de oscilación o de resorte se reduce en última instancia a limitaciones de espacio, la orientación de instalación requerida, la velocidad del fluido y la necesidad crítica de un funcionamiento silencioso en la tubería.

Tendencias actuales de la industria en la prevención del reflujo de tuberías

Los sistemas modernos de control de fluidos están evolucionando rápidamente. Estamos viendo un claro cambio hacia la infraestructura urbana de alta densidad y los sistemas HVAC avanzados. Esta evolución impulsa un aumento masivo en la especificación de válvulas silenciosas asistidas por resorte. Los ingenieros están priorizando cada vez más el costo total de propiedad sobre los costos iniciales de adquisición. Reconocen que mitigar el impacto hidráulico extiende la vida útil de toda la red de tuberías.

Además, los mandatos de sostenibilidad están obligando a las instalaciones a optimizar el consumo de energía de las bombas. Esto requiere un delicado equilibrio. Los ingenieros deben sopesar la baja caída de presión de las válvulas operadas por gravedad con las capacidades protectoras y antigolpes de las alternativas accionadas por resorte. Los protocolos de mantenimiento predictivo también favorecen los materiales robustos, lo que lleva a los compradores hacia aleaciones de alta calidad y materiales de asientos especializados para una confiabilidad a largo plazo.

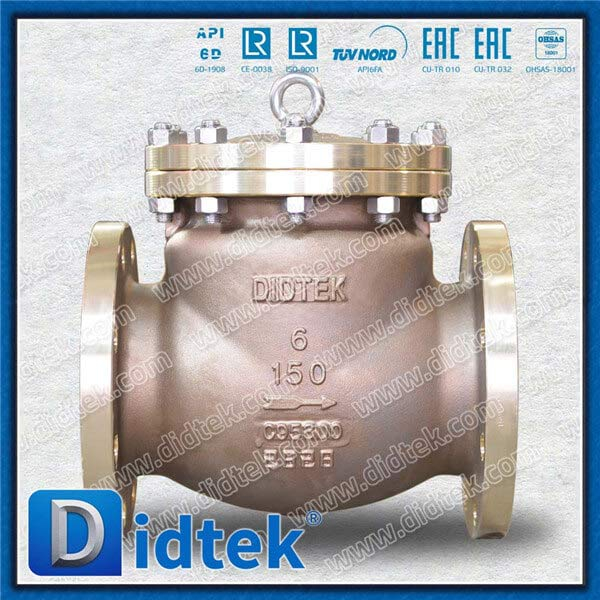

¿Qué es una válvula de retención oscilante: diseño y mecánica?

Para comprender las diferencias fundamentales entre estas salvaguardas de oleoductos, primero debemos definir sus principios operativos. Una unidad de estilo oscilante es un dispositivo mecánico autoactuador diseñado para permitir el flujo de fluido en una sola dirección. Funciona enteramente sobre los fundamentos de la dinámica de fluidos y la atracción gravitacional.

Cuando el fluido ingresa al cuerpo de la válvula en dirección hacia adelante, la energía cinética obliga a un disco no guiado a oscilar hacia arriba desde su asiento mecanizado. Los técnicos suelen referirse a este disco como flapper. Imagínese una pesada puerta de metal que se abre empujada por una ráfaga de viento. Mientras la velocidad del flujo sea constante, el disco permanece suspendido. Esto permite que los medios pasen con una obstrucción mínima.

Por el contrario, cuando el flujo hacia adelante disminuye, la gravedad empuja este pesado disco hacia abajo. Cualquier flujo inverso posterior empuja el disco firmemente contra la superficie de asiento, sellando la tubería. A menudo se puede escuchar el distintivo ruido del disco asentado en grandes líneas de agua municipales. Desde el punto de vista del material, las unidades de grado industrial suelen contar con cuerpos robustos de acero fundido o bronce especializado C95800. Cuando se combinan con un disco NBR, estos materiales garantizan un sello hermético incluso en entornos exigentes con muchas partículas.

Ventajas de las válvulas operadas por gravedad

• Baja caída de presión: el disco se sale completamente del recorrido del flujo cuando está completamente abierto. El fluido encuentra una resistencia física mínima. Esto da como resultado una caída de presión muy baja a través de la válvula, lo que la hace altamente eficiente energéticamente para sistemas de flujo continuo de alto volumen.
• Alta capacidad de flujo: la geometría interna sin obstrucciones permite una capacidad de flujo máxima. Son un elemento básico en el movimiento de fluidos municipales e industriales a gran escala.
• Manejo de sólidos: la ausencia de resortes internos o guías centrales significa que hay menos grietas donde los desechos quedan atrapados. Se ha demostrado empíricamente que son superiores para medios que contienen partículas, sólidos suspendidos o fluidos viscosos como aguas residuales sin tratar.

Desventajas de las válvulas accionadas por gravedad

• Alta susceptibilidad al golpe de ariete: el mecanismo de cierre se basa en la gravedad y el flujo inverso. El disco a menudo se cierra de golpe después de que el fluido ya ha invertido la dirección. Esta parada repentina crea un choque hidráulico severo, conocido en el campo como golpe de válvula.
• Requisitos estrictos de instalación: el funcionamiento dependiente de la gravedad restringe estas válvulas principalmente a tuberías horizontales. Sólo pueden funcionar en líneas verticales si el fluido fluye hacia arriba.
• Tiempo de cierre más lento: la dependencia pasiva de la gravedad hace que el tiempo de respuesta mecánica sea significativamente más lento en comparación con las configuraciones asistidas por resorte.

¿Qué es una válvula de retención de resorte: diseño y mecánica?

Una válvula de retención de resorte funciona según un principio mecánico fundamentalmente diferente. Los esquemas de ingeniería las designan con frecuencia como válvulas de retención silenciosas, válvulas de retención en línea o válvulas de retención de boquilla. En lugar de esperar a la gravedad, este dispositivo utiliza un resorte mecánico calibrado para dictar el movimiento del disco interno.

Para que el mecanismo se abra, la presión del fluido hacia adelante debe exceder la tensión del resorte helicoidal. Este umbral de presión específico se conoce como presión de apertura. Una vez superada esta presión de agrietamiento, el fluido empuja el disco linealmente a lo largo de una guía central. Esto comprime el resorte y permite que el medio fluya alrededor del conjunto.

La fase operativa más crítica ocurre cuando el flujo hacia adelante comienza a desacelerarse. Antes de que el fluido pueda invertir físicamente su dirección, la energía mecánica almacenada en el resorte empuja activamente el disco hacia su asiento. La estructura interna presenta un ensamblaje diseñado con precisión. Incluye un vástago guía central, un resorte de compresión resistente a la fatiga y un disco guiado que se mueve paralelo a la corriente de flujo. Las variaciones modernas, como la válvula de retención de elevación , también utilizan mecanismos guiados similares para garantizar un asiento preciso en aplicaciones de vapor y gas a alta presión.

Ventajas de las válvulas asistidas por resorte

• Operación silenciosa y prevención de golpes de ariete: estos dispositivos cierran activamente la válvula en el microsegundo en que la velocidad de avance llega a cero. Fundamentalmente, sellan antes de que el flujo inverso pueda generar impulso. Esto elimina la onda acústica destructiva que provoca el cierre de válvula.
• Orientación de instalación versátil: la fuerza de cierre la proporciona la tensión mecánica en lugar de la gravedad. Estas válvulas son verdaderamente omnidireccionales. Los diseñadores de tuberías pueden especificarlas de forma segura para diseños horizontales, verticales o diagonales.
• Tamaño compacto: las configuraciones de resortes en línea generalmente presentan una dimensión entre caras mucho más corta. Son significativamente más ligeros. Esto los convierte en un salvavidas para los técnicos que se desplazan por salas mecánicas estrechas y equipos montados sobre patines.

Desventajas de las válvulas asistidas por resorte

• Mayor caída de presión: el fluido debe ejercer fuerza continuamente contra la tensión del resorte para mantener el paso abierto. El disco y la guía central permanecen directamente en la trayectoria del flujo, creando turbulencia y una mayor caída de presión mensurable. Las bombas aguas arriba deben trabajar más para superar esta resistencia.
• Mal desempeño con sólidos: El mecanismo de guía interna y el propio resorte crean trampas físicas. Lodos, aguas residuales sin tratar o fluidos cargados de grandes sólidos suspendidos obstruirán rápidamente el mecanismo del resorte, provocando fallas catastróficas.
• Mayor costo inicial: el requisito de guías internas mecanizadas con precisión y materiales de resorte especializados generalmente eleva sus gastos de fabricación.

Tabla comparativa principal: desglose técnico

Cinco diferencias clave que influyen en las adquisiciones

Al evaluar estas dos tecnologías distintas, los ingenieros deben mirar más allá de la función básica de prevención de reflujo. Las disparidades estructurales dictan comportamientos fluidodinámicos completamente diferentes. A continuación se muestra un desglose completo de las cinco diferencias clave que influyen en las decisiones de adquisición in situ.

Mecanismo de cierre y velocidad.

La diferencia más definitoria radica en cómo se inicia el proceso de sellado. Una unidad estilo columpio es un dispositivo pasivo. Espera la atracción gravitacional y depende de la inversión física del fluido para empujar la aleta firmemente hacia el asiento. Esta reacción pasiva es inherentemente lenta. Por el contrario, una unidad accionada por resorte actúa activamente. El resorte de compresión ejerce una fuerza de cierre continua. En el momento en que la energía cinética directa cae por debajo de la tensión del resorte, el sello se acopla rápidamente. Esto sucede de forma completamente independiente del momento inverso del fluido.

Golpe de ariete y golpe de válvula

El golpe de ariete es un violento aumento de presión que se produce cuando un fluido en movimiento se ve obligado a detenerse abruptamente. En una configuración operada por gravedad, la velocidad de cierre lenta significa que el flujo inverso a menudo ya viaja a alta velocidad antes de que el disco se asiente por completo. Cuando finalmente se cierra de golpe contra este reflujo de alta velocidad, genera una onda de presión acústica masiva. Esta ola es capaz de romper tuberías, reventar juntas y destrozar impulsores de bombas. Los dispositivos accionados por resorte evitan por completo este fenómeno. Al forzar el cierre del sello exactamente cuando cesa el flujo hacia adelante, el flujo inverso nunca tiene la oportunidad de establecer una velocidad peligrosa.

Límites de orientación de instalación

Las limitaciones espaciales frecuentemente dictan la selección de componentes en el sitio de trabajo. Se debe instalar una unidad oscilante tradicional con el pasador de bisagra alineado horizontalmente en la parte superior de la tubería. Si se monta en un tubo horizontal con el pasador a un lado, la gravedad no puede cerrar el disco. Además, si se instala en una tubería vertical con flujo descendente, la gravedad mantiene la trampilla abierta permanentemente. Alternativamente, los mecanismos de resorte no dependen de la gravedad. La fuerza mecánica permite una verdadera instalación omnidireccional, proporcionando la máxima flexibilidad en diseños de tuberías complejos de varios niveles.

Caída de presión y turbulencia de flujo

Desde una perspectiva de dinámica de fluidos, el coeficiente de flujo varía drásticamente entre los dos diseños. Cuando están completamente abiertas, las válvulas de gravedad proporcionan una ruta de flujo sin obstrucciones y con puerto casi completo. El fluido mantiene un perfil de flujo laminar, lo que resulta en una pérdida mínima de energía. Las válvulas de resorte colocan el conjunto de disco directamente en el centro de la ruta del flujo. En consecuencia, el fluido debe divergir alrededor de la obstrucción y superar constantemente la resistencia mecánica. Esta divergencia crea un flujo turbulento y una caída de presión mensurable.

Requisitos de huella y espacio

Las dimensiones físicas desempeñan un papel crucial en el diseño moderno de salas mecánicas, donde los metros cuadrados son un bien escaso. Las válvulas dependientes de la gravedad requieren un cuerpo grande y voluminoso para acomodar el mecanismo de bisagra. Necesitan suficiente espacio interno para que el disco oscile completamente hacia arriba. Esto da como resultado un componente pesado con una dimensión cara a cara larga. Los diseños de resortes en línea son muy compactos. El movimiento lineal de los componentes internos permite que el cuerpo de la válvula sea significativamente más corto, ahorrando un valioso espacio.

Desglose de aplicaciones: ¿dónde utilizar cuál?

La mecánica teórica debe traducirse en aplicaciones prácticas del mundo real. La elección entre estas dos opciones rara vez es arbitraria. Más bien, está dictado por las demandas específicas e implacables del entorno industrial.

Escenarios ideales para válvulas operadas por gravedad

• Estaciones elevadoras de tratamiento de aguas residuales: Los sistemas de alcantarillado municipales transportan con frecuencia agua cruda y sin tratar que contiene desechos pesados ​​y trapos. La ruta de flujo sin obstrucciones permite que estos sólidos pasen sin engancharse.
• Distribución de agua a gran escala: en tuberías de agua masivas que atraviesan el país, minimizar la pérdida de presión a lo largo de kilómetros de tuberías es la máxima prioridad absoluta. La baja caída de presión ahorra a los municipios enormes cantidades de energía eléctrica en las estaciones de bombeo.
• Sistemas de fluidos de baja velocidad: en configuraciones donde la velocidad del fluido es naturalmente baja y los cambios en la dirección del flujo son graduales, el riesgo de golpe de ariete es mínimo. Los ingenieros pueden aprovechar con seguridad la rentabilidad de estos modelos.

Escenarios ideales para válvulas asistidas por resorte

• Plantas enfriadoras HVAC y alimentaciones de calderas: en edificios comerciales de gran altura, los circuitos de agua enfriada se encienden y apagan rápidamente. El cierre asistido inmediato es vital para proteger los costosos equipos giratorios contra golpes hidráulicos.
• Refinerías de procesamiento de productos químicos: las tuberías de productos químicos a menudo requieren un control de flujo preciso y operan bajo altas presiones. La capacidad de sellado rápido evita el peligroso reflujo de productos químicos volátiles.
• Plataformas marinas y marinas: en salas de máquinas densamente pobladas o unidades montadas sobre patines, su tamaño compacto y sus capacidades de instalación omnidireccional las convierten en la única solución de ingeniería viable.

Guía de selección práctica: cómo elegir

Tomar una decisión empírica basada en datos requiere que los ingenieros evalúen varias variables sistémicas. El dimensionamiento y la selección adecuados no consisten simplemente en hacer coincidir los diámetros de las tuberías. Seleccionar el mecanismo incorrecto puede provocar una falla prematura de los componentes o una restricción severa del flujo. Utilice los siguientes estándares para guiar sus especificaciones en el sitio.

Estándar 1: Evalúe el perfil del medio
Las características físicas del fluido dictan su primer filtro importante. ¿Está bombeando aguas residuales crudas, lodos o fluidos con alto contenido de sólidos en suspensión? Especifique un diseño operado por gravedad. La ruta de flujo sin obstrucciones evita que los materiales fibrosos se enganchen. Por el contrario, si manipula medios limpios como agua potable, petroquímicos refinados o aire comprimido, los mecanismos accionados por resorte son perfectamente seguros y muy ventajosos.

Estándar 2: Mapee la orientación de las tuberías
Revise sus dibujos isométricos. Si su tubería corre horizontal o verticalmente hacia arriba, ambos tipos de válvulas son aceptables. Sin embargo, si su tubería requiere un flujo vertical descendente o un recorrido diagonal complejo, las unidades operadas por gravedad están estrictamente prohibidas. Debe especificar un modelo asistido por resorte para garantizar que el disco se selle firmemente contra el asiento independientemente del ángulo de instalación.

Estándar 3: Calcular la velocidad del flujo y la caída de presión
Cada válvula de retención requiere una presión de apertura específica para abrirse. Las unidades de gravedad tienen una presión de apertura excepcionalmente baja, lo que las hace ideales para sistemas de baja presión que priorizan la máxima velocidad de flujo. Los dispositivos asistidos por resorte presentan una mayor caída de presión. Debe consultar las curvas de la bomba del fabricante para asegurarse de que sus bombas aguas arriba tengan suficiente presión de cabeza para superar la resistencia continua del resorte sin privar a los procesos aguas abajo.

Estándar 4: Analizar el costo total de propiedad
Los compradores técnicos deben calcular los costos durante el ciclo de vida del equipo. Una unidad de gravedad tradicional es más rentable desde el principio. Sin embargo, si se instala en un sistema con ciclos frecuentes de bombas, el golpe de ariete resultante puede fracturar las juntas de las tuberías y destruir las bombas. En entornos de ciclo alto, la inversión inicial ligeramente mayor para una unidad de resorte mecanizada con precisión se amortiza al neutralizar el golpe de ariete y reducir drásticamente los costos de mantenimiento a largo plazo.

Conclusión

En el debate de ingeniería en torno a estos componentes críticos de las tuberías, no existe una opción universalmente superior. La elección óptima depende completamente de hacer coincidir las características estructurales y dinámicas con los requisitos específicos de su sistema de tuberías.

Como regla general, utilice válvulas operadas por gravedad para aplicaciones de flujo intenso y sin obstrucciones en tramos de tubería estrictamente horizontales o verticales hacia arriba. Especifique válvulas asistidas por resorte para medios limpios, restricciones de espacio estrictas, flujos verticales descendentes y, lo que es más importante, siempre que sea necesaria la eliminación del golpe de ariete para proteger bombas costosas.

Si actualmente está diseñando una tubería o reemplazando una infraestructura defectuosa, seleccionar la válvula correcta no es un juego de adivinanzas. Le recomendamos encarecidamente que explore el extenso catálogo de Didtek Valve para encontrar la solución de ingeniería exacta adaptada a sus caudales, tipos de medios y parámetros de presión específicos.

Preguntas frecuentes

¿Se puede instalar una válvula de retención oscilante verticalmente?

Sí, pero bajo condiciones estrictamente limitadas. Una válvula de estilo oscilante solo se puede instalar en una tubería vertical si el flujo de fluido se mueve verticalmente hacia arriba. En esta configuración, el impulso ascendente del fluido empuja el disco para abrirlo. Cuando el flujo se detiene, la gravedad ayuda a tirar del disco hacia abajo sobre el asiento. Si el flujo se mueve verticalmente hacia abajo, la gravedad mantendrá el disco pesado en la posición abierta permanentemente, inutilizando la válvula.

¿Qué válvula de retención es mejor para prevenir el golpe de ariete?

La válvula de retención accionada por resorte es muy superior para prevenir el golpe de ariete. El golpe de ariete ocurre cuando el fluido invierte la dirección rápidamente y cierra con fuerza una válvula abierta. Una válvula accionada por gravedad depende de este flujo inverso para cerrarse, garantizando prácticamente un efecto de cierre. Una válvula asistida por resorte utiliza tensión mecánica para empujar activamente el disco sobre el asiento en el momento exacto en que la velocidad del flujo hacia adelante cae a cero, evitando por completo la onda de choque.

¿Las válvulas de retención con resorte restringen el flujo?

Sí, introducen un mayor grado de restricción de flujo en comparación con sus homólogos operados por gravedad. La guía interna, el disco y el propio resorte helicoidal están colocados directamente en el centro del recorrido del flujo. El fluido debe gastar energía cinética continuamente para mantener el resorte comprimido. Esta obstrucción interna crea turbulencia y da como resultado una mayor caída de presión a través de la válvula.

¿Son las válvulas de retención de resorte más caras que las válvulas de retención de giro?

Generalmente sí. El proceso de fabricación de una válvula asistida por resorte implica tolerancias más estrictas y componentes internos más complejos. Una válvula de resorte en línea requiere guías centrales maquinadas con precisión, resortes de aleación especializados resistentes a la fatiga y mecanismos de asiento finamente calibrados. Las instalaciones a menudo recuperan rápidamente esta mayor inversión inicial evitando roturas de tuberías y reparaciones de bombas asociadas con daños por golpes de ariete.

¿En qué se diferencian los modos de falla entre los dos diseños?

Las válvulas operadas por gravedad generalmente fallan debido al desgaste del pasador de bisagra. El movimiento oscilante continuo en un flujo turbulento puede hacer que el pasador se degrade y provoque un disco desalineado. Las válvulas asistidas por resorte generalmente fallan debido a la fatiga del resorte o a una obstrucción interna. Si las partículas pasan por alto los filtros aguas arriba, pueden acumularse en la guía del resorte, provocando que la válvula se atasque en una posición parcialmente abierta.

¿Se puede utilizar una válvula de retención oscilante para sistemas de aire comprimido?

Está muy desaconsejado. Los sistemas de aire y gas comprimidos carecen de la densidad de fluido necesaria para amortiguar el movimiento de una aleta de metal pesado. Las rápidas pulsaciones de los compresores de aire harán que el disco no guiado vibre violentamente, lo que provocará un rápido desgaste mecánico y una falla prematura del pasador de la bisagra. Las válvulas asistidas por resorte o válvulas de retención de elevación especializadas son el estándar de la industria para aplicaciones neumáticas.

¿Cuál es la vida útil típica de estas válvulas de retención?

La vida útil depende en gran medida de la aplicación, los medios y el programa de mantenimiento. En aplicaciones de agua limpia con flujo constante, una válvula de gravedad de acero fundido de alta calidad puede durar de 15 a 20 años. Las válvulas asistidas por resorte en entornos HVAC de ciclo alto generalmente requieren reemplazos de sellos y resortes internos cada 5 a 7 años para mantener el máximo rendimiento antigolpes. La inspección rutinaria de los componentes internos es vital para ambos diseños.
