Válvulas de bola industriales 9 preguntas para tomar la decisión correcta

Las válvulas de bola son componentes esenciales en los sistemas industriales, ya que garantizan un control de flujo confiable y un funcionamiento sin fugas. Elegir la válvula de bola industrial adecuada puede resultar complicado, ya que factores como el tipo de medio, la presión, la temperatura y las opciones del actuador influyen en el rendimiento. En esta guía, exploraremos 9 preguntas para tomar la decisión correcta para sus válvulas de bola, ayudándolo a evitar costosos tiempos de inactividad, mejorar la eficiencia y seleccionar la mejor válvula para aplicaciones en las industrias química, de tratamiento de agua, de alimentos y bebidas, y de petróleo y gas.

Por qué es importante elegir la válvula de bola industrial adecuada

Elegir la válvula de bola industrial incorrecta puede causar serios problemas. Se pueden desarrollar fugas con el tiempo, creando riesgos de seguridad e ineficiencia del sistema. Una mala selección de válvulas a menudo genera mantenimiento frecuente, tiempos de inactividad inesperados y mayores costos operativos. La ineficiencia del flujo puede reducir la productividad y aumentar el uso de energía, especialmente en tuberías de alta presión.

Las válvulas de bola son esenciales en muchas industrias. Se utilizan comúnmente en plantas químicas y petroquímicas, instalaciones de tratamiento de agua, procesamiento de alimentos y bebidas y operaciones de petróleo y gas. Cualquier sistema que requiera un control de flujo preciso y un cierre confiable se beneficia de la válvula adecuada.

Ventajas de las válvulas de bola

• Sellos herméticos: Evitan el escape de fluidos, manteniendo las tuberías seguras y eficientes.

• Operación rápida: las válvulas se abren y cierran rápidamente, lo que las hace ideales para sistemas que requieren un control rápido.

• Durabilidad y larga vida útil: las válvulas de bola pueden soportar altas presiones, cambios de temperatura y entornos hostiles.

• Amplio manejo de presión y temperatura: funcionan en una amplia gama de condiciones, desde líneas de agua de baja presión hasta procesos químicos de alta temperatura.

Son fáciles de operar y requieren menos mantenimiento que otros tipos de válvulas. Esto los hace confiables para sistemas críticos. Los ingenieros suelen elegirlos porque equilibran eficazmente la eficiencia, la seguridad y la durabilidad.

Nueve preguntas esenciales que debe hacerse al seleccionar válvulas de bola industriales

Elegir la válvula de bola adecuada implica mucho más que el tamaño o el material. Necesitamos evaluar cómo interactúa con el sistema, los medios y las condiciones operativas. Aquí hay nueve preguntas esenciales para guiar el proceso de selección.

1. ¿Qué tipo de medio de proceso fluirá a través de la válvula?

La compatibilidad de los medios es uno de los factores más críticos para el rendimiento de la válvula a largo plazo. El tipo de fluido o gas que fluye a través de un sistema afecta directamente qué cuerpo de válvula y materiales de sello funcionarán mejor. Elegir el material incorrecto puede provocar corrosión, fugas o incluso fallas catastróficas con el tiempo.

• Productos químicos corrosivos → acero inoxidable o aleaciones especializadas como Monel o Inconel, que resisten el ataque químico.

• Agua y vapor → las válvulas de latón o bronce son rentables y duraderas para temperaturas y presiones moderadas.

• Gas natural → las válvulas de acero al carbono con materiales de sellado adecuados manejan las presiones típicas del gas de forma segura.

Algunos fluidos contienen sólidos en suspensión o abrasivos, como lodo, arena o partículas. Estos requieren cuerpos y asientos de válvulas endurecidos o revestidos para evitar el desgaste y mantener el rendimiento. Las propiedades químicas, como el pH, el potencial de oxidación y la viscosidad, también influyen en la frecuencia con la que la válvula necesita mantenimiento y su duración.

2. ¿Cuáles son los valores nominales de presión y temperatura requeridos?

Cada válvula de bola tiene una clasificación de presión-temperatura que define los límites de funcionamiento seguros. Estas clasificaciones indican la presión máxima que una válvula puede manejar de forma segura a una temperatura determinada. Exceder estos límites puede comprometer el sello de la válvula, provocar fugas o dañar el cuerpo de la válvula.

• Los sistemas de alta presión a menudo requieren una construcción de válvulas reforzadas o de acero forjado. Estas válvulas mantienen la integridad en condiciones extremas.

• Las aplicaciones de temperaturas extremas, tanto altas como bajas, pueden requerir materiales de asiento especializados como PEEK o diseños de metal con metal para evitar deformaciones o fugas.

• Es importante tener en cuenta las fluctuaciones. Las válvulas experimentan picos de presión o cambios de temperatura en operaciones reales, por lo tanto, elija siempre una válvula con una clasificación superior a las condiciones operativas máximas esperadas.

3. ¿Qué tamaño de válvula y coeficiente de flujo (Cv) se necesitan?

El tamaño de la válvula y el coeficiente de flujo (Cv) determinan la eficiencia con la que la válvula permite el paso del fluido. Cv mide el caudal de agua en galones por minuto a través de una válvula con una caída de presión de 1 psi. Una válvula con el Cv correcto evita cuellos de botella o pérdidas excesivas de energía.

• Hacer coincidir el tamaño de la válvula con el diámetro de la tubería garantiza un flujo suave. Una válvula demasiado pequeña restringe el flujo, aumenta la caída de presión y puede sobrecargar las bombas.

• Las válvulas sobredimensionadas pueden desperdiciar energía, crear turbulencias o costar más de lo necesario.

• Correct Cv optimiza el rendimiento del sistema, reduce el mantenimiento y evita costes operativos innecesarios.

Por ejemplo, una tubería de 2 pulgadas que transporta agua a presión media puede necesitar una válvula de puerto completo de 2 pulgadas con un Cv diseñado para el flujo esperado. Si elige una válvula más pequeña, las caídas de presión pueden aumentar y el equipo aguas abajo podría verse afectado. Por el contrario, el uso de una válvula sobredimensionada puede aumentar el costo inicial y reducir ligeramente la precisión del control en aplicaciones de estrangulación.

Consejo: consulte siempre los diagramas de flujo o las calculadoras de tamaño de válvulas al especificar Cv. Para sistemas complejos, involucre a un especialista en válvulas para garantizar un dimensionamiento preciso.

4. ¿Qué configuración de puerto es adecuada?

La configuración del puerto determina cómo fluye el fluido a través de la válvula y cuánta caída de presión se produce. Elegir el puerto incorrecto puede reducir la eficiencia, aumentar el uso de energía o limitar las opciones de control.

• Válvulas de puerto completo: el diámetro del orificio coincide con la tubería, lo que permite un flujo máximo con una caída de presión mínima. Ideal para sistemas donde el flujo sin restricciones es fundamental.

• Válvulas de puerto reducido: Diámetro más pequeño que la tubería, lo que reduce el costo y el peso. El flujo está ligeramente restringido, lo cual es aceptable en sistemas que no requieren capacidad total.

• Válvulas de puerto en V: la bola tiene una abertura en forma de V para un control de flujo preciso. Excelente para estrangulación o aplicaciones que necesitan caudales variables sin cavitación.

Consideraciones para la selección:

• Puerto completo → tuberías con bombeo frecuente, mínima pérdida de energía requerida.

• Puerto reducido → instalaciones sensibles al coste y con caudal moderado.

• Puerto V → dosificación de productos químicos, distribución de vapor o manipulación de lodos donde es necesario un control preciso.





5. ¿Qué tipo de actuación se requiere?

La forma en que opera la válvula afecta la eficiencia, la velocidad y la seguridad. El método de actuación determina qué tan rápido se abre o cierra la válvula y si es posible el control remoto o automatizado.

• Palanca manual: Sencilla, económica, apta para uso ocasional. Requiere acceso directo.

• Neumática: Utiliza aire comprimido; Operación rápida e ideal para sistemas de alto ciclo. Fiable incluso en condiciones difíciles.

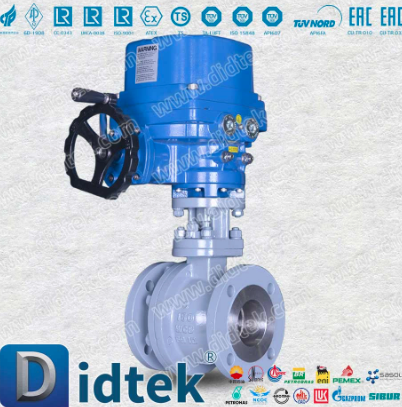

• Eléctrico: Permite control remoto o programable. Lo mejor para procesos automatizados, pero utiliza más energía y requiere cableado.

• Hidráulico: Proporciona fuerza fuerte y posicionamiento preciso. Adecuado para válvulas grandes o tuberías de alta presión.

Factores a considerar:

• Frecuencia de funcionamiento → el ciclo frecuente favorece el neumático o el eléctrico.

• Accesibilidad → las ubicaciones remotas pueden necesitar una actuación automatizada.

• Medio ambiente → las zonas peligrosas pueden requerir actuadores a prueba de explosiones o intrínsecamente seguros.

6. ¿Qué diseño y construcción del cuerpo de la válvula es mejor?

El diseño de la carrocería afecta la instalación, el mantenimiento y la durabilidad. Cada diseño tiene compensaciones entre costo, facilidad de servicio e idoneidad de la aplicación.

• Monobloque: Compacto, de bajo coste, ideal para líneas pequeñas. El mantenimiento requiere una eliminación completa.

• Dos piezas: Más fácil de instalar en espacios reducidos. Se puede desmontar la mitad para reparaciones menores.

• Tres piezas: Permite realizar mantenimiento o reemplazo de asiento sin retirar toda la válvula. Excelente para sistemas de alto mantenimiento.

• Entrada superior: las válvulas grandes se benefician del mantenimiento en línea. Reduce el tiempo de inactividad, común en plantas químicas o refinerías.

• Cuerpo soldado: Construcción permanente a prueba de fugas para fluidos corrosivos o de alta presión. No se puede desmontar; La instalación debe ser precisa.

7. ¿Qué materiales de asiento y sello son adecuados?

Los materiales del asiento y del sello impactan directamente en la confiabilidad de la válvula, la prevención de fugas y la compatibilidad química. Elegir el material incorrecto puede provocar mantenimiento frecuente, fugas o fallas prematuras.

• PTFE (Teflón): Excelente resistencia química. Funciona en temperaturas moderadas. Ideal para ácidos, bases y productos químicos en general.

• PEEK: Soporta temperaturas más altas y ofrece buena resistencia química. Adecuado para procesos exigentes como vapor o aceite caliente.

• Metal con metal: Diseñado para presiones o temperaturas extremas. Sin sello blando; Ideal para aplicaciones de alta tensión donde los sellos blandos se degradarían.

• Caucho (EPDM, NBR, Viton): Flexible, sella bien a bajas temperaturas. Bueno para agua, productos químicos suaves o sistemas de baja presión.

Consideraciones al seleccionar:

• Haga coincidir el material con los medios del proceso y sus propiedades químicas.

• Evalúe la resistencia al desgaste de fluidos o lodos abrasivos.

• Verifique el rango de temperatura: algunos materiales se encogen o expanden con el calor, lo que afecta el sellado.

• Considere la frecuencia del mantenimiento: es posible que sea necesario reemplazar los sellos blandos como el PTFE antes que los asientos de metal con metal.

8. ¿Qué factores ambientales afectan la selección de válvulas?

El entorno externo influye en el cuerpo de la válvula, la elección del actuador y los revestimientos protectores. Descuidar esto puede reducir la vida útil de la válvula y la confiabilidad del sistema.

• Instalaciones en exteriores → revestimientos resistentes a la corrosión, cuerpos de acero inoxidable, actuadores resistentes a la intemperie o sellados.

• Áreas peligrosas o explosivas → utilice actuadores a prueba de explosiones o intrínsecamente seguros para evitar la ignición.

• Altas vibraciones o tensiones mecánicas → montaje seguro, amortiguadores, cuerpos reforzados.

• Temperaturas extremas → aislamiento térmico, escudos térmicos o materiales resistentes a la temperatura.

Consejos adicionales:

• Combine los medios internos y el entorno externo al seleccionar materiales.

• Asegúrese de que los actuadores sean compatibles con las condiciones: por ejemplo, los actuadores neumáticos resisten el polvo mejor que los eléctricos en algunos sitios al aire libre.

• En atmósferas corrosivas, considere mejorar el revestimiento o la aleación.

Consejo: La inspección periódica en entornos hostiles prolonga la vida útil de la válvula y evita tiempos de inactividad no planificados.

9. ¿Qué certificaciones y estándares de cumplimiento se necesitan?

Las certificaciones verifican la calidad, la seguridad y el cumplimiento de la industria. Elegir válvulas sin las certificaciones adecuadas puede crear problemas legales, operativos o de seguridad.

• ANSI/ASME → Confirma las capacidades de presión y temperatura de bridas y cuerpos de válvulas.

• NACE → Garantiza resistencia a gases ácidos o corrosión en industrias químicas/de petróleo y gas.

• NSF/FDA → Requerido para aplicaciones de alimentos, bebidas y farmacéuticas. Garantiza el diseño sanitario y la seguridad de los materiales.

• ISO → Confirma los estándares globales de fabricación y los sistemas de gestión de calidad.



Preguntas frecuentes

P1: ¿Por qué es importante la compatibilidad de los medios al seleccionar una válvula de bola industrial?

R: La compatibilidad con los medios es esencial porque el tipo de fluido o gas determina los mejores materiales para el cuerpo de la válvula y el sello, y el uso del material incorrecto puede causar fugas, corrosión o fallas prematuras. Los productos químicos corrosivos requieren acero inoxidable o aleaciones especializadas, el agua y el vapor funcionan bien con latón o bronce, y el gas natural generalmente necesita acero al carbono. Los fluidos abrasivos o lodos pueden necesitar válvulas endurecidas o revestidas para mantener el rendimiento.

P2: ¿Cómo determino los valores nominales de presión y temperatura requeridos?

R: Debe comprobar la clasificación de presión y temperatura de la válvula, que define los límites de funcionamiento seguros. Es importante considerar las fluctuaciones operativas normales y los picos de presión. Los sistemas de alta presión a menudo necesitan acero forjado o válvulas reforzadas, mientras que las temperaturas extremas requieren materiales de asiento especializados como PEEK o diseños de metal con metal para evitar fugas y deformaciones.

P3: ¿Qué tamaño de válvula y coeficiente de flujo (Cv) debo elegir?

R: El tamaño de la válvula y el coeficiente de flujo, o Cv, determinan la eficiencia con la que el fluido pasa a través de la válvula. Hacer coincidir el tamaño de la válvula con la tubería garantiza un flujo suave, evita caídas de presión y evita la tensión en las bombas. Las válvulas de gran tamaño pueden aumentar los costos y las turbulencias, mientras que las válvulas de tamaño insuficiente pueden restringir el flujo. Correct Cv optimiza el rendimiento del sistema y reduce las necesidades de mantenimiento.

P4: ¿Cómo selecciono la configuración de puerto adecuada?

R: La configuración del puerto afecta el flujo y la caída de presión. Las válvulas de puerto completo permiten un flujo máximo con una restricción mínima, las válvulas de puerto reducido reducen el costo y restringen ligeramente el flujo, y las válvulas de puerto en V brindan un control de aceleración preciso. La elección depende del caudal, la eficiencia del sistema y los requisitos de control.

Conclusión

Seleccionar la válvula de bola adecuada puede marcar una diferencia notable en la eficiencia, la seguridad y el rendimiento a largo plazo del sistema. Desde comprender sus medios y condiciones operativas hasta elegir la actuación y los materiales adecuados, cada decisión afecta las necesidades de confiabilidad y mantenimiento. No permita que pequeños errores conduzcan a costosos tiempos de inactividad o a una reducción del rendimiento del flujo.
