Válvulas de retención API 594 y API 602: estándares y selección

Las fallas no planificadas de las válvulas pueden provocar cierres masivos de plantas industriales. Estos eventos catastróficos cuestan a las instalaciones millones en pérdidas de producción y multas ambientales. Seleccionar el estándar de fabricación incorrecto amenaza la integridad de las tuberías e interrumpe las operaciones diarias. Los gerentes de adquisiciones y los ingenieros de campo deben comprender las estrictas divergencias de ingeniería entre las especificaciones de la industria para tomar decisiones de compra informadas.

¿Qué es una válvula de retención API 594? Comprender el estándar

La norma 594 del American Petroleum Institute es una especificación reconocida mundialmente que dicta el diseño, los materiales, las dimensiones entre caras y los requisitos de prueba para válvulas antirretorno específicas. Diseñadas principalmente para evitar el reflujo y al mismo tiempo minimizar el espacio físico, estas unidades son un elemento básico en las redes de tuberías modernas. A diferencia de los diseños tradicionales de retención oscilante que exigen cuerpos pesados ​​y alargados, las variantes API 594 encajan de forma compacta entre las bridas de las tuberías. Esta configuración reduce drásticamente tanto el peso estructural como el espacio de instalación requerido.

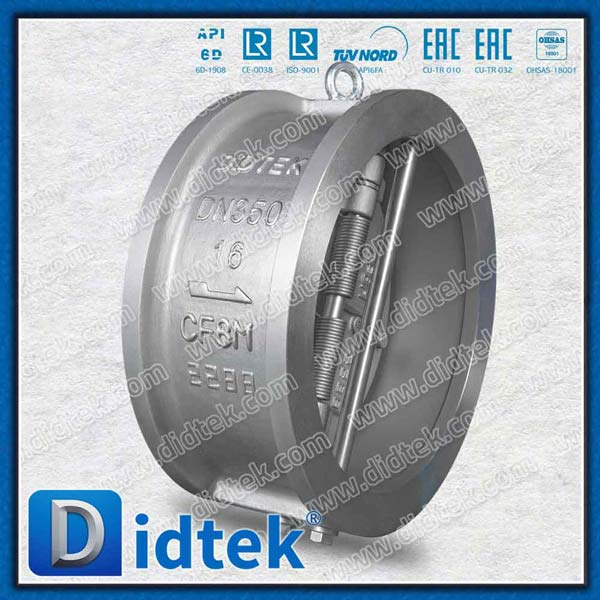

El auge del diseño de placa dual

Entre las diversas configuraciones cubiertas por esta norma, la válvula de retención de placa doble API 594 se ha convertido en la opción dominante en las instalaciones industriales contemporáneas. Imagínese a un equipo de mantenimiento suspendido en un andamio a quince metros sobre el piso de una refinería. Maniobrar un voluminoso control de swing tradicional en ese entorno es una pesadilla logística. Por el contrario, el diseño de placa doble estilo oblea utiliza dos discos semicirculares con resorte. Estas placas se pliegan juntas durante el flujo hacia adelante y se cierran de golpe en el momento en que cae la velocidad del fluido.

Los beneficios van mucho más allá de la mera reducción de peso. Específicamente, esta configuración ofrece una caída de presión significativamente menor y exhibe características cruciales de no golpe. Esto protege las bombas aguas abajo del choque hidráulico. Para cumplir con estrictas regulaciones ambientales, las instalaciones modernas frecuentemente especifican diseños de acero forjado F2 sin retenedor o acero fundido SS CF8M. Estas construcciones sin retenedores eliminan los orificios externos en el cuerpo de la válvula, eliminando por completo las posibles rutas de fuga atmosférica.

Componentes y mecánica esenciales

La anatomía de esta válvula está optimizada para una respuesta rápida y confiable. Los componentes principales incluyen un cuerpo cilíndrico, placas dobles, un pasador de bisagra central, un pasador de tope para evitar el recorrido excesivo y resortes de torsión de alta resistencia. A medida que el flujo hacia adelante se desacelera, la tensión del resorte inicia el cierre antes de que el fluido pueda revertirse por completo. Este mecanismo proactivo es excepcionalmente eficaz para mitigar el golpe de ariete. El golpe de ariete es una onda de choque hidráulica destructiva capaz de romper las juntas de las tuberías y dañar la instrumentación sensible.

Explorando el estándar de válvula de retención API 602

Si bien el estándar anterior aborda tamaños y diseños de obleas amplios, API 602 atiende a un nicho de ingeniería completamente diferente. Es la especificación definitiva para válvulas compactas de servicio pesado, aplicada estrictamente a sistemas de tuberías de pequeño diámetro. Normalmente, esto abarca tuberías de tamaño nominal 4 y menores.

Características de diseño y resistencia forjada.

Camine a través de cualquier denso patín de inyección de productos químicos y, sin duda, verá estas unidades resistentes que protegen las líneas de derivación. Una válvula de retención API 602 se caracteriza por su construcción de acero forjado de alta resistencia. El proceso de forjado da forma al metal bajo fuerzas de compresión extremas localizadas. Esto alinea la estructura del grano y erradica los huecos internos o la porosidad que a menudo se encuentran en las alternativas de fundición. En consecuencia, materiales como ASTM A105 o F316 cuentan con una resistencia a la tracción excepcional, lo que los hace muy resistentes contra la fatiga térmica y los golpes mecánicos.

Según esta norma, las válvulas generalmente se dividen en tres categorías funcionales. Los tipos de pistón utilizan un mecanismo deslizante excelente para amortiguar las pulsaciones de flujo severas. Los tipos de bola cuentan con un elemento esférico muy eficaz para fluidos de alta viscosidad. Finalmente, los tipos oscilantes utilizan un disco tradicional, adecuado para líneas de baja velocidad donde la principal preocupación es minimizar la caída de presión.

Tendencias de la industria: el cambio hacia piezas forjadas de alta aleación

El análisis de los cambios recientes en los sectores petroquímico y offshore revela una clara tendencia industrial hacia la especificación de materiales de mayor aleación para infraestructuras de pequeño calibre. A medida que la extracción de petróleo y gas avanza hacia ambientes más profundos, calientes y corrosivos, el acero al carbono estándar se reemplaza con frecuencia. Los campos con altos niveles de sulfuro de hidrógeno exigen límites impenetrables. Los contratistas de adquisiciones de ingeniería confían cada vez más en el estricto estándar API 602 para garantizar que aleaciones exóticas como el acero inoxidable dúplex y el Inconel se forjen sin problemas. Esta tendencia está impulsada en gran medida por las iniciativas globales para lograr cero emisiones fugitivas en aplicaciones de medios letales.

API 594 frente a API 602: diferencias principales explicadas

Para ayudar a los gerentes de proyectos y equipos de adquisiciones a evaluar estas dos opciones, es vital comprender sus divergencias de ingeniería fundamentales. La decisión rara vez se reduce a preferencias. Está estrictamente dictado por los parámetros del sistema.

Rango de tamaño y huella espacial

El diferenciador más inmediato es la escala. API 594 está diseñado para un rendimiento masivo y cubre una amplia gama de tamaños que van mucho más allá de las tuberías estándar. Por el contrario, API 602 está dedicada exclusivamente a redes de pequeño calibre. Si un proyecto exige una tubería de gran diámetro, el estándar de oblea es la elección automática.

Materiales de fabricación: fundidos o forjados

Debido a que forjar componentes extremadamente grandes tiene un costo prohibitivo y es técnicamente complejo, las válvulas de gran diámetro generalmente utilizan acero fundido. Sin embargo, las condiciones de alta presión inherentes a las tuberías de pequeño diámetro exigen la densidad estructural que sólo el acero forjado puede ofrecer. Si bien existen válvulas API 594 forjadas para aplicaciones específicas de servicio severo, la fundición sigue siendo el método de fabricación principal para tamaños más grandes.

Instalación y dimensiones cara a cara

Las válvulas tipo wafer están ingeniosamente diseñadas para deslizarse perfectamente entre las bridas de las tuberías existentes, requiriendo un soporte estructural mínimo. Las válvulas forjadas de diámetro pequeño, a pesar de su diminuto tamaño total, a menudo cuentan con extremos roscados NPT, para soldadura de encaje o con bridas integrales. En relación con su tamaño nominal de tubería, poseen dimensiones cara a cara más largas para acomodar bonetes pesados ​​atornillados o soldados.

Clasificaciones de presión de decodificación: de clase 600 a clase 2500

Ambas normas deben cumplir con ASME B16.34, que establece estrictas clasificaciones de presión y temperatura basadas en materiales de construcción. Seleccionar la clase de presión correcta es un mandato de seguridad no negociable que impacta directamente en la integridad de la planta.

Aplicaciones para presiones moderadas a altas

La designación Clase 600 indica una presión de trabajo máxima permitida robusta. A temperatura ambiente, una válvula de retención de acero al carbono clase 600 normalmente puede soportar presiones de hasta aproximadamente 1480 psig. Estas unidades sirven como caballos de batalla de los sectores midstream y downstream. Con frecuencia los encontrará instalados en sistemas de agua de alimentación de calderas, instalaciones de procesamiento de petróleo a presión moderada y líneas de transmisión intermedias. Ofrecen un equilibrio óptimo entre espesor de pared y rentabilidad.

Entornos extremos y servicio severo

Además, cuando los parámetros operativos superan los límites metalúrgicos, se vuelve obligatoria una Calificadas para soportar presiones volátiles cercanas a 6170 psig a temperatura ambiente, estas unidades cuentan con paredes excepcionalmente gruesas. Utilizan pernos de alta resistencia y materiales de asiento especializados diseñados para resistir deformaciones severas. Son indispensables en plataformas marinas, en sistemas de inyección de vapor a alta presión y en unidades de procesamiento de productos químicos de servicio severo donde la fluencia estructural provocaría explosiones catastróficas. válvula de retención clase 2500 .

Guía de selección: cómo elegir entre los estándares

Seleccionar la válvula antirretorno correcta es una decisión de ingeniería estricta basada en la dinámica de fluidos, la disponibilidad espacial y los protocolos de seguridad. Los ingenieros de campo deben seguir un enfoque estructurado para garantizar un rendimiento óptimo.

Evaluar el tamaño de la tubería y las limitaciones de espacio

El filtro principal es el tamaño nominal de la tubería. Como regla general de ingeniería, para tuberías más grandes que el tamaño nominal de tubería 4, el diseño de oblea es el estándar predeterminado. Además, si el área de instalación tiene limitaciones espaciales severas, como una sala de bombas abarrotada, la dimensión compacta entre caras es muy ventajosa. Para líneas de tamaño nominal de tubería 2 o más pequeñas, es casi seguro que se requiere el estándar forjado de diámetro pequeño.

Evaluar medios, presión y temperatura

Los fluidos altamente corrosivos, los compuestos orgánicos volátiles o las presiones extremas requieren el cuerpo denso y no poroso de una válvula forjada. Esta estructura evita la permeación de los medios internos y resiste la fluencia a alta temperatura. La naturaleza del fluido dicta directamente la clasificación del material y el estándar de construcción requerido.

Analice las características del flujo y la caída de presión

Los ingenieros deben calcular cuidadosamente las caídas de presión aceptables en todo el sistema de tuberías. Las placas dobles de diseño aerodinámico minimizan la resistencia al flujo, lo que reduce significativamente el consumo de energía de la bomba con el tiempo. Además, si un sistema es propenso a rápidas inversiones de flujo aguas abajo de las bombas alternativas, el cierre asistido por resorte es muy superior para detener las ondas de choque hidráulicas antes de que puedan formarse por completo.

La importancia del control de calidad y las certificaciones en proyectos EPC

La adquisición de hardware que falla durante la puesta en servicio puede generar millones de dólares en retrasos en el proyecto, multas ambientales y graves riesgos de seguridad. Por lo tanto, el control de calidad verificado es primordial para los contratistas de adquisiciones de ingeniería y construcción.

Cumplimiento de estándares globales y objetivos ambientales

Una tendencia destacada de la industria es el impulso agresivo hacia el cumplimiento ambiental, social y de gobernanza. Los proyectos modernos exigen cero emisiones fugitivas. En consecuencia, los ingenieros especifican cada vez más diseños sin retenedores que eliminan por completo las penetraciones externas del cuerpo. Los productos deben someterse a rigurosas pruebas complementarias, como API 598, para confirmar la integridad de la carcasa y la capacidad de asiento bajo severos aumentos repentinos de presión hidrostática y neumática.

Verificación de credenciales del fabricante

Es fundamental abastecerse de fabricantes acreditados y minuciosamente examinados. Los equipos de adquisiciones deben buscar la certificación ISO 9001, el cumplimiento CE PED para los mercados europeos y el monograma API oficial. La revisión de los certificados de fabricación de válvulas verificadas garantiza que el producto entregado cumple estrictamente con la composición metalúrgica requerida, las tolerancias de mecanizado precisas y los protocolos de prueba documentados.

Mantenimiento, solución de problemas y costo total de propiedad

El precio de compra inicial representa sólo una fracción del costo total de propiedad de una válvula. Los requisitos de mantenimiento a largo plazo, los reemplazos de piezas y los posibles tiempos de inactividad influyen en gran medida en los presupuestos operativos.

Mantenimiento de diseños de oblea y placa dual

Estas unidades generalmente requieren poco mantenimiento debido a una estructura interna aerodinámica que carece de partes móviles externas. Sin embargo, los equipos de mantenimiento deben monitorear continuamente los resortes de torsión internos para detectar fatiga, especialmente en flujos altamente turbulentos donde se produce el aleteo de las placas. Los resortes degradados retrasan el cierre, reintroduciendo el riesgo de golpe de ariete. El uso de configuraciones sin retenedores reduce significativamente el costo total de propiedad al eliminar la necesidad de reemplazar periódicamente los tapones o juntas de sellado externos.

Mantenimiento de válvulas forjadas de pequeño diámetro

El mantenimiento de rutina para unidades forjadas de pequeño diámetro generalmente gira en torno al desgaste de la junta del capó y del asiento interno. En aplicaciones de alta temperatura, las superficies de los asientos pueden experimentar erosión con el tiempo. Para los tipos de casquete atornillado, el ciclo térmico provoca la relajación de la junta, lo que requiere un reapriete programado de los pernos durante las paradas de la planta. En sistemas de fluidos letales, los ingenieros frecuentemente optan por variaciones de capó soldado. Si bien no se pueden reparar en línea, garantizan cero fugas durante su vida útil, lo que reduce drásticamente los gastos generales de mantenimiento en entornos peligrosos.

Conclusión

La adquisición adecuada de válvulas industriales requiere un conocimiento profundo de las demandas operativas de primera línea. El estándar API 594 reina en tuberías de gran diámetro, ofreciendo capacidades inigualables de ahorro de espacio, peso reducido y prevención superior de golpes de ariete a través de su diseño de placa doble con resorte. Por el contrario, el estándar API 602 proporciona la robusta integridad estructural forjada necesaria para contener de forma segura altas presiones y medios peligrosos en sistemas de tuberías de pequeño diámetro. Al evaluar cuidadosamente las clases de presión, la dinámica de fluidos y las limitaciones espaciales, los ingenieros pueden garantizar la seguridad de las tuberías a largo plazo y una eficiencia óptima de la planta.

Preguntas frecuentes Preguntas frecuentes

¿Cuál es la diferencia entre las válvulas de retención API 594 y API 6D?

API 594 se centra principalmente en el diseño, las dimensiones y las clasificaciones de presión-temperatura para válvulas tipo oblea, de orejeta y bridadas que se utilizan generalmente en refinerías y plantas químicas. Está muy asociado con diseños de placa doble que ahorran espacio. API 6D, por otro lado, es la especificación diseñada específicamente para oleoductos y gasoductos de larga distancia. Las válvulas API 6D a menudo requieren un diseño de paso total para permitir operaciones de limpieza e inspección de tuberías. Este requisito de autorización específico normalmente no está cubierto por API 594.

¿Se puede instalar verticalmente una válvula de retención de doble placa?

Sí, se pueden instalar en tuberías verticales, pero la dirección del flujo es un factor de ingeniería crítico. La instalación en líneas verticales con flujo ascendente es estándar y muy eficaz. Sin embargo, si la línea vertical presenta un flujo descendente, se requieren modificaciones especiales. El fabricante debe utilizar resortes más pesados, especialmente calibrados, para garantizar que las placas puedan cerrarse de forma segura tanto contra la fuerza de la gravedad como contra el peso del fluido.

¿Qué significa sin retenedor en el diseño de válvulas?

En configuraciones estándar, el pasador de bisagra y el pasador de tope se insertan a través de orificios perforados completamente a través del cuerpo de la válvula, que luego se sellan con tapones roscados. Un diseño sin retenedor significa que no hay agujeros perforados a través del límite de presión exterior. Los pasadores internos se aseguran mediante un soporte interno o un anillo de retención. Este diseño es crucial para aplicaciones tóxicas o de alta presión porque elimina por completo una posible ruta de fuga a la atmósfera, evitando así emisiones fugitivas.

¿Una válvula de retención Clase 2500 siempre está forjada?

En tamaños nominales más pequeños de tubería regidos por API 602, se fabrican casi exclusivamente con acero forjado para garantizar la densidad y resistencia necesarias para soportar presiones extremas. Sin embargo, en tamaños más grandes regidos por API 594, las válvulas Clase 2500 pueden fabricarse de acero fundido. Siempre que el proceso de fundición se controle rigurosamente y el espesor de la pared, la clasificación del material y las pruebas no destructivas cumplan con los estrictos requisitos de ASME B16.34, las válvulas fundidas son totalmente capaces de manejar presiones extremas de forma segura.

¿Qué estándar es mejor para prevenir el golpe de ariete?

El diseño de placa doble según API 594 es inherentemente superior en la prevención del golpe de ariete en comparación con los controles de oscilación estándar. El golpe de ariete ocurre cuando el flujo inverso cierra de golpe un disco, creando una onda de choque destructiva. Debido a que el diseño de placa dual utiliza fuertes resortes de torsión, las placas se ven obligadas a cerrarse en el instante en que la velocidad del flujo hacia adelante cae a cero. Este cierre asistido por resorte garantiza que la línea esté completamente cerrada antes de que pueda ocurrir cualquier flujo inverso, mitigando así las condiciones que causan choque hidráulico.

¿Se pueden usar indistintamente las válvulas API 594 y API 602?

No, tienen propósitos de ingeniería completamente diferentes. API 594 está diseñado para tuberías más grandes donde ahorrar espacio y evitar golpes de ariete son prioridades. API 602 es estrictamente para sistemas de tuberías de pequeño diámetro que requieren paredes forjadas gruesas para soportar presiones severas y choques térmicos. Intercambiarlos conduciría a la imposibilidad de instalación debido a desajustes de tamaño o a una falla estructural catastrófica.

¿Cuáles son los requisitos de prueba para las válvulas de retención API 594 y API 602?

Ambas normas requieren pruebas rigurosas para garantizar la seguridad operativa. Los fabricantes suelen seguir el estándar de prueba API 598, que exige pruebas de carcasa hidrostática de alta presión para verificar la integridad del cuerpo y pruebas de asiento neumático de baja presión para garantizar cero fugas. Las válvulas destinadas a servicios severos también pueden someterse a pruebas no destructivas adicionales, como radiografía o inspección con tintes penetrantes, para confirmar la ausencia de defectos metalúrgicos microscópicos.
