Válvulas de retención de acero inoxidable versus válvulas de acero al carbono

Una válvula mal aplicada puede destruir silenciosamente todo un sistema de tuberías industriales. El reflujo no es sólo un inconveniente menor. Provoca daños catastróficos en las bombas, contaminación grave de los fluidos y enormes riesgos para la seguridad. He visto líneas de procesamiento enteras cerradas simplemente porque un equipo de adquisiciones eligió el metal equivocado para un ambiente corrosivo.

Elegir exactamente el material adecuado evita estos costosos y peligrosos fallos. Los ingenieros se enfrentan constantemente al dilema de elegir entre opciones de acero inoxidable y carbono. Uno ofrece dominio estructural absoluto bajo presión extrema. El otro proporciona un escudo impenetrable contra la corrosión química.

En esta guía, aprenderá a evaluar propiedades metalúrgicas, calcular costos a largo plazo y analizar factores ambientales para especificar el componente perfecto para su próximo proyecto de servicio pesado.

Conclusiones clave

• Resistencia a la corrosión: una aleación de acero inoxidable es la mejor opción para ambientes corrosivos, fluidos ácidos y aplicaciones sanitarias debido a su alto contenido de cromo y su capa de óxido autorreparable.
• Resistencia y calor: el acero al carbono ofrece una resistencia a la tracción excepcional y tolerancia a altas temperaturas. Sigue siendo el estándar industrial inflexible para líneas de petróleo, gas y vapor sobrecalentado de alta presión.
• Eficiencia de costos: el acero al carbono presenta un costo inicial de adquisición más bajo. Sin embargo, el acero inoxidable a menudo produce un retorno de la inversión a largo plazo mucho mejor en entornos hostiles debido a requisitos de mantenimiento significativamente menores.
• Opciones alternativas: Las opciones de acero forjado brindan la máxima integridad estructural para tuberías más pequeñas y de alta tensión. El hierro fundido sirve como una alternativa altamente rentable para sistemas de agua municipales no corrosivos y de baja presión.

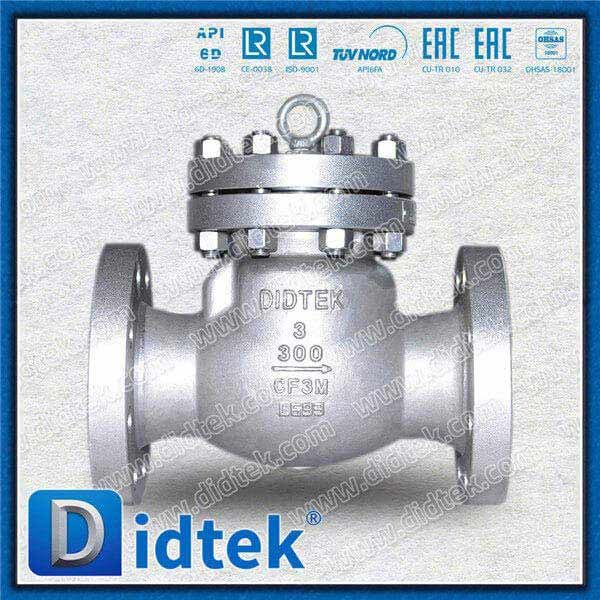

¿Qué es una válvula de retención de acero inoxidable?

Piense en este componente como la última línea de defensa de su oleoducto. Una válvula de retención de acero inoxidable permite que el fluido fluya en una sola dirección. Esta operación unidireccional previene eficazmente el flujo inverso, un fenómeno que fácilmente arruina las bombas o compresores aguas abajo. Lo que distingue a esta válvula de las alternativas de carbono estándar es su composición metalúrgica única.

Para ser clasificada oficialmente como inoxidable, la aleación de acero debe contener un mínimo de 10,5 por ciento de cromo. Cuando se expone al oxígeno, este cromo reacciona para formar una capa pasiva microscópica y autorreparable de óxido de cromo en la superficie del metal. Esta barrera invisible bloquea activamente el óxido y la degradación química. Los grados de fundición industriales comunes incluyen ASTM A351 CF8M y CF3M. Estos grados utilizan elementos adicionales como níquel y molibdeno para mejorar métricas de desempeño específicas bajo presión severa.

El mecanismo interno se basa completamente en la dinámica de fluidos en lugar de en la actuación externa. Dependiendo del diseño interno, la presión directa del fluido fuerza la apertura de la válvula. Una vez que el flujo se detiene o intenta revertirse, la gravedad o la tensión del resorte fuerzan al disco a regresar al anillo de asiento renovable, sellando herméticamente la tubería.

Resistencia a la corrosión inigualable

La principal ventaja de ingeniería de este material es su profunda resistencia a la oxidación y al ataque químico. Específicamente, el Grado 316 contiene del 2 al 3 por ciento de molibdeno. Esta adición lo hace altamente efectivo para resistir la corrosión por picaduras y grietas en ambientes con mucho cloruro. En consecuencia, sigue siendo una especificación esencial para el manejo de medios agresivos como soluciones ácidas, productos químicos alcalinos y agua de mar cruda.

Versatilidad en temperaturas extremas

Los aceros inoxidables austeníticos hacen algo extraordinario. Mantienen su integridad mecánica a pesar de cambios masivos de temperatura. A diferencia de las aleaciones de carbono estándar, no sufren la transición de dúctil a frágil que provoca un agrietamiento catastrófico repentino. Funcionan excepcionalmente bien en entornos criogénicos hasta -320 grados Fahrenheit y, al mismo tiempo, mantienen la estabilidad estructural en aplicaciones de procesamiento a altas temperaturas.

Sanitario y fácil de limpiar

La superficie no porosa y altamente pulida evita la acumulación de bacterias y biopelículas. Esta característica higiénica lo convierte en un requisito obligatorio para las industrias de alimentos, bebidas y farmacéutica. Resiste fácilmente lavados químicos agresivos y esterilización con vapor abrasador exigidos por las estrictas normas sanitarias FDA y 3-A.

¿Qué es una válvula de retención de acero al carbono?

Fabricada a partir de una aleación compuesta principalmente de hierro y carbono, una válvula de retención de acero al carbono está diseñada para brindar resistencia bruta. A diferencia de su homólogo de acero inoxidable, carece del alto contenido de cromo necesario para formar una capa anticorrosión pasiva. En tuberías industriales pesadas, los ingenieros de tuberías utilizan con frecuencia grados de fundición estándar como ASTM A216 WCB o WCC para líneas de gran diámetro que van desde 2 pulgadas hasta 36 pulgadas.

El contenido de carbono específico dicta la dureza y la resistencia a la tracción del material. Los niveles más altos de carbono producen un cuerpo de válvula mucho más duro, aunque reduce ligeramente la ductilidad general. Estas válvulas funcionan utilizando exactamente los mismos mecanismos fundamentales para evitar el reflujo, pero se implementan en condiciones ambientales completamente diferentes.

Resistencia a la tracción excepcional

El acero al carbono es mundialmente conocido por sus excelentes propiedades mecánicas. Ofrece un límite elástico y un límite elástico excepcionales. Esto permite que la cubierta atornillada de alta resistencia y el cuerpo de la válvula resistan una inmensa presión interna y tensiones mecánicas extremas sin deformarse. Cumple fácilmente con las clasificaciones de presión ASME Clase 150 a 2500, lo que lo convierte en el material elegido para tuberías de transmisión a campo traviesa.

Tolerancia a altas temperaturas

Para aplicaciones que involucran sistemas de fluido térmico, vapor sobrecalentado o hidrocarburos de alta temperatura, este material tiene un rendimiento admirable. Los grados estándar pueden operar de manera segura en ambientes que alcanzan hasta 800 grados Fahrenheit sin perder su capacidad de contener presión. Esta estabilidad térmica garantiza un funcionamiento seguro y continuo en plantas de generación de energía y refinerías de petróleo.

Rentabilidad

Desde un punto de vista estricto de adquisiciones, el acero al carbono es significativamente más económico de fabricar y comprar. Las materias primas son abundantes y más baratas. Además, el proceso de mecanizado es generalmente menos complejo y desgasta las herramientas a un ritmo más lento. Para megaproyectos industriales masivos que requieren cientos de válvulas de gran diámetro, especificar acero al carbono reduce drásticamente los gastos de capital iniciales.

El truco: susceptibilidad a la oxidación

La principal limitación es su grave vulnerabilidad a la oxidación. Cuando se expone a la humedad, oxígeno o productos químicos corrosivos, el acero al carbono sin tratar se oxidará, escalará y degradará rápidamente. Para mitigar este defecto fatal, estas válvulas deben usarse estrictamente para medios no corrosivos como aceite lubricante o gas natural seco. Alternativamente, deben protegerse meticulosamente con revestimientos exteriores especializados e inhibidores de óxido.

Tendencias globales de la industria y cambios en el mercado

Análisis recientes del mercado industrial indican un cambio notable en las estrategias globales de adquisición de tuberías. Con la rápida expansión de las iniciativas de energía verde, como el procesamiento de hidrógeno verde y las plantas avanzadas de desalinización por ósmosis inversa, existe una creciente demanda de aleaciones dúplex y de acero inoxidable de alta calidad. Los ingenieros de instalaciones modernas están priorizando cada vez más los costos del ciclo de vida a largo plazo sobre el gasto de capital inicial para cumplir con los requisitos ambientales más estrictos y los mandatos de cero fugas.

Por el contrario, el acero al carbono estándar sigue teniendo una enorme cuota de mercado mundial. Esta demanda está impulsada en gran medida por la incesante expansión de la infraestructura mundial de gas natural licuado y los gasoductos petroquímicos tradicionales. En estos sectores, la contención de las altas presiones y la fortaleza estructural bruta siguen siendo las principales preocupaciones absolutas. También estamos viendo una tendencia en la que los equipos de adquisiciones favorecen a los fabricantes con estrictos controles internos de fundición, garantizando que la química de los oligoelementos cumpla con los estrictos estándares API y ASME, independientemente de la aleación elegida.

Comparación directa: evaluación de los metales

Para facilitar decisiones de ingeniería objetivas, los equipos de adquisiciones deben evaluar estos materiales a través de métricas de desempeño estandarizadas. A continuación se muestra un desglose comparativo de sus atributos principales en un entorno industrial.

Corrosión y resistencia química

En ambientes húmedos, químicos o marinos, el acero inoxidable es el ganador indiscutible. Su capa pasiva de óxido de cromo proporciona una protección continua y autorreparable contra la degradación interna y externa. El acero al carbono está estrictamente reservado para medios no corrosivos. Si se utiliza acero al carbono en un sistema de agua sin un revestimiento interno grueso, el óxido de hierro inevitablemente contaminará la corriente de fluido. Este óxido eventualmente compromete el límite de presión estructural.

Clasificaciones de presión y temperatura

Ambos materiales soportan fácilmente presiones extremas, frecuentemente clasificadas hasta ASME Clase 2500. Sin embargo, su manejo de temperatura dicta su aplicación. El acero al carbono es excelente para entornos con altas temperaturas, como las líneas de vapor de calderas, pero se vuelve peligrosamente quebradizo a temperaturas bajo cero. Por el contrario, el acero inoxidable conserva su ductilidad en aplicaciones criogénicas, lo que lo hace obligatorio para los sistemas de manipulación de nitrógeno líquido.

Métodos de fabricación: acero forjado versus acero fundido

Más allá de la composición química bruta, el proceso de fabricación altera fundamentalmente las propiedades mecánicas de la válvula. Ambas aleaciones se pueden formar mediante forja o fundición. La elección óptima depende en gran medida del tamaño de la tubería y de la presión del sistema.

El diseño forjado

La forja implica dar forma a bloques sólidos de metal utilizando energía térmica y mecánica localizada extrema. Esta intensa fuerza de compresión alinea la estructura granular del metal con el contorno de la válvula, lo que da como resultado un material uniforme y muy denso.

El principal beneficio de una válvula de retención de acero forjado es la eliminación completa de huecos internos, bolsas de gas y porosidad. Cumpliendo con los estrictos estándares API 602, esto crea un componente con integridad estructural y resistencia a la fatiga superiores. Debido a que forjar componentes masivos tiene un costo prohibitivo, estas válvulas generalmente se limitan a tuberías de diámetro pequeño, generalmente de media pulgada a 2 pulgadas. Son el estándar absoluto para aplicaciones de presión extremadamente alta, como sistemas hidráulicos y líneas de instrumentación de Clase 800 a 1500.

El diseño del elenco

La fundición implica fundir la aleación de acero hasta obtener un estado líquido y verterla en un molde de arena o cerámica prediseñado. Una vez que el metal se enfría y solidifica, se expulsa del molde y se mecaniza hasta alcanzar sus exigentes tolerancias finales.

La fundición es muy versátil y económica para producir geometrías internas complejas y componentes a gran escala. Para tuberías que superan las 2 pulgadas de diámetro, el método más práctico es utilizar la fabricación por fundición. Se utiliza universalmente para grandes mecanismos de giro API 594 de doble placa y API 6D donde la forja sería físicamente imposible o económicamente inviable.

¿Dónde encaja el hierro fundido?

Si bien las aleaciones de alta calidad dominan las industrias extremas, el hierro fundido sigue siendo un elemento básico en los sectores de ingeniería menos exigentes. El hierro fundido contiene un mayor contenido de carbono que el acero estándar, junto con silicio para ayudar en el proceso de vertido.

La principal ventaja del hierro fundido es su alta moldeabilidad, excelente maquinabilidad y costo extremadamente bajo. Amortigua eficazmente las vibraciones y funciona silenciosamente en entornos comerciales. Sin embargo, posee una resistencia a la tracción significativamente menor y es notoriamente frágil. Simplemente no puede soportar golpes mecánicos severos, golpes de ariete repentinos o presiones extremadamente altas sin fracturarse.

Por lo tanto, el hierro fundido debe especificarse para aplicaciones de baja presión y temperatura ambiente. Es el estándar indiscutible de la industria para redes municipales de distribución de agua, sistemas HVAC comerciales e instalaciones básicas de gestión de aguas residuales. Para estas aplicaciones, proporciona una solución confiable y económica sin realizar demasiada ingeniería en el sistema.

Aplicaciones industriales: guía de selección de materiales

Seleccionar el material correcto requiere adaptar meticulosamente las propiedades metalúrgicas a las demandas específicas de su sector.

Petróleo, gas y petroquímica

El procesamiento de hidrocarburos, el transporte de petróleo crudo y las líneas de gas natural suelen implicar presiones y temperaturas peligrosamente altas. Sin embargo, el medio en sí no es corrosivo. El acero al carbono ofrece la resistencia a la tracción y la estabilidad térmica necesarias a un precio altamente competitivo. Para líneas de instrumentación de pequeño diámetro en plataformas marinas, se utilizan variantes forjadas para manejar caídas de presión extremas de forma segura.

Alimentos, bebidas y productos farmacéuticos

La higiene es la principal preocupación en industrias altamente reguladas. El equipo de procesamiento está sujeto a procedimientos frecuentes de limpieza in situ y vaporización in situ utilizando agentes de limpieza ácidos y alcalinos fuertes. La aleación 316 resiste estos químicos cáusticos, previene la adhesión bacteriana y cumple totalmente con las estrictas regulaciones de la FDA.

Marina y Desalación

El agua salada es altamente corrosiva para los metales industriales estándar. En entornos marinos, plataformas marinas y plantas desalinizadoras por ósmosis inversa, la alta concentración de cloruro perfora y destruye rápidamente el acero al carbono. Los grados ricos en molibdeno o aleaciones dúplex proporcionan la defensa necesaria contra el agrietamiento por corrosión bajo tensión inducido por cloruro.

Análisis de costos y retorno de la inversión a largo plazo

Al adquirir componentes para sistemas de tuberías a gran escala, debe evaluar algo más que el precio de compra inicial. El impacto financiero de una válvula se extiende a lo largo de todo su ciclo de vida operativo. Comprender el costo total de propiedad es fundamental para realizar una inversión sólida.

Dinámica inicial de precios de materiales

El costo inicial depende en gran medida de los precios de las materias primas y de la complejidad de la fabricación. El hierro fundido representa la opción más económica. Al ascender en el nivel de precios, el acero al carbono ofrece un excelente equilibrio entre asequibilidad y resistencia mecánica. Proporciona una sólida resistencia a la tracción sin un precio elevado.

En la parte superior del nivel de precios estándar se encuentra el acero inoxidable. El mayor costo inicial se debe a la inclusión de costosos elementos de aleación como cromo, níquel y molibdeno. Además, este metal es muy difícil de mecanizar. Tiende a endurecerse durante la fabricación, lo que requiere herramientas de corte especializadas y velocidades de mecanizado más lentas. Posteriormente, esto aumenta los gastos generales de mano de obra y producción.

Costo total de propiedad y realidad de campo

Si bien una unidad de acero al carbono puede ahorrarle a un proyecto un 30 por ciento en los costos de compra iniciales, instalarla en el entorno equivocado resulta en un retorno de la inversión desastroso.

Imagine una instalación que procesa aguas residuales ligeramente ácidas. Si se instala un componente de carbono inferior para reducir los costos iniciales, los medios ácidos corroen rápidamente el pasador de la bisagra interna. En unos pocos meses, el mecanismo interno se degrada, provocando fallas mecánicas y flujo inverso. Las consecuencias financieras incluyen:

• Tiempo de inactividad del sistema: Detener la producción para aislar y reemplazar la unidad defectuosa puede costar decenas de miles de dólares por hora en pérdida de ingresos.
• Costos de mano de obra: Desplegar personal de mantenimiento especializado para reparaciones de emergencia es significativamente más costoso que el mantenimiento de rutina.
• Peligros de seguridad: El reflujo en las líneas químicas provoca daños catastróficos en las bombas, derrames ambientales y graves responsabilidades de seguridad.

En entornos corrosivos, invertir inicialmente en un componente altamente aleado garantiza décadas de funcionamiento confiable. El mayor costo inicial se compensa rápidamente con la eliminación total de los costos de reemplazo y tiempo de inactividad.

Cuatro pasos para especificar el componente correcto

Seleccionar el diseño correcto es un ejercicio de ingeniería preciso. Un enfoque sistémico garantiza que el componente elegido funcione de forma segura dentro de los parámetros definidos de la red de tuberías.

Analizar los medios fluidos

La composición química y el estado físico del fluido representan los factores más críticos. Si el sistema transporta ácidos, álcalis, cloruros o productos químicos reactivos, los metales de alta aleación no son negociables. Para los hidrocarburos no corrosivos y el vapor sobrecalentado, el carbono es el estándar de la industria.

Determinar las clasificaciones de presión y temperatura

Cada válvula industrial debe cumplir con estrictas clasificaciones de presión y temperatura, generalmente regidas por ASME B16.34. A medida que aumenta la temperatura del fluido, disminuye la presión máxima permitida que el cuerpo puede contener de forma segura. Asegúrese de que el material no pierda resistencia a la tracción a altas temperaturas ni se vuelva peligrosamente quebradizo en frío criogénico.

Elija el mecanismo interno

El mecanismo interno debe coincidir con la velocidad del flujo, la orientación de la tubería y la caída de presión permitida. Los diseños oscilantes son ideales para tuberías horizontales y generan una caída de presión mínima. Los diseños de ascensores son muy eficaces en sistemas de alta presión y pulsaciones rápidas. Las configuraciones de placa doble son excelentes para minimizar el golpe de ariete y ahorrar espacio.

Seleccione el proceso de fabricación

Determina si el metal debe ser forjado o fundido. Para tuberías de menos de 2 pulgadas que experimentan presión extrema, especifique un cuerpo forjado para obtener máxima densidad y resistencia a la fatiga. Para tuberías de presión estándar o de mayor diámetro, la fabricación de fundición proporciona el mejor equilibrio entre rendimiento de flujo y economía.

Conclusión

No existe un único material perfecto en el mercado. El éxito de la ingeniería depende de la selección del componente exacto adaptado a sus parámetros operativos. El acero al carbono es la potencia indiscutible para tareas industriales no corrosivas y de alta presión. Por el contrario, el acero inoxidable altamente aleado actúa como el escudo definitivo contra la corrosión química, la contaminación sanitaria y las temperaturas criogénicas extremas.

Equilibrar el presupuesto de su proyecto requiere un análisis estricto del entorno operativo. La especificación excesiva desperdicia capital, mientras que la especificación insuficiente garantiza un fallo prematuro del sistema. Para garantizar que su sistema de tuberías siga siendo seguro, compatible y estructuralmente sólido durante las próximas décadas, explore la gama completa de soluciones de ingeniería de Didtek Valve y combine sus especificaciones exactas con nuestros productos líderes en la industria.

Preguntas frecuentes

¿Puedo utilizar una válvula de acero al carbono para aplicaciones de agua potable?

Se desaconseja encarecidamente el uso de acero al carbono estándar sin tratar para sistemas de agua potable. Este material es muy susceptible a la oxidación cuando se expone a la humedad y al oxígeno. Con el tiempo, las superficies internas se oxidarán, lo que provocará que el óxido de hierro se desprenda en el suministro de agua. Esto contamina el agua potable y compromete la integridad estructural de la tubería. El acero inoxidable es la opción óptima debido a sus propiedades higiénicas. Alternativamente, el hierro fundido recubierto con un epoxi de calidad alimentaria certificado por NSF/ANSI 61 sirve como un sustituto rentable.

¿Es mejor una carrocería forjada que una de fundición?

Ninguno de los métodos de fabricación es universalmente mejor. Cumplen requisitos de ingeniería completamente diferentes. Un cuerpo forjado se fabrica aplicando presión extrema sobre metal sólido, alineando la estructura del grano y eliminando huecos microscópicos. Esto hace que los componentes forjados sean increíblemente fuertes e ideales para aplicaciones de alta presión y diámetro pequeño, como tuberías Clase 800. Los cuerpos fundidos se crean vertiendo metal fundido en moldes. Este proceso es muy eficiente para producir válvulas de gran diámetro con formas internas complejas donde la forja sería físicamente imposible.

¿Por qué una válvula de acero inoxidable es más cara?

El costo de la prima depende de los precios de las materias primas y de la complejidad de fabricación. La aleación requiere cantidades significativas de elementos costosos, en particular cromo, níquel y molibdeno. Además, es un material resistente y dúctil que tiende a endurecerse cuando se mecaniza. Esto requiere que los fabricantes utilicen herramientas de corte especializadas y de alto desgaste y velocidades de producción más lentas, lo que aumenta significativamente los costos laborales y generales.

¿Cómo evito que mis válvulas de acero al carbono se oxiden?

Para prevenir la oxidación es necesario abordar tanto el entorno exterior como el interior. Externamente, la carrocería se puede proteger de la humedad atmosférica aplicando revestimientos protectores de calidad industrial, como imprimaciones ricas en zinc o pinturas epoxi. Internamente, la prevención depende enteramente de la compatibilidad de los fluidos. No se pueden pintar de forma fiable las piezas móviles internas, ya que la fricción constante de la bisagra y el disco desgasta rápidamente el revestimiento. Por lo tanto, sólo deben usarse con medios no corrosivos y no oxigenados para evitar la degradación interna.

¿Cuál es la vida útil de una válvula de retención industrial?

La esperanza de vida depende en gran medida del entorno operativo, la velocidad del fluido y la selección de materiales. Un componente de acero inoxidable correctamente especificado en un sistema de fluidos limpio puede durar fácilmente de 15 a 20 años con un mantenimiento mínimo. Sin embargo, si una válvula está sujeta a cavitación severa, golpes de ariete frecuentes o medios altamente abrasivos sin el interno endurecido adecuado, su vida útil puede reducirse a solo unos pocos meses. La inspección rutinaria del pasador de la bisagra y las superficies de asiento es fundamental para la longevidad.

¿Puedo reemplazar una válvula de acero al carbono por una de acero inoxidable?

Sí, actualizar a una aleación más alta es generalmente aceptable y, a menudo, se recomienda si experimenta problemas de corrosión prematura. Debido a que las válvulas industriales se fabrican con dimensiones cara a cara estandarizadas, como API 594 o ASME B16.10, un reemplazo de acero inoxidable se atornillará físicamente exactamente en el mismo espacio de la tubería. Sin embargo, debe verificar que la nueva válvula cumpla con los índices de presión y temperatura requeridos para su sistema específico.
