Válvulas de retención de líneas de gas para sistemas de tuberías y gas natural

En ductos de gas natural peligrosos, el control de flujo unidireccional no es solo un objetivo operativo. Es un estricto mandato de seguridad. Cuando el reflujo llega a una línea de transmisión de alta presión, las consecuencias van mucho más allá de la mera ineficiencia. El flujo inverso destruye las estaciones compresoras aguas arriba. Provoca fallos catastróficos en el sistema. En última instancia, pone al personal de la planta en grave riesgo.

La válvula de retención de la tubería sirve como la principal línea de defensa automatizada contra estas amenazas mecánicas. A diferencia de las válvulas de control accionadas, estos componentes funcionan completamente por sí solos. Dependen estrictamente de la dinámica de fluidos interna del sistema de tuberías para bloquear el flujo inverso al instante. Esta guía técnica desglosa exactamente lo que los gerentes de adquisiciones, los ingenieros de tuberías y los técnicos de campo deben comprender. Cubriremos mecanismos operativos fundamentales, criterios de dimensionamiento avanzados y selección de materiales para entornos complejos y de alta presión para garantizar la confiabilidad a largo plazo y el estricto cumplimiento normativo.

Conclusiones clave

• Las válvulas de retención para tuberías son dispositivos de seguridad autoactuantes diseñados específicamente para bloquear el flujo inverso y proteger la infraestructura crítica en redes de gas combustible.
• La selección adecuada requiere un análisis riguroso de la velocidad del flujo, límites de caída de presión aceptables y composiciones químicas específicas como la presencia de sulfuro de hidrógeno.
• Los entornos de alta presión exigen un cumplimiento absoluto de los estándares industriales globales, principalmente API 6D y ASME B16.34, para garantizar un rendimiento sin fugas.
• Los diseños oscilantes y las configuraciones de flujo axial siguen siendo las opciones arquitectónicas más confiables para las líneas de transmisión midstream debido a su tolerancia a la alta velocidad.
• El dimensionamiento preciso basado en cálculos de coeficiente de flujo y la selección meticulosa de materiales reducen drásticamente el tiempo de inactividad por mantenimiento y extienden el ciclo de vida de toda la tubería.

Comprender el mecanismo de prevención del reflujo

La física del funcionamiento autónomo

Para mantener la integridad estructural de cualquier sistema de transporte de fluidos peligrosos, los ingenieros dependen en gran medida de dispositivos mecánicos pasivos. Estas válvulas funcionan automáticamente. Se rigen por la velocidad y la presión del flujo de gas interno en lugar de por actuadores neumáticos o eléctricos externos. En condiciones normales de funcionamiento, el flujo directo de gas natural ejerce presión contra el elemento de cierre interno, que normalmente es un disco o pistón pesado. Esta fuerza cinética empuja el disco lejos del asiento, permitiendo que el gas pase libremente aguas abajo.

Cuando ese flujo directo disminuye debido a una parada del compresor o un pico repentino de presión aguas abajo, el miembro de cierre regresa inmediatamente a su asiento. Una métrica de ingeniería crítica aquí es la presión de apertura. Esto define la presión aguas arriba mínima exacta requerida para superar la resistencia mecánica interna de la válvula para iniciar el flujo hacia adelante. Una vez que cesa el flujo, el cierre rápido impide físicamente que el gas retroceda, protegiendo los sensibles equipos giratorios aguas arriba de oleadas violentas.

Por qué los fluidos compresibles exigen ingeniería especializada

El manejo de gas natural presenta desafíos dinámicos de fluidos únicos que simplemente no existen en las aplicaciones de líquidos estándar. A diferencia del agua o el petróleo crudo, el gas natural es altamente comprimible, extremadamente inflamable y propenso a sufrir oleadas de volatilidad. Debido a que el gas se comprime y expande rápidamente, los sistemas de tuberías carecen por completo del efecto de amortiguación natural inherente a los sistemas líquidos. Esto somete a los componentes internos de la válvula a enormes fuerzas de impacto cinéticas.

Si instala una válvula de retención de agua estándar en una línea de gas de alta presión, rápidamente sufrirá un desgaste interno severo, vibraciones mecánicas y una falla total. En consecuencia, los equipos diseñados para gas natural deben contar con amortiguación interna especializada, pasadores de bisagra de alta resistencia y mecanismos de asiento de precisión para evitar emisiones fugitivas. Deben diseñarse explícitamente para manejar la dinámica de fluidos compresibles sin sucumbir a la fatiga mecánica prematura.

Tipos comunes de válvulas de retención para tuberías

Los ingenieros de campo deben hacer coincidir cuidadosamente la arquitectura mecánica específica de la válvula con los parámetros operativos de la tubería. Las demandas físicas impuestas a la infraestructura dictan cuál de las siguientes configuraciones es la más apropiada.

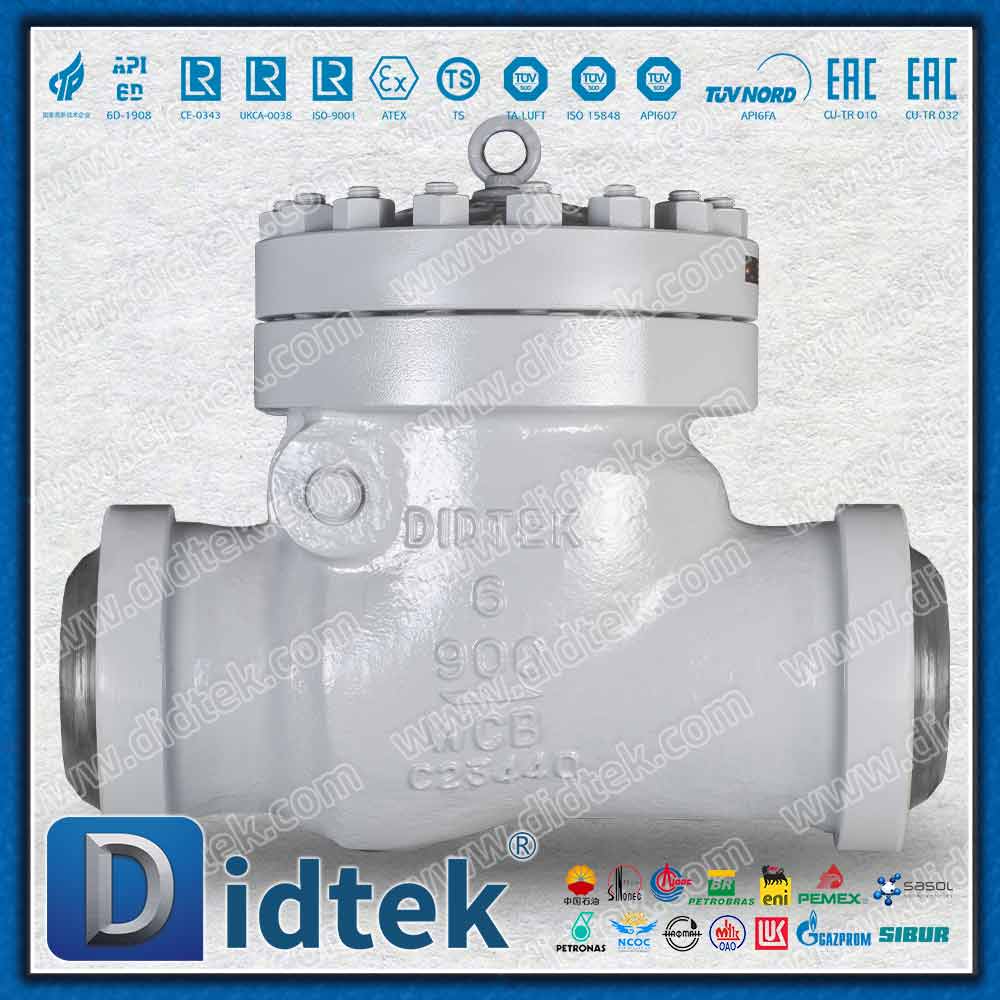

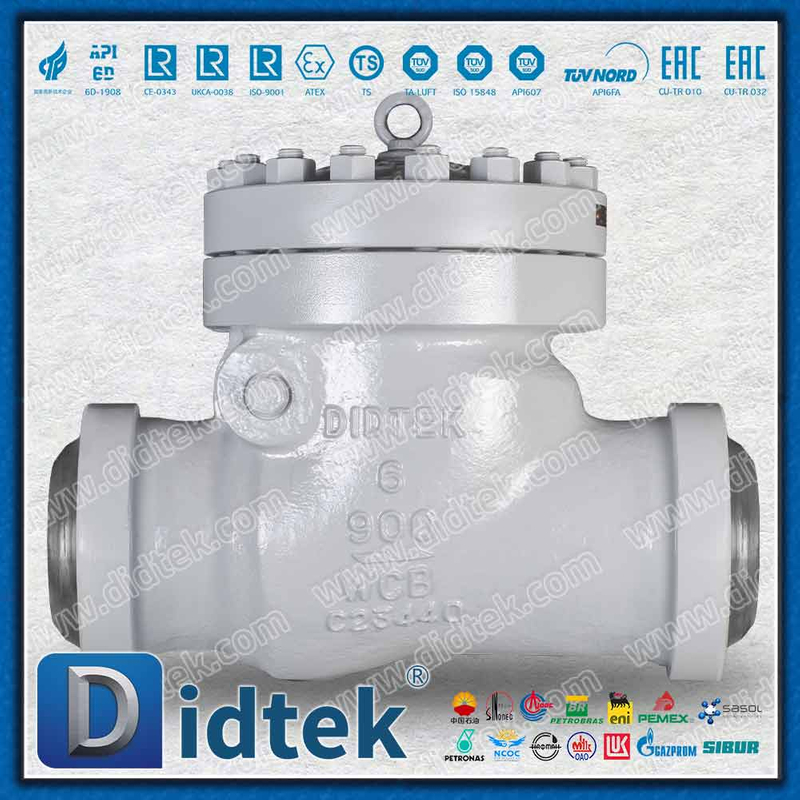

Diseños de columpios de servicio pesado

El diseño oscilante es la arquitectura más tradicional y ampliamente utilizada en la infraestructura de tuberías. Cuenta con un mecanismo de aleta con bisagras que se sale de su asiento durante el flujo hacia adelante. Esto crea un camino relativamente sin obstáculos que minimiza la caída de presión en la red. Cuando el flujo se invierte, la gravedad y la contrapresión fuerzan el pesado disco hacia atrás contra el asiento.

En sistemas de tuberías robustos que soportan condiciones extremas, las variaciones estándar son totalmente insuficientes. Las configuraciones de servicio pesado se vuelven obligatorias. Por ejemplo, especificar una válvula de retención de gas de alta presión API 6D clasificada para 900 lb con conexiones soldadas a tope garantiza la máxima integridad estructural. La conexión Butt Weld fusiona permanentemente el cuerpo de la válvula directamente a la tubería. Esto elimina por completo las vías de fuga mecánica comúnmente asociadas con las juntas bridadas, lo que la convierte en la opción ideal para entornos de transmisión de alta tensión.

Configuraciones de flujo axial

Los diseños de flujo axial, frecuentemente denominados en el campo válvulas antigolpe, utilizan una arquitectura aerodinámica cargada por resorte. Esto obliga al gas a fluir en una trayectoria anular alrededor de un cuerpo interno central. La principal ventaja de ingeniería aquí es su rápido tiempo de respuesta.

Debido a que el resorte interno ayuda activamente a cerrar el disco una fracción de segundo antes de que el flujo de gas se invierta por completo, previene eficazmente los picos de presión destructivos y los golpes mecánicos comúnmente asociados con las líneas de gas altamente compresibles. Esta acción precisa protege la red de tuberías más amplia de vibraciones acústicas severas y golpes mecánicos.

Variaciones de pistón y placa dual

Los diseños de placa doble emplean dos placas semicirculares accionadas por resorte articuladas sobre un pasador central. Durante el flujo hacia adelante, las placas se pliegan juntas hacia adentro. Al invertir el flujo, los resortes de torsión los cierran instantáneamente. El beneficio definitorio de este diseño es su perfil de oblea excepcionalmente compacto. Requiere un espacio de instalación mínimo, lo que lo hace muy ventajoso en configuraciones de estaciones compresoras estrechas.

Por el contrario, los diseños de pistón funcionan levantando verticalmente un tapón interno de un asiento. Son muy efectivos en situaciones de alta presión y bajo flujo donde lograr un sello hermético es la prioridad absoluta. La geometría interna proporciona inherentemente un efecto amortiguador, que ayuda a mitigar la oscilación rápida. Esto hace que las variaciones de pistón sean particularmente adecuadas para flujos de gas pulsantes que se encuentran inmediatamente después de los compresores alternativos.

Aplicaciones en toda la cadena de suministro de energía

Las tensiones operativas impuestas a un sello mecánico varían drásticamente dependiendo de su ubicación específica dentro de la red energética más amplia. Cada sector presenta obstáculos ambientales y dinámicos de fluidos únicos.

Extracción y recolección aguas arriba

En el sector upstream, los ingenieros instalan válvulas de retención especializadas en petróleo y gas cerca de las bocas de los pozos para manejar el gas natural crudo y sin procesar directamente de la tierra. Este gas de la línea de recolección a menudo no está refinado. Contiene partículas abrasivas como arena y suciedad, junto con elementos altamente corrosivos como agua salada y dióxido de carbono. Los equipos implementados en estos entornos hostiles deben fabricarse con aleaciones endurecidas y resistentes a la corrosión, como el acero inoxidable Super Duplex, para resistir la abrasión continua por flujo multifásico.

Transmisión y compresión a mitad de camino

Las operaciones midstream dependen de una amplia red de estaciones compresoras para represurizar periódicamente el gas y mantener el flujo a lo largo de cientos de millas. La prevención automatizada del contraflujo es una necesidad absoluta en el lado de descarga de estos compresores. Imagine un escenario en el que una unidad compresora valorada en varios millones de dólares se apaga inesperadamente debido a un corte de energía en la red. El gas altamente presurizado aguas abajo intentará instantáneamente fluir hacia atrás. Un sello mecánico robusto bloquea inmediatamente este flujo inverso, evitando daños catastróficos a los componentes giratorios internos del compresor.

Redes de distribución aguas abajo

En el sector downstream, el gas a alta presión se reduce, regula y mide para uso comercial y residencial. Los sellos mecánicos instalados en las estaciones de entrada de la ciudad garantizan que las caídas de presión localizadas o el mal funcionamiento del equipo final no provoquen que el gas regrese a las líneas de transmisión principales. Este estricto control unidireccional es vital para mantener la estabilidad general de la red y garantizar una precisión de medición comercial precisa.

Navegando por las tendencias de la industria y los desafíos de alta presión

Si observamos los cambios recientes del mercado, la infraestructura de oleoductos está experimentando una transformación masiva. Los proveedores de energía están mezclando activamente hidrógeno con las redes de gas natural existentes para cumplir estrictos objetivos de descarbonización global. Debido a que las moléculas de hidrógeno son excepcionalmente pequeñas, escapan fácilmente a través de vías de fuga microscópicas que el gas natural estándar no penetraría. Este cambio en toda la industria obliga a los ingenieros de tuberías a abandonar los estándares de sellado obsoletos. La infraestructura moderna ahora exige estrictamente un rendimiento sin fugas, lo que impulsa una rápida transición hacia asientos termoplásticos de alto rendimiento y sellos de metal a metal mecanizados con precisión en todos los nuevos proyectos de tuberías.

Mitigar los golpes neumáticos y los golpes de válvulas

Aunque el golpe de ariete es un término que se origina en las tuberías de líquidos, los sistemas de gas experimentan un fenómeno similar y altamente destructivo conocido como choque neumático. Debido a que el gas se comprime, los cambios repentinos en la velocidad del flujo pueden generar ondas de choque acústicas y mecánicas masivas. Si un disco oscilante estándar se cierra de golpe demasiado tarde, estas ondas de choque viajan a través de la red de tuberías, haciendo vibrar los soportes de las tuberías y potencialmente rompiendo las bridas soldadas. La utilización de diseños de flujo axial asistido por resorte es la solución de ingeniería comprobada para mitigar este riesgo específico.

Lucha contra el craqueo por tensión de gases ácidos y sulfuros

Cuando el gas natural contiene concentraciones significativas de sulfuro de hidrógeno, se clasifica como gas amargo. Este compuesto es altamente tóxico y causa severas fisuras por tensión de sulfuro y fragilización por hidrógeno en componentes estándar de acero al carbono. Para combatir este agresivo ataque químico, cualquier válvula de retención de gas natural que opere en ambientes ácidos debe cumplir estrictamente con los estándares NACE MR0175. Esto requiere el uso de metalurgia especializada, como revestimientos de Inconel o aceros al carbono rigurosamente tratados térmicamente, para evitar fallas estructurales catastróficas.

Guía del comprador de ingeniería: criterios de selección y dimensionamiento

Los gerentes de adquisiciones y los ingenieros de tuberías deben evaluar sistemáticamente varios criterios técnicos antes de emitir una orden de compra. Un enfoque preciso garantiza un rendimiento, seguridad y longevidad óptimos del sistema. No confíe en conjeturas cuando trabaje con fluidos combustibles.

Calcular el coeficiente de flujo

Uno de los errores de ingeniería más frecuentes es hacer coincidir el tamaño de la válvula directamente con el tamaño de la tubería sin calcular el coeficiente de flujo en función de la velocidad real del gas. Si una unidad tiene un tamaño demasiado grande, el flujo de fluido no generará suficiente fuerza cinética para mantener el disco interno completamente abierto. Esto hace que el miembro de cierre rebote repetidamente contra el asiento. Este fenómeno destructivo, conocido como vibración, destruye rápidamente los pasadores de las bisagras y los adornos internos. Por el contrario, una unidad de tamaño insuficiente restringe el flujo y crea caídas de presión inaceptables en toda la red de transmisión.

Clasificaciones coincidentes de presión y temperatura

Los componentes de la tubería deben coincidir con precisión con la clase de presión ANSI del sistema, que generalmente varía desde Clase 150 hasta Clase 2500 para aplicaciones industriales pesadas. La carcasa estructural debe mantener su integridad a la presión de trabajo máxima permitida y ante fluctuaciones extremas de temperatura. Por ejemplo, la temperatura del gas puede caer drásticamente durante la reducción de presión debido al efecto Joule-Thomson. Esto determina si el acero al carbono estándar es suficiente o si se requiere estrictamente acero al carbono de baja temperatura.

Especificación de conexiones finales

El método utilizado para conectar el equipo a la tubería es una consideración de seguridad fundamental. Las conexiones con bridas de cara elevada permiten una instalación y un mantenimiento de rutina más sencillos. Sin embargo, en líneas de transmisión de alta presión donde la prevención de fugas es la máxima prioridad, se prefieren las conexiones soldadas a tope. Al fusionar permanentemente el metal a la tubería, las conexiones soldadas a tope eliminan por completo la unión de brida mecánica y el riesgo asociado de rotura catastrófica de la junta.

Estándares y certificaciones industriales obligatorios

Para garantizar una seguridad absoluta, los dispositivos de control de flujo industrial deben fabricarse, probarse y certificarse de acuerdo con estrictos estándares internacionales. Operar equipos no certificados en un gasoducto combustible plantea riesgos inaceptables.

• Especificación API 6D para válvulas de tuberías: Este es el estándar principal para sistemas de tuberías de larga distancia. Una unidad que lleva el monograma API 6D ha sido rigurosamente examinada para aplicaciones de petróleo y gas natural, lo que dicta estrictas tolerancias de diseño y fabricación.
• ASME B16.34: esta norma rige las clasificaciones de presión y temperatura, las dimensiones mínimas del espesor de pared y los materiales de forja permitidos, lo que garantiza que la carcasa física pueda soportar la clase de presión especificada sin romperse.
• API 598 Inspección y pruebas: describe los procedimientos de prueba obligatorios que el fabricante debe realizar antes del envío. Esto incluye pruebas de carcasa hidrostática de alta presión y pruebas de asiento neumático de baja presión para garantizar cero fugas.
• Prueba de incendio API 6FA: en caso de incendio en una instalación, el límite de presión debe mantenerse y la unidad debe exhibir una fuga mínima incluso si los componentes elastoméricos blandos se derriten. La certificación a prueba de incendios no es negociable para aplicaciones de gases inflamables.

Mejores prácticas de instalación y mantenimiento en campo

Incluso los equipos de mayor calidad y perfectamente especificados fallarán prematuramente si se instalan incorrectamente o se descuidan durante su vida útil. La ejecución en campo es tan crítica como el diseño de ingeniería inicial.

Orientación de instalación estricta

Estos dispositivos mecánicos son altamente direccionales y sensibles a la orientación de su instalación en relación con la gravedad. Una flecha incrustada directamente en el cuerpo de acero indica explícitamente la dirección de flujo requerida. Los diseños de giro estándar dependen parcialmente de la gravedad para ayudar al disco a cerrarse. Por tanto, funcionan de forma óptima en líneas horizontales. Se pueden instalar en líneas verticales sólo si el flujo de gas se mueve hacia arriba. Instalar un diseño de giro en una línea vertical con flujo descendente evitará que el disco se asiente, haciendo que el mecanismo de seguridad sea completamente inútil.

Inspección acústica y resolución de problemas

Si bien las válvulas autónomas generalmente requieren poco mantenimiento en comparación con las unidades de control accionadas, no son dispositivos que se instalan y olvidan. Los operadores de campo deben realizar inspecciones acústicas de rutina. Cuando un técnico se encuentra cerca de la línea de descarga de una estación compresora, los dispositivos de escucha pueden detectar fácilmente los chasquidos metálicos del ruido interno. Esto indica instantáneamente que la unidad es demasiado grande o que el pasador de la bisagra está fallando. Muchos diseños modernos de entrada superior permiten a los técnicos quitar el capó pesado y reemplazar los adornos internos en línea, lo que reduce significativamente el tiempo de inactividad por mantenimiento y los costos de levantamiento pesado.

Conclusión

Elegir la válvula de retención de tubería correcta es una decisión de ingeniería crítica que dicta la seguridad fundamental de toda su infraestructura. Requiere un equilibrio preciso entre la comprensión de la presión de la tubería, la velocidad del fluido y la compatibilidad metalúrgica compleja. Al invertir en equipos de alta calidad con certificación API 6D adaptados a su entorno específico, los operadores pueden evitar fallas mecánicas catastróficas y tiempos de inactividad extremadamente costosos en las instalaciones. Una instalación adecuada en el campo y un mantenimiento acústico proactivo extenderán aún más la vida útil del equipo. Para garantizar que su próximo proyecto de tubería cumpla con los más altos estándares de seguridad y rendimiento, explore la amplia gama de soluciones de ingeniería de Didtek Valve para encontrar la solución técnica exacta para su aplicación.

Preguntas frecuentes

¿Cuál es la diferencia entre una válvula de retención para gas natural y una válvula de retención para líquido?

Las unidades de gas natural están diseñadas específicamente para manejar fluidos altamente compresibles. Cuentan con mecanismos de amortiguación internos especializados y materiales de asiento más ajustados para adaptarse a la rápida expansión del gas y evitar emisiones fugitivas. Las unidades de líquido están diseñadas para fluidos no comprimibles como el agua, toleran diferentes caídas de presión y, por lo general, carecen del estricto sellado hermético requerido para gases inflamables y peligrosos.

¿Se puede utilizar una válvula de retención oscilante para gas a alta presión?

Sí, los diseños de giro de servicio pesado clasificados para Clase 900, Clase 1500 o Clase 2500 se usan comúnmente en aplicaciones de transmisión de alta presión. Sin embargo, deben estar diseñados estrictamente según los estándares API 6D y presentar configuraciones de asiento de metal con metal apropiadas y conexiones soldadas a tope para soportar tensiones mecánicas intensas y evitar fugas.

¿Dónde se debe instalar una válvula de retención de tubería?

Por lo general, se instalan inmediatamente después de equipos rotativos críticos, como bombas y compresores alternativos, así como de estaciones de medición comerciales. Son esenciales en cualquier punto de la red de tuberías donde el flujo inverso podría contaminar el suministro de gas, alterar la precisión de la medición o causar daños mecánicos graves a la infraestructura aguas arriba.

¿Qué causa la vibración interna de la válvula?

El ruido se debe principalmente a la instalación de una unidad de gran tamaño. Si la velocidad del flujo de fluido no es lo suficientemente alta para generar la fuerza cinética requerida para empujar y mantener el disco pesado completamente abierto, el miembro de cierre rebotará para abrirse y cerrarse contra el asiento. Esta oscilación violenta continua provoca un desgaste mecánico severo en los pasadores de las bisagras y una eventual falla estructural.

¿Cómo se previene el golpe de válvula en una tubería de gas natural?

El golpe de válvula se mitiga de manera más efectiva especificando configuraciones de flujo axial o sin golpe asistido por resorte. Estos diseños de alta ingeniería utilizan resortes internos que fuerzan activamente al disco a cerrarse una fracción de segundo antes de que el flujo de gas hacia adelante se invierta por completo. Esta sincronización precisa evita la generación de ondas de choque neumáticas destructivas y vibraciones acústicas.

¿Con qué frecuencia se deben inspeccionar las válvulas de retención de tuberías?

La frecuencia de la inspección depende en gran medida del entorno de servicio. En líneas de gas natural limpias y secas, suele ser suficiente una inspección acústica y visual estándar cada 12 a 18 meses. Sin embargo, en líneas de recolección aguas arriba difíciles que manejan flujos multifásicos abrasivos o gases amargos altamente corrosivos, los ingenieros recomiendan inspecciones trimestrales para detectar signos tempranos de desgaste interno de los internos o agrietamiento por tensión de sulfuro antes de que ocurra una falla catastrófica.

¿Puede una válvula de retención fallar al abrirse en una línea de gas?

Sí, no abrir es un riesgo de seguridad crítico. Esto suele ocurrir cuando residuos, como escoria de soldadura o arena, quedan atrapados entre el disco y el asiento. También puede ocurrir si un fuerte ruido interno hace que el pasador de la bisagra se corte por completo, dejando el disco permanentemente atascado en la posición abierta. El monitoreo rutinario de la caída de presión en todo el cuerpo de la válvula ayuda a los operadores a detectar este modo de falla de manera temprana.
