¿Sabía que el flujo inverso puede destruir una tubería robusta en cuestión de segundos? Al operar bajo presión extrema, las plantas industriales requieren dispositivos de seguridad mecánicos infalibles para evitar desastres. Como ingeniero de control de fluidos, he visto de primera mano cómo no mitigar el impacto hidráulico destruye equipos giratorios críticos. En esta guía, descubrirá exactamente cómo la prevención de contraflujo diseñada protege su infraestructura, mitiga los violentos aumentos repentinos de presión y garantiza la integridad operativa a largo plazo.
Conclusiones clave
- Seguridad direccional: Diseñadas para permitir el flujo de fluido en una sola dirección, estas válvulas evitan automáticamente el reflujo y absorben las fuerzas cinéticas destructivas del golpe de ariete.
- Ingeniería de aplicaciones específicas: Los diferentes entornos de servicio severos exigen diseños altamente específicos. Por ejemplo, un gasoducto requiere presiones de apertura precisas para evitar vibraciones mecánicas, mientras que una línea de alimentación de una caldera debe soportar gradientes térmicos extremos sin deformarse.
- Metalurgia avanzada: el manejo de medios volátiles y tóxicos requiere tolerancias de cero fugas junto con aleaciones de alta calidad resistentes a la corrosión para cumplir con estrictas regulaciones ambientales.
- Pruebas rigurosas: Las inspecciones de fabricación, incluidas las pruebas hidrostáticas y neumáticas de acuerdo con las normas API 598 y ASME B16.34, siguen siendo no negociables para la seguridad operativa.
- Selección sistemática: elegir la válvula óptima implica un análisis detallado del estado del medio, la presión operativa, los rangos de temperatura y la velocidad del flujo.
Comprensión de las válvulas de retención industriales: conceptos básicos del control de fluidos
¿Qué es una válvula de retención industrial?
Básicamente, una válvula de retención industrial funciona como un mecanismo de control direccional autoactuado. Está meticulosamente diseñado para mantener un flujo de fluido unidireccional dentro de una red de tuberías compleja. A diferencia de las válvulas de compuerta o de globo que dependen de una actuación externa mediante volantes, cilindros neumáticos o motores eléctricos, estos dispositivos funcionan completamente con el flujo dinámico del medio del proceso. Cuando la presión del fluido aguas arriba supera la presión de craqueo designada, el miembro de cierre interno, como un disco, pistón o placa, se abre.
Por el contrario, en el momento en que la velocidad del flujo cae o se invierte, la contrapresión combinada con resortes mecánicos fuerza al miembro de cierre firmemente contra el asiento. Esto sella instantáneamente la tubería. La función principal de estos dispositivos sensibles al flujo es la prevención absoluta del reflujo. Esta capacidad es indispensable para evitar la contaminación cruzada peligrosa entre distintas líneas de proceso, mantener la presión del sistema durante las paradas rutinarias de las bombas y aislar zonas de presión específicas dentro de una instalación.
Cómo protegen las bombas y mejoran la seguridad operativa
La protección de las bombas sigue siendo uno de los imperativos operativos más críticos en la gestión de fluidos. Considere una bomba de alimentación de caldera de 5000 GPM que se desconecta durante un turno de medianoche. Si se permite que el fluido aguas abajo retroceda, la inmensa energía cinética puede obligar al impulsor de la bomba a girar en reversa. Esto conduce inevitablemente a catastróficas explosiones del sello mecánico, deflexión del eje y destrucción de motores.
Además, la rápida inversión del flujo con frecuencia induce un violento fenómeno de choque hidráulico conocido como golpe de ariete o golpe de gas en redes de fluidos comprimibles. Esto ocurre cuando un fluido en movimiento se ve obligado a detenerse o cambiar de dirección abruptamente. Genera una onda de choque de alta presión que reverbera violentamente a través de las tuberías. Estas ondas de choque poseen fuerza suficiente para romper tuberías de acero, desalojar soportes pesados y destruir instrumentación sensible. Al cerrarse de golpe en la fracción exacta de segundo en que cesa el flujo de avance, las válvulas seleccionadas adecuadamente absorben y mitigan estas ondas de choque, lo que reduce drásticamente el tiempo de inactividad no planificado.
Tipos clave de válvulas de retención industriales para servicios severos
Seleccionar la geometría adecuada es fundamental para la eficiencia general del sistema. Debido a que los diferentes diseños internos ofrecen diferentes coeficientes de flujo, caídas de presión y velocidades de cierre, los ingenieros deben hacer coincidir el tipo de válvula con la dinámica de fluidos específica de la tubería.

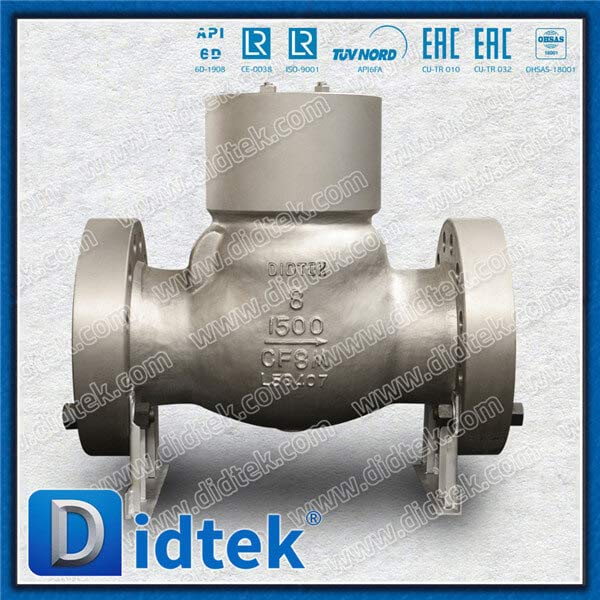

Válvulas de retención oscilantes de acero fundido
El diseño oscilante presenta un disco articulado que se abre en paralelo al flujo de fluido y se apoya contra un asiento mecanizado cuando cesa el flujo. Esta arquitectura tradicional proporciona una ruta de flujo casi sin obstrucciones, lo que la hace muy adecuada para aplicaciones que requieren una caída de presión mínima y un flujo de puerto completo. Los oleoductos de líquidos pesados utilizan con frecuencia este diseño. Debido a su construcción robusta, los ingenieros suelen especificar una válvula de retención oscilante de acero fundido para aplicaciones de velocidad moderada en refinerías e instalaciones municipales de tratamiento de agua donde la durabilidad del servicio severo es un requisito diario.
Válvulas de retención de elevación y válvulas de retención de pistón
Operando según un principio de movimiento lineal, los diseños de elevación y pistón dependen del flujo de fluido para empujar un pistón guiado verticalmente fuera de su asiento. Cuando el flujo disminuye, la gravedad y un resorte interno impulsan el pistón hacia abajo para crear un sello. Debido a que la trayectoria del flujo interno obliga al fluido a realizar un giro tortuoso de 90 grados, estos componentes introducen inherentemente una mayor caída de presión. Sin embargo, permanecen excepcionalmente estables en entornos de alta presión y alta velocidad. Esto los hace ideales para líneas de vapor de servicio severo donde la estabilidad del disco es primordial para evitar vibraciones.
Válvulas de retención tipo wafer de placa doble
Las variaciones de placa dual utilizan dos placas semicirculares accionadas por resorte articuladas sobre un pasador central. Este diseño aerodinámico es significativamente más liviano y mucho más compacto que las válvulas oscilantes con bridas tradicionales. El cierre asistido por resorte garantiza que las placas se cierren una fracción de segundo antes de que el flujo de avance se detenga por completo. En consecuencia, constituyen una de las soluciones más eficaces para prevenir el golpe de ariete. Para los equipos de adquisiciones que buscan optimizar las huellas espaciales y reducir el peso estructural sin comprometer la seguridad, los diseños de placa doble son con frecuencia la solución preferida para plataformas marinas y galerías de tuberías congestionadas.
Industria del petróleo y el gas: el papel fundamental de una válvula de retención de línea de gas
Superar las demandas extremas en petróleo y gas
Los sectores upstream y midstream operan bajo algunas de las condiciones físicas más implacables del planeta. Las tuberías transportan fluidos multifásicos volátiles que a menudo contienen partículas abrasivas, gas natural altamente presurizado y compuestos corrosivos como el sulfuro de hidrógeno. Impulsada por estrictos mandatos ambientales y regulaciones de no quema, la industria se está alejando rápidamente del hardware básico. Los operadores invierten cada vez más en un estricto control del flujo de servicios que ofrezca confiabilidad verificable a largo plazo. En estos entornos hostiles, las fallas de los equipos trascienden el mantenimiento estándar; representa un peligro ambiental grave y una amenaza inmediata para la seguridad del personal.
Dimensionamiento y selección de una válvula de retención de línea de gas
La manipulación de medios gaseosos presenta desafíos físicos únicos en comparación con los líquidos incompresibles. Los gases son altamente compresibles y exhiben densidades de masa significativamente más bajas. Por lo tanto, ejercen mucha menos fuerza cinética para mantener completamente abierto un disco interno pesado. Si una válvula de retención de una línea de gas tiene un tamaño inadecuado (específicamente, si está sobredimensionada para el caudal dado), la baja velocidad no logrará mantener el disco aerodinámicamente estable.
Esta inestabilidad da como resultado una vibración, un ciclo altamente destructivo en el que el disco se abre y se cierra rápidamente contra el asiento de metal. Si no se controla, la vibración causa desgaste prematuro, degradación del asiento y, en última instancia, falla mecánica en cuestión de días. Para prevenir esto de manera proactiva, las aplicaciones de gas requieren resortes calibrados con precisión, presiones de agrietamiento más bajas y asientos especializados de metal con metal diseñados para soportar impactos de alta frecuencia. Además, cualquier componente implementado en estas tuberías críticas debe cumplir estrictamente con los estándares API 6D y API 594, lo que garantiza que pueda soportar la presión operativa máxima permitida y al mismo tiempo proporcione un cierre impenetrable.
Generación de vapor y energía: especificación de la válvula de retención de su caldera y de su válvula de retención de vapor
Los peligros del reflujo de vapor
Dentro de la generación de energía y la calefacción industrial pesada, el vapor es un medio altamente energético y potencialmente peligroso. A diferencia de los líquidos estables, el vapor está sujeto a cambios de fase rápidos e impredecibles, flasheo y cavitación dependiendo de fluctuaciones sutiles de presión y temperatura. Cuando se produce un flujo inverso en una línea de vapor vivo, a menudo se desencadena un golpe de ariete inducido por el condensado. Este choque hidráulico violentamente explosivo es capaz de romper gruesas tuberías de acero, romper soportes de tuberías y dañar gravemente las turbinas aguas abajo. Para mitigar estos riesgos catastróficos, las instalaciones deben implementar controles de flujo direccionales de alta ingeniería capaces de responder instantáneamente a cambios repentinos de presión.
Requisitos de la válvula de retención de caldera
El sistema de agua de alimentación actúa como el salvavidas absoluto de cualquier operación de caldera industrial. Por lo general, se instala una válvula de retención de caldera en la línea principal de agua de alimentación de la caldera, ubicada directamente entre la bomba de alimentación de alta presión y el tambor de la caldera. Su función principal es permitir que el agua a alta presión ingrese a la caldera y al mismo tiempo evitar agresivamente que el vapor sobrecalentado a una presión aún mayor regrese al sistema de suministro de agua si la bomba se desconecta inesperadamente.
Debido a que el agua de alimentación de las calderas se trata frecuentemente con fuertes eliminadores de oxígeno y opera a temperaturas elevadas, este componente específico debe ofrecer una resistencia excepcional tanto al choque térmico rápido como a la corrosión química. Una falla aquí no sólo paraliza el ciclo termodinámico de toda la planta, sino que también plantea un riesgo letal para la seguridad del personal de la planta debido al potencial de retorno de vapor a alta presión.
Materiales y diseño de la válvula de retención de vapor
Los materiales estándar de latón o hierro fundido comercial básico son totalmente inadecuados para el servicio de vapor a alta presión. En su lugar, se debe forjar o fundir una válvula de retención de vapor dedicada a partir de aleaciones avanzadas capaces de mantener la resistencia a la tracción estructural durante ciclos extremos de expansión y contracción térmica.
Para aplicaciones estándar de vapor saturado, el acero al carbono forjado como ASTM A105 o el acero fundido de alta calidad como WCB sirven como estándar de la industria. Sin embargo, para aplicaciones de vapor sobrecalentado comunes en la generación de energía moderna, los ingenieros deben actualizar a aceros aleados que contengan 1,25 por ciento de cromo y 0,5 por ciento de molibdeno. Estos materiales especializados resisten la deformación por fluencia y la grafitización a temperaturas superiores a 750 grados Fahrenheit. Además, la moldura interna suele estar revestida con aleaciones a base de cobalto para evitar el trefilado y la erosión causada por el vapor de alta velocidad y las partículas microscópicas en suspensión.
Química y petroquímica: abastecimiento de prevención de flujo confiable
Manejo de medios corrosivos y tóxicos
Los sectores de procesamiento químico y petroquímico manejan fluidos altamente ácidos, intensamente cáusticos o letalmente tóxicos. En estos entornos altamente regulados, el mandato operativo es la contención absoluta. Una emisión fugitiva menor que podría tolerarse en una línea de servicios públicos municipales puede provocar exposición tóxica al personal, condiciones atmosféricas explosivas o contaminación ambiental grave en una planta química. En consecuencia, la prevención de flujo diseñada con precisión es un pilar fundamental de los protocolos de seguridad de la planta.
Selección de materiales para servicio químico
La metalurgia estándar se degrada rápidamente cuando se expone a medios agresivos como ácido sulfúrico concentrado, cloro gaseoso húmedo o hidróxido de sodio. Por lo tanto, especificar una válvula de retención química requiere una comprensión meticulosa de la compatibilidad de los fluidos. Los aceros inoxidables austeníticos, en particular el acero inoxidable 316, sirven como base confiable debido a su contenido protector de molibdeno, que resiste eficazmente las picaduras localizadas.
Para concentraciones más altas de cloruros o niveles de pH extremos, los ingenieros deben actualizar a aceros inoxidables dúplex o súper dúplex. Ofrecen una alta resistencia a la tracción y una resistencia excepcional al agrietamiento por corrosión bajo tensión. En los ambientes oxidativos más severos, se hacen necesarias aleaciones exóticas a base de níquel. Alternativamente, se utilizan con frecuencia revestimientos de politetrafluoroetileno para proporcionar una barrera químicamente inerte y no reactiva entre los medios volátiles y el cuerpo metálico.
Los desafíos únicos de una válvula de retención de hidrógeno
Con la rápida expansión de la economía mundial del hidrógeno verde, está aumentando la demanda de un control especializado del flujo de hidrógeno. Los informes de la industria destacan que los equipos estándar disponibles en el mercado se están eliminando rápidamente de estas instalaciones avanzadas en favor de diseños de emisiones ultrabajas y específicos para hidrógeno. El hidrógeno presenta uno de los desafíos de control de fluidos más difíciles en la industria moderna. Al ser la molécula más pequeña del universo, escapa fácilmente a través de porosidades microscópicas en piezas fundidas de metal estándar y materiales de juntas convencionales.
Además, los átomos de hidrógeno altamente presurizados pueden difundirse directamente en la estructura cristalina de ciertos aceros al carbono. Esto provoca un peligroso fenómeno conocido como fragilización por hidrógeno, que provoca fracturas mecánicas repentinas e impredecibles. Una válvula de retención de hidrógeno especializada debe abordar estos desafíos moleculares exactos. Los fabricantes utilizan materiales forjados de alta densidad en lugar de piezas fundidas porosas. Los mecanismos de asiento cuentan con sellos de metal con metal ultraherméticos, frecuentemente traslapados hasta obtener un acabado de espejo, para cumplir con estrictos estándares de emisiones fugitivas como API 624 o ISO 15848-1. También son obligatorias rigurosas pruebas de fugas de helio antes de desplegar estas unidades, ya que el helio imita fielmente el comportamiento evasivo del hidrógeno.
Control de calidad: inspección y pruebas en entornos de fabricación
Por qué la inspección de válvulas es importante para la seguridad final
En industrias de servicios severas, las decisiones de adquisiciones basadas únicamente en el gasto de capital inicial son fundamentalmente erróneas. El verdadero costo de una válvula incluye su confiabilidad durante décadas de operación continua. Una sola fuga interna o falla estructural puede provocar un cierre de emergencia de la planta. Esto cuesta a las instalaciones cientos de miles de dólares en pérdida de producción por día, sin mencionar el potencial de incidentes de seguridad catastróficos. Por lo tanto, un control de calidad riguroso y empírico a nivel de fabricación actúa como la principal salvaguardia para la seguridad final.
Procedimientos de prueba estándar API 598 y ASME B16.34
Los fabricantes de renombre someten cada unidad a una batería de evaluaciones exhaustivas no destructivas y pruebas de presión antes de salir de las instalaciones. Los estándares de oro universalmente reconocidos para las pruebas son API 598 y ASME B16.34.
- Prueba de carcasa hidrostática: el cuerpo se llena con agua y se presuriza a 1,5 veces su presión máxima nominal de trabajo en frío. Esta prueba crítica verifica la integridad estructural de la fundición o forja, asegurando que el límite de presión pueda soportar sobretensiones extremas del sistema sin ceder.
- Prueba de asiento de alta presión: Se aplica presión al lado aguas abajo de la válvula cerrada a 1,1 veces la presión nominal máxima. Los inspectores monitorean cuidadosamente la superficie del asiento para confirmar que el miembro de cierre sella herméticamente contra un contraflujo severo sin deformación estructural.
- Pruebas neumáticas de baja presión: se introduce aire a baja presión, entre 60 y 100 psi. Esta prueba es crucial para detectar fugas microscópicas en los asientos que las pruebas de agua a mayor presión podrían enmascarar temporalmente debido a la tensión superficial del fluido.
La importancia de las certificaciones industriales
Los compradores industriales deben exigir pruebas objetivas de calidad en lugar de confiar en afirmaciones de marketing. El abastecimiento debe restringirse estrictamente a los fabricantes que mantienen marcos de gestión de calidad integrales y auditados. Obtener verificables certificaciones industriales , como ISO 9001, la Directiva europea sobre equipos a presión y monogramas API específicos, proporciona evidencia empírica de que los protocolos de metalurgia, mecanizado de precisión y pruebas del fabricante cumplen consistentemente con estrictos estándares de seguridad internacionales.
Guía de compras: Cómo elegir las válvulas de retención industriales adecuadas
El proceso de selección de 4 pasos
Seleccionar el dispositivo de prevención de reflujo óptimo requiere un enfoque metódico y centrado en la ingeniería. Los ingenieros de instalaciones utilizan con frecuencia un método estructurado para garantizar que no se pase por alto ninguna variable crítica del proceso durante la fase de especificación:
- Tamaño y caudal: el tamaño adecuado es primordial. La geometría interna debe adaptarse a la velocidad de flujo específica, no solo al diámetro de la tubería. Calcular la presión de apertura exacta garantiza que el disco permanezca completamente abierto durante el funcionamiento normal, evitando vibraciones y desgaste interno excesivo.
- Temperatura y Presión: Identificar las condiciones operativas máximas y mínimas absolutas. Esto dicta la clasificación de clase de presión ASME requerida, que oscila entre Clase 150 y Clase 2500, y garantiza que el espesor de la pared del cuerpo pueda soportar la tensión mecánica de forma segura.
- Aplicación y medios: el estado físico del medio, ya sea gas, líquido, vapor o lodo abrasivo, dicta en gran medida la geometría interna. Los gases compresibles requieren mecanismos de asiento y diseños de amortiguación muy diferentes a los de los líquidos incompresibles.
- Material: según la corrosividad del medio y la temperatura máxima, especifique los materiales exactos del cuerpo y las molduras para evitar una degradación prematura. Utilizar el cumplimiento de NACE es obligatorio si hay gas amargo presente.
Asociación con un proveedor probado de soluciones de válvulas
Las compras listas para usar rara vez son suficientes para aplicaciones de servicio severas. Los componentes extraídos directamente de un catálogo a menudo fallan prematuramente cuando se los somete a la dinámica de fluidos única de una planta química o refinería específica. Los gerentes de adquisiciones y los ingenieros de instalaciones deben priorizar la asociación con fabricantes que ofrezcan un sólido soporte de ingeniería y consultoría metalúrgica. Al colaborar con un proveedor experimentado de soluciones de válvulas , los equipos pueden analizar diagramas de tuberías e instrumentación, calcular dinámicas de fluidos precisas y ofrecer configuraciones personalizadas que garanticen la estabilidad operativa a largo plazo.
Conclusión
Las válvulas de retención industriales adecuadas son los héroes anónimos de la seguridad de las tuberías. Ya sea que esté instalando una válvula de retención de vapor robusta para evitar eventos peligrosos de reflujo térmico o especificando una válvula de retención de hidrógeno altamente especializada para contener moléculas volátiles, seleccionar el dispositivo de control direccional correcto es vital para la eficiencia operativa.
Las aplicaciones de servicio exigentes no dejan ningún lugar para comprometer la calidad. Priorice siempre las pruebas hidrostáticas rigurosas, el dimensionamiento preciso del flujo y la selección correcta de materiales sobre los ahorros de costos iniciales. Para garantizar que su próximo proyecto de tubería funcione de manera segura y eficiente durante las próximas décadas, revise la dinámica de fluidos precisa de su sistema y seleccione la solución de ingeniería adecuada para proteger su infraestructura crítica hoy.
Preguntas frecuentes
¿Cuál es la diferencia entre una válvula de retención estándar y una válvula de retención industrial?
Las válvulas de retención industriales están diseñadas específicamente para entornos de servicio severos, con altas clasificaciones de presión ASME, espesores de pared pesados y construcciones metalúrgicas avanzadas. A diferencia de las válvulas de plomería comerciales estándar, se someten a estrictas pruebas hidrostáticas y neumáticas API 598 para garantizar un rendimiento inquebrantable bajo estrés industrial extremo y altas temperaturas.
¿Se puede utilizar una válvula de retención de agua como válvula de retención de la línea de gas?
No, una válvula de retención de agua generalmente no es adecuada ni segura para aplicaciones de gas. Los gases compresibles carecen de la densidad del fluido para mantener aerodinámicamente estables los discos de válvulas de líquidos estándar. Esto requiere una válvula de retención de línea de gas dedicada con presiones de apertura específicamente calibradas y mecanismos de amortiguación antivibración para evitar fallas mecánicas rápidas.
¿Qué causa que falle una válvula de retención de vapor?
Una válvula de retención de vapor generalmente falla debido a un golpe de ariete inducido por el condensado, un choque térmico extremo o un tamaño de flujo inadecuado. Si la válvula es demasiado grande para la aplicación, la velocidad del vapor no puede generar suficiente fuerza para mantener el disco abierto. Esto provoca un ruido rápido que destruye rápidamente las superficies internas de los asientos y los pasadores de las bisagras.
¿Dónde se debe instalar una válvula de retención de caldera?
Se debe instalar una válvula de retención de la caldera directamente en la línea principal de agua de alimentación de la caldera. Por lo general, se coloca horizontal o verticalmente entre la bomba de agua de alimentación de alta presión y el tambor de la caldera. A menudo se coloca en serie con una válvula de aislamiento manual para evitar decisivamente que el vapor a alta presión regrese al suministro de agua.
¿Qué materiales son mejores para una válvula de retención química?
El material óptimo depende completamente de la corrosividad, concentración y temperatura de funcionamiento específicas del fluido. Los materiales comunes altamente duraderos incluyen acero inoxidable 316 para ácidos suaves, aleaciones dúplex y súper dúplex para entornos con alto contenido de cloruro y revestimientos de polímeros avanzados para productos químicos mixtos ultra agresivos que no requieren contacto metálico.
¿Por qué se requiere una válvula de retención de hidrógeno específica para el servicio de H2?
Las moléculas de hidrógeno son excepcionalmente pequeñas y pueden permear fácilmente las piezas fundidas de metal poroso estándar y los sellos elastoméricos convencionales. Una válvula de retención de hidrógeno dedicada utiliza piezas forjadas de alta densidad y asientos de metal con metal ultralapados para evitar emisiones fugitivas peligrosas. También utiliza aleaciones específicas para mitigar los riesgos estructurales de la fragilización por hidrógeno.
¿Cómo se prueban las válvulas de retención industriales para detectar fugas?
Fabricantes de renombre prueban estas válvulas críticas utilizando protocolos estrictos como API 598 y ASME B16.34. Este proceso estandarizado implica pruebas hidrostáticas de la carcasa a 1,5 veces la presión de diseño para verificar la integridad estructural. A esto le siguen inmediatamente pruebas de asiento hidrostáticas de alta presión y neumáticas de baja presión para medir y verificar con precisión las tasas de fuga permitidas.
¿Es necesario instalar las válvulas de retención industriales en una dirección específica?
Sí, son dispositivos de seguridad estrictamente unidireccionales y deben instalarse exactamente de acuerdo con la flecha direccional del flujo fundida o forjada permanentemente en el cuerpo de la válvula. Además, los ingenieros de instalación deben verificar si el diseño interno específico del resorte y del disco está aprobado para orientaciones de tubería horizontal, vertical hacia arriba o vertical hacia abajo.
