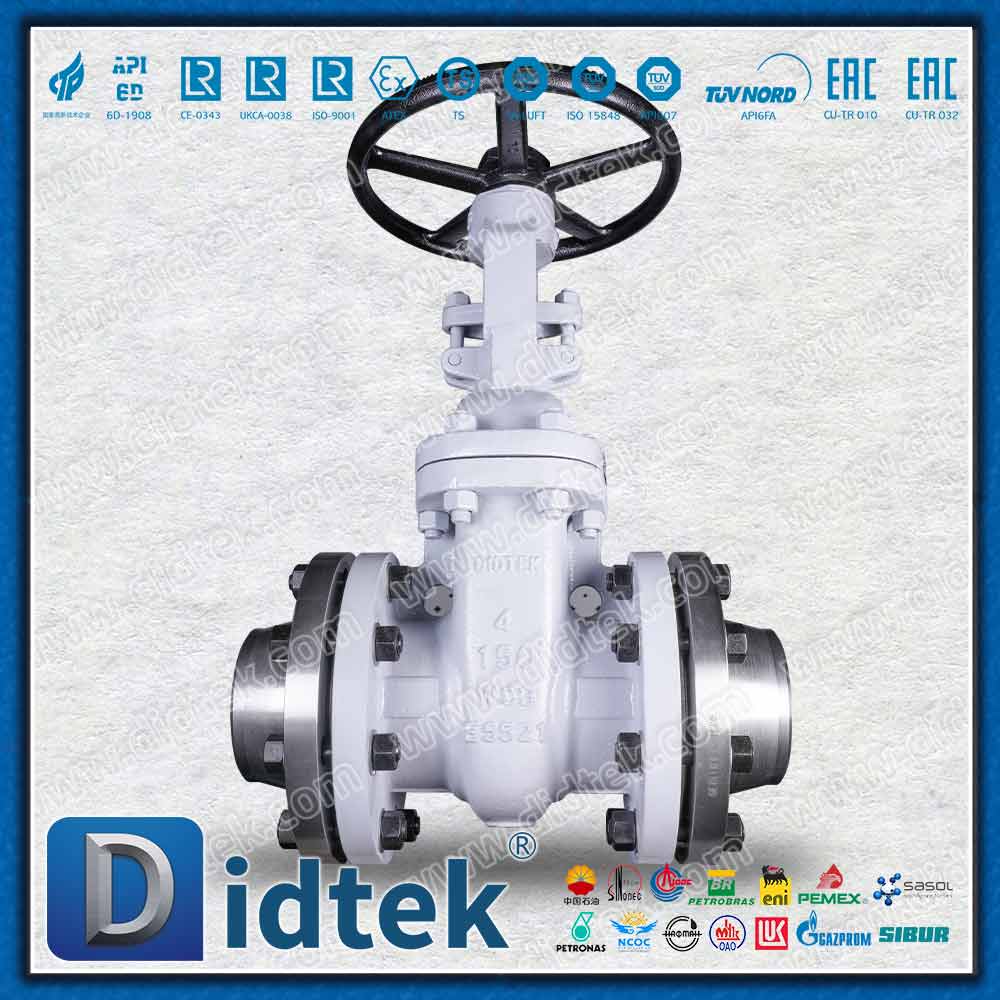

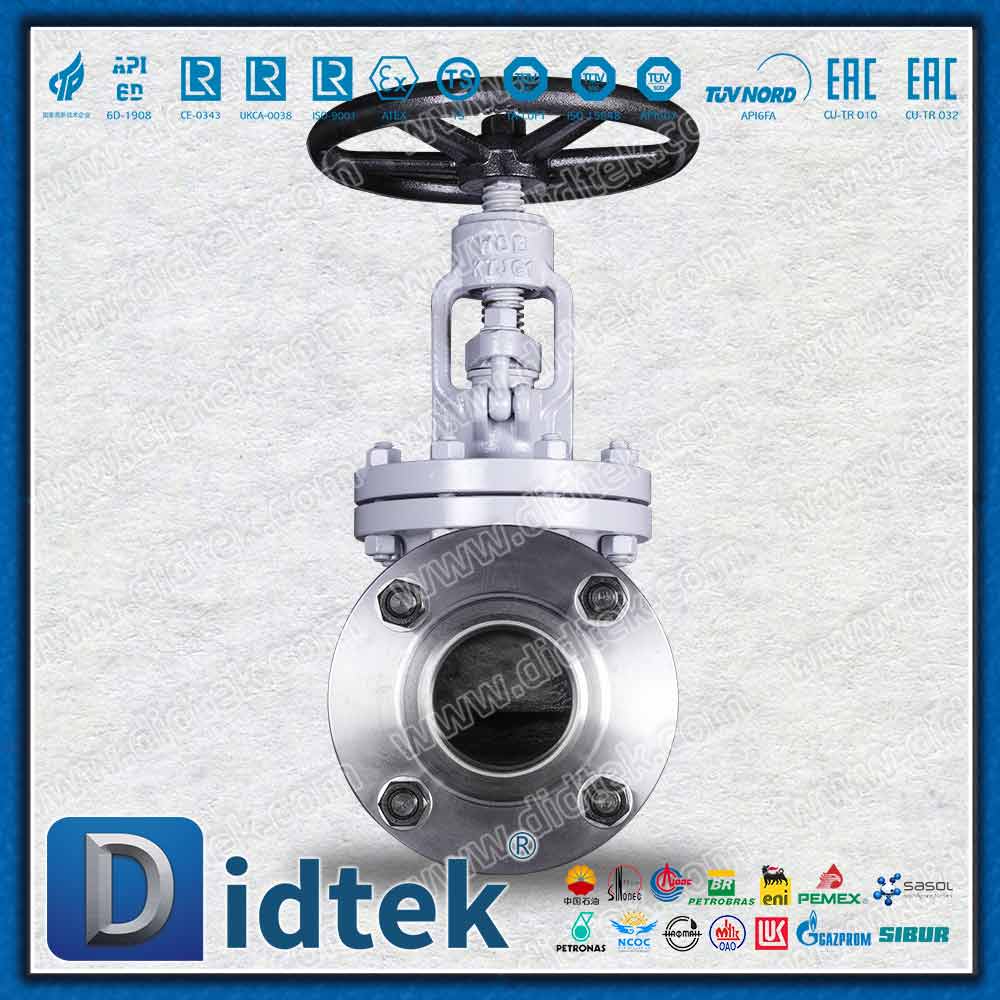

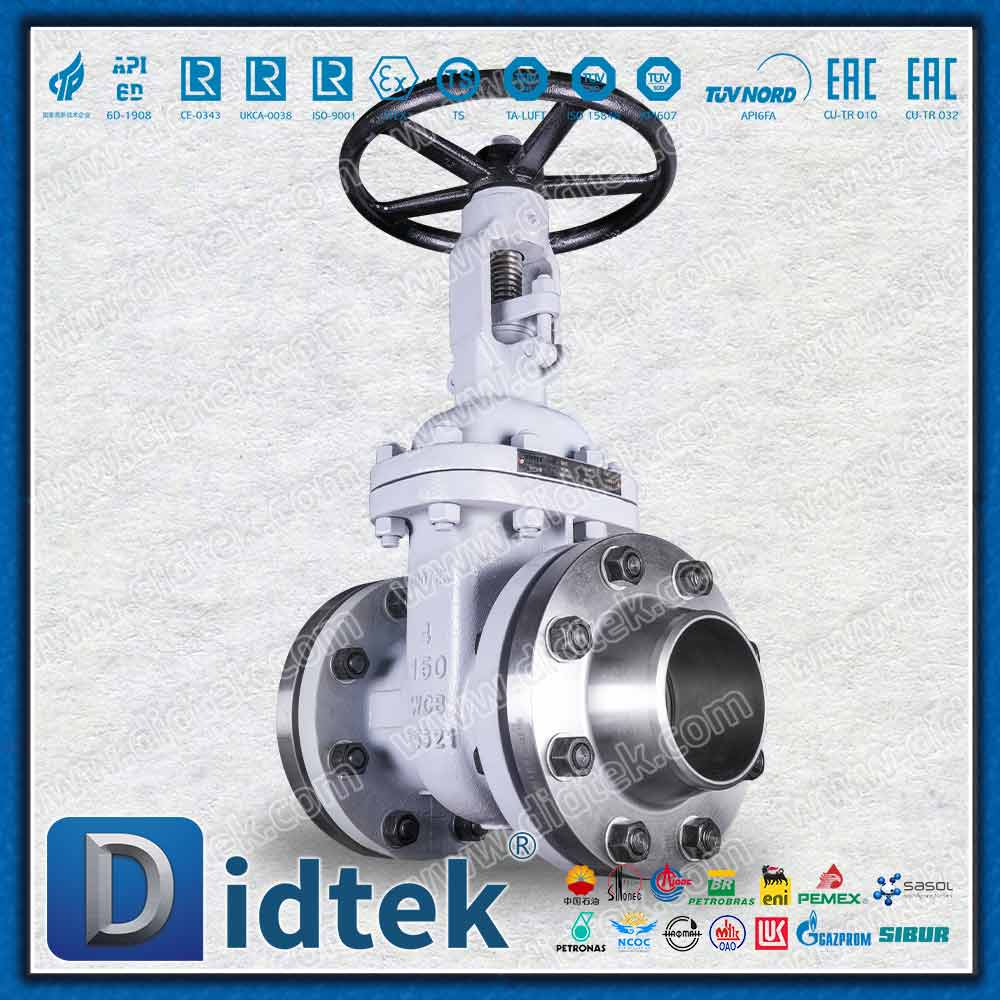

Válvula de compuerta API600 con pernos y junta de contrabrida

Descripción del diseño

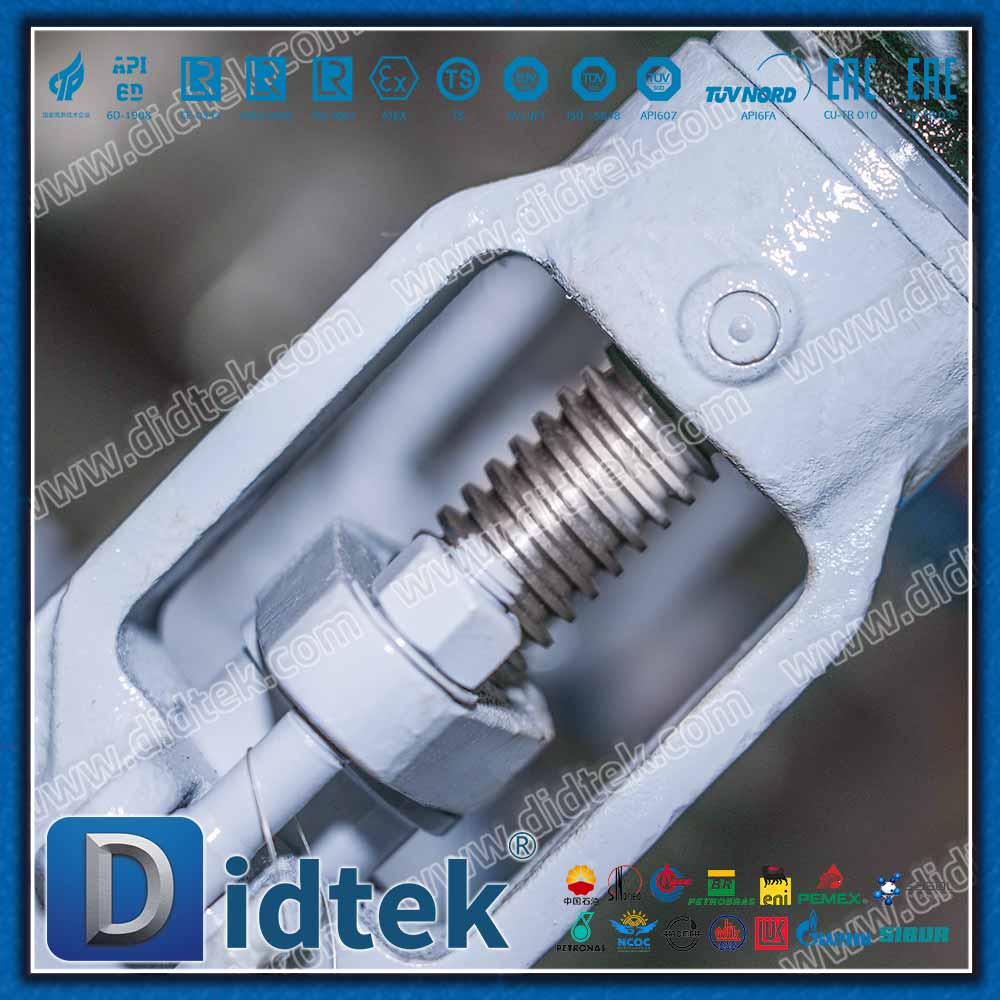

• Válvula de compuerta API 600: diseñada según los estándares API 600 y ASME B16.34, con un vástago ascendente OS&Y (tornillo y yugo exterior), casquete atornillado y cuña flexible. Ofrece un aislamiento de flujo óptimo con una caída de presión mínima y una compensación térmica excepcional.

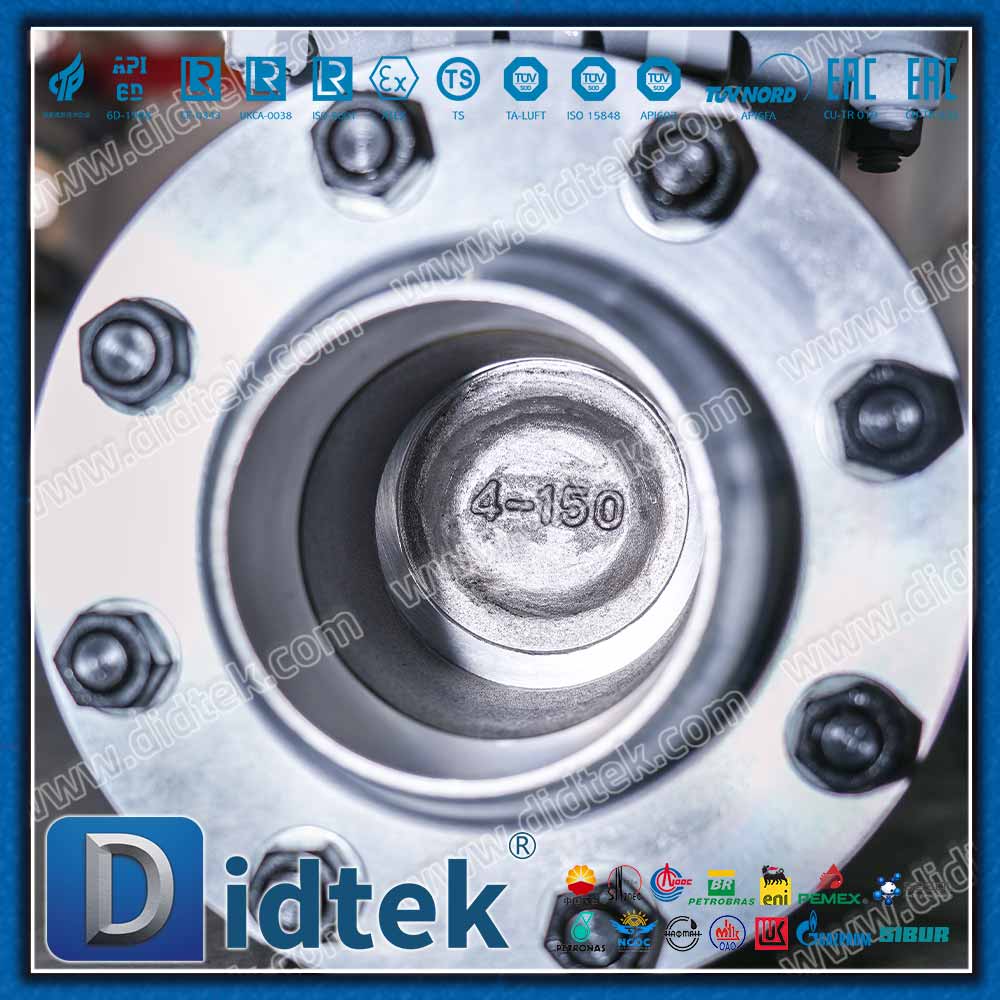

• Bridas complementarias (contrabridas): mecanizadas con precisión según las especificaciones ASME B16.5/B16.47, fabricadas con materiales coincidentes (por ejemplo, ASTM A105N para acero al carbono o A182 F316 para acero inoxidable) para garantizar una soldadura perfecta y una alineación de tuberías.

• Pernos prisioneros y tuercas hexagonales pesadas: fabricados según ASTM A193 Grado B7 (con tuercas A194 Gr. 2H) para servicio de acero al carbono de alta resistencia, o ASTM A193 B8/B8M para ambientes corrosivos, lo que garantiza uniones de bridas seguras y de alta tensión.

• Juntas enrolladas en espiral (SWG): Diseñadas con una tira enrollable de acero inoxidable 316L y un relleno de grafito flexible o PTFE, que ofrecen una resistencia superior y una integridad de sellado bajo ciclos de alta presión y alta temperatura.

La válvula de compuerta API600 con pernos y junta de contrabrida  se utilizan ampliamente en entornos exigentes debido a las propiedades superiores de sus materiales:

• Refinación de petróleo y gas: aislamiento de líneas principales para petróleo crudo, productos refinados y unidades de procesamiento de hidrocarburos a alta temperatura.

• Generación de energía: sistemas de vapor y agua de alimentación de calderas en plantas térmicas y de energía que requieren un aislamiento robusto de alta presión.

• Plantas petroquímicas y químicas: manipulación de productos químicos corrosivos, ácidos y gases industriales donde la integridad completa del material desde la brida hasta la válvula es fundamental.

• Infraestructura de tuberías: Tuberías de transmisión de larga distancia que requieren conjuntos de bridas y válvulas preemparejados y listos para instalar.
