Una especificación incorrecta de la válvula conduce directamente a cuellos de botella en el sistema. Provoca un desgaste prematuro del asiento y, a menudo, provoca fallos catastróficos en las líneas. No puede permitirse estas interrupciones en las redes de fluidos críticos. Seleccionar la válvula correcta requiere alinear los datos dimensionales con precisión con umbrales operativos específicos. Las mediciones físicas deben coincidir perfectamente con la dinámica del flujo y los extremos ambientales. Esta alineación precisa evita fugas peligrosas y costosos tiempos de inactividad.
Esta guía proporciona los datos básicos que necesita para una implementación exitosa. Le ayudamos a hacer coincidir las dimensiones físicas de las válvulas, los requisitos de flujo y las tolerancias ambientales con su sistema de tuberías exacto. Seguir estos pasos garantiza una integración compatible y sin fugas en todas sus instalaciones. Cubriremos tablas de dimensiones estándar, límites de presión y temperatura, y marcos de validación esenciales para adquisiciones industriales. Aprenderá exactamente cómo especificar componentes con confianza y precisión.
Conclusiones clave
El tamaño va más allá del tamaño de la rosca: el tamaño exacto de la válvula de bola debe tener en cuenta el tamaño nominal de la tubería (NPS), el diámetro del orificio (puerto completo versus puerto estándar) y las dimensiones cara a cara.
La presión y la temperatura son codependientes: la presión nominal de una válvula de bola cae inversamente a medida que aumenta la temperatura del sistema; El material del asiento determina el techo operativo.
El coeficiente de flujo (Cv) dicta la eficiencia: el dimensionamiento únicamente según el diámetro de la tubería sin calcular el Cv requerido puede provocar cavitación o restricción del flujo.
La verificación es obligatoria: mida siempre tanto el diámetro interior (ID) como el diámetro exterior (OD) y verifique los estándares de rosca (NPT frente a BSPT) antes de la adquisición final.

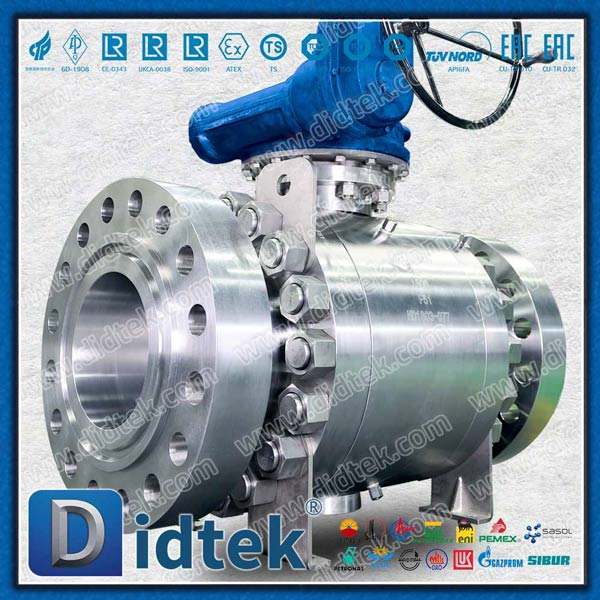

Tabla de tamaños de válvulas de bola estándar y datos dimensionales
Los ingenieros y compradores frecuentemente malinterpretan las convenciones sobre el tamaño de las tuberías. Comprender el tamaño nominal de la tubería (NPS) constituye la base para la selección adecuada de la válvula. NPS no equivale directamente al diámetro físico medible de una conexión de tubería o válvula. Más bien, sirve como número de referencia estandarizado. Por ejemplo, una válvula NPS de 1 pulgada no tiene exactamente un diámetro interno o externo de 1 pulgada. Utilizamos gráficos estandarizados para traducir esta referencia nominal en dimensiones físicas mensurables.
Para evitar conexiones incompatibles, los profesionales confían en matrices de referencia completas. Puede hacer una referencia cruzada de su NPS requerido con el diámetro exterior de la rosca (OD), el diámetro interior de la rosca (ID) y las roscas por pulgada (TPI) reales. Esta matriz garantiza un ajuste adecuado antes de que comience la instalación.
Más allá de las dimensiones de las roscas, las dimensiones entre caras desempeñan un papel fundamental en el diseño del sistema. Organizaciones como ASME y API regulan estos límites físicos. ASME B16.10, por ejemplo, estandariza la longitud total de las válvulas desde una conexión de extremo al otro. ¿Por qué son importantes estas dimensiones estándar cara a cara? Garantizan la intercambiabilidad. Si una válvula falla, puede colocar fácilmente una válvula de reemplazo en la tubería existente sin necesidad de cortar ni soldar carretes de tubería nuevos.
Las implicaciones del tipo de orificio también influyen en gran medida en sus elecciones dimensionales. Generalmente se elige entre configuraciones de puerto completo y de puerto reducido.
Puerto completo (diámetro estándar): la abertura de la bola interna coincide exactamente con el diámetro interno de la tubería. Esto crea una restricción de flujo cero. Los fluidos pasan suavemente, minimizando las caídas de presión.
Puerto reducido: el diámetro interno se estrecha, generalmente en un tamaño de tubería. Esto reduce el costo de los componentes y reduce la huella general. Sin embargo, introduce caídas de presión notables en el sistema.
Cómo medir y verificar el tamaño de la válvula de bola
Solicitar la especificación incorrecta desperdicia tiempo y recursos valiosos. Necesita una estrategia de ejecución estricta para evitar errores de integración. El tamaño adecuado de la válvula de bola exige protocolos de medición precisos, no estimaciones aproximadas.
Para ejecutar esto correctamente, reúna las herramientas necesarias. Debe utilizar calibradores digitales o de dial para medir el diámetro exterior (OD) y el diámetro interior (ID). También es obligatorio un calibre de paso estándar para verificar el número de hilos.
Siga estos pasos de medición estructurados:
Mida las roscas macho y hembra con precisión: utilice las mordazas exteriores de su calibre para roscas macho (OD). Utilice las mordazas interiores para roscas hembra (ID). Asegúrese de que la pinza quede perpendicular a las roscas.
Calcule el paso de la rosca: coloque un medidor de paso contra las roscas. Esto evita que las conexiones NPT (National Pipe Thread) y BSP (British Standard Pipe) no coincidan. NPT usa un ángulo de 60 grados, mientras que BSP usa un ángulo de 55 grados. Mezclarlos garantiza fugas.
Verifique la altura del vástago y la holgura del mango: mida la distancia desde la línea central hasta la parte superior del mango. La implantación de instalaciones se enfrenta con frecuencia a estrictas limitaciones espaciales. No verificar la holgura significa que es posible que los operadores no abran o cierren completamente la válvula.
El riesgo de implementación aumenta drásticamente cuando el personal utiliza herramientas inadecuadas. El uso de una regla o cinta métrica estándar en lugar de un calibrador digital frecuentemente genera discrepancias de 1/8" a 1/4". Incluso un error de lectura menor conduce directamente a subprocesos incompatibles e instalaciones retrasadas.
Evaluación de la especificación de la válvula de bola central
Una instalación exitosa requiere más que un ajuste físico. Debe utilizar un marco sólido de compatibilidad del sistema. Esto significa alinear las capacidades de las válvulas con la dinámica de fluidos y los entornos operativos desafiantes. Cada especificación de válvula de bola debe tener en cuenta los picos de presión, las temperaturas extremas y la exposición a sustancias químicas.
Comprender las clasificaciones de presión garantiza la seguridad operativa. Los estándares de la industria suelen utilizar designaciones WOG y CWP. WOG significa Agua, Petróleo y Gas. CWP significa Presión de trabajo en frío. Estas clasificaciones indican la presión máxima que maneja la válvula a temperatura ambiente (generalmente entre -20 °F y 100 °F). Debe mapear las sobrepresiones máximas de su sistema con los umbrales nominales máximos de la válvula. No base sus selecciones únicamente en las presiones operativas promedio.
PTFE (Teflón): Excelente resistencia química. Lo mejor para temperaturas moderadas de hasta aproximadamente 400 °F.
RTFE (Teflón Reforzado): Contiene fibras de vidrio o carbono. Maneja presiones y temperaturas ligeramente más altas que el PTFE estándar.
PEEK: Polímero de alto rendimiento. Tolera temperaturas severas (hasta 500 °F) y resiste la abrasión de manera efectiva.
Con asiento de metal: Diseñado para calor extremo y lodos abrasivos. Los asientos de metal soportan condiciones en las que los polímeros se derriten o se degradan.
Los límites de alta presión caen significativamente a altas temperaturas. Los compradores deben consultar la curva Presión-Temperatura (PT) del fabricante. Una válvula clasificada para 1000 PSI a temperatura ambiente podría contener con seguridad sólo 100 PSI a 350 °F. Siempre verifique la clasificación de presión de la válvula de bola en comparación con las temperaturas operativas máximas.
La selección del material de la carrocería y las molduras finaliza las especificaciones físicas. El latón funciona bien para aplicaciones básicas de agua y aire comprimido. El acero al carbono domina los entornos industriales que requieren umbrales de presión altos. El acero inoxidable proporciona la resistencia a la corrosión necesaria para productos químicos agresivos y procesos sanitarios.
Dimensionamiento del coeficiente de flujo (Cv) y escalabilidad del sistema
Depender únicamente de las dimensiones físicas ignora la dinámica de fluidos interna. Los ingenieros utilizan el coeficiente de flujo (Cv) para cuantificar la capacidad. Cv representa el volumen de agua (medido en galones por minuto a 60°F) que fluye a través de una válvula completamente abierta con una caída de presión de 1 psi.
¿Por qué es importante el Cv en la toma de decisiones? Elegir un componente basándose únicamente en un gráfico físico sin ejecutar un cálculo de Cv invita al desastre. Una válvula sobredimensionada proporciona un control de flujo deficiente. Por el contrario, una válvula de tamaño insuficiente restringe mucho el líquido. Esto priva al equipo aguas abajo del flujo necesario e induce una cavitación dañina.
Las consideraciones de cálculo de tamaño requieren datos operativos específicos. Debes reunir tres variables principales antes de calcular tu Cv objetivo:
Tasa de flujo: el volumen requerido de medio que pasa a través del sistema por minuto.
Gravedad específica: la densidad del fluido en comparación con el agua. El aire y los productos químicos pesados se comportan de manera muy diferente dentro de las tuberías.
Caída de presión aceptable: cuánta pérdida de presión puede tolerar su equipo aguas abajo.
Recomendamos aprovechar las calculadoras de ingeniería digitales para unir el tamaño físico con los requisitos de fluidos. Estas herramientas calculan la capacidad de flujo exacta necesaria. Una vez que encuentre el Cv requerido, seleccione un tamaño de orificio de válvula que cumpla o supere ligeramente ese valor matemático.
Lista de verificación de adquisiciones: evitar fallas comunes en las especificaciones
La fase de evaluación conlleva importantes responsabilidades de mitigación de riesgos. La identificación temprana de trampas comunes evita costosos rediseños. Muchos compradores piden accidentalmente conexiones incompatibles o especifican materiales vulnerables a la degradación química.
El cumplimiento y la autoridad garantizan la confiabilidad a largo plazo. Verifique siempre que los componentes cumplan con los estándares industriales relevantes. API 6D cubre válvulas de tuberías de manera efectiva. ASME B16.34 regula las clasificaciones de presión-temperatura y el espesor de pared. Si su aplicación involucra gas amargo, haga cumplir estrictamente el cumplimiento de NACE MR0175 para evitar el agrietamiento por tensión de sulfuro.
La preparación para la automatización afecta la escalabilidad futura. La operación manual funciona para configuraciones básicas, pero las instalaciones modernas automatizan cada vez más el control de flujo. Especifique válvulas con almohadillas de montaje ISO 5211. Esta almohadilla estandarizada le permite agregar actuadores neumáticos o eléctricos más adelante sin quitar el hardware de la tubería.
Utilice esta estricta lógica de preselección antes de emitir órdenes de compra:
Haga coincidir el tamaño físico: confirme NPS, tipo de rosca (NPT frente a BSPT) y perfil de orificio (completo frente a reducido).
Confirme la compatibilidad del material: compare los materiales del cuerpo y del asiento con la composición química exacta de su medio.
Valide las curvas PT: trace la presión máxima del sistema y la temperatura de funcionamiento más alta en la tabla de rendimiento del fabricante.
Solicite dimensiones CAD exactas: solicite a los fabricantes modelos 3D antes de realizar la compra. Verifique la longitud total, la altura del vástago y el espacio de giro del mango con respecto al diseño de sus instalaciones.
Conclusión
Depender de una única métrica, como el tamaño de la tubería, sigue siendo completamente insuficiente para la contratación industrial. Un enfoque de evaluación holístico combina dimensiones físicas precisas, métricas de flujo precisas y clasificaciones de materiales validadas. Ignorar cualquiera de estos pilares invita a fallas rápidas y graves riesgos de seguridad.
Anime a sus equipos de ingeniería y compras a recopilar datos operativos completos por adelantado. Reúna los parámetros Cv requeridos, tipo de medio exacto, sobrepresión máxima y temperatura máxima. Solicite a sus equipos que soliciten hojas de especificaciones específicas del fabricante y modelos CAD en 3D. Consulte siempre con ingenieros de aplicaciones para finalizar su lista corta. Este enfoque proactivo garantiza un control de fluidos seguro, conforme y altamente eficiente.
Preguntas frecuentes
P: ¿Cómo leo una tabla de tamaños de válvulas de bola estándar?
R: Para leer la tabla, busque el tamaño nominal de tubería (NPS) en la columna de la izquierda. Luego lee la fila para encontrar las dimensiones físicas mensurables. Estos incluyen el diámetro exterior (OD) real para roscas macho, el diámetro interior (ID) para roscas hembra y las roscas por pulgada (TPI). Esto traduce una etiqueta nominal en geometría física exacta.
P: ¿Cuál es la diferencia entre un puerto completo y un puerto estándar en el tamaño de la válvula?
R: Un puerto completo presenta un diámetro interno que coincide exactamente con la tubería conectada, lo que crea una restricción de flujo cero. Un puerto estándar (o puerto reducido) tiene un orificio interno restringido aproximadamente a un tamaño de tubería. Si bien los puertos estándar cuestan menos y ahorran espacio, inevitablemente introducen una caída de presión notable en el sistema.
P: ¿Cómo afecta la temperatura la clasificación de presión de una válvula de bola?
R: La tolerancia a la presión disminuye significativamente a medida que aumenta la temperatura del sistema. El material interno del asiento, como PTFE o PEEK, dicta principalmente esta curva operativa. Los compradores deben evaluar la tabla de presión-temperatura (PT) del fabricante para conocer los límites precisos. No confíe únicamente en la clasificación de presión de trabajo en frío (CWP) para aplicaciones con calefacción.
P: ¿Puedo usar una válvula NPT en una tubería BSP si la tabla de tamaños coincide?
R: No. Incluso si el tamaño nominal coincide perfectamente, el paso y el ángulo de la rosca difieren completamente. NPT presenta un ángulo de rosca de 60 grados con picos aplanados, mientras que BSP usa un ángulo de 55 grados con picos redondeados. Forzarlos a unirse daña la conexión, pela las roscas y garantiza graves fugas bajo presión.
