Tipos de válvulas de bola: una guía completa para diseños de válvulas de bola industriales

Los sistemas de tuberías industriales dependen en gran medida de un control preciso de fluidos para mantener operaciones seguras, eficientes y continuas. Seleccionar el diseño incorrecto de la válvula de bola a menudo genera emisiones fugitivas, caídas de presión excesivas, desgaste prematuro del asiento y costosos tiempos de inactividad del sistema. Estas fallas mecánicas comprometen la seguridad de los trabajadores y alteran gravemente el rendimiento operativo. Debe hacer coincidir cuidadosamente los requisitos únicos de su sistema de tuberías con la arquitectura de válvula adecuada para garantizar un rendimiento óptimo.

Esta guía proporciona un marco de evaluación a nivel de ingeniería para ayudarle a asignar parámetros específicos (como límites de presión, características de los medios y necesidades de control de flujo) al tipo de válvula industrial correcto. Aprenderá exactamente cómo los diseños estructurales, las dimensiones de los orificios internos y las configuraciones de los puertos influyen directamente en la dinámica de fluidos. También descubrirá cómo los diferentes estilos de ensamblaje de carrocería impactan sus flujos de trabajo de mantenimiento continuos. Antes de evaluar materiales de construcción especializados y métodos de actuación automatizados, los ingenieros deben definir claramente el diseño mecánico fundamental de la válvula para garantizar la confiabilidad a largo plazo.

Conclusiones clave

• La presión y el tamaño dictan el anclaje: los diseños flotantes sirven para aplicaciones de presión baja a media, mientras que los diseños de muñón son obligatorios para tuberías de alta presión y de gran diámetro.

• Los requisitos de flujo dictan el diámetro interior: los diseños de puerto completo eliminan las caídas de presión; Los puertos estándar ofrecen ahorros de costos cuando la restricción de flujo es aceptable.

• El mantenimiento dicta el estilo de la carrocería: las carrocerías de 3 piezas permiten el mantenimiento en línea, lo cual es fundamental para sistemas soldados o de alto tiempo de actividad.

• El enrutamiento del sistema dicta el número de puertos: los diseños de puertos múltiples (como una válvula de bola de tres vías) pueden reemplazar múltiples válvulas de dos vías para agilizar los diseños de tuberías.

Diseño estructural: válvulas de bola flotantes versus válvulas de bola de muñón

Al evaluar el amplio espectro de tipos de válvulas de bola , determinar el diseño estructural central constituye la base de su proceso de especificación. Te enfrentas a una elección binaria crítica desde el principio. La presión del sistema y el diámetro de la tubería determinan principalmente si necesita una configuración flotante o de muñón. Tomar la decisión equivocada en este caso afecta gravemente a la seguridad operativa y la longevidad mecánica.

Una válvula de bola flotante funciona según un principio notablemente simple pero efectivo. La bola permanece completamente suspendida dentro del medio fluido. Cuando está cerrada, la presión de la línea aguas arriba empuja físicamente la bola aguas abajo contra el anillo de asiento blando. Esta acción mecánica comprime el asiento y crea un sello hermético y sin burbujas. Estas válvulas destacan en sistemas de presión baja a media. Funcionan excepcionalmente bien para diámetros de tubería más pequeños que manejan medios limpios y no abrasivos. Sin embargo, conllevan distintas limitaciones mecánicas. A medida que aumentan las presiones del sistema, la fuerza que empuja la bola hacia el asiento aumenta exponencialmente. Esto crea una inmensa fricción, lo que conduce a un alto par de funcionamiento. Además, los picos repentinos de presión dañan fácilmente los asientos blandos, lo que hace que la válvula sea propensa a sufrir fugas.

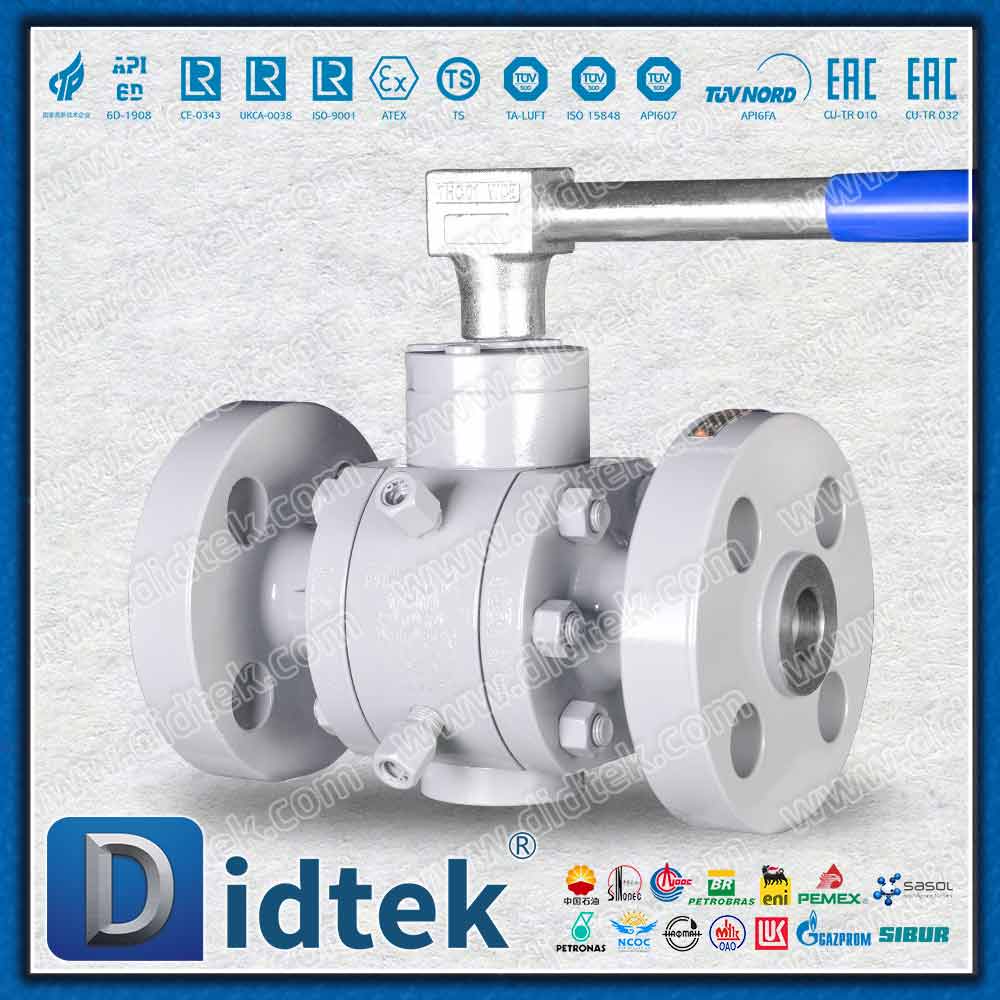

Por el contrario, una válvula de bola de muñón utiliza un mecanismo de sellado fundamentalmente diferente. La bola está anclada mecánicamente mediante ejes macizos tanto en la parte superior como en la inferior. Debido a que la bola permanece estacionaria sobre su eje, la presión de la línea mueve los asientos aguas arriba cargados por resorte contra la bola, en lugar de mover la bola misma. Este diseño estructural es absolutamente obligatorio para aplicaciones de alta presión, particularmente aquellas que exceden ASME Clase 600. También es esencial para tuberías de gran diámetro donde una bola flotante sería demasiado grande para operar de manera eficiente. Los soportes de muñón absorben cargas de presión masivas de forma segura. Proporcionan un perfil de par operativo mucho más bajo y altamente predecible. Esta previsibilidad los convierte en la opción ideal para sistemas que requieren una actuación automatizada precisa.

Diseño del orificio: puerto completo frente a puerto estándar

El diámetro interno de una válvula influye en gran medida en la dinámica del flujo del sistema. Evaluamos esta dimensión porque dicta la capacidad de flujo total, la eficiencia operativa y la velocidad del fluido. Elegir el diseño de orificio correcto garantiza que no obstruirá inadvertidamente la tubería ni introducirá turbulencias innecesarias.

Una válvula de bola de puerto completo presenta un orificio interno que coincide perfectamente con el diámetro interno de la tubería de conexión. Esta elección estructural fluida ofrece resultados específicos y mensurables. Garantiza una restricción de flujo cero en todo el cuerpo de la válvula. En consecuencia, elimina por completo las caídas de presión localizadas. Esta proporción de 1:1 también otorga a los operadores la capacidad de utilizar cerdos de limpieza mecánicos o herramientas de inspección a través de la línea sin obstrucciones. Los ingenieros especifican opciones de puerto completo principalmente para lodos, fluidos altamente viscosos y aplicaciones de flujo crítico que requieren un rendimiento máximo sin obstáculos.

Las válvulas de puerto estándar o reducido adoptan un enfoque diferente. Su orificio interno suele ser un tamaño de tubería más pequeño que la tubería de conexión. Esta reducción deliberada disminuye la huella física, el peso y el costo de fabricación de la unidad. La compensación implica mayores caídas de presión y la introducción de turbulencia de flujo localizada inmediatamente aguas abajo de la válvula. Estas válvulas sirven perfectamente en escenarios generales de transporte de líquidos y gases. Puede implementarlos de forma segura en tramos de tuberías largos donde una pequeña restricción de flujo no afecta negativamente la eficiencia general del sistema.

Configuración de puertos: válvulas de bola de dos vías versus válvulas de bola de tres vías

Las arquitecturas de tuberías complejas a menudo requieren que los ingenieros mezclen distintos flujos de medios o desvíen flujos a diferentes tanques de procesamiento. Los diseños tradicionales logran esto combinando múltiples válvulas de aislamiento en circuitos de automatización complejos y difíciles de mantener. La selección de configuraciones multipuerto simplifica directamente estos desafíos de ingeniería.

Las válvulas de dos vías representan el enfoque industrial estándar. Proporcionan aislamiento básico de encendido/apagado a través de una única entrada y una única salida. Forman la columna vertebral de la mayoría de las redes de control de fluidos, permitiendo que los medios viajen en línea recta.

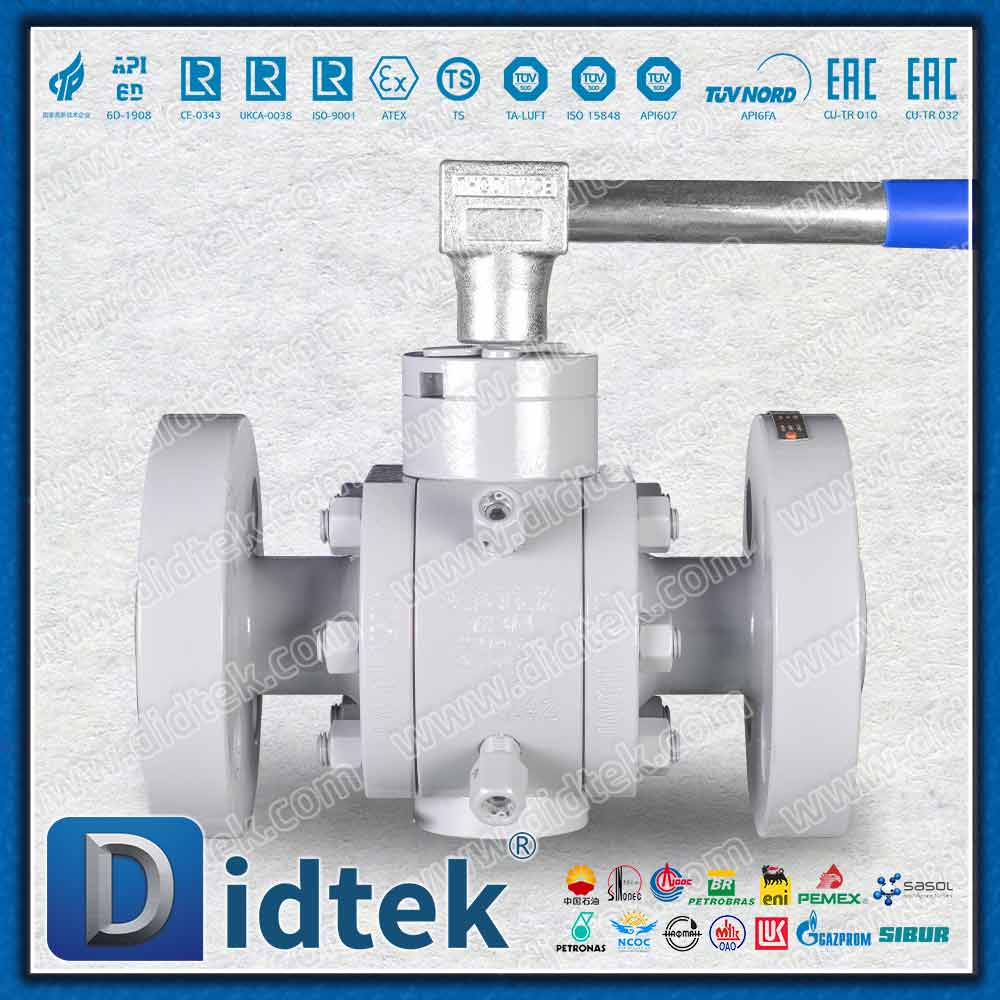

Cuando el enrutamiento del sistema se vuelve complejo, la integración de una válvula de bola de tres vías resulta muy ventajosa. Estas unidades reemplazan múltiples válvulas estándar, lo que reduce los posibles puntos de fuga y ahorra una valiosa huella espacial. Utilizan dos geometrías internas distintas:

• Puerto L (desvío): esta configuración interna dirige el flujo desde una entrada común a una de dos salidas separadas. Un giro de 90 grados de la manija cambia completamente la ruta del flujo mientras aísla el puerto utilizado anteriormente.

• Puerto T (mezcla/selección): este diseño ofrece mucha más versatilidad. Puede mezclar dos corrientes de entrada separadas en una única salida común. Alternativamente, puede permitir un flujo directo entre dos puertos opuestos mientras cierra completamente el tercer puerto perpendicular.

La implementación de diseños multipuerto conlleva riesgos operativos específicos. Debe programar los actuadores neumáticos o eléctricos con precisión. Una mala alineación durante las fases de transición de la rotación puede causar contaminación cruzada temporal entre corrientes. También puede provocar un punto muerto involuntario, donde la presión del fluido aumenta peligrosamente porque todos los puertos se bloquean momentáneamente.

Estilos de ensamblaje del cuerpo: 1 pieza, 2 piezas y 3 piezas

Los diseños de carcasas de válvulas influyen directamente en los métodos de instalación en campo y en los flujos de trabajo de mantenimiento del ciclo de vida. El estilo de ensamblaje de la carrocería determina la facilidad con la que los equipos de mantenimiento pueden acceder a los componentes internos cuando los asientos blandos eventualmente se desgastan. Evaluar esta dimensión requiere comprender la tolerancia de su instalación al tiempo de inactividad del sistema.

Las diferentes configuraciones de viviendas ofrecen distintos perfiles estructurales y realidades de implementación:

1. Cuerpo de 1 pieza: este diseño presenta una construcción de fundición sólida y unificada. Casi siempre contiene un orificio reducido para encajar los componentes internos a través de una abertura más pequeña. Ofrece el costo de compra inicial más bajo. Sin embargo, la consideración de implementación es cruda: es totalmente irreparable. Las instalaciones lo tratan como un componente desechable en caso de falla.

2. Cuerpo de 2 piezas: Representa la configuración industrial estándar. Divide la carcasa en dos secciones atornilladas o roscadas entre sí. Para reemplazar asientos desgastados o bolas dañadas, los equipos de mantenimiento deben retirar físicamente toda la unidad de la tubería. Funciona mejor para sistemas bridados o roscados donde el mantenimiento fuera de línea sigue siendo operativamente factible.

3. Cuerpo de 3 piezas: este diseño muy robusto presenta una sección central que alberga la bola y los asientos, flanqueada por dos tapas de extremo separadas. Las tapas de los extremos permanecen fijadas de forma segura al tubo adyacente. Durante el mantenimiento, los técnicos simplemente quitan algunos pernos y la sección central se abre para servicio inmediato. Esta implementación es absolutamente obligatoria para sistemas de tuberías soldadas. Permite un reemplazo rápido del sello en línea sin tener que cortar la tubería, lo que reduce enormemente el tiempo de inactividad crítico.

La matriz de selección tridimensional: tipo, material y conexiones finales

Los ingenieros deben integrar tipos de carrocerías estructurales con opciones metalúrgicas específicas y conexiones seguras. Este marco de decisión integral finaliza la especificación de la válvula. Al explorar varios tipos de válvulas de bola , mapear adecuadamente estas tres dimensiones garantiza un rendimiento confiable a largo plazo en condiciones exigentes.

Título: Material de la válvula y matriz de conexión

La selección de materiales depende completamente de la compatibilidad de los medios y de factores ambientales. El acero al carbono aborda eficazmente la presión extrema y el calor elevado. El acero inoxidable resiste corrosivos fuertes y mantiene la pureza. El latón sirve perfectamente para los circuitos de agua de servicios públicos de baja presión.

Las conexiones finales deben reflejar las realidades reales de la instalación en el piso de la fábrica. Las uniones bridadas dominan los sitios industriales pesados ​​porque soportan tensiones masivas y permiten un reemplazo rápido. Las conexiones roscadas se adaptan a aplicaciones comerciales estándar donde la soldadura supone un riesgo de incendio. Los extremos soldados satisfacen los requisitos absolutos de cero fugas, pero exigen cuerpos de válvula de 3 piezas para garantizar que el mantenimiento futuro siga siendo posible.

Riesgos de implementación y cumplimiento industrial

El control de flujo industrial exige un cumplimiento estricto e inquebrantable de estándares de ingeniería autorizados. Debe asegurarse de que todas las válvulas especificadas cumplan con los códigos API y ASME relevantes. API 608 y API 6D rigen el rendimiento mecánico y las pruebas de válvulas de tuberías de servicio pesado. ASME B16.34 dicta clasificaciones críticas de presión y temperatura basadas específicamente en el espesor y la composición del material de la carcasa. Ignorar estos estándares invita a fracasos catastróficos.

El diseño a prueba de incendios representa un requisito de seguridad importante en el procesamiento de hidrocarburos. Los ingenieros deben especificar válvulas que cumplan con API 607 ​​para cualquier aplicación de medios inflamables. Estas unidades especializadas cuentan con una arquitectura de dos asientos. Durante el funcionamiento normal, la bola sella contra los asientos blandos primarios de PTFE o TFM. Si un fuego externo eleva las temperaturas lo suficiente como para derretir estos asientos poliméricos, la bola se desplaza ligeramente hacia abajo. Luego se acopla a un asiento secundario de metal mecanizado. Este contacto metal con metal establece un sello de emergencia, evitando fugas masivas que de otro modo alimentarían el fuego.

Las emisiones fugitivas plantean otro riesgo regulatorio y de implementación importante. Las regulaciones ambientales modernas requieren una evaluación rigurosa de los diseños de empaquetaduras del vástago. Los prensaestopas estándar a menudo se aflojan debido a los ciclos térmicos y al desgaste mecánico, lo que permite que escapen gases tóxicos invisibles. Los diseños avanzados que utilizan lavadoras Belleville de carga dinámica resuelven este problema. Estas arandelas de resorte cónicas mantienen una presión dinámica constante sobre los materiales de empaque incluso cuando se desgastan durante miles de ciclos. Esta actualización de ingeniería ayuda a las instalaciones a cumplir con confianza las estrictas normas ISO 15848 o EPA para la contención de gases peligrosos.

Conclusión

Seleccionar la arquitectura de válvula ideal requiere un enfoque altamente metódico y disciplinado. Base su filtro inicial en los límites de presión y el tamaño de la tubería para determinar si un anclaje flotante o de muñón es apropiado. Siga esto analizando la dinámica de fluidos para decidir si un puerto completo o estándar respalda mejor su proceso. Finalmente, evalúe las necesidades de mantenimiento a largo plazo de sus instalaciones para finalizar la configuración correcta del estilo de carrocería.

Recomendamos encarecidamente a los ingenieros, instaladores de tuberías y equipos de adquisiciones que consulten directamente con un especialista en válvulas certificado o un ingeniero de aplicaciones. Traiga datos completos del sistema a esta conversación, incluida la química específica del medio, la presión operativa máxima y los parámetros de temperatura máxima. Dar este siguiente paso crucial garantiza un dimensionamiento preciso, verifica la compatibilidad química y ajusta con precisión cualquier requisito de actuación neumática o eléctrica antes de la instalación.

Preguntas frecuentes

P: ¿Cuál es la diferencia entre una válvula de bola flotante y una de muñón?

R: La principal diferencia radica en el mecanismo de anclaje interno. Una bola flotante se suspende directamente en el medio fluido y depende completamente de la presión de la línea aguas arriba para empujarla contra el asiento aguas abajo para sellar. Por el contrario, una bola de muñón está anclada mecánicamente mediante ejes macizos en la parte superior e inferior. La presión de la línea empuja los asientos cargados por resorte contra la bola estacionaria. Este diseño anclado es fundamental para gestionar de forma segura aplicaciones de alta presión y gran diámetro.

P: ¿Se puede utilizar una válvula de bola para estrangular el flujo?

R: Generalmente no. Los diseños estándar existen estrictamente para tareas de aislamiento de encendido/apagado. Usarlos para estrangular expone sus suaves asientos poliméricos a un flujo de alta velocidad. Esto crea una rápida erosión, caídas de presión localizadas y daños permanentes en el asiento, lo que provoca fugas internas. Sin embargo, las válvulas de bola con puerto en V especializadas cuentan con bolas con un contorno único diseñadas específicamente para modular el flujo de forma segura sin dañar las superficies de sellado.

P: ¿Qué significa "puerto completo" en una válvula de bola?

R: Un diseño de puerto completo significa que el diámetro interno de la válvula coincide con el diámetro interno exacto de la tubería de conexión. Esta relación perfecta de 1:1 garantiza que no haya restricción de flujo ni caída de presión a medida que pasa el fluido. También permite a los equipos de mantenimiento ejecutar cerdos de limpieza mecánicos o herramientas de inspección directamente a través de la tubería sin encontrar ninguna obstrucción estructural.

P: ¿Cómo se determina la conexión final correcta para una válvula de bola?

R: Las conexiones finales dependen directamente del material de la tubería, la presión nominal del sistema y las necesidades futuras de acceso para mantenimiento. Utilice conexiones roscadas simples para líneas comerciales pequeñas. Especifique extremos con bridas atornilladas para sistemas industriales de alta presión que requieren un sellado seguro pero una fácil extracción en el futuro. Elija conexiones soldadas para entornos permanentes, de alta vibración y sin fugas, combinándolas siempre con cuerpos de 3 piezas para un acceso vital para mantenimiento.
