La gestión de fluidos criogénicos conlleva riesgos operativos extremos en todas las instalaciones industriales. Los sistemas luchan constantemente contra la rápida contracción térmica y las peligrosas emisiones fugitivas. También se enfrenta a graves riesgos de seguridad debido a los gases en expansión atrapados. El abastecimiento de componentes para sistemas de gas natural licuado (GNL) o de gas industrial requiere una gran precisión. Debe ir mucho más allá de las especificaciones de válvulas estándar y adentrarse en la termodinámica especializada. Un enfoque convencional fracasará en estas condiciones tan duras.
Esta guía sirve como una herramienta integral de evaluación técnica. Los equipos de adquisiciones e ingeniería pueden utilizarlo para construir sistemas robustos de manejo de fluidos. Aprenderá cómo especificar la arquitectura exacta necesaria para el éxito. Garantizamos un funcionamiento estable y sin fugas a temperaturas de hasta -196 °C. Exploraremos mandatos estructurales, alineaciones de materiales precisas y marcos de prueba estrictos. Luego podrá implementar con confianza una infraestructura creada para ofrecer la máxima seguridad y confiabilidad.
Conclusiones clave
El diseño eficaz de una válvula criogénica se basa en mandatos estructurales específicos, como bonetes extendidos y mecanismos de alivio de la cavidad, para evitar el congelamiento del empaque y una sobrepresión catastrófica.
La evaluación de una válvula de bola de baja temperatura requiere alinear los materiales del asiento (p. ej., PCTFE, metal con metal) con medios específicos (GNL, nitrógeno líquido o hidrógeno) y clases de presión (hasta Clase 1500).
La confiabilidad del proveedor debe verificarse mediante pruebas de aceptación de fábrica rigurosas y verificables, principalmente pruebas de fugas de helio criogénicas según los estándares BS 6364 o API.
Los ángulos de instalación adecuados y los estrictos protocolos de mantenimiento no son negociables para mitigar el choque térmico y garantizar la integridad operativa a largo plazo.

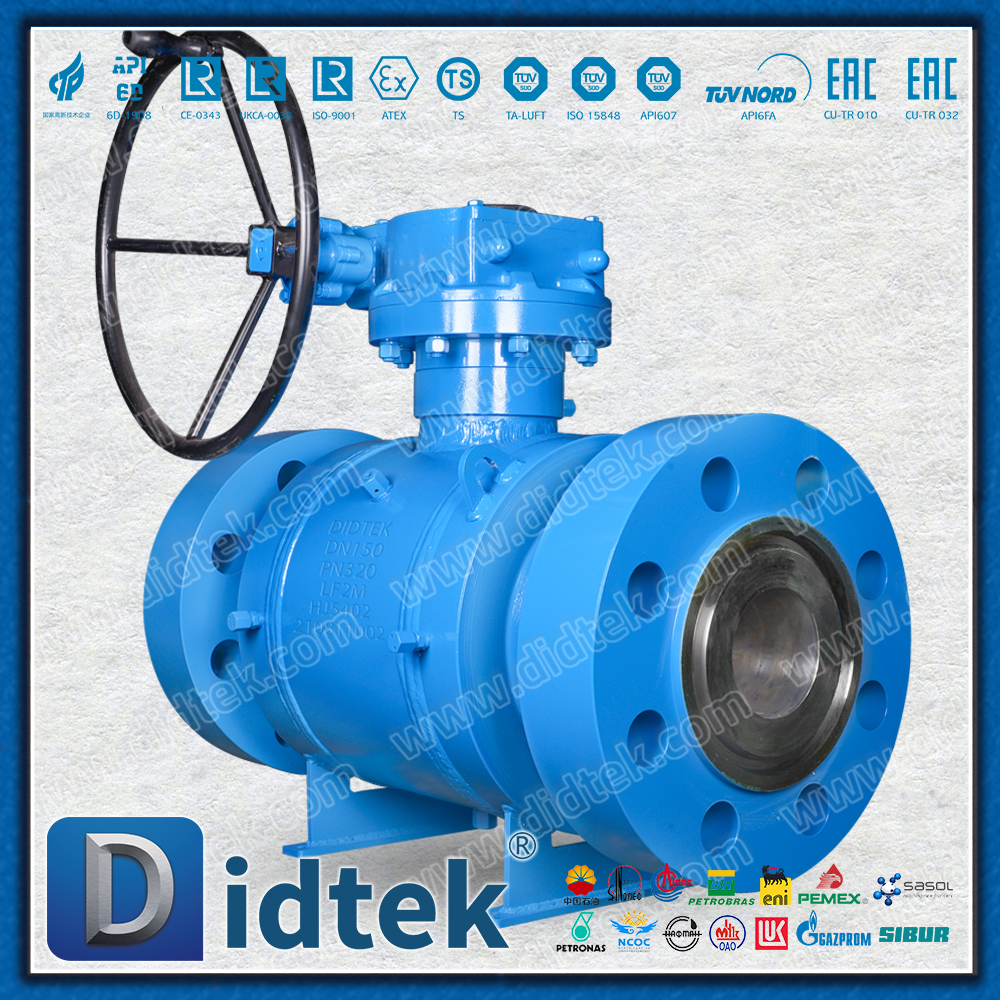

Realidades de ingeniería de una válvula de bola de baja temperatura
Las tuberías industriales exigen mecanismos de control resistentes para manejar cambios térmicos extremos. Las válvulas industriales estándar fallan rápidamente en ambientes helados. La fragilización del material provoca averías estructurales catastróficas. La contracción térmica extrema encoge los componentes metálicos de manera desigual en todo el conjunto. Estos cambios físicos provocan peligrosas fugas de líquidos. También provocan un tiempo de inactividad operativo masivo en toda la infraestructura crítica. La especificación de una adecuada válvula de bola de baja temperatura resuelve estas fallas críticas.
La física de la criogenia
Los fluidos como el GNL se encuentran a aproximadamente -162°C. Provocan cambios volumétricos drásticos en los componentes de válvulas estándar. Necesita tolerancias dimensionales precisas para manejar esta contracción continua del material. Debemos confiar en metalurgia especializada para la integridad estructural. Los aceros inoxidables austeníticos soportan excepcionalmente bien estos cambios extremos de temperatura. Mantienen su resistencia al impacto sin fracturarse bajo presión. El acero al carbono simplemente se rompe como el vidrio en condiciones similares. Los ingenieros deben tener en cuenta esta dinámica térmica durante el diseño del sistema.
Criterios de éxito
Un despliegue exitoso garantiza cero emisiones fugitivas durante la operación. Necesita un par predecible en condiciones de frío extremo. Los operadores no pueden permitirse mecanismos atascados durante las fases críticas de transferencia. Cada componente debe cumplir plenamente con los mandatos de seguridad de las instalaciones. El rendimiento confiable previene fallas catastróficas en entornos peligrosos. El equipo que elija debe ofrecer un aislamiento constante y sin fugas durante años.
Diseño de válvulas criogénicas: traducción de características en resultados operativos
No se puede comprometer la arquitectura interna al manipular líquidos congelados. El diseño eficaz de una válvula criogénica exige varios elementos estructurales no negociables. Cada característica se traduce directamente en un resultado operativo crítico. Saltarse estos mandatos de diseño provoca una falla mecánica inmediata. Debemos examinar de cerca estos cuatro mecanismos centrales.
Estructura de capó extendida: este componente alarga la carcasa vertical sobre la línea de fluido.
Alivio de presión de la cavidad: esta característica utiliza asientos de alivio automático para el control de la presión interna.
Mecanismos antiestáticos y a prueba de incendios: estos sistemas conectan a tierra los componentes internos de forma segura.
Empaquetadura del vástago con carga dinámica: este método de sellado utiliza energía dinámica del resorte para una presión continua.
Estructura de capó extendida
El capó extendido mantiene la empaquetadura del vástago alejada del fluido criogénico. Crea una columna de gas estancado dentro de la carcasa vertical. Esta capa de vapor aísla eficazmente la caja de embalaje. Evita que la humedad ambiental se congele alrededor del vástago en movimiento. La acumulación de hielo destruye rápidamente los sellos estándar. La estructura extendida mantiene la integridad dinámica del sello a largo plazo. Los operadores experimentan una actuación suave sin atascarse ni atascarse.
Alivio de presión de la cavidad (asientos con alivio automático)
El gas líquido atrapado representa un enorme peligro de explosión. Los fluidos criogénicos se expanden rápidamente cuando pasan a un estado gaseoso. El GNL se expande más de 600 veces su volumen líquido al calentarse. Esta explosión volumétrica romperá un cuerpo de válvula cerrado estándar. Los asientos con alivio automático evitan por completo este catastrófico evento de sobrepresión. Se flexionan ligeramente para ventilar el exceso de presión hacia la tubería aguas arriba. Esta acción protege la integridad estructural del sistema circundante.
Mecanismos antiestáticos y a prueba de incendios
La fricción del fluido genera una importante electricidad estática durante las operaciones de transferencia. Un mecanismo antiestático garantiza una conexión a tierra continua del vástago y la bola. Esto evita la generación de chispas letales en entornos explosivos de GNL. Elimina por completo el riesgo de ignición accidental. Además, los diseños a prueba de incendios mantienen capacidades básicas de cierre durante incendios externos. Los sellos secundarios de grafito se activan si los asientos primarios de polímero se derriten. Esta contención limita el suministro de combustible a un incendio activo.
Empaquetadura del vástago con carga dinámica
El ciclo térmico hace que los materiales de embalaje tradicionales se degraden y encojan. La empaquetadura del vástago con carga dinámica compensa este desgaste continuo automáticamente. Los resortes Belleville aplican una presión constante hacia abajo sobre los anillos de sellado. Este mecanismo mantiene un sello dinámico sin ajuste manual constante. Los equipos de mantenimiento ahorran innumerables horas en el reapriete manual. La planta evita peligrosas emisiones fugitivas durante cambios drásticos de temperatura.
Tabla: Características arquitectónicas y resultados operativos
Característica de diseño
Función de ingeniería primaria
Resultado operativo
Capó extendido
Crea una columna de vapor aislante.
Previene la congelación del vástago y fallas en el sello
Asientos con alivio automático
Ventilaciones atrapadas gases en expansión
Previene la ruptura explosiva del cuerpo.
Dispositivos antiestáticos
Puesta a tierra de las piezas móviles internas
Elimina los riesgos de ignición inducida por chispas.
Embalaje con carga viva
Aplica presión dinámica continua
Garantiza cero emisiones fugitivas en el tiempo
Escenarios de aplicación: GNL frente a separación de aire frente a hidrógeno
Los diferentes líquidos de congelación presentan desafíos químicos y térmicos únicos. Debe adaptar el equipo específicamente al medio que fluye. Un enfoque generalizado conduce a la contaminación o al fallo rápido de los componentes.
Elección de una válvula de bola para GNL (Terminales y Licuefacción)
Los entornos de gas natural licuado exigen una durabilidad extrema y un cumplimiento estricto. Para especificar una válvula de bola de GNL es necesario centrarse en las capacidades de alta presión. Las instalaciones a menudo requieren clasificaciones de presión de Clase 150 a Clase 1500. Estas tuberías requieren un sellado bidireccional robusto para los brazos de carga. Las certificaciones marítimas y de terminales son absolutamente obligatorias para el despliegue. El equipo debe resistir la dura corrosión costera junto con temperaturas internas de congelación.
Unidades de separación de aire (nitrógeno/oxígeno líquido)
Las unidades de separación de aire procesan nitrógeno líquido y oxígeno líquido de forma rutinaria. Los sistemas de oxígeno líquido requieren protocolos estrictos de limpieza con oxígeno antes de su instalación. Las fábricas deben desengrasar perfectamente todos los componentes internos. Incluso los residuos microscópicos de hidrocarburos provocarán una combustión espontánea al entrar en contacto. Estas unidades dan prioridad a los materiales de pureza ultraalta. Exigen tolerancias absolutas de cero fugas para evitar la contaminación cruzada. La fabricación de precisión garantiza una seguridad total en estos entornos volátiles.
Sistemas de hidrógeno líquido
El hidrógeno líquido funciona a temperaturas increíblemente bajas que alcanzan los -253°C. Requiere opciones metalúrgicas altamente especializadas para la seguridad. Las moléculas de hidrógeno penetran fácilmente en los metales estándar. Esta permeación provoca una grave fragilización por hidrógeno con el tiempo. Los ingenieros deben utilizar tecnologías de sellado avanzadas más allá de los parámetros estándar de GNL. Las aleaciones únicas y los polímeros especializados se vuelven obligatorios para estas aplicaciones. Debe obtener datos de pruebas rigurosos antes de autorizar los despliegues de hidrógeno.
Evaluación y selección de válvulas de bola criogénicas
Los equipos de adquisiciones necesitan un método sistemático para la evaluación de proveedores. La selección confiables de válvulas de bola criogénicas requiere una verificación estricta del material. También debe analizar cuidadosamente las configuraciones mecánicas y las características del flujo.
Protocolos de selección de materiales
Los materiales del cuerpo deben sobrevivir a caídas drásticas de temperatura sin romperse. Los aceros inoxidables austeníticos proporcionan la resistencia al impacto necesaria. Debe especificar grados como 304/304L o 316/316L de manera consistente. Estas aleaciones funcionan perfectamente en condiciones de congelación. Los materiales de los asientos dictan sus capacidades de aislamiento. PCTFE (comúnmente conocido como Kel-F) sirve como polímero criogénico estándar. Mantiene la estabilidad mecánica mejor que el PTFE tradicional. Los diseños especializados con asientos metálicos funcionan mejor para aplicaciones abrasivas o de ciclo alto. Resisten el desgaste causado por cristales de hielo microscópicos o escombros.
Configuraciones de entrada superior versus entrada lateral versus configuraciones de tres piezas
La configuración mecánica determina su estrategia de mantenimiento a largo plazo. Se prefieren los diseños de entrada superior para el mantenimiento en línea. Los técnicos pueden acceder a los componentes internos sin quitar la carcasa de la tubería. Esta característica suele ser necesaria en tramos de tuberías de GNL soldadas. La remoción es imposible en estas instalaciones permanentes. Las configuraciones de entrada lateral o de tres piezas ofrecen alternativas rentables. Funcionan perfectamente para aplicaciones terminales o patines de fácil acceso. Puede desatornillarlos rápidamente durante las paradas programadas de la planta.
Características de tamaño y flujo
Los ingenieros deben evaluar los valores de Cv durante la fase de diseño inicial. El tamaño adecuado minimiza la caída de presión en las líneas de transferencia críticas. Un diseño de paso total proporciona un flujo sin restricciones para una máxima eficiencia. Previene turbulencias de fluidos y caídas de presión localizadas. Los diseños de diámetro reducido ahorran espacio y costos de material. Sin embargo, introducen ligeras restricciones de flujo en el sistema. Debe equilibrar los requisitos de flujo con las limitaciones espaciales en el patín de la tubería.
Gráfico: Comparación de configuraciones
Tipo de configuración
Acceso de mantenimiento
Mejor escenario de aplicación
Entrada superior
Reparable en línea
Tuberías permanentes de GNL totalmente soldadas
Entrada lateral (2 piezas)
Requiere eliminación de línea
Terminales de carga bridados accesibles
Tres piezas
Reparable abatible
Patines compactos para procesamiento de gas
Riesgos de cumplimiento, pruebas e implementación
Un componente mal fabricado pasará las pruebas ambientales pero fallará en el campo. Debe exigir pruebas empíricas de su rendimiento en frío extremo. Confiar en las afirmaciones básicas del fabricante conlleva riesgos de implementación catastróficos.
Estándares de prueba cruciales (evidencia de confiabilidad)
Las pruebas separan los equipos aceptables de los riesgos peligrosos. Debe insistir en el cumplimiento de BS 6364, MSS SP-134 o ISO 21011. Estos marcos definen protocolos de prueba estrictos para congelar aplicaciones. Exija documentación verificable de las pruebas de fugas criogénicas de helio. Los fabricantes sumergen el equipo en nitrógeno líquido para este procedimiento. Luego utilizan gas helio para detectar rutas de escape microscópicas. No acepte pruebas de agua o aire ambiente como sustitutos. Una válvula de bola criogénica debe demostrar su integridad bajo temperaturas operativas reales.
Consideraciones y riesgos de implementación
Una instalación incorrecta destruye incluso los equipos de más alta calidad. Los ángulos de instalación representan un punto crítico de falla. Los capós extendidos deben instalarse verticalmente. A veces se puede operar dentro de un ángulo máximo estricto, generalmente de 15 a 45 grados. Exceder este ángulo permite que el líquido congelado llegue a la caja de empaque. La columna de gas aislante colapsa inmediatamente. El choque térmico representa otro riesgo enorme durante la puesta en servicio. Los procedimientos inadecuados de enfriamiento provocan una grave deformación del asiento. Los operadores deben introducir fluidos congelantes gradualmente para normalizar las temperaturas internas de manera segura.
Lista de verificación de evaluación de proveedores
Proteja sus instalaciones investigando sin piedad a los socios fabricantes. Utilice esta lista de verificación durante su fase de adquisición:
Evalúe plazos de entrega realistas para la fundición de aleaciones especializadas.
Exija disponibilidad de dibujos dimensionales detallados para la integración de patines.
Verificar la trazabilidad completa de los materiales a través de MTR (Material Test Reports) certificados.
Revise los antecedentes comprobados en entornos de GNL de alto riesgo.
Confirmar las capacidades internas de prueba de fugas de helio.
Conclusión
La especificación de sistemas de control de fluidos congelantes requiere equilibrar la física térmica y la ciencia de los materiales. Debe exigir un estricto cumplimiento de los materiales y datos de prueba verificables. Las soluciones estándar no pueden sobrevivir a los cambios volumétricos de los gases licuados. Base sus decisiones finales en la capacidad del proveedor para demostrar el cumplimiento de los estándares. Asegúrese de que los materiales del asiento coincidan exactamente con su medio específico. Priorizar la integridad estructural de los diseños de relieve de cavidad y capó extendido.
Sus próximos pasos deberían implicar una colaboración técnica proactiva. Anime a sus equipos de compras a consultar directamente con ingenieros de aplicaciones. Solicite dibujos técnicos detallados al principio de la fase de planificación. Envíe solicitudes de cotización precisas que detallen sus matrices exactas de presión y temperatura. Tomar estas acciones garantiza un entorno industrial seguro, confiable y libre de fugas.
Preguntas frecuentes
P: ¿Cuál es la diferencia entre una válvula de bola estándar y una válvula de bola criogénica?
R: Las principales diferencias implican metalurgia especializada y características estructurales únicas. Las aplicaciones de congelación requieren aceros inoxidables austeníticos en lugar de acero al carbono estándar para evitar la fragilidad. Además, necesita un capó extendido para proteger el embalaje. También se requieren características obligatorias de alivio de la cavidad para evitar explosiones internas por gases en expansión.
P: ¿Por qué es obligatorio el alivio de la presión de la cavidad en una válvula de bola de GNL?
R: El gas licuado atrapado se expande significativamente cuando se calienta. El GNL se expande más de 600 veces su volumen líquido durante este cambio de fase. Sin un mecanismo de alivio automático, este pico masivo de presión inevitablemente romperá el cuerpo de la válvula y provocará un incidente de seguridad catastrófico.
P: ¿Se pueden instalar válvulas de bola criogénicas horizontalmente?
R: Generalmente no. El capó extendido debe estar orientado en posición vertical. Esta posición vertical atrapa el vapor de forma eficaz, creando una columna de gas aislante. Instalarlo horizontalmente permite que el líquido congelado llegue al vástago. Esto congela instantáneamente el sello del empaque y destruye el mecanismo.
P: ¿Cuál es el material del asiento estándar para aplicaciones a -196 °C?
R: PCTFE, comúnmente conocido como Kel-F, sirve como estándar de la industria. Posee una estructura molecular única. Esto le permite mantener una estabilidad mecánica excepcional y propiedades de sellado confiables incluso a temperaturas extremadamente bajas.
