Válvulas de bola a prueba de incendios: requisitos API 607 ​​y API 6FA

Especificar un estándar de prueba de fuego incorrecto puede provocar auditorías de seguridad fallidas, responsabilidades de seguro graves o riesgos catastróficos para la planta. Los ingenieros y los equipos de adquisiciones enfrentan una inmensa presión para seleccionar hardware de tuberías que cumpla con las normas en plazos estrictos. Un punto común de confusión surge de la superposición y distinciones sutiles entre API 607, API 6FA y las afirmaciones de marketing generales de 'seguridad contra incendios' que se encuentran en los catálogos de proveedores. Depender de descripciones vagas de los productos en lugar de resultados de pruebas rigurosos y certificados compromete directamente la seguridad de las instalaciones. Esta guía proporciona un marco claro y basado en evidencia para evaluar, especificar y adquirir válvulas de bola certificadas a prueba de incendios . Aprenderá a decodificar estándares de prueba complejos, detectar afirmaciones engañosas de los proveedores y hacer coincidir las credenciales correctas de la válvula con las condiciones específicas de su proceso. Armado con este conocimiento, su equipo puede navegar con confianza mientras garantiza la máxima seguridad operativa.

Conclusiones clave

• "Seguro contra incendios por diseño" no es equivalente a "certificado como seguro contra incendios". Las pruebas independientes realizadas por testigos de terceros son obligatorias para el cumplimiento.

• API 607 ​​es el estándar para válvulas de cuarto de vuelta con asiento blando, lo que la convierte en la norma predeterminada para la mayoría de las aplicaciones petroquímicas y de refinación posteriores.

• API 6FA está diseñado para válvulas API 6A y 6D, que a menudo se aplican a válvulas con asiento metálico o aplicaciones aguas arriba/cabeza de pozo.

• El departamento de adquisiciones siempre debe verificar las calificaciones de escala del fabricante; una prueba en un tamaño de válvula/clase de presión solo califica una gama específica de válvulas relacionadas.

¿Qué constituye un verdadero diseño a prueba de incendios?

Debemos distinguir las válvulas industriales estándar de aquellas diseñadas específicamente para evitar que se alimente un incendio. Cuando un incendio devora una instalación de oleoductos, la temperatura ambiente se dispara en cuestión de minutos. Los sellos blandos comunes se derriten rápidamente bajo este estrés térmico extremo. Esta falla catastrófica libera medios de proceso inflamables directamente al medio ambiente. Alimenta el infierno y aumenta el peligro exponencialmente. Un verdadero diseño a prueba de incendios se basa en redundancias mecánicas robustas y cuidadosamente diseñadas. Estas redundancias garantizan la contención incluso cuando los componentes elastoméricos primarios se vaporizan por completo.

Los requisitos mecánicos básicos incluyen:

• Sello secundario de metal con metal: los asientos blandos primarios están hechos de materiales como PTFE o PEEK. Estos plásticos se degradan rápidamente bajo calor extremo. A medida que el asiento blando se quema, la presión de la tubería empuja la bola corriente abajo. La bola presiona firmemente contra un labio metálico mecanizado con precisión en el cuerpo de la válvula. Esta acción crea un sello secundario crítico de metal con metal. Mantiene un cierre confiable y detiene el flujo de fluidos peligrosos.

• Prevención de fugas externas: contener los medios internos representa sólo la mitad de la batalla. También se deben evitar fugas atmosféricas externas a través del vástago de la válvula y las juntas del cuerpo. Los ingenieros utilizan empaquetaduras de grafito de alta temperatura dentro del área del vástago. También implementan juntas de cuerpo especializadas entre los segmentos de la carcasa de la válvula. Las juntas de grafito y acero inoxidable enrolladas en espiral destacan en esta aplicación. Mantienen una estricta integridad estructural y contienen medios sometidos a una inmensa expansión y contracción térmica.

• Dispositivos antiestáticos: los fluidos que fluyen generan rutinariamente electricidad estática invisible dentro de la tubería. Las líneas de medios volátiles requieren mecanismos de conexión a tierra robustos para evitar la ignición por chispas estáticas. Los dispositivos antiestáticos suelen tener pasadores metálicos accionados por resorte. Estos pasadores conectan la bola giratoria y el vástago de la válvula directamente al cuerpo de la válvula estacionaria. Esta continuidad eléctrica continua disipa de forma segura la acumulación estática peligrosa en la tierra del sistema de tuberías.

Mejor práctica: Verifique siempre las dimensiones del labio metálico secundario durante las pruebas de aceptación en fábrica. Un labio mal mecanizado no logrará sellar adecuadamente una vez que desaparezca el asiento primario.

Error común: No asuma que el empaque de grafito estándar equivale automáticamente a seguridad contra incendios. El empaque debe funcionar en conjunto con el labio metálico secundario para lograr una contención total.

API 607 ​​frente a API 6FA: navegando por los estándares de prueba

Los requisitos de las instalaciones dictan su estándar de prueba exacto. Debe evaluar tanto los mandatos de cumplimiento como la adecuación de la aplicación. Los ingenieros suelen tener dificultades para elegir entre API 607 ​​y API 6FA. Deconstruir los parámetros específicos de cada estándar aclara el proceso de decisión.

Especificaciones de la válvula de bola API 607

La norma API 607 ​​se dirige específicamente a válvulas de un cuarto de vuelta que cuentan con mecanismos de asiento blando no metálicos. La rigurosa prueba implica una quemadura sostenida de 30 minutos. Las temperaturas de las llamas oscilan agresivamente entre 750°C y 1000°C. Posteriormente, los técnicos someten la válvula incandescente a un enfriamiento forzado con agua. Esto simula el choque térmico repentino de la intervención de una manguera contra incendios. El éxito exige un cumplimiento estricto de los límites de fugas a través del asiento durante la fase de combustión. También limita estrictamente las fugas externas después del enfriamiento. Una válvula de bola API 607 ​​domina los entornos petroquímicos posteriores. Las refinerías dependen de ellos para un aislamiento de emergencia confiable.

Especificaciones de la válvula de bola API 6FA

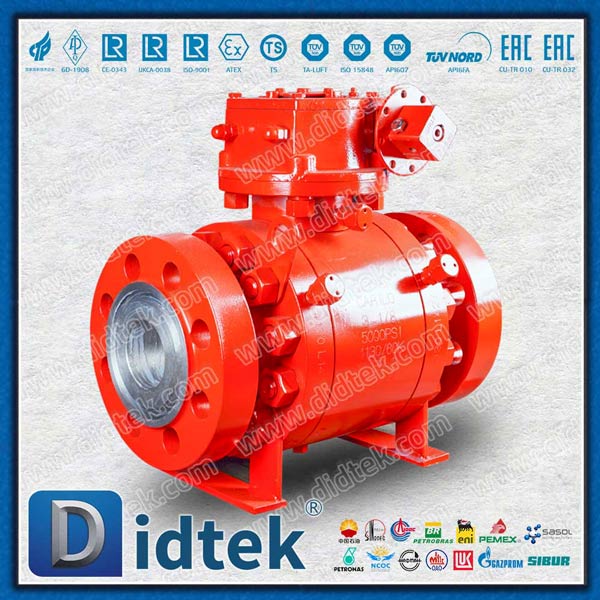

Por el contrario, el estándar API 6FA se dirige principalmente a las válvulas API 6A y API 6D. Suelen ser diseños con asientos metálicos o configuraciones especializadas aguas arriba. La exposición térmica coincide estrechamente con el protocolo 607. Sin embargo, difiere ligeramente en los protocolos de enfriamiento críticos. Las presiones de prueba y los requisitos de pruebas operativas posteriores a la combustión también varían significativamente. Al adquirir una válvula de bola API 6FA , se adapta estrechamente a las exigentes demandas de extracción aguas arriba. Las bocas de pozo y los oleoductos de crudo pesado dependen de esta certificación específica.

Equivalencia entre estándares

Los equipos de adquisiciones globales a menudo hacen referencia a la norma ISO 10497 para obtener equivalencia internacional. Esta norma internacional actúa como un puente crucial. Se alinea muy estrechamente con los protocolos API. La utilización de ISO 10497 agiliza los esfuerzos de abastecimiento transfronterizo. Permite que las instalaciones mantengan líneas de base de seguridad unificadas en múltiples sitios internacionales.

Cuadro comparativo de estándares: API 607 ​​frente a API 6FA

Cómo especificar la válvula de bola a prueba de incendios adecuada para su proceso

Alinear el estándar elegido con su entorno operativo sigue siendo absolutamente fundamental. Debe hacer coincidir la solución de ingeniería con las condiciones exactas del campo. Una especificación incorrecta compromete todo el circuito de seguridad.

Aguas arriba versus aguas abajo

Predeterminado a API 607 ​​para servicios públicos de planta y procesos de refinación posteriores. Estas áreas específicas aguas abajo utilizan en gran medida componentes de cuarto de vuelta con asiento blando. Los asientos blandos ofrecen un excelente cierre diario sin burbujas. Por el contrario, especifique API 6FA para aplicaciones exigentes en tuberías y bocas de pozo. Los entornos upstream exigen la arquitectura más resistente que se encuentra en los diseños API 6D. Los medios suelen contener arenas abrasivas o crudo a alta presión.

Limitaciones del material del asiento

El material de su asiento seleccionado dicta directamente el camino de certificación necesario. Los asientos blandos requieren pruebas API 607 ​​porque se derriten intencionalmente durante el incendio. La prueba física demuestra que el labio metálico secundario diseñado funciona correctamente bajo presión. Los asientos de metal se comportan de manera completamente diferente en caso de incendio. No se derriten ni se vaporizan. Por lo tanto, las válvulas con asiento metálico suelen seguir los protocolos API 6FA. Dependen del sello metálico primario que mantiene la integridad a pesar de la expansión térmica masiva.

Clase de presión y dimensionamiento (escalabilidad)

Comprender las reglas de escalado de API evita errores de adquisición desastrosos. Debe verificar cuidadosamente las calificaciones de escala del fabricante.

1. Reconocer suposiciones transparentes: los compradores a menudo asumen erróneamente que un certificado cubre todo el catálogo de un proveedor. Éste es un error peligroso.

2. Comprenda los límites básicos de las pruebas: probar una sola válvula Clase 300 de 2 pulgadas no aprueba ciegamente todos los tamaños. Sólo califica una gama muy específica de válvulas relacionadas.

3. Verifique los tamaños adyacentes: las reglas de escala API dictan que el prototipo probado solo califica válvulas de un tamaño más pequeño y dos tamaños más grandes.

4. Compruebe los límites de las clases de presión: la certificación generalmente califica la clase de presión probada y una clase superior. Rara vez califica para clases de presión más bajas.

5. Solicite documentación específica: confirme siempre que el tamaño exacto y la clase de presión que desea comprar se encuentren claramente dentro del rango de escala calificado.

Evaluación de reclamaciones de fabricantes y mitigación del riesgo de adquisiciones

Debemos auditar a los proveedores cuidadosa y metódicamente. Evitar productos que no cumplen con las normas requiere un enfoque escéptico y altamente basado en evidencia. El mercado industrial incluye tanto fabricantes premium como operadores económicos.

"Diseñado para" frente a "Certificado"

Muchos catálogos de proveedores afirman audazmente que una válvula está "diseñada según" estándares de seguridad contra incendios. Esta frase no tiene ningún peso legal. Representa una mera tontería de marketing diseñada para impulsar las ventas. El verdadero cumplimiento requiere la palabra específica "certificado". Debe rechazar inmediatamente las afirmaciones vagas de marketing. Exija documentación sólida e innegable. La distinción legal y de seguridad entre estos dos términos es fundamental. Una válvula "diseñada para" nunca se ha enfrentado realmente a un infierno de 1000°C.

Testigos de terceros

La autocertificación por parte del fabricante nunca es suficiente. Necesita pruebas concretas de autoridades independientes y reconocidas. Busque sellos oficiales y firmas de organismos respetados. Organizaciones como DNV, Lloyd"s Register o TÜV proporcionan la validación necesaria. Sus inspectores se paran físicamente y observan cómo se desarrolla la prueba de quemado. Garantizan que el procedimiento siguió el estricto protocolo API sin desviaciones. Su firma transforma la afirmación de un fabricante en un hecho probado y confiable.

MTR y trazabilidad del calor

La posesión de un certificado válido por sí sola sigue siendo insuficiente. La válvula física entregada en su sitio debe coincidir exactamente con el prototipo probado. Esto significa verificar rigurosamente los informes de pruebas de materiales (MTR) a su llegada. Garantice una estricta trazabilidad térmica para cada componente importante que retiene la presión. Las propiedades metalúrgicas, la calidad de la fundición y las dimensiones del diseño deben alinearse perfectamente con el sujeto de prueba original. Incluso un pequeño cambio en el material de fundición de la carrocería anula la garantía de seguridad contra incendios.

Mejores prácticas: siempre haga una referencia cruzada de los números de calor estampados en el cuerpo de la válvula con los documentos MTR proporcionados.

Error común: nunca acepte un certificado de cumplimiento genérico en lugar de un informe real de un testigo externo.

Consideraciones de implementación y realidades de mantenimiento

Las adquisiciones representan solo el primer paso en el ciclo de vida. Las lecciones de implementación basadas en la experiencia revelan lo que realmente sucede después de la instalación. Los equipos de mantenimiento deben respetar diligentemente los estándares certificados.

Dinámica de par y actuación

Una válvula de bola certificada a prueba de incendios funciona de manera diferente a una estándar. La empaquetadura de grafito especializada crea una fricción mecánica significativa. Esta fricción aumenta drásticamente el par de funcionamiento básico del vástago de la válvula. Al dimensionar actuadores neumáticos o eléctricos automatizados, se debe tener en cuenta este mayor requisito de par. De no hacerlo, se producirá una actuación con poca potencia. La válvula puede detenerse a mitad de carrera durante una parada de emergencia crítica.

Protocolos posteriores al incendio

Los procedimientos operativos estándar deben ser implacables con respecto a los equipos expuestos. Si se produce un incendio localizado, no se pueden salvar las válvulas expuestas. Incluso si parecen estructuralmente intactos, el estrés térmico extremo altera su metalurgia interna. El fuerte calor arruina el estado de los resortes y distorsiona el atornillado de la carrocería. Debe eliminarlos, aislarlos y reemplazarlos por completo. Nunca intente reconstruir o reutilizar una válvula expuesta al fuego en un sistema de presión.

Riesgos de mantenimiento de rutina

Las paradas de planta presentan un peligro oculto e importante. A veces, los técnicos sustituyen empaquetaduras que no son OEM o juntas tóricas genéricas para ahorrar tiempo. Esta acción anula legalmente la certificación de seguridad contra incendios al instante. Debe exigir el uso de piezas de repuesto OEM exactas. Cualquier desviación del diseño original probado anula la garantía de seguridad. Un anillo de grafito ligeramente más barato podría provocar una fuga externa catastrófica durante una emergencia real.

Conclusión

Especificar estos activos de seguridad críticos requiere una diligencia profunda y metódica. Debe alinear con precisión los medios de proceso, el material del asiento y los estándares API. Los errores en este proceso de especificación exponen a las instalaciones, al personal y a las comunidades locales a peligros inaceptables. La verdadera seguridad depende de hechos verificados, no de suposiciones de marketing.

Al evaluar proveedores potenciales, comience siempre con pruebas contundentes. Recomendamos solicitar inmediatamente un MTR de muestra para el producto previsto. Solicite el certificado de prueba API actual que coincida con su tamaño y clase de presión específicos. Finalmente, exigir el correspondiente informe testimonial tercero. Estos tres documentos críticos constituyen su defensa definitiva contra adquisiciones que no cumplen con las normas. Garantizan que sus instalaciones permanezcan seguras en las condiciones más extremas imaginables.

Preguntas frecuentes

P: ¿Se puede utilizar una válvula de bola API 607 ​​en una aplicación API 6FA?

R: Generalmente no. Si bien las exposiciones térmicas son similares, los alcances estructurales y de desempeño difieren. API 607 ​​apunta a válvulas de cuarto de vuelta con asiento blando, mientras que API 6FA apunta a equipos upstream API 6A y 6D. Cualquier sustitución requiere una estricta aprobación de ingeniería y verificación de compatibilidad cruzada.

P: ¿Es una válvula de bola montada sobre muñón inherentemente segura contra incendios?

R: No. Un diseño de muñón proporciona un excelente rendimiento a alta presión pero no garantiza la seguridad contra incendios. Sin el labio metálico secundario diseñado, los sellos de grafito especializados y los dispositivos antiestáticos, una válvula de muñón estándar fallará durante un incendio. La verdadera seguridad contra incendios requiere ingeniería y certificación deliberadas.

P: ¿Son direccionales las pruebas de seguridad contra incendios?

R: Sí, las pruebas estándar son direccionales. Las válvulas generalmente se prueban en la dirección de mayor riesgo o flujo normal. Para aplicaciones bidireccionales, la válvula debe pasar la prueba de fuego en ambas direcciones. Verifique siempre que el certificado cubra sus requisitos direccionales específicos.

P: ¿Cambiar el material de la junta tórica anula la certificación API 607?

R: Sí. Incluso los cambios menores en el equipamiento afectan la validez del certificado. Las pruebas de seguridad contra incendios aprueban una combinación muy específica de materiales. La sustitución de una junta tórica o la modificación del material de empaquetadura altera fundamentalmente el diseño probado. Esto anula la certificación original y requiere una nueva prueba.
