Válvula de bola de puerto completo versus válvula de bola de puerto reducido: ¿cuál debería elegir?

Los ingenieros a menudo enfrentan un dilema crítico durante el diseño de tuberías y la planificación del sistema de control de fluidos. Especificar demasiado una válvula desperdicia el presupuesto de su proyecto y consume innecesariamente un valioso espacio de instalación. Por el contrario, unas especificaciones insuficientes provocan caídas de presión dañinas, cavitación rápida y una ineficiencia grave del sistema. Ambos tipos de válvulas funcionan utilizando el mismo mecanismo de cuarto de vuelta para iniciar y detener el flujo. Sin embargo, su geometría interna afecta drásticamente la dinámica de fluidos, el peso estructural y los costos iniciales de material. Debe comprender estas diferencias distintivas para optimizar el rendimiento del sistema sin gastar demasiado. Creamos esta guía integral de evaluación técnica para su equipo de ingeniería. Ayuda a los gerentes de adquisiciones e ingenieros de diseño a hacer coincidir exactamente las especificaciones de las válvulas con los requisitos precisos del sistema. Aprenderá cómo el tamaño del orificio afecta directamente los coeficientes de flujo y la turbulencia. También descubrirá cuándo ahorrar dinero de forma segura y cuándo el flujo máximo sigue siendo absolutamente no negociable para la salud del sistema.

Conclusiones clave

• Flujo y presión: las válvulas de puerto completo ofrecen restricción de flujo cero y caída de presión cero; Las válvulas de puerto reducido introducen un cuello de botella menor y la consiguiente caída de presión.

• Costo y huella: las válvulas de puerto reducido son más livianas, más pequeñas y significativamente más rentables para aplicaciones estándar.

• Mantenimiento: Los sistemas que requieren 'pigging' (limpieza mecánica de la línea) o que transportan lodos pesados ​​exigen diseños de puerto completo.

• Terminología: 'puerto reducido', 'puerto estándar' y 'diámetro reducido' generalmente se refieren al mismo diseño; 'puerto completo' es sinónimo de 'paso total'.

¿Cuál es la diferencia estructural? Definiendo la mecánica

Los equipos de adquisiciones a menudo preguntan qué es una válvula de bola de puerto completo antes de finalizar sus planos isométricos de tuberías. Definimos este componente examinando cuidadosamente su geometría interna. El diámetro interior del orificio coincide exactamente con el diámetro interior de su tubería de conexión. Esta elección estructural ofrece una ruta de flujo completamente ilimitada para la transferencia de fluidos. Cuando la manija está completamente abierta, actúa esencialmente como un trozo de tubo recto. La fricción sigue siendo prácticamente inexistente en esta configuración.

Por el contrario, podría especificar una válvula de bola de diámetro reducido para líneas de servicios públicos estándar. Los profesionales de la industria también la llaman válvula de puerto estándar. Su orificio interno suele ser un tamaño de tubería completo más pequeño que la propia tubería. Por ejemplo, una válvula estándar de 2 pulgadas tiene un diámetro interior de 1,5 pulgadas. Esta elección de diseño crea un cuello de botella físico dentro del cuerpo metálico de la válvula. El fluido debe comprimirse ligeramente para pasar por esta zona restringida.

Los proveedores suelen utilizar terminología confusa durante el rápido proceso de cotización. Al evaluar una válvula de bola de puerto completo versus una válvula de bola de puerto estándar , recuerde una regla vital. El término 'estándar' siempre significa reducido en este contexto. No obtendrá una ruta de flujo de tamaño completo si compra la opción estándar. Debe leer atentamente las hojas de datos del fabricante.

La compensación de ingeniería: caída de presión y coeficiente de flujo (Cv)

Evaluamos la eficiencia del control de fluidos utilizando el Coeficiente de Flujo (Cv). Esta métrica estándar mide cuántos galones de agua por minuto pasan con una caída de presión de 1 psi. Un diseño de puerto completo maximiza inherentemente la clasificación Cv general. Permite la transferencia de fluidos de gran volumen sin agregar resistencia mecánica. Un puerto reducido naturalmente restringe notablemente el flujo. Este cuello de botella interno afecta drásticamente a los sistemas de alta velocidad al elevar la caída de presión a través de la válvula. Se pierde eficiencia energética a medida que el fluido atraviesa la abertura más pequeña.

Las realidades de la presión del sistema dictan estrictamente sus elecciones de ingeniería. Una pequeña caída de presión es perfectamente aceptable en escenarios específicos. Puede utilizar puertos reducidos de forma segura en sistemas de agua de circuito cerrado o líneas de gas comprimido de bajo flujo. Sin embargo, una caída de presión resulta catastrófica en otros lugares. Debe evitar restricciones de flujo en sistemas alimentados por gravedad donde la presión de cabeza es escasa. Las líneas de succión para bombas de servicio pesado también requieren un flujo máximo sin restricciones para evitar daños mecánicos permanentes.

La reducción del orificio aumenta inherentemente la velocidad del fluido a través del cuerpo de la válvula. Los estándares de la industria advierten contra esta práctica en aplicaciones altamente sensibles. La alta velocidad conduce directamente a la turbulencia interna del fluido. La turbulencia constante provoca un desgaste prematuro de los asientos y sellos blandos de las válvulas. En escenarios muy sensibles, este cambio repentino de presión desencadena una peligrosa cavitación. Las burbujas de cavitación implosionan rápidamente dentro de la línea, destruyendo las superficies metálicas y arruinando la válvula prematuramente.

Realidades de adquisición e instalación: costo, peso y espacio

Los impactos presupuestarios influyen en gran medida en las decisiones diarias de ingeniería y compras. Naturalmente, las válvulas de paso completo requieren mucha más materia prima. Los fabricantes deben utilizar latón forjado adicional, acero al carbono o acero inoxidable fundido para formar la pieza fundida del cuerpo más grande. Históricamente, estas válvulas son entre un 20% y un 50% más caras que sus contrapartes restringidas. La prima financiera exacta depende en gran medida del tamaño nominal de la tubería y del material metálico elegido. Gasta más capital inicial para lograr un flujo sin restricciones.

Las limitaciones espaciales y el peso estructural también son muy importantes durante la instalación. Las válvulas de puerto reducido son claramente más compactas. Pesan menos y siguen siendo más fáciles de manejar de forma segura para los técnicos de campo. Esta masa reducida disminuye la tensión mecánica en tramos de tubería largos y sin soporte. También hace que la instalación manual sea mucho más rápida en recintos de plantas estrechos y congestionados. Ahorra espacio valioso en diseños de patines modulares al especificar perfiles más pequeños.

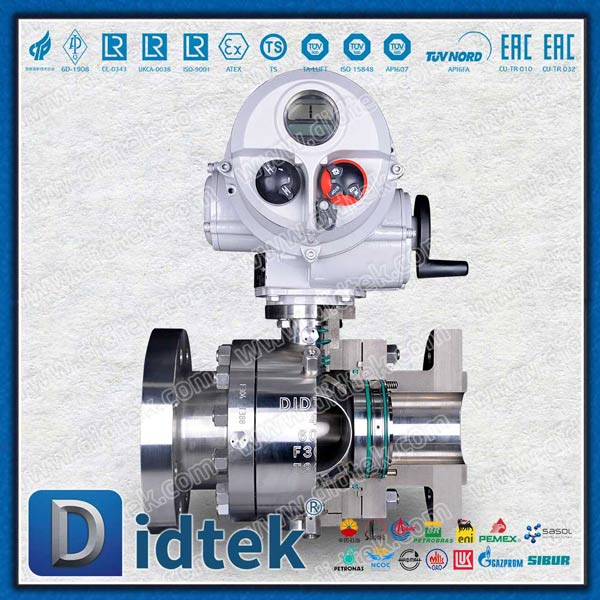

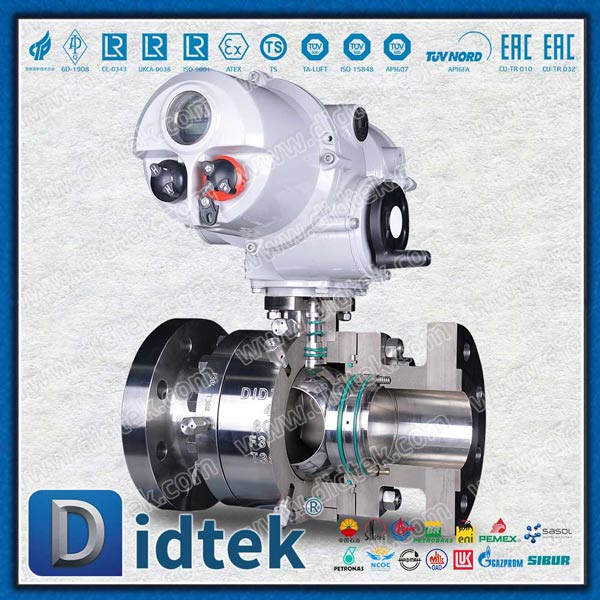

Los requisitos de automatización introducen costos ocultos que fácilmente se pasan por alto. Debe considerar cuidadosamente las necesidades de accionamiento motorizado antes de finalizar las especificaciones. Las bolas más grandes y los sellos más anchos en los modelos de paso total requieren un par de arranque mucho mayor. Esto significa que necesita actuadores neumáticos o eléctricos más grandes y robustos. Actualizar el tamaño del actuador aumenta significativamente su gasto de capital inicial. El hardware de montaje también se vuelve más pesado y costoso.

Marco de decisión: ¿cuándo elegir cuál?

Necesita reglas claras y prácticas para especificar estos componentes críticos de control de fluidos. A continuación describimos los escenarios de uso obligatorios y seguros para guiar sus elecciones estructurales.

Cuando es obligatoria una válvula de bola de puerto completo

Debe especificar diseños de flujo máximo en estas situaciones industriales específicas:

1. Operaciones de limpieza con raspadores: muchas tuberías modernas requieren herramientas de limpieza física mecánica llamadas raspadores. Estos pigs cilíndricos deben pasar suavemente a lo largo de todo el tramo de tubería sin atascarse.

2. Fluidos complejos: debe acomodar líquidos de alta viscosidad, lodos industriales pesados ​​o fluidos que contengan partículas sólidas en suspensión. Un orificio restringido crea aquí graves riesgos de obstrucción y sedimentación.

3. Requisitos de presión estrictos: Mantener la altura de presión exacta sigue siendo fundamental para la eficiencia de la bomba aguas abajo. Los procesos químicos posteriores críticos a menudo fallan por completo si la presión de la línea cae demasiado.

Cuándo especificar de forma segura un puerto reducido

Puede ahorrar dinero y espacio de instalación con confianza en estas aplicaciones cotidianas:

• Líneas de servicios públicos generales: los ingenieros las utilizan ampliamente para redes de aire comprimido, distribución de agua potable estándar y plantas de vapor de baja presión.

• Proyectos a gran escala sensibles al presupuesto: algunas instalaciones comerciales masivas requieren muchos miles de válvulas. La restricción de flujo calculada resulta matemáticamente insignificante para el rendimiento general del sistema.

• Modernizaciones en espacios reducidos: A veces, la envoltura física existente simplemente no puede acomodar una carrocería voluminosa y pesada de puerto completo. Debe seleccionar el perfil más pequeño para que se ajuste al diseño de la tubería existente.

Cuadro comparativo de especificaciones de válvulas

Riesgos comunes de las especificaciones y dificultades de los proveedores

Los errores de adquisición ocurren con frecuencia durante el rápido proceso de cotización. El error más común consiste en asumir incorrectamente que "estándar" significa totalmente sin restricciones. Los compradores desinformados a menudo compran puertos estándar esperando que coincidan exactamente con los diámetros de las tuberías. Debe verificar diligentemente las dimensiones reales del orificio publicadas en la hoja de datos del fabricante. Nunca asuma que el tamaño nominal de la tubería garantiza un tamaño de orificio correspondiente dentro del cuerpo.

Las limitaciones de fabricación de materiales también complican los esfuerzos diarios de abastecimiento. La elección del material requerido a veces dicta la disponibilidad de puertos de ciertas fábricas. La fabricación de latón forjado en gran volumen favorece en gran medida tamaños de orificio reducidos específicos. Los procesos de fundición de acero inoxidable pueden ofrecer configuraciones completamente diferentes. Siempre verifique con anticipación si su proveedor específico realmente proporciona orificios completos en el grado metalúrgico requerido.

Por último, hay que evitar un exceso de ingeniería crónico y costoso. El enfoque popular de "más vale prevenir que curar" rutinariamente desperdicia el presupuesto de capital. Especificar tamaños de orificio máximos en todas partes agrega un enorme peso estructural innecesario a los bastidores de tuberías. Infla innecesariamente todo el presupuesto de su proyecto. Calcule siempre cuidadosamente los requisitos reales de flujo del sistema antes de optar automáticamente por la opción más grande y pesada disponible.

Conclusión

El veredicto final de ingeniería depende completamente de los parámetros específicos de su sistema. Los diseños de puertos completos existen estrictamente para escenarios de flujo máximo y restricción cero. Los diseños de puertos reducidos sirven de manera confiable como caballos de batalla económicos y compactos para aplicaciones de servicios públicos generales. Ambas opciones brindan excelentes capacidades de cierre hermético.

Utilice pasos de preselección lógicos y basados ​​en datos. Calcule siempre el Cv requerido del sistema antes de realizar cualquier selección. Verifique cuidadosamente sus limitaciones espaciales, límites de peso y requisitos de torque de actuación. Evite optar por la opción más grande y costosa sin una justificación sólida de ingeniería matemática.

Consulte a continuación con su equipo técnico de ventas exclusivo. Utilice las calculadoras de tamaño de los fabricantes disponibles para finalizar con confianza la lista de materiales de su proyecto. La ingeniería de precisión siempre garantiza un rendimiento eficiente y duradero del sistema de fluidos.

Preguntas frecuentes

P: ¿Son "paso total" y "puerto completo" lo mismo?

R: Sí, son términos completamente intercambiables en el control de fluidos. La terminología varía según las preferencias regionales y los estándares industriales específicos. Los ingenieros estadounidenses generalmente dicen "puerto", mientras que los estándares europeos o británicos suelen utilizar "diámetro". Ambos indican que el diámetro interno coincide perfectamente con el diámetro de la tubería.

P: ¿Una válvula de puerto reducido restringe el flujo lo suficiente como para dañar una bomba?

R: Ciertamente puede. Instalar uno en la línea de succión de una bomba de servicio pesado es peligroso. El cuello de botella interno físico provoca una caída de presión localizada. Esta reducción repentina de la presión puede desencadenar fácilmente la cavitación del líquido. Las burbujas de cavitación implosionan violentamente contra los impulsores metálicos de la bomba, provocando rápidas fallas mecánicas.

P: ¿Se puede utilizar una válvula de puerto estándar para lodos?

R: Le desaconsejamos encarecidamente esta práctica. Los puertos estándar cuentan con un borde interno donde el orificio realmente se reduce. Lodos pesados ​​y partículas sólidas en suspensión se acumulan rápidamente contra este saliente físico. Esto rápidamente causa obstrucciones severas en las líneas, evita que la válvula se cierre herméticamente y requiere un mantenimiento costoso.
