¿Cómo funciona una válvula de bola? Construcción, Operación y Aplicaciones

El control de fluidos confiable garantiza la integridad del sistema y la seguridad en el lugar de trabajo. También impulsa en gran medida la eficiencia de los procesos en todas las aplicaciones industriales. Los mecanismos de cierre poco fiables provocan habitualmente fugas peligrosas. Crean caídas repentinas de presión y, a menudo, provocan costosos tiempos de inactividad operativa. Necesita una solución altamente confiable para mantener operaciones fluidas. Los expertos de la industria confían en gran medida en estos mecanismos específicos de un cuarto de vuelta para cierres herméticos. Los consideramos el estándar de oro absoluto para una gestión sólida del flujo en varios sectores. La transición de los conceptos de componentes básicos a una evaluación profunda ayuda a todos. Los ingenieros y los equipos de adquisiciones pueden evaluar adecuadamente sus necesidades de cumplimiento específicas. Descubrirá exactamente cómo funcionan estos componentes principales a diario. Exploraremos su construcción interna y sus aplicaciones más críticas. Aprenderá a hacer coincidir diseños estructurales específicos con los requisitos de su sistema más exigentes. Esta guía proporciona información útil para optimizar la arquitectura de su canalización hoy.

Conclusiones clave

• Mecánica: Las válvulas de bola utilizan una esfera hueca pivotante (la bola) para controlar el flujo de fluido, y solo requieren un giro de 90 grados para abrirse o cerrarse por completo.

• Ventaja principal: Ofrecen un sello hermético con una caída de presión mínima, lo que los hace ideales para aplicaciones de cierre críticas en lugar de una modulación de flujo fina.

• Verificación de estado: un operador puede saber instantáneamente si una válvula de bola está abierta o cerrada observando la alineación de la manija con respecto a la tubería.

• Variables de selección: Elegir la válvula correcta requiere evaluar el tamaño del puerto, los materiales del asiento y los estilos de montaje (flotante versus muñón) frente a parámetros específicos de temperatura y presión.

La mecánica básica: ¿cómo funcionan las válvulas de bola?

Para dominar el diseño de tuberías industriales, primero debe comprender los principios subyacentes del control de flujo. Cuando los operadores preguntan cómo funcionan las válvulas de bola , buscan una explicación mecánica sencilla. La válvula funciona mediante un mecanismo de rotación altamente eficaz. Una esfera hueca se encuentra dentro del cuerpo de la válvula. A este componente lo llamamos bola giratoria. Un orificio central lo atraviesa directamente. El paso del flujo se abre alineando este orificio hueco con la tubería de conexión. Los medios fluyen libremente por el centro. Bloqueas el flujo girando la esfera exactamente 90 grados. El lado sólido de la esfera bloquea instantáneamente el paso del fluido.

Este sencillo mecanismo de un cuarto de vuelta ofrece resultados operativos específicos. Define por qué las instalaciones eligen estos componentes en lugar de alternativas de múltiples vueltas.

• Actuación de cuarto de vuelta: los operadores pueden accionar el mecanismo rápidamente. Puede aislar fluidos peligrosos instantáneamente durante escenarios de parada de emergencia. Esta velocidad evita accidentes catastróficos en las instalaciones.

• Flujo directo: el orificio alineado crea un camino completamente sin obstrucciones. Reduce drásticamente la turbulencia interna del fluido. Este diseño elimina la fricción del fluido y optimiza la eficiencia general del sistema.

El principio operativo fundamental sigue siendo perfectamente consistente en las diferentes estrategias de automatización. Las palancas manuales proporcionan un control humano sencillo para tuberías accesibles. Los actuadores neumáticos utilizan aire comprimido para girar el vástago en entornos peligrosos. Los actuadores eléctricos utilizan sistemas motorizados para un control remoto preciso. Independientemente del método de accionamiento elegido, la esfera interna sigue dependiendo de una simple rotación de 90 grados.

Anatomía y construcción: ¿Qué impulsa la función de la válvula de bola?

No se puede especificar el hardware de la tubería sin evaluar sus componentes individuales. El examen de esta anatomía interna revela exactamente qué impulsa el funcionamiento de la válvula de bola bajo estrés extremo.

El cuerpo de la válvula actúa como recipiente de presión primario. Contiene el fluido interno y soporta inmensas fuerzas estructurales. La selección de materiales impacta directamente en la durabilidad y seguridad a largo plazo. Los ingenieros seleccionan acero al carbono para entornos industriales de alta presión. Especifican acero inoxidable para combatir productos químicos corrosivos agresivos. Los sistemas de plomería comerciales suelen utilizar materiales de latón o PVC para la distribución de agua estándar.

La bola giratoria sirve como elemento principal de control de flujo. Los fabricantes deben mecanizar esta esfera con tolerancias estrictas. El acabado de la superficie dicta la longevidad del sello interno. Una esfera altamente pulida evita el desgaste prematuro por fricción. Los rayones en la superficie de la bola comprometerán en última instancia el sello hermético del fluido.

Los asientos actúan como anillos de sellado vitales dentro de la carcasa. Presionan firmemente contra la bola giratoria. La mayoría de las aplicaciones generales utilizan materiales blandos como PTFE o PEEK. Los asientos blandos ofrecen excelentes capacidades de sellado hermético. Sin embargo, presentan un riesgo operativo distinto. Los asientos blandos siguen siendo muy vulnerables a los medios abrasivos. Las partículas sólidas pueden rasgar fácilmente los materiales blandos. Las aplicaciones de alta temperatura a menudo requieren asientos metálicos resistentes.

El conjunto de vástago y empaquetadura conecta el actuador externo a la bola interna. Este eje transfiere la fuerza de rotación. Siempre debes insistir en diseños de vástago a prueba de reventones. Un vástago a prueba de explosiones se carga desde el interior del cuerpo de la válvula. La presión interna de la tubería empuja físicamente el vástago hacia arriba hasta un hombro de retención. Este diseño actúa como una característica de seguridad no negociable. Evita que el vástago se expulse hacia afuera bajo picos de presión extremos.

Tabla 1: Materiales de vivienda comunes y resistencias de aplicación

Visualización del estado: ¿Está abierta o cerrada una válvula de bola?

La verificación visual sigue siendo un protocolo de seguridad fundamental en los entornos industriales modernos. Los equipos de mantenimiento deben identificar el estado del flujo de fluido de inmediato. Un simple vistazo puede evitar la descarga accidental de fluido durante el mantenimiento de rutina. Con frecuencia, los técnicos necesitan determinar si existe actualmente un estado de válvula de bola abierta o cerrada en la línea.

Las reglas de los indicadores manuales proporcionan una confirmación visual infalible. El mango exterior se fija directamente en línea con el orificio hueco interno. Cuando la manija queda completamente paralela a la tubería, la válvula está ABIERTA. El fluido fluye libremente a través del sistema. Cuando un operador gira la manija perpendicular a la tubería, la válvula está CERRADA. Esta orientación transversal de la tubería indica visualmente un camino de fluido bloqueado.

Las canalizaciones remotas o sin personal requieren estrategias de verificación completamente diferentes. Los operadores no pueden caminar por la tubería para inspeccionar las manijas manualmente. Las instalaciones resuelven esto implementando un sistema automatizado de verificación. Los ingenieros instalan interruptores de límite e indicadores de posición sofisticados directamente en el actuador. Estos dispositivos electrónicos detectan la posición física exacta del vástago. Envían telemetría en tiempo real a un sistema de control SCADA central. Los operadores de la sala de control pueden verificar instantáneamente el estado del flujo en sus paneles digitales sin realizar inspecciones físicas de campo.

Configuraciones clave: hacer coincidir el diseño con los requisitos del sistema

Ningún diseño se adapta perfectamente a todas las aplicaciones industriales. Para especificar una válvula de bola de cuarto de vuelta confiable es necesario adaptar cuidadosamente las configuraciones estructurales a las demandas de su sistema.

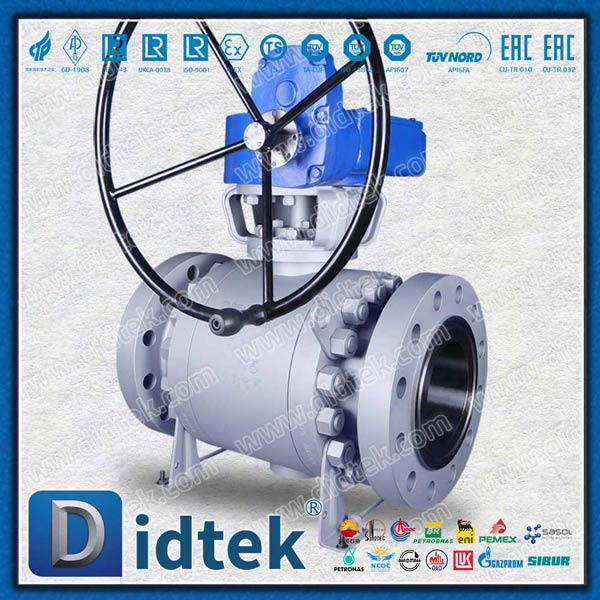

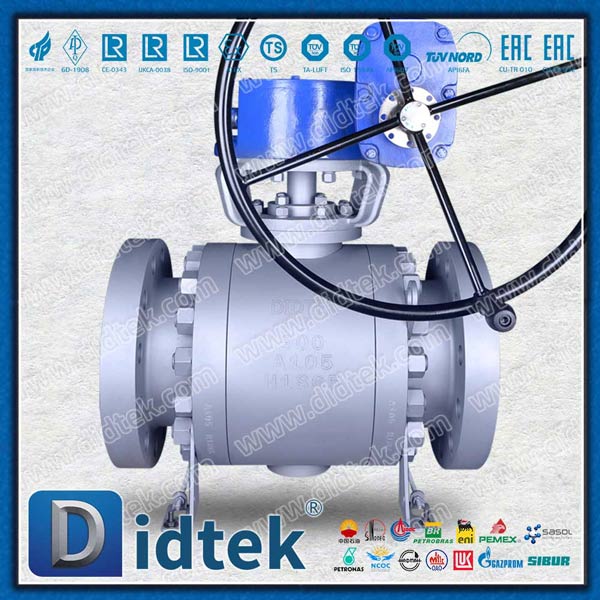

Las decisiones sobre el tamaño de los puertos influyen en gran medida tanto en la eficiencia del sistema como en el peso general. Debe evaluar el diámetro del orificio en relación con la tubería de conexión. Los diseños de puerto completo presentan un diámetro de orificio idéntico al de la tubería. Ofrecen restricción de flujo cero. Esta configuración resulta ideal para tuberías que requieren operaciones rutinarias de "pigging" para limpieza o inspección. Sin embargo, los modelos de puerto completo siguen siendo más voluminosos y exigen soportes estructurales más pesados. Los modelos de puerto estándar o reducido presentan un diámetro un tamaño más pequeño que la tubería. Proporcionan una alternativa rentable. Debe seleccionar puertos reducidos para aplicaciones donde una ligera caída de presión sigue siendo aceptable.

Los enfoques estructurales dictan cómo los componentes internos manejan la presión de la línea. Debe elegir entre configuraciones flotantes y ancladas según la escala operativa.

• Diseño de bola flotante: la bola interna no está anclada rígidamente al vástago. La presión de la línea aguas arriba empuja físicamente la esfera contra el asiento aguas abajo. Esta acción mecánica crea el sello. Recomendamos diseños flotantes principalmente para sistemas de presión baja a media.

• Diseño montado en muñón: Las tuberías de gran diámetro y los escenarios de alta presión generan inmensas fuerzas de empuje. Un diseño flotante aplastaría el asiento blando aguas abajo en estas condiciones. Los diseños de muñón anclan la bola de forma segura en la parte superior e inferior. En cambio, la presión de la línea empuja los asientos flotantes contra la bola estacionaria. Este diseño evita un par de operación excesivo y elimina daños graves al asiento.

Riesgos de implementación y criterios de selección

Comprender cómo funciona una válvula de bola también significa reconocer sus limitaciones mecánicas. La implementación adecuada requiere un estricto cumplimiento de las restricciones de ingeniería establecidas.

Debe saber con precisión cuándo NO utilizar este hardware específico. La limitación representa el error de aplicación más común. Nunca debe utilizar un mecanismo estándar de un cuarto de vuelta para una modulación fina del flujo. Dejar la esfera parcialmente abierta expone los delicados asientos blandos al flujo de fluido a alta velocidad. Esta velocidad localizada causa cavitación severa y erosión rápida. El material del asiento se degrada rápidamente. Este mal uso conduce directamente a un fallo operativo prematuro. Además, debes evitar usarlos para lodos o partículas pesadas. Las partículas sólidas quedan atrapadas fácilmente dentro de la cavidad interna del cuerpo detrás de la esfera. Los residuos acumulados eventualmente bloquearán completamente el movimiento de rotación.

Los ingenieros evalúan múltiples dimensiones antes de aprobar una especificación final. Siga estos criterios de evaluación específicos para garantizar la confiabilidad del sistema:

1. Análisis de clasificación de presión-temperatura (PT): los materiales de sellado blandos pierden su resistencia mecánica a medida que aumentan las temperaturas. Debe aprender a leer atentamente los gráficos PT del fabricante. Un componente puede soportar alta presión a temperatura ambiente pero fallar catastróficamente a 300 grados Fahrenheit. Asigne siempre sus parámetros operativos extremos a la curva PT oficial.

2. Certificación de Cumplimiento de la Industria: Debe verificar la integridad estructural a través de estándares reconocidos. Las aplicaciones industriales estándar normalmente requieren el cumplimiento de ASME B16.34. El sector Oil & Gas exige certificaciones API 608 o API 6D más estrictas. Estas certificaciones garantizan rigurosos protocolos de prueba y calidad metalúrgica comprobada.

3. Dimensionamiento del torque del actuador: Debe calcular el torque de arranque exacto requerido para girar el vástago bajo presión diferencial máxima. Un actuador automatizado de tamaño insuficiente se detendrá durante un apagado de emergencia. Aplique siempre un factor de seguridad generoso a sus cálculos de torsión.

Conclusión

El mecanismo de un cuarto de vuelta proporciona una solución excepcionalmente confiable para el aislamiento de fluidos industriales. Si bien los mecanismos fundamentales parecen maravillosamente simples, la implementación exitosa sigue siendo compleja. Especificar la construcción interna correcta requiere una consideración cuidadosa de la presión del sistema, los medios que fluyen y las temperaturas ambiente extremas. Debe hacer coincidir los materiales del cuerpo, los tamaños de los puertos y las estructuras de montaje con su entorno operativo exclusivo. Ignorar las clasificaciones de PT o utilizar asientos blandos para lodos abrasivos comprometerá la integridad de su tubería.

Tome medidas proactivas para proteger la arquitectura de control de fluidos de sus instalaciones. Audite sus sistemas de tuberías actuales para identificar mecanismos de limitación aplicados incorrectamente. Consulte a un ingeniero de procesos calificado para verificar el tamaño del puerto y los cálculos de torque del actuador. Revise las hojas de especificaciones detalladas del fabricante de inmediato para comenzar a seleccionar proveedores debidamente certificados para la próxima actualización de sus instalaciones.

Preguntas frecuentes

P: ¿Se puede utilizar una válvula de bola para controlar el flujo (estrangular)?

R: Generalmente no. Están diseñados estrictamente para servicio de encendido/apagado. La estrangulación expone los componentes internos a un flujo de fluido a alta velocidad. Esto daña los asientos blandos y compromete el sellado hermético. Existen excepciones para los modelos de puerto V especializados diseñados específicamente para modulación.

P: ¿Por qué una válvula de bola tiene fugas cuando está cerrada?

R: Las fugas generalmente son causadas por asientos muy rayados por desechos sólidos en la línea. También resultan de la degradación térmica de los sellos de PTFE debido a operaciones de sobretemperatura. En los sistemas automatizados, un par de actuador inadecuado que no logra completar la rotación completa de 90 grados a menudo causa fugas menores.

P: ¿Cuál es la diferencia entre una válvula de bola y una válvula de compuerta?

R: Las válvulas de bola ofrecen una operación muy rápida de un cuarto de vuelta de 90 grados y un excelente sellado hermético. Las válvulas de compuerta requieren múltiples giros manuales, lo que resulta en un funcionamiento mucho más lento. Sin embargo, las válvulas de compuerta suelen ser más económicas para aplicaciones de gran diámetro y ciclo bajo donde no se requiere velocidad de actuación de emergencia.
