Válvula de bola accionada neumática o eléctrica: guía de selección

La automatización de válvulas conlleva riesgos increíblemente altos en los entornos industriales modernos. La elección del tipo de actuador incorrecto frecuentemente provoca fallas prematuras, tiempos de inactividad inesperados o graves riesgos de seguridad en líneas de proceso críticas. Los ingenieros no pueden darse el lujo de adivinar al especificar estos componentes vitales.

En última instancia, tanto los sistemas neumáticos como los eléctricos hacen girar una válvula para controlar el flujo de fluido. Sin embargo, sus diseños mecánicos subyacentes dictan necesidades de infraestructura, ciclos de mantenimiento y límites operativos completamente diferentes. Especificar una fuente de energía inadecuada a menudo obliga a las plantas a realizar costosas modificaciones estructurales más adelante.

Esta guía completa desglosa las realidades técnicas de ambas opciones principales. Exploraremos sus ventajas estructurales específicas, limitaciones ambientales y riesgos ocultos de implementación. Obtendrá el marco exacto necesario para finalizar sus especificaciones de adquisición con total confianza.

Conclusiones clave

• Las válvulas de bola neumáticas ofrecen velocidades de ciclo rápidas, costos iniciales por unidad más bajos y seguridad inherente en entornos peligrosos, pero requieren una infraestructura de aire comprimido confiable.

• Las válvulas de bola accionadas eléctricamente proporcionan una modulación precisa y un menor consumo de energía con el tiempo, lo que las hace ideales para ubicaciones remotas sin suministro de aire.

• El factor decisivo a menudo se reduce a tres variables: disponibilidad de servicios públicos, velocidad de operación requerida y requisitos predeterminados del estado de seguridad.

Definición de la línea de base: cuándo actualizar a una válvula de bola accionada

Las válvulas manuales crean enormes cuellos de botella en operaciones escalables. Introducen errores humanos cuando los procesos exigen un control preciso de los fluidos. Las unidades operadas manualmente simplemente no pueden reaccionar lo suficientemente rápido durante eventos de emergencia. La actualización a una válvula de bola accionada resuelve estos retrasos operativos de inmediato.

Los sistemas accionados se conectan directamente con controladores lógicos programables (PLC) y redes de control distribuidas. Esta integración perfecta permite secuenciación automatizada, apagados de emergencia instantáneos y monitoreo remoto integral. Los operadores de plantas pueden controlar docenas de uniones críticas desde una única interfaz central. Esto elimina la necesidad de que el personal acceda físicamente a áreas remotas o peligrosas.

Una vez que decide automatizar una línea, la elección de ingeniería se divide en dos fuentes de energía principales. Debes elegir entre aire comprimido y corriente eléctrica. Cada fuente de energía cambia drásticamente sus requisitos de instalación. Debe alinear esta elección con las utilidades de su planta existente. La instalación de una nueva infraestructura de servicios públicos específicamente para unas pocas válvulas rara vez justifica el gasto de capital.

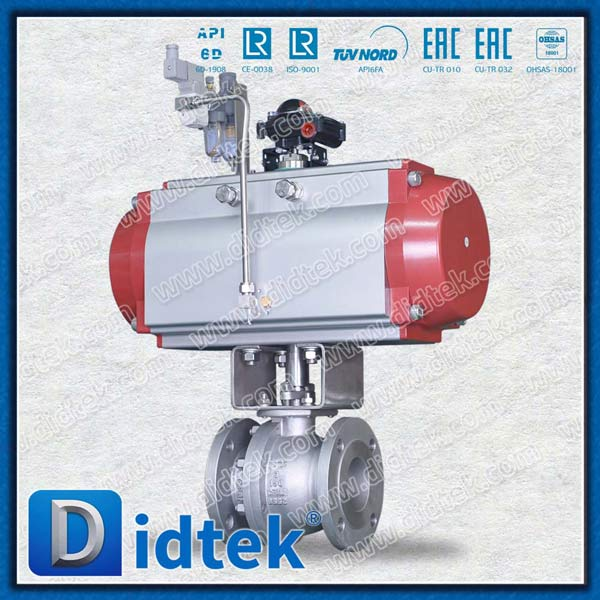

Arquitectura de válvulas de bola neumáticas: fortalezas, limitaciones y mejor ajuste

La realidad operativa de una válvula de bola neumática depende en gran medida del aire comprimido de la planta. La presión del aire actúa directamente sobre un pistón interno o diafragma para generar un alto par de giro. Estas unidades dominan los sectores industriales pesados ​​por varias razones fundamentales.

Ventajas principales

• Velocidad inigualable: Ofrecen ciclos de apertura y cierre excepcionalmente rápidos. Muchas unidades actúan completamente en menos de un segundo.

• A prueba de fallos simple: Los diseños con retorno por resorte ofrecen una operación a prueba de fallos mecánicamente infalible. Si falla la presión del aire de la planta, los pesados ​​resortes internos fuerzan instantáneamente la válvula a una posición abierta o cerrada designada.

• Cumplimiento de riesgos: Los mecanismos impulsados ​​por aire son inherentemente libres de chispas. Esto los convierte en la opción predeterminada para entornos con clasificación ATEX o altamente inflamables.

• Costo inicial más bajo: el precio del hardware generalmente sigue siendo más bajo en comparación con los modelos electrónicos equivalentes. Contienen menos componentes internos complejos.

Riesgos y limitaciones de la implementación

A pesar de su robusta simplicidad, las unidades impulsadas por aire conllevan estrictas dependencias ambientales. Requieren un suministro de aire limpio, seco y constantemente presurizado. La mala calidad del aire degrada rápidamente los sellos internos. Si sus instalaciones carecen de una red de compresores industriales existente, instalar uno únicamente para la automatización de válvulas resulta prohibitivamente costoso.

Además, el aire comprimido sigue siendo un producto muy caro de generar y mantener. Incluso las fugas menores en el sistema inflan drásticamente los gastos operativos a largo plazo. Debe monitorear continuamente las aerolíneas y los reguladores de filtros para garantizar un rendimiento óptimo.

Mejores prácticas para unidades impulsadas por aire

Instale siempre unidades de filtro-regulador-lubricador (FRL) de alta calidad aguas arriba del actuador. Cumpla estrictamente con los estándares de aire de instrumentación para evitar la acumulación de humedad interna. Un error común consiste en descuidar la filtración de la línea de aire, lo que conduce directamente a fallas prematuras del sello y costosos tiempos de inactividad no planificados.

Válvulas de bola accionadas eléctricamente: fortalezas, limitaciones y mejor ajuste

Un sistema eléctrico funciona de manera muy diferente. Utiliza un motor eléctrico y un tren de engranajes para girar mecánicamente el vástago de la válvula. Los profesionales de la industria a menudo llaman a esta configuración válvula de bola motorizada . Proporcionan distintos beneficios operativos para aplicaciones específicas.

Ventajas principales

• Independencia de la infraestructura: solo requieren cableado de alimentación local y funcionan con corrientes CA o CC estándar. Esto los hace ideales para instalaciones remotas que carecen de una red de compresores existente.

• Control de precisión: destacan por modular el flujo en lugar de realizar simples acciones de encendido/apagado. Aceptan fácilmente señales de control estándar de 4-20 mA para lograr un posicionamiento exacto.

• Alta eficiencia energética: la unidad solo consume energía mientras mueve activamente el vástago. Esto da como resultado gastos de servicios públicos significativamente menores a largo plazo en comparación con mantener una presión neumática constante.

Riesgos y limitaciones de la implementación

Estas válvulas de bola accionadas eléctricamente funcionan mecánicamente más lentamente por diseño. Los ingenieros reducen intencionalmente la relación de transmisión para evitar el desgaste excesivo de los engranajes y los peligrosos efectos del golpe de ariete. Si su proceso exige un apagado inferior a un segundo, es probable que una unidad impulsada por motor no cumpla con sus requisitos de sincronización.

Lograr un verdadero estado a prueba de fallos también introduce una complejidad significativa. Debido a que carecen de resortes mecánicos, debes confiar en baterías de respaldo internas o supercondensadores. Estos componentes aumentan considerablemente tanto el costo unitario inicial como la complejidad del mantenimiento continuo. Además, exhiben una alta sensibilidad ambiental. Debe especificar carcasas costosas y especializadas con clasificación NEMA o IP para evitar el ingreso de humedad y evitar chispas internas en zonas peligrosas.

Errores comunes en las especificaciones electrónicas

Un error frecuente consiste en instalar unidades electrónicas estándar en el exterior sin resistencias anticondensación. Las fluctuaciones de temperatura provocan condensación interna, lo que rápidamente provoca un cortocircuito en los tableros de control internos. Especifique siempre calentadores internos para instalaciones al aire libre o con alta humedad.

Matriz de decisiones cara a cara: evaluación de las dimensiones críticas

Al comparar ambas tecnologías, los equipos de adquisiciones deben mirar más allá de la orden de compra inicial. Evaluemos las dimensiones críticas de desempeño que dictan el éxito a largo plazo.

Costo inicial del hardware frente a gastos de servicios públicos del ciclo de vida

Los actuadores accionados por aire suelen ofrecer un hardware inicial económico, pero exigen una costosa generación continua de servicios públicos. Los compresores consumen enormes cantidades de electricidad. Por el contrario, los actuadores electrónicos requieren costosas inversiones iniciales en hardware, pero funcionan con consumos de servicios públicos increíblemente económicos. Debe equilibrar su presupuesto de capital inmediato con su presupuesto de mantenimiento operativo a largo plazo.

Límites del ciclo de trabajo

Las unidades impulsadas por aire pueden actuar continuamente sin riesgo de sobrecalentamiento. Manejan fácilmente ciclos de trabajo del 100% en procesos altamente activos. Los motores electrónicos, sin embargo, poseen límites de ciclo de trabajo específicos. Los motores industriales comunes tienen clasificaciones de ciclo de trabajo del 25% o 75%. Si excede estos límites, las bobinas internas del motor se sobrecalentarán y se quemarán por completo.

Relación par-tamaño

La presión del aire genera una fuerza masiva dentro de una cámara física relativamente pequeña. Esto otorga a las unidades impulsadas por aire una relación par-tamaño superior. Encajan perfectamente en configuraciones de tuberías estrechas donde las voluminosas carcasas eléctricas no pueden superar físicamente los obstáculos circundantes.

Indicación de posición y telemetría

Las unidades electrónicas a menudo cuentan con bucles de retroalimentación, posicionadores e interruptores de límite integrados listos para usar. Transmiten sin problemas su posición exacta al PLC. Las unidades impulsadas por aire requieren componentes adicionales separados, como cajas de interruptores externos y sensores de proximidad, para lograr el mismo nivel de telemetría digital.

Matriz de comparación de desempeño

Realidades de la implementación: lecciones del campo

Los entornos industriales del mundo real rara vez reflejan los laboratorios de pruebas controlados. Observamos distintos modos de falla cuando el equipo ingresa a las líneas de producción reales. Comprender estas realidades de campo evita fallas catastróficas del sistema.

La calidad del aire de la planta determina directamente la confiabilidad mecánica. Los compresores industriales estándar con frecuencia empujan la humedad, el aceite del compresor o las incrustaciones microscópicas de las tuberías hacia las líneas de aire. Cuando estos desechos llegan a un actuador, rayan las paredes internas del cilindro. En ambientes fríos, la humedad atrapada simplemente se congela. Esto bloquea completamente el actuador en su lugar. Debe mantener estrictos estándares de filtración de aire que coincidan con las pautas de ISA para garantizar un funcionamiento confiable.

Por el contrario, las caídas de tensión eléctrica afectan a las instalaciones electrónicas remotas. Las instalaciones suelen tender largos tramos de cableado hasta tanques de almacenamiento distantes o colectores externos. Los calibres de cables estándar sufren una degradación significativa del voltaje en largas distancias. Esta caída deja al motor con energía eléctrica insuficiente para generar su par nominal. El actuador finalmente se detiene a mitad del ciclo y no logra asentar completamente la bola interna. Los ingenieros deben calcular cuidadosamente los tamaños de calibre de los cables en comparación con las longitudes de los tramos.

El golpe de ariete representa otro peligro grave en el campo. Un fluido en movimiento transporta una enorme energía cinética. La velocidad de cierre ultrarrápida de una unidad impulsada por aire puede detener abruptamente este flujo, enviando ondas de choque destructivas hacia atrás a través del sistema de tuberías. Con el tiempo, estas ondas de choque rompen las uniones de las tuberías y dañan los delicados sensores aguas arriba. Naturalmente, una unidad motorizada mitiga exactamente este riesgo. Su lenta reducción de engranajes garantiza una restricción gradual del flujo, permitiendo que la energía cinética se disipe de forma segura.

Marco de selección paso a paso

Seleccionar la tecnología correcta requiere un proceso lógico de eliminación. Siga este marco paso a paso para limitar con precisión las especificaciones de su hardware.

1. Paso 1: Auditar los servicios públicos disponibles. Evalúe la ubicación de su instalación inmediatamente. Si el aire seco y confiable de la planta sigue sin estar disponible, opte por una solución electrónica. La instalación de una nueva red de compresores de servicio pesado rara vez se justifica a menos que planee automatizar docenas de componentes cercanos simultáneamente.

2. Paso 2: Definir los peligros ambientales. Consulte las clasificaciones de seguridad de sus instalaciones. Si el entorno contiene gases explosivos, polvo combustible o medios altamente inflamables, una unidad impulsada por aire se convierte en la ruta más lógica y compatible. Conseguir las clasificaciones ATEX necesarias en equipos electrónicos suele tener un coste prohibitivo.

3. Paso 3: Determinar la criticidad a prueba de fallas. Analice lo que debe suceder durante un apagón total de las instalaciones. Si la línea debe fallar hasta una posición estrictamente cerrada para evitar un derrame químico, los sistemas de aire de simple efecto son estructuralmente superiores. Los resortes de acero pesado ofrecen una confiabilidad más profunda que las degradantes baterías de respaldo.

4. Paso 4: Evaluar las necesidades de modulación versus encendido/apagado. Determine la precisión del proceso requerida. Si sólo necesita un simple aislamiento de apertura/cierre, los sistemas de aire funcionan perfectamente. Sin embargo, para un control de flujo continuo preciso que reaccione a señales de 4-20 mA, debe sopesar mucho las opciones motorizadas.

Próxima acción: documente el tamaño exacto de su tubería, el tipo de medio, la presión de la línea y la temperatura de funcionamiento. Tener listos estos parámetros precisos agilizará drásticamente su próxima consulta con el proveedor.

Conclusión

Ninguna tecnología resulta universalmente superior en todos los escenarios industriales. La elección óptima sigue dependiendo estrictamente de su entorno de aplicación específico y de la infraestructura disponible. Priorice la seguridad general del sistema, el cumplimiento ambiental y la disponibilidad de los servicios públicos locales por encima de simplemente comparar los costos iniciales de hardware.

Los sistemas impulsados ​​por aire destacan en procesos críticos de alta velocidad, peligrosos y a prueba de fallos, siempre que posea una excelente calidad del aire. Los sistemas impulsados ​​por motor dominan en ubicaciones remotas, tareas de modulación de precisión y entornos donde los servicios de aire simplemente no existen.

Si está listo para especificar una válvula de bola eléctrica o una unidad neumática de alto rendimiento para su próximo proyecto, no finalice sus planos solo. Póngase en contacto con nuestro equipo de soporte de ingeniería con los parámetros precisos de su aplicación para garantizar una consulta de selección y dimensionamiento perfecta.

Preguntas frecuentes

P: ¿Puede funcionar una válvula de bola eléctrica sin energía?

R: Sí, pero solo manualmente o mediante dispositivos de seguridad especializados. La mayoría de los actuadores electrónicos industriales cuentan con un volante de anulación manual que permite a los operadores girar la válvula durante un apagón. Para una acción automatizada sin alimentación principal, la unidad debe estar equipada con baterías de respaldo internas o supercondensadores, que añaden costos significativos y requieren reemplazo de rutina.

P: ¿Cuál es la vida útil típica de un actuador neumático en comparación con uno eléctrico?

R: Los actuadores accionados por aire suelen ofrecer ciclos de vida más largos, que con frecuencia superan el millón de ciclos antes de requerir simples reemplazos de juntas tóricas y sellos. Los actuadores electrónicos eventualmente experimentan desgaste de los engranajes y degradación de las escobillas del motor, lo que generalmente requiere revisiones mecánicas más intensivas antes, especialmente si tienen un tamaño incorrecto o se los empuja más allá de sus ciclos de trabajo.

P: ¿Cómo elijo entre actuadores neumáticos de doble acción y de retorno por resorte?

R: Elija retorno por resorte (simple efecto) si su protocolo de seguridad requiere que la válvula se abra o cierre automáticamente durante una falla en el suministro de aire. Elija doble acción si desea minimizar el consumo de aire y no necesita un seguro mecánico definitivo, ya que las unidades de doble acción requieren presión de aire tanto para la carrera de apertura como para la de cierre.

P: ¿Las válvulas de bola motorizadas son adecuadas para instalación en exteriores?

R: Sí, siempre que estén debidamente especificados. Debe seleccionar unidades alojadas en gabinetes con clasificación NEMA 4, NEMA 4X o IP67 para evitar la entrada de lluvia y polvo. Fundamentalmente, las unidades exteriores deben incluir calentadores internos anticondensación para evitar que las caídas de temperatura generen humedad que arruine las placas de circuitos internos.
