Una válvula de bola de puerto completo de acero al carbono que cumple con NACE se especifica comúnmente para oleoductos y gasoductos, sistemas de gases ácidos, instalaciones petroquímicas y otras aplicaciones de procesos exigentes. Sin embargo, estos tres requisitos describen diferentes aspectos de la válvula:
El acero al carbono se refiere principalmente al material del cuerpo de la válvula.
El puerto completo describe el orificio interno y la ruta del flujo.
El cumplimiento de NACE se relaciona con la selección de materiales y los requisitos de desempeño para el servicio amargo.
Combinar estos requisitos correctamente es importante para lograr un cierre confiable, una baja pérdida de presión, una operación segura y una larga vida útil en gases amargos y otras aplicaciones de alta presión.
¿Qué es una válvula de bola de puerto completo de acero al carbono?
Una válvula de bola utiliza un elemento de cierre esférico con un orificio en el centro. Cuando el orificio está alineado con la tubería, la válvula está abierta. Cuando la bola gira 90 grados, el lado sólido bloquea el camino del flujo.
Para obtener una explicación más detallada sobre la construcción y operación de la válvula de bola, consulte el artículo de DIDTEK ¿Qué es una válvula de bola?
Una válvula de bola de puerto total de acero al carbono combina:
Un cuerpo de válvula de acero al carbono para mayor resistencia mecánica y resistencia a la presión.
Un puerto completo o un pasaje de diámetro total que coincide estrechamente con la tubería conectada.
Una disposición de bola y asiento diseñada para un cierre hermético.
Materiales de acabado y sellado seleccionados para el medio de proceso.
Requisitos de materiales relacionados con NACE cuando la válvula se utiliza en servicios de gas amargo.
La especificación completa de la válvula debe incluir el cuerpo, la bola, el vástago, los asientos, la empaquetadura, las conexiones finales y el actuador. El cumplimiento de NACE no puede confirmarse únicamente mediante el material de la carrocería.
¿Por qué elegir un diseño de puerto completo?
Una válvula de bola de puerto completo tiene una abertura interna que es aproximadamente del mismo tamaño que la tubería. Esto crea un paso de flujo relativamente sin restricciones cuando la válvula está completamente abierta.
Restricción de flujo más baja
Debido a que el diámetro interior no se reduce significativamente, una válvula de puerto completo puede ayudar a minimizar la pérdida de presión a través de la válvula. Esto es útil en tuberías donde es importante mantener la eficiencia del flujo.
Limpieza de tuberías más sencilla
Los diseños de puerto completo a menudo se prefieren en tuberías que requieren operaciones de limpieza, inspección u limpieza. El orificio continuo proporciona un paso más adecuado para herramientas de tubería compatibles.
Turbulencia reducida
Una estructura de puerto completo puede reducir los cambios abruptos en la dirección del flujo y puede ayudar a limitar la turbulencia en comparación con un diseño de diámetro significativamente reducido.
Adecuado para aislamiento de tuberías
Las válvulas de bola de puerto completo se utilizan principalmente para aislamiento de apertura y cierre en lugar de estrangulación continua. Se seleccionan comúnmente para:
Tuberías de transmisión de petróleo y gas.
Sistemas de recolección de gas
Líneas de gas amargo
Líneas de proceso petroquímico
Procesamiento de gas natural
Sistemas de almacenamiento y carga.
Estaciones de válvulas de bloqueo de tuberías

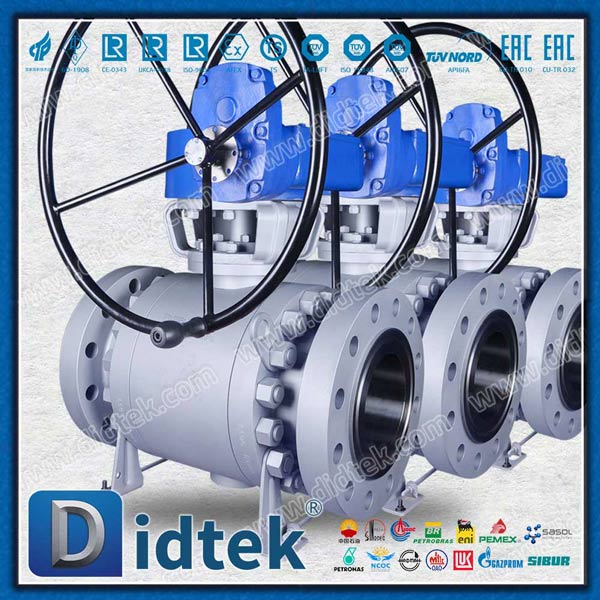

La válvula de bola de puerto completo de DIDTEK tiene un diseño de entrada lateral motorizada montada en muñón. La página del producto describe una estructura de puerto completo, baja caída de presión, alto rendimiento de cierre e idoneidad para petróleo y gas y otras aplicaciones de servicio pesado.
Por qué es importante el cumplimiento de NACE
El gas amargo puede contener sulfuro de hidrógeno, lo que puede crear riesgos graves para los componentes metálicos. Dependiendo de la presión, la temperatura, el contenido de agua y las condiciones químicas, los materiales pueden estar expuestos a mecanismos como el agrietamiento por tensión de sulfuro o daños relacionados con el hidrógeno.
Por lo tanto, se debe seleccionar una válvula de bola NACE de acuerdo con las condiciones reales de servicio amargo y el estándar aplicable del proyecto.
La selección relacionada con la NACE puede implicar:
Material del cuerpo de válvula
Material de la bola y del vástago
Recortar dureza
Tratamiento térmico
Procedimientos de soldadura y reparación.
Trazabilidad de materiales
Pruebas de servicio amargo
Pruebas de presión y fugas.
Documentación y certificación
El cumplimiento de NACE no es lo mismo que la certificación API 6D o la certificación a prueba de incendios. Cada norma aborda diferentes requisitos técnicos.
El comprador debe confirmar si el proyecto requiere NACE MR0175/ISO 15156, NACE MR0103 u otra especificación de servicio amargo específica de la empresa.
Válvulas de bola de acero al carbono para servicio de gas amargo
El acero al carbono se utiliza con frecuencia para válvulas de tuberías industriales porque proporciona buena resistencia mecánica y generalmente es más económico que muchos acero inoxidable o aleaciones a base de níquel.
Se puede seleccionar una válvula de bola de acero al carbono para aplicaciones que requieren:
Alta resistencia mecánica
Aislamiento de tuberías
Tamaños nominales grandes
Operación de alta presión
Funcionamiento de la caja de cambios o del actuador
Funcionalidad de bloqueo y purga
Construcción a prueba de incendios
Protección antiestática
El producto de acero al carbono al que se hace referencia de DIDTEK es una válvula de bola montada en muñón de diámetro reducido DN80 con caja de engranajes. La página enumera características como alto rendimiento de cierre, bloqueo y purga, alivio de presión en la propia cavidad, diseño a prueba de incendios, construcción de vástago a prueba de explosiones y diseño antiestático.
Para un proyecto que requiera una válvula de bola de puerto total de acero al carbono , el comprador debe confirmar que la configuración final incluye:
Grado de cuerpo de acero al carbono
Diámetro de puerto completo
Clase de presión requerida
Materiales húmedos que cumplen con NACE
Asientos y empaquetaduras de vástago adecuados
Conexión final requerida
Documentación de servicio amargo
Un cuerpo de acero al carbono por sí solo no hace que una válvula sea adecuada para servicio con gases ácidos.
Características clave del diseño
Construcción montada sobre muñones
Las válvulas de bola montadas en muñón utilizan soportes mecánicos para mantener la bola en su posición. Esto puede reducir el par de operación y mejorar la estabilidad, particularmente en tamaños más grandes y aplicaciones de mayor presión.
Se utilizan comúnmente cuando la válvula debe funcionar de manera confiable durante ciclos repetidos o cuando se requiere una caja de cambios o un actuador.
Cierre hermético
Los sistemas de gases ácidos requieren una contención confiable. El diseño del asiento, el acabado de la superficie de la bola, el sellado del vástago y la junta del cuerpo deben trabajar juntos para lograr el rendimiento de fuga requerido.
La clase de cierre requerida debe identificarse en la hoja de datos de la válvula y confirmarse mediante el procedimiento de prueba adecuado.
Función de bloqueo y purga
Un dispositivo de bloqueo y purga puede ayudar a aislar la línea y liberar presión de la cavidad de la válvula. Esto es útil durante el mantenimiento, la inspección y el aislamiento del sistema.
Se debe confirmar la configuración exacta de bloqueo y purga para el diseño de válvula seleccionado.
Alivio de presión en la propia cavidad
Los cambios de temperatura o los medios de proceso atrapados pueden hacer que se acumule presión dentro de la cavidad de la válvula. Un diseño de asiento con alivio automático puede ayudar a controlar esta presión en las condiciones operativas especificadas.
Vástago anti-reventón
Un vástago antiexplosión ayuda a evitar que el vástago sea expulsado del cuerpo de la válvula cuando hay presión interna. Esta es una característica de seguridad importante para el servicio de gas e hidrocarburos a alta presión.
Diseño antiestático
La electricidad estática puede crear un riesgo de ignición cuando la válvula maneja gases o hidrocarburos inflamables. Un diseño antiestático proporciona continuidad eléctrica entre la bola, el vástago y el cuerpo de la válvula.
Operación de la caja de cambios o del actuador
Las válvulas de bola grandes o de alta presión pueden requerir una caja de cambios, un actuador neumático, un actuador hidráulico o un actuador eléctrico debido al par de funcionamiento.
El actuador debe seleccionarse de acuerdo con:
Par de válvula
Presión y temperatura
Frecuencia de funcionamiento
Requisitos de apertura o cierre fallido
Requisitos de parada de emergencia
Clasificación de áreas peligrosas
Energía disponible o aire para instrumentos
NACE, API y requisitos a prueba de incendios
Es posible que se requiera que una válvula de bola de paso completo de acero al carbono cumpla con varias normas al mismo tiempo. Estos estándares no deben considerarse intercambiables.
Requisitos de la NACE
Los requisitos de NACE se centran en la idoneidad del material para el servicio amargo. La especificación aplicable puede definir grados de materiales, límites de dureza, tratamiento térmico, pruebas y documentación.
El requisito exacto debe indicarse en las especificaciones de compra en lugar de comunicarse únicamente como "válvula NACE".
API 6D
API 6D se asocia comúnmente con válvulas para tuberías y cubre requisitos relacionados con el diseño, la fabricación, las pruebas y la documentación.
Una válvula de bola para tubería se puede diseñar de acuerdo con API 6D y al mismo tiempo requiere un cumplimiento NACE y de seguridad contra incendios por separado.
API 607 y API 6FA
La certificación a prueba de incendios verifica el rendimiento de la válvula después de la exposición al fuego de acuerdo con la norma de prueba aplicable.
Para una comparación práctica, lea el artículo de DIDTEK sobre válvulas de bola a prueba de incendios: requisitos API 607 y API 6FA..
API 607 y API 6FA deben especificarse según el tipo de válvula, la aplicación y los requisitos del proyecto. Una declaración como "diseño a prueba de incendios" no debe considerarse automáticamente como prueba de desempeño certificado a prueba de incendios.
Referencia de válvula de bola NACE
DIDTEK proporciona una válvula de bola NACE con adornos NACE, matriz de níquel y asientos de grafito, y un diseño de bola flotante cromada F316.
La página del producto enumera API 6D, BS 5351, ASME B16.34, API 607 y API 598 entre las referencias de diseño, seguridad contra incendios y pruebas. Sin embargo, el requisito NACE final siempre debe cotejarse con la hoja de datos del proyecto y los certificados requeridos.
Válvulas de bola de puerto completo versus válvulas de bola de puerto reducido
Característica | Válvula de bola de puerto completo | Válvula de bola de puerto reducido |
|---|
Orificio interno | Similar al diámetro de la tubería | Más pequeño que el diámetro de la tubería |
Pérdida de presión | Generalmente más bajo | Generalmente más alto |
Idoneidad del pigging | A menudo se prefiere | Puede restringir algunas operaciones de limpieza |
Tamaño y peso de la válvula | Puede ser más grande o más pesado | Puede ser más compacto |
Costo | Normalmente más alto | Normalmente más económico |
Uso típico | Servicio de ductos y baja caída de presión. | Aislamiento general y sistemas sensibles al espacio. |
La elección correcta depende del diseño de la tubería. Una válvula de puerto reducido puede ser adecuada cuando la pérdida de presión y el raspado no son críticos. A menudo se prefiere una válvula de puerto completo cuando la capacidad de flujo, la limpieza de la tubería o la restricción mínima son importantes.
Cómo especificar la válvula correcta
Antes de solicitar una válvula de bola de paso total de acero al carbono que cumpla con NACE, proporcione la siguiente información:
Tamaño nominal
Especifique el tamaño de la tubería y si se requiere un orificio de puerto completo.
Clase de presión
Incluye la presión de funcionamiento normal, la presión de diseño y la clase de presión ASME requerida.
Temperatura de funcionamiento
Estado de las temperaturas normal, mínima y máxima.
Medio de proceso
Identifique el gas o líquido, incluida la concentración de sulfuro de hidrógeno, el contenido de agua y los contaminantes.
Material del cuerpo
Especifique el grado de acero al carbono requerido y el estándar de material.
Requisito de NACE
Identifique la NACE aplicable o la especificación de servicio amargo específica del proyecto.
Materiales de asiento y sello
Confirmar la compatibilidad con las condiciones del medio, temperatura, presión y descompresión.
Estructura de la válvula
Seleccione una construcción flotante o montada sobre muñón según el tamaño, la presión y el par de operación.
Conexión final
Especifique brida, soldada a tope, RTJ u otro tipo de conexión.
Requisitos de seguridad contra incendios
Identifique si se requiere API 607, API 6FA u otro estándar de seguridad contra incendios.
Disposición del actuador
Confirme el funcionamiento manual, de caja de cambios, neumático, hidráulico o eléctrico.
Inspección y documentación
Solicite certificados de materiales, documentación NACE, informes de pruebas de presión, certificados de seguridad contra incendios y otros registros del proyecto.
La categoría de productos de válvulas de bola de DIDTEK incluye configuraciones de válvulas de bola flotantes, montadas en muñón, de entrada superior, totalmente soldadas, de GNL, de tres vías y otras para aplicaciones de energía de gas, petróleo, productos químicos y hidrógeno.
Preguntas frecuentes
¿Qué es una válvula de bola de paso total de acero al carbono?
Es una válvula de bola con un cuerpo de acero al carbono y un orificio interno de aproximadamente el mismo tamaño que la tubería conectada. El diseño ayuda a reducir la restricción de flujo y se utiliza a menudo para aislar tuberías.
¿Una válvula de acero al carbono cumple automáticamente con los requisitos de NACE?
No. El cumplimiento de NACE depende del material completo y las especificaciones de fabricación, incluida la carrocería, el acabado, la dureza, el tratamiento térmico, los asientos, las pruebas y la documentación requerida.
¿Qué es una válvula de servicio de gas amargo?
Una válvula de servicio de gas ácido está diseñada y especificada para sistemas que contienen sulfuro de hidrógeno u otras condiciones de servicio ácido. Los materiales de la válvula deben seleccionarse para reducir el riesgo de daños por servicio amargo en las condiciones operativas reales.
¿Por qué utilizar una válvula de bola de paso total en una tubería?
Un diseño de puerto completo puede reducir la pérdida de presión y proporcionar una ruta de flujo más continua. También puede ser preferible para operaciones compatibles de raspado, limpieza e inspección.
¿Es una válvula de bola de muñón adecuada para el servicio NACE?
Se puede utilizar una válvula de bola montada en muñón en el servicio NACE cuando todos sus requisitos de material, accesorios, sellado y pruebas cumplen con la especificación de servicio amargo aplicable.
La consulta debe incluir tamaño, clase de presión, temperatura, composición del medio, concentración de sulfuro de hidrógeno, contenido de agua, requisitos de puerto completo o reducido, materiales del cuerpo y del revestimiento, norma NACE aplicable, requisitos de conexión final y actuador.
Conclusión
Se debe seleccionar una válvula de bola de paso completo de acero al carbono que cumpla con NACE como un conjunto de ingeniería completo. El acero al carbono proporciona la resistencia requerida del cuerpo, la construcción de puerto completo ayuda a reducir la restricción de flujo y los requisitos NACE abordan la idoneidad de la válvula para servicio con gases ácidos.
Para obtener especificaciones confiables, confirme el diámetro interior de la válvula, los materiales del cuerpo y los internos, los materiales del asiento y del empaque, la clase de presión, los requisitos de seguridad contra incendios, la disposición del actuador y la documentación de servicio amargo.
Con el diseño correcto y la verificación específica del proyecto, una válvula de bola de puerto completo de acero al carbono puede proporcionar un aislamiento confiable para tuberías, instalaciones de petróleo y gas, plantas petroquímicas y sistemas de gases ácidos.
