Válvula de bola totalmente soldada: beneficios, estructuras y aplicaciones de tuberías

Una válvula de bola completamente soldada es una válvula cuyo cuerpo está unido mediante soldadura en un límite de presión sellado. Este diseño elimina las uniones atornilladas y las conexiones de brida. En las tuberías, sus funciones principales son detener el flujo, prevenir fugas y manejar ciclos de alta presión y temperatura. Las válvulas regulares atornilladas o de cuerpo dividido dependen de juntas y sujetadores que pueden fallar con el tiempo, pero una válvula de bola completamente soldada elimina estos puntos de falla. Las válvulas de bola completamente soldadas brindan mayor confiabilidad. La estructura de beneficios de la válvula aborda directamente los puntos de fuga comunes. Su cuerpo soldado de una sola pieza proporciona una gran integridad y una larga vida útil. Estas válvulas suelen elegirse para aplicaciones exigentes. Conocer estas ventajas ayuda a los ingenieros de tuberías a elegir el equipo adecuado. Este artículo analiza la estructura, los beneficios y las aplicaciones en tuberías de las válvulas de bola completamente soldadas.

Conclusiones clave

• Las válvulas de bola totalmente soldadas tienen un cuerpo de una sola pieza. Este diseño elimina las uniones atornilladas y las conexiones de brida. Detiene las fugas y las hace más seguras.

• Estas válvulas funcionan bien bajo alta presión y cambios de temperatura. Duran mucho y necesitan poco mantenimiento. Esto ahorra dinero con el tiempo.

• Las válvulas de bola completamente soldadas funcionan bien en tuberías de petróleo, gas, calefacción urbana, agua y productos químicos. Luchan contra el óxido y siguen trabajando en condiciones duras.

• Antes de comprar, busque estándares como API 6D e ISO 15848 . Estos estándares demuestran que la válvula es segura y confiable.

• Puede cambiar los sellos del vástago sin sacar la válvula de la línea. Esto reduce el tiempo de inactividad y reduce los costos de reparación.

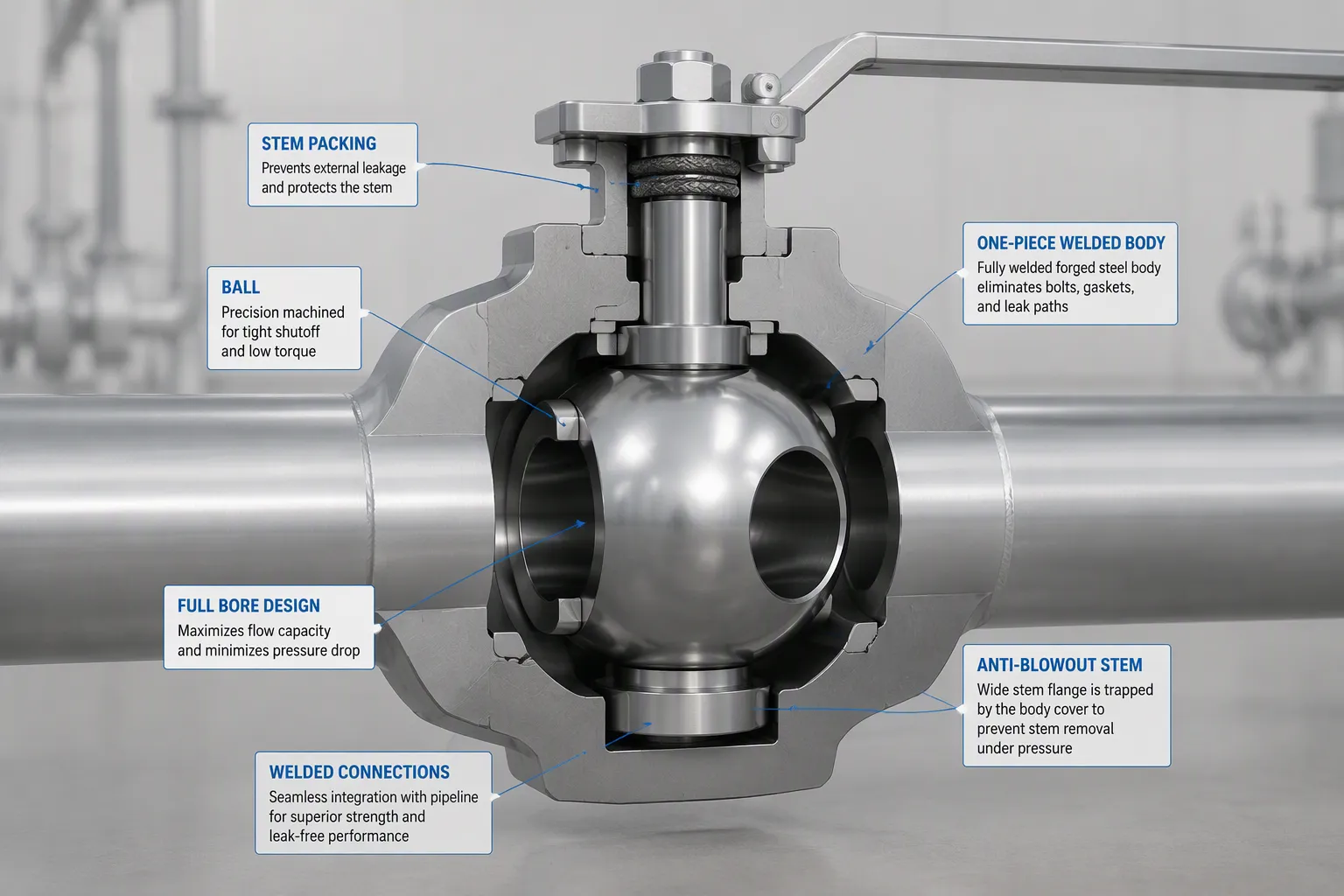

Estructura de una válvula de bola con cuerpo completamente soldado

Cuerpo soldado de una sola pieza

La parte principal de una válvula de bola completamente soldada es la forma en que está hecho su cuerpo. Los fabricantes sueldan las partes del cuerpo en una sola pieza. Esto elimina las uniones atornilladas y las conexiones de brida. El resultado es una carcasa de presión suave que mantiene unidas todas las piezas internas. Un cuerpo soldado de una sola pieza detiene las fugas en la junta del cuerpo porque no hay junta allí. La estructura es más fuerte porque la soldadura transporta la carga de manera uniforme alrededor del círculo.

Este diseño es muy diferente al de una carrocería atornillada. Una válvula atornillada o de cuerpo dividido utiliza una junta y pernos para sellar las dos mitades del cuerpo. Esa junta puede tener fugas con el tiempo. Un cuerpo soldado no tiene tal vía de fuga. La siguiente tabla muestra cómo se comparan.

Elegir el material adecuado es importante para el uso de alta presión. Las válvulas de bola totalmente soldadas suelen estar hechas de acero forjado. Esto proporciona una mejor resistencia mecánica e incluso propiedades del material.

Las válvulas de bola totalmente soldadas suelen estar hechas de acero forjado. Esto proporciona una mejor resistencia mecánica y propiedades consistentes del material.

Vástago, bola y protección contra la corrosión

El diseño del vástago de una válvula de bola completamente soldada utiliza principios antiexplosión. El vástago tiene un reborde inferior ancho. La tapa del cuerpo atrapa esta brida dentro de la válvula. Esta configuración evita que el vástago se salga bajo presión. Un técnico puede reemplazar el sello del eje mientras la válvula aún está bajo presión. El vástago no puede salir del cuerpo de la válvula incluso cuando se quitan los sellos. API 6D y ASME B16.34 brindan las reglas básicas de diseño y fabricación para esta característica.

La pelota viene en dos tipos de montaje principales. Una bola flotante presiona contra el sello aguas abajo bajo presión de línea. Una bola montada sobre muñón utiliza cojinetes para mantener la bola en su lugar. Los diseños de muñón funcionan mejor para tamaños más grandes y clases de presión más altas. Los diseños flotantes funcionan bien en tamaños más pequeños y presiones moderadas.

Las tuberías enterradas o aisladas necesitan un vástago extendido . Esta opción eleva el volante o el actuador por encima del suelo para que las personas puedan alcanzarlo. La extensión también protege el empaque del tallo de la humedad del suelo y los cambios de temperatura.

La protección contra la corrosión hace que la válvula dure más en entornos difíciles. Los revestimientos interiores protegen la bola y el cuerpo de medios agresivos. Los tratamientos exteriores protegen los extremos soldados de la corrosión del aire y del suelo. Para servicio enterrado, se necesita un revestimiento resistente a la corrosión. Los buenos tipos de recubrimiento incluyen:

• Recubrimientos epoxi

• Recubrimientos de polietileno

• Recubrimientos unidos por fusión

Estos recubrimientos brindan resistencia a largo plazo a la corrosión exterior causada por la humedad, los productos químicos y el ácido del suelo. El diseño soldado también admite funciones de doble bloqueo y purga, antiestáticas y a prueba de fuego. Juntas, estas piezas hacen que las válvulas de bola totalmente soldadas sean confiables en condiciones difíciles de tuberías.

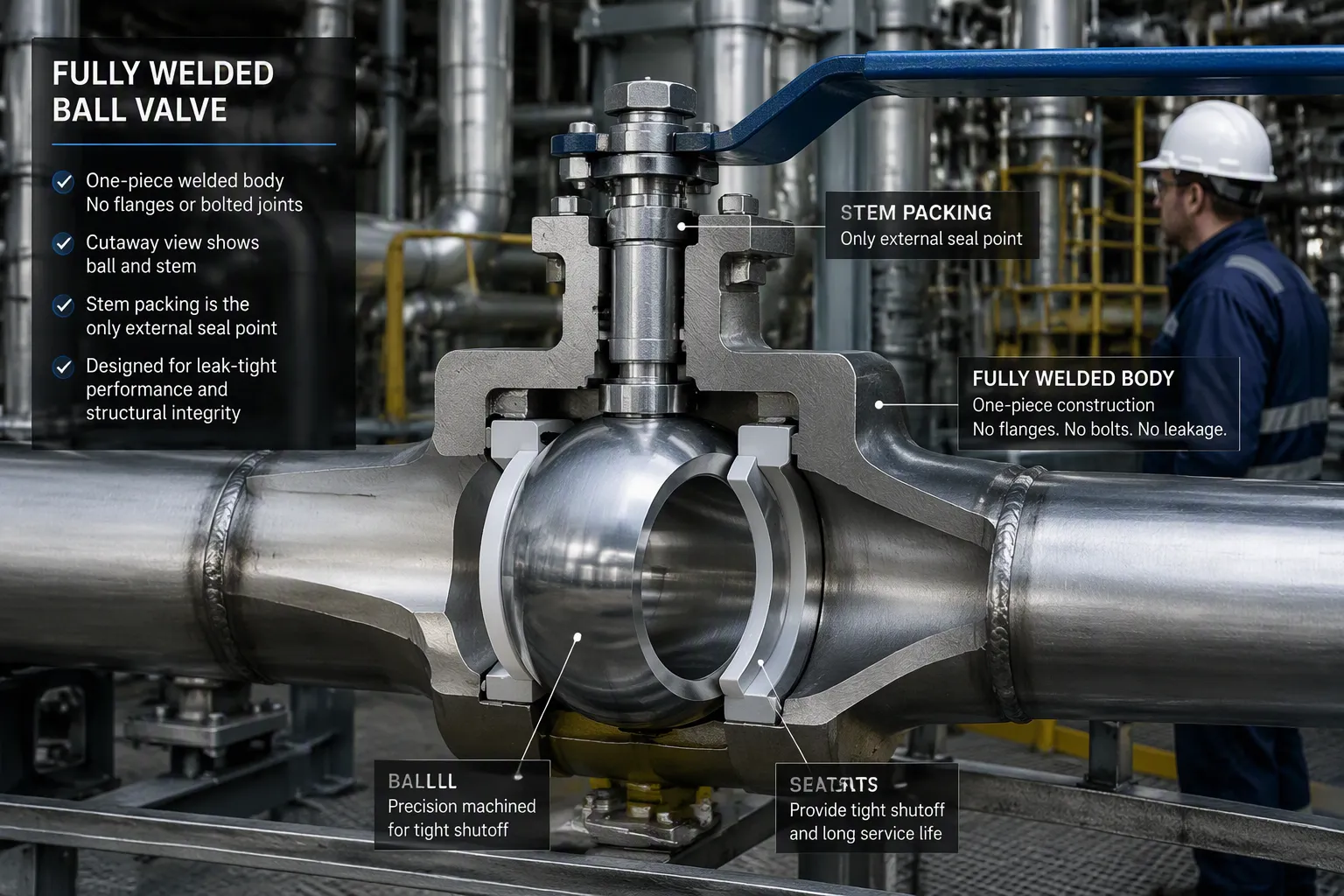

Válvulas de bola con cuerpo totalmente soldado: beneficios y ventajas estructurales

Estanqueidad y vida útil extendida

El cuerpo soldado es la razón principal por la que una válvula de bola completamente soldada funciona tan bien. No hay uniones atornilladas en la carrocería. Tampoco hay conexiones de brida. Este límite de presión suave elimina las vías de fuga más comunes que se encuentran en los diseños de cuerpo dividido. Una válvula de bola completamente soldada sella mejor porque el cuerpo en sí no puede tener fugas. El único punto de sellado que queda es la empaquetadura del vástago. Esta única barrera facilita el seguimiento y reduce las emisiones que se escapan.

La estanqueidad hace que todo el sistema sea más fiable. A los operadores de tuberías les gustan las válvulas de bola completamente soldadas porque reducen los riesgos de fugas con el tiempo. Una válvula atornillada depende de juntas que se rompen con el tiempo. Los cambios de temperatura aflojan los pernos. La vibración debilita los sellos. Una carrocería soldada no tiene ninguno de estos problemas. La válvula beneficia la estructura al eliminar los sujetadores mecánicos del límite de presión.

Los sistemas de alta presión necesitan piezas que mantengan su forma bajo tensión. Las válvulas de bola completamente soldadas satisfacen esta necesidad con una construcción de acero forjado y una distribución uniforme de la carga alrededor del círculo de soldadura. Estas válvulas manejan ciclos de alta presión y temperatura sin perder su sello. La resistencia a la corrosión añade otra capa de protección. Los revestimientos interiores protegen la pelota y el cuerpo de medios agresivos. Los tratamientos exteriores protegen los extremos soldados contra la suciedad y la humedad. Estas características trabajan juntas para brindar una larga vida útil en entornos difíciles.

Una válvula de bola completamente soldada también necesita muy poco mantenimiento durante su vida útil. Los técnicos pueden reemplazar los sellos del vástago sin sacar la válvula de la línea. Esto ahorra tiempo de inactividad y costes laborales. El funcionamiento sin mantenimiento es posible en muchas configuraciones. El resultado es menores costos totales de propiedad con el tiempo. Menos reparaciones significan menos reemplazos. Menos reemplazos significan menores costos de ciclo de vida. El rendimiento confiable durante décadas de servicio hace que la inversión inicial valga la pena.

Diseño compacto y costos más bajos

Las limitaciones de espacio causan problemas en muchas instalaciones de tuberías. Una válvula de bola completamente soldada ocupa menos espacio que las alternativas atornilladas. El cuerpo soldado elimina la longitud adicional necesaria para los pernos de brida y el asiento de la junta. Esta forma más pequeña se adapta a espacios reducidos dentro de patines, bóvedas y cámaras subterráneas. Las ventajas de instalación y mantenimiento surgen naturalmente de este diseño. Los equipos manejan piezas más ligeras. Alinean menos puntos de conexión. Aprietan menos sujetadores.

Los costos más bajos del ciclo de vida provienen de varios factores estructurales. El cuerpo soldado combate la corrosión en las uniones donde las válvulas atornilladas suelen fallar. No es necesario reemplazar juntas. No es necesario volver a apretar los pernos. Estos ahorros se suman año tras año. Una válvula de bola completamente soldada también reduce el riesgo de paradas no planificadas. El funcionamiento sin fugas significa que los procesos siguen ejecutándose sin interrupciones. Para instalaciones sensibles al mantenimiento, esta confiabilidad se convierte directamente en ahorro de costos.

La siguiente tabla resume cómo las características estructurales se conectan con los beneficios prácticos.

Las válvulas de bola completamente soldadas se prefieren en servicios críticos porque resuelven problemas reales. La fuga articular desaparece. Se detiene la corrosión en las bridas. Las demandas de mantenimiento disminuyen. Estas ventajas hacen que las válvulas de bola totalmente soldadas sean una opción práctica para los ingenieros que valoran el tiempo de actividad y la seguridad. La estructura soldada ofrece beneficios que los diseños atornillados simplemente no pueden igualar.

Aplicaciones de tuberías y adaptación a la industria

Petróleo, gas y calefacción urbana

Las válvulas de bola completamente soldadas funcionan bien para tuberías de petróleo y gas de alta presión porque su cuerpo de una sola pieza elimina las vías de fuga. Los oleoductos y las líneas de gas natural funcionan bajo una presión que cambia constantemente. El cuerpo soldado mantiene su forma y sellado a través de estos ciclos. Esto hace que las válvulas de bola totalmente soldadas sean una opción confiable para transmisiones de larga distancia. Las líneas de gas natural también necesitan válvulas que combatan la corrosión causada por la humedad y los productos químicos. Los revestimientos interiores y exteriores protegen la pelota y el cuerpo de estas amenazas.

Las redes urbanas de calefacción y refrigeración necesitan válvulas que detengan la pérdida de calor donde se conectan las tuberías. Las válvulas atornilladas tienen bridas que pueden congelarse y agrietarse cuando se entierran bajo tierra. Una válvula de bola completamente soldada elimina estas uniones expuestas. El cuerpo integrado permite que las capas de aislamiento coincidan con las especificaciones de la tubería de calefacción. Esto crea un empalme uniforme en las tuberías y reduce la pérdida de calor a lo largo de la línea.

Eje largo para aislamiento.

La opción de vástago extendido eleva el volante por encima del suelo. Este diseño protege el empaque del tallo de la humedad del suelo y los cambios de temperatura. Las válvulas de bola completamente soldadas brindan un rendimiento confiable en estas difíciles redes de calefacción.

Distribución de Agua y Plantas Químicas

Los sistemas de distribución de agua necesitan válvulas que resistan la corrosión y permanezcan sin fugas durante muchos años. Las válvulas de bola totalmente soldadas satisfacen esta necesidad con cuerpos de acero forjado y revestimientos protectores. Las plantas químicas se enfrentan a medios agresivos que corroen juntas y pernos. El cuerpo soldado no tiene juntas que se puedan romper. Los sistemas de alta presión en el procesamiento químico también se benefician de la distribución uniforme de la carga alrededor del círculo de soldadura. Estas aplicaciones de tuberías muestran cómo las válvulas de bola completamente soldadas solucionan problemas reales. La válvula maneja amplios rangos de presión y temperatura sin perder su sello. Los equipos de mantenimiento pueden cambiar los sellos del vástago sin sacar la válvula de la línea. Esto ahorra tiempo de inactividad y costes laborales. Las válvulas de bola completamente soldadas se adaptan a entornos difíciles donde la confiabilidad es lo más importante.

Certificaciones y consideraciones de selección

Estándares de materiales y pruebas

Los compradores deben verificar varias certificaciones antes de elegir válvulas de bola completamente soldadas. ISO 15848-1 es el estándar mundial para probar fugas que escapan al aire. Si una válvula cumple con este estándar, demuestra que mantiene las fugas muy bajas.

Las válvulas de bola completamente soldadas deben seguir muchos estándares. La certificación de gestión de calidad ISO demuestra que cada lote se elabora de la misma manera. Los compradores en Europa necesitan la certificación CE para la Directiva de equipos a presión.

Las pruebas de presión siguen pasos estrictos. La prueba de la carcasa comprueba que la estructura sea fuerte. La válvula está parcialmente abierta, llena de agua y empujada a 1,5 veces la presión máxima de trabajo en frío. No se permiten fugas. La prueba del asiento comprueba que el sello funciona. La válvula está completamente cerrada con una presión en un lado de 1,1 veces la presión máxima de trabajo en frío usando agua, o 60 a 100 PSI usando aire. El tiempo de espera depende del tamaño de la válvula: al menos 15 segundos para una válvula de 2 pulgadas y 120 segundos para válvulas de más de 20 pulgadas. Las válvulas de bola completamente soldadas se verifican según estas reglas antes de enviarlas.

Adaptación de la válvula a las condiciones de la tubería

Elegir la válvula de bola completamente soldada adecuada significa adaptar las características de diseño a las condiciones de la tubería. Las válvulas de bola completamente soldadas manejan las demandas de la transmisión de alta presión. El montaje de bolas es una elección clave. Las válvulas de bola flotante funcionan para tamaños más pequeños y presiones moderadas, generalmente NPS 1/2–6 en Clase 150/300 y hasta NPS 4 en Clase 600. La carga del asiento y el torque aumentan rápidamente a medida que aumentan el tamaño y la presión. Las válvulas de bola montadas en muñón son la única opción real por encima de NPS 6 en cualquier clase superior a 150. Manejan altas presiones superiores a 1400 PSI en tuberías de gas y tamaños hasta NPS 56 Clase 2500. El diseño de muñón transporta la carga principal a través de un sistema de soporte, por lo que el par sigue siendo predecible.

La elección de la extensión del vástago depende de la profundidad a la que esté enterrada la tubería. Los vástagos extendidos elevan el actuador por encima del suelo. La protección contra la corrosión debe coincidir con el medio. Los revestimientos internos protegen la pelota y el cuerpo de medios agresivos. Los revestimientos externos como el epoxi o el polietileno resisten la corrosión del suelo.

La temperatura de funcionamiento impulsa la elección del material. Los cuerpos de acero forjado soportan una amplia gama de temperaturas. El material del asiento sigue el medio: asientos blandos para un cierre hermético y asientos metálicos para servicio a alta temperatura. Las válvulas de bola completamente soldadas manejan muchos medios de tuberías y funcionan en sistemas enterrados. Hacer coincidir las características con las condiciones de la tubería garantiza un rendimiento confiable.

El cuerpo soldado de una sola pieza es lo que le da a la válvula sus ventajas: se mantiene hermética, dura mucho tiempo y necesita muy poco mantenimiento. Quitar las uniones atornilladas y las conexiones de brida soluciona los problemas comunes de las tuberías de inmediato. Las fugas en las juntas y el óxido en las bridas simplemente desaparecen. Una válvula de bola completamente soldada mantiene su sello a través de cambios de presión y temperatura.

Las válvulas de bola completamente soldadas funcionan bien para servicios de petróleo, gas, calefacción urbana, agua y productos químicos. Elegir el correcto sigue siendo importante. Haga coincidir el montaje de bola, la extensión del vástago y los revestimientos con las condiciones de su tubería. Consulte los certificados de materiales, los registros de pruebas de presión y el cumplimiento de las normas antes de comprar. Las válvulas de bola completamente soldadas le devuelven el dinero con décadas de funcionamiento confiable y sin fugas.

Preguntas frecuentes

¿Qué diferencia una válvula de bola completamente soldada de un diseño atornillado?

Las válvulas de bola totalmente soldadas tienen un cuerpo monobloque fabricado mediante soldadura. No hay uniones atornilladas ni juntas de brida. Esta configuración elimina las vías de fuga externas que se encuentran en los diseños de cuerpo dividido. La estructura soldada forma una única barrera de presión.

¿Cómo controla la carrocería de una sola pieza las emisiones fugitivas?

El cuerpo soldado elimina completamente las juntas de las juntas del cuerpo. Sólo queda la empaquetadura del vástago como posible fuente de emisión. Este diseño ayuda a cumplir con los estándares ISO 15848 Clase A para un rendimiento con bajas fugas en servicios críticos.

¿Qué aplicaciones de tuberías se adaptan mejor a este tipo de válvula?

Las líneas de transmisión de petróleo y gas de alta presión son las que más ganan. Las redes de calefacción urbana y las plantas químicas también los utilizan ampliamente. El cuerpo soldado combate la corrosión y mantiene su sello a través de ciclos de presión y temperatura sin perder integridad.

¿Qué estándares acreditan la calidad de una válvula de bola soldada?

API 6D cubre diseño y seguridad contra incendios. ASME B16.34 establece clasificaciones de presión y temperatura. ISO 15848-1 prueba las emisiones fugitivas. API 607 ​​confirma el rendimiento a prueba de incendios. Los compradores deben verificar el cumplimiento antes de comprar.

¿Pueden los técnicos reemplazar los sellos del vástago sin quitar la válvula?

Sí. El diseño del vástago antiexplosión permite a los trabajadores reemplazar los sellos mientras la válvula permanece en línea. Esta característica reduce el tiempo de inactividad y reduce los costos de mantenimiento durante la vida útil.
