Válvulas de bola de acero inoxidable versus válvulas de bola de acero al carbono: materiales y aplicaciones

Al comparar válvulas de bola de acero inoxidable con válvulas de bola de acero al carbono , la elección del material del cuerpo es una verdadera decisión de ingeniería. La pregunta central es sencilla: ¿su aplicación requiere válvulas de bola de acero inoxidable o acero al carbono? Es necesario evaluar la composición, el rendimiento, el costo y los usos típicos en paralelo. Muchos ingenieros también pasan por alto factores importantes como el diseño a prueba de incendios, los riesgos de corrosión galvánica y el cumplimiento de NACE para servicios amargos. Una válvula de bola de acero inoxidable 316 ofrece una resistencia superior a la corrosión, mientras que una válvula de bola de acero forjado proporciona resistencia a alta presión. Comprender estas compensaciones le ayudará a seleccionar la válvula adecuada para su sistema. Siga leyendo para comparar lo que importa.

Conclusiones clave

• Las válvulas de bola de acero al carbono cuestan menos y soportan alta presión, pero se oxidan fácilmente y necesitan revestimientos.

• Las válvulas de bola de acero inoxidable resisten la corrosión y funcionan bien en condiciones difíciles, pero cuestan más.

• Elija acero al carbono para trabajos secos y no corrosivos como petróleo y gas para ahorrar dinero.

• Elija acero inoxidable para aplicaciones húmedas, químicas o alimentarias para evitar la oxidación y las reparaciones.

• Verifique la seguridad contra incendios y las reglas NACE al elegir una válvula para ambientes difíciles.

Válvulas de bola de acero al carbono: composición y resistencia

De qué está hecho el acero al carbono

El acero al carbono comienza con hierro y un poco de carbono. La cantidad de carbono es baja, por lo que el metal es fuerte y fácil de soldar. Luego los fabricantes añaden otros elementos para ajustar el material para el uso de la válvula. El cromo, el molibdeno, el níquel, el silicio y el cobre tienen cada uno un propósito especial en la aleación final.

El manganeso también ayuda a detener el óxido y la corrosión del acero. Verás estos elementos en una válvula de bola de acero forjado . Allí, el proceso de forjado alinea la estructura del grano para darle mayor dureza. El acero al carbono es más sencillo de fabricar que el acero inoxidable y esa simplicidad hace que cueste menos.

Comportamiento de presión y temperatura

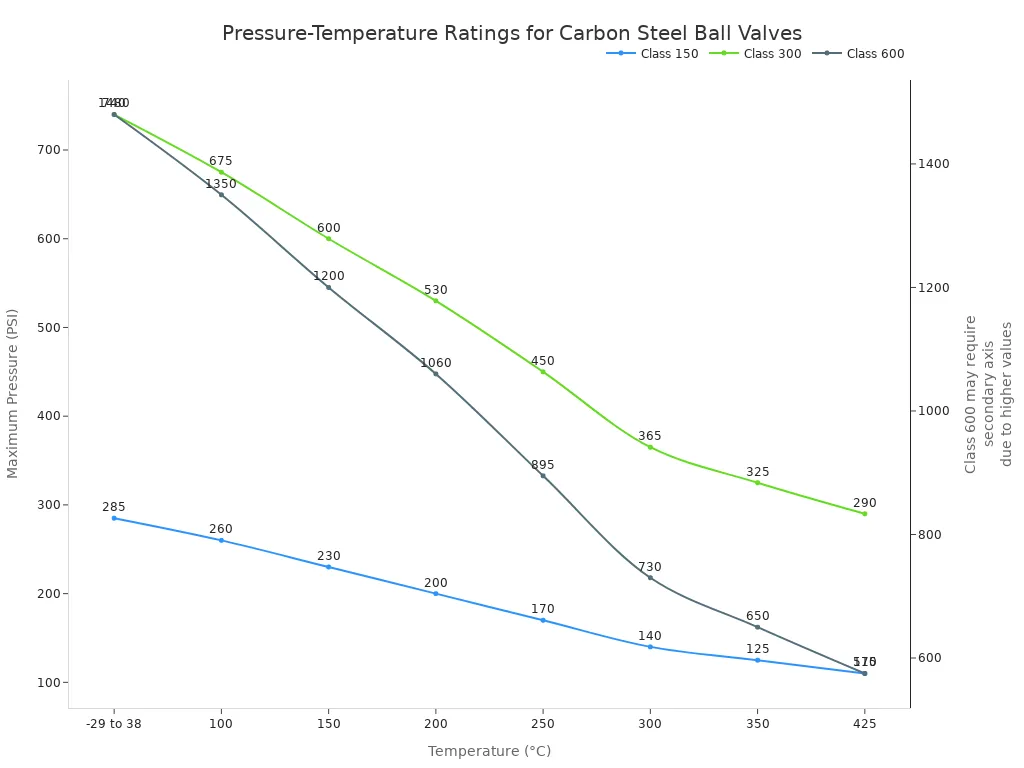

Las válvulas de bola de acero al carbono se conocen como caballos de batalla de alta presión . Manejan trabajos duros en un rango de temperatura moderado. ASME B16.34‑2017, Tabla 2‑1.1 proporciona las presiones de trabajo sin impacto permitidas para acero al carbono A216 WCB (Grupo de materiales 1.1). Una válvula Clase 600 alcanza 1480 PSI (102,0 bar) entre -29 °C y 38 °C. Una válvula Clase 900 alcanza 2220 psig (153 barg) en el mismo rango. Para válvulas intermedias Clase 800, se calcula: un tercio del valor Clase 600 más dos tercios del valor Clase 900. Eso da alrededor de 1973 psig.

Las calificaciones bajan a medida que aumenta la temperatura. Una válvula Clase 600 cae a 1350 PSI a 100 °C y a 730 PSI a 300 °C. El acero al carbono WCB alcanza su límite a 425°C. Tiene una resistencia a la tracción de al menos 485 MPa y un límite elástico de al menos 240 MPa. La tenacidad al impacto se mantiene en 27 J o más a -20 °C. Estas válvulas tienen clasificaciones PN40 y marcado CE según PED 2014/68/EU para servicio de vapor.

Válvulas de bola de acero al carbono: ventajas y desventajas

Ventajas de costo y resistencia

Las válvulas de bola de acero al carbono cuestan menos que las de acero inoxidable. El metal es más fácil de cortar y soldar, por lo que los fabricantes le transfieren esos ahorros. Este precio inicial más bajo hace que las válvulas de acero al carbono sean una elección inteligente para grandes proyectos con muchas estaciones de válvulas.

El metal también le confiere una alta resistencia mecánica. Funciona bien bajo altas temperaturas y alta presión, lo que se adapta a trabajos industriales pesados. Obtiene un sellado hermético y una larga vida útil en líneas de petróleo crudo y gas natural, especialmente con diseños montados en muñones. Las fugas se mantienen bajas cuando se elige la válvula adecuada para las condiciones de la línea.

Límites químicos y de corrosión

Las válvulas de bola de acero al carbono no resisten muy bien la corrosión. El metal se oxida cuando entra en contacto con la humedad y no puede soportar ácidos, álcalis o sales. Las instalaciones al aire libre o húmedas necesitan recubrimientos anticorrosivos para durar. Incluso con un recubrimiento, el óxido aún puede acumularse dentro de las líneas de agua.

Un cliente utilizó válvulas de bola de acero al carbono en tuberías de agua con un revestimiento exterior, pero el óxido aún crecía en el interior con el tiempo. Esto provocó una parada para realizar reparaciones y los costes terminaron siendo más altos que si hubieran utilizado válvulas de acero inoxidable desde el principio.

Este límite determina dónde se utilizan válvulas de acero al carbono. Se adaptan a líneas de petróleo y gas, sistemas de vapor y fluidos industriales no corrosivos. Las líneas de tratamiento de agua necesitan un cuidado especial, porque el óxido y las incrustaciones dañan la calidad del agua y bloquean el funcionamiento. Si su medio es duro o su área está húmeda, una válvula de bola CF8M o una válvula de bola de acero inoxidable 316 le brinda la resistencia a la corrosión de la que carece el acero al carbono. Una válvula de bola de acero forjado todavía funciona bien para servicios secos, no corrosivos y de alta presión.

Válvulas de bola de acero inoxidable: grados y resistencia a la corrosión

Grados comunes y elementos de aleación

Los aceros inoxidables austeníticos son los más utilizados para válvulas. Estos grados proporcionan una fuerte resistencia a la corrosión, buena resistencia y gran tenacidad. El cromo y el níquel son los principales metales de este grupo. El molibdeno, el cobre y el nitrógeno añaden más rendimiento.

El grado 304 es la opción más útil. Tiene aproximadamente un 18% de cromo y un 8% de níquel. Este grado resiste bien muchos líquidos y gases. Pero los cloruros como el agua de mar y la sal de las carreteras pueden provocar picaduras. El grado 316 agrega entre un 2% y un 3% de molibdeno. Esa adición mejora mucho la resistencia al cloruro. Una válvula de bola de acero inoxidable 316 funciona para fluidos agresivos y áreas marinas. El grado 316L es una versión baja en carbono para servicio a altas temperaturas. El grado 303 corta fácilmente para cuerpos de válvulas complejos.

Rendimiento frente al calor y la corrosión

Las válvulas de bola de acero inoxidable funcionan mejor que las de acero al carbono en condiciones difíciles. El contenido de cromo crea una capa de óxido pasiva. Esta capa protege el metal del óxido y los daños químicos. Obtendrá una mejor resistencia a la corrosión en servicios húmedos, ácidos o cáusticos. Las válvulas de acero inoxidable también funcionan con un amplio rango de temperaturas. Mantienen su resistencia frente al frío criogénico hasta aproximadamente 400 °F (alrededor de 200 °C).

Estas características hacen que el acero inoxidable sea ideal para entornos limpios. Las plantas de alimentos, bebidas y medicamentos dependen de estas válvulas. El procesamiento químico y el trabajo marítimo también necesitan este nivel de resistencia química. El material soporta lavados, desinfectantes y niebla salina. El acero al carbono no puede igualar esta resistencia en lugares húmedos o corrosivos.

Válvulas de bola de acero inoxidable: pros y contras

Ventajas de durabilidad e higiene

Las válvulas de bola de acero inoxidable combaten el óxido y los daños químicos mucho mejor que las de acero al carbono. Funcionan en sistemas de agua salada, altas temperaturas y alta presión de hasta 10,000 psi. Esta resistencia a la corrosión proviene de la capa de óxido de cromo sobre la que leyó anteriormente. Esa capa se repara sola cuando se raya, por lo que el metal sigue protegiéndose. Obtendrá una durabilidad extrema en lugares donde el acero al carbono fallaría en unos pocos años.

La higiene es igualmente importante en un servicio limpio. Una válvula sanitaria se agrupa por su acabado superficial interno, medido como Ra (Roughness Average). Un valor Ra más bajo significa una superficie más lisa. Las aplicaciones sanitarias normalmente necesitan 32 Ra o más, porque las bacterias no pueden adherirse a un acabado similar al vidrio. Muchos fabricantes pulen las superficies internas a 20 Ra, con electropulido opcional hasta 15 Ra. Los asientos llenos de cavidades y la eliminación de espacios muertos completan el cuadro. Estas características evitan que se acumulen residuos donde se multiplican los microorganismos. Una válvula de bola CF8M construida según estos estándares se adapta a líneas de alimentos, bebidas y medicamentos.

Mayor costo y aplicaciones típicas

El principal inconveniente es el precio. Las válvulas de bola de acero inoxidable cuestan entre un 40 y un 70 por ciento más que las de acero al carbono al costo base. Para el mismo tamaño con asientos de PTFE, una carrocería de acero al carbono cuesta alrededor de $15, mientras que una carrocería de acero inoxidable 316 supera los $45. Esa brecha proviene puramente de la materia prima. También paga por el peso, ya que el acero inoxidable es más pesado que el latón o el plástico.

Esa prima se amortiza en las industrias adecuadas. Las plantas químicas y petroquímicas necesitan válvulas de acero inoxidable porque los ácidos y disolventes superan los límites del acero al carbono. Los productores de petróleo y gas los utilizan en líneas de control de boca de pozo y plataformas de separación. Las líneas de alimentos, bebidas y productos farmacéuticos dependen de ellos para los ciclos de limpieza y esterilización in situ. Los sistemas marinos y de desalinización prefieren el 316 al 304, ya que el molibdeno resiste las picaduras. Menos reparaciones y una vida útil más larga brindan un sólido rendimiento a largo plazo, incluso bajo demandas de durabilidad en condiciones climáticas extremas.

Válvulas de bola de acero inoxidable versus válvulas de bola de acero al carbono: cara a cara

Corrosión, costo y resistencia

Al comparar válvulas de bola de acero inoxidable y de acero al carbono, se enfrenta a un claro equilibrio. El acero al carbono le brinda mayor resistencia a la tracción por un precio más bajo. ASTM A216 WCB alcanza una resistencia a la tracción de 485 a 655 MPa y un límite elástico de al menos 250 MPa. El acero inoxidable ASTM A351 CF8M ofrece una resistencia a la tracción de 540 MPa y un rendimiento de 290 MPa. Los números están cerca. El acero al carbono gana en costo inicial, mientras que el acero inoxidable gana en resistencia a la corrosión.

Esa brecha de costos es importante. El acero al carbono cuesta menos porque es más fácil de mecanizar y soldar. Las válvulas de bola de acero inoxidable cuestan entre un 40 y un 70 por ciento más que el precio base. Un cuerpo de acero al carbono cuesta alrededor de $15 por una válvula de media pulgada con asientos de PTFE. Una carrocería de acero inoxidable 316 cuesta más de 45 dólares. Pagas por el cromo y el molibdeno que crean la capa pasiva.

La resistencia a la corrosión es la mayor diferencia. El acero al carbono necesita pintura o revestimiento para sobrevivir en condiciones de humedad. Las válvulas de acero inoxidable tienen protección incorporada. El grado 316 agrega molibdeno para combatir los iones de cloruro, las picaduras y la corrosión en grietas. Esta diferencia impulsa la elección de materiales en plantas químicas, plataformas marinas y equipos de desalinización.

Ahorrar dinero en una válvula de acero al carbono para una línea de productos químicos corrosivos le costará tres veces más en tiempo de inactividad y reemplazo en un año. Por otro lado, utilizar el costoso acero inoxidable 316 para una línea de aire seco es un gasto innecesario.

Medios típicos y condiciones operativas

Las válvulas de bola de acero al carbono manejan servicios de hidrocarburos no corrosivos. Los encontrará en oleoductos y gasoductos, líneas de vapor y sistemas de aire seco. Una válvula de bola de acero forjado funciona bien en aplicaciones de alta presión donde la corrosión no es un problema. Estas válvulas alcanzan 1480 PSI en Clase 600 entre -29°C y 38°C. Los índices de presión caen a medida que aumenta la temperatura, cayendo a 730 PSI a 300 °C. El acero al carbono WCB alcanza un máximo de 425°C.

Las válvulas de bola de acero inoxidable sirven para diferentes medios. Los sistemas de manipulación de productos químicos necesitan la resistencia al cloruro que proporciona el 316. Las líneas de alimentos, bebidas y medicamentos requieren la higiene y la fácil limpieza del acero inoxidable. Los sistemas marinos y los equipos de desalinización dependen del contenido de molibdeno para combatir el ataque del agua salada. Una válvula de bola CF8M funciona bien en estos ambientes húmedos y corrosivos.

Los rangos de temperatura se superponen entre los dos materiales. El acero inoxidable mantiene su resistencia desde temperaturas muy frías hasta aproximadamente 400 °F. El acero al carbono funciona bien a temperaturas moderadas, pero no puede igualar al acero inoxidable en condiciones de frío extremo o calor húmedo.

Su elección de medios impulsa la decisión. Los fluidos no corrosivos a alta presión prefieren el acero al carbono. Los ácidos, cloruros y el servicio higiénico exigen acero inoxidable. La durabilidad del acero inoxidable se amortiza con el tiempo en condiciones duras. El acero al carbono ofrece ahorros de costos en ambientes secos y controlados.

Materiales de válvulas: factores de selección que se pasan por alto

Requisitos de seguridad contra incendios y corrosión galvánica

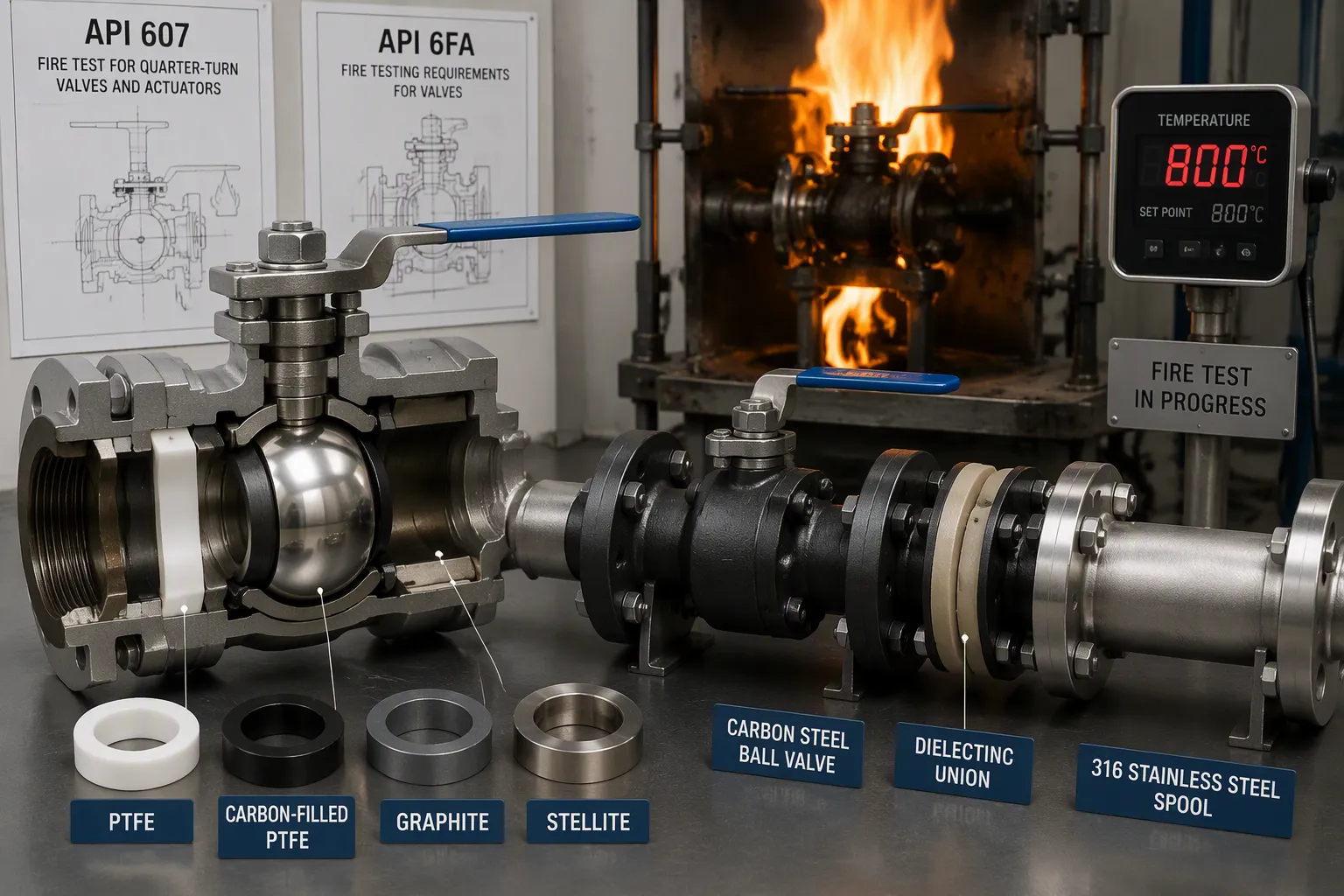

La seguridad contra incendios a menudo decide qué materiales de válvula puede elegir. Una válvula de bola de asiento blando puede pasar pruebas de presión en uso normal, pero puede fallar gravemente en caso de incendio. Los asientos de PTFE puro se queman o se convierten en gas cerca de los 260 °C y no dejan ningún sello. El PTFE relleno de carbono retarda la combustión y deja un sello carbonizado, por lo que algunos grados pasan la API 607. Los anillos de asiento de grafito resisten el fuego por sí solos y se oxidan lentamente por encima de los 500 °C. Los insertos metálicos de los asientos, como la estelita o el carburo de tungsteno, no tienen ningún material que pueda quemarse. Estos diseños con asientos metálicos son estándar para agua contra incendios, líneas principales de petróleo crudo y vapor de alta temperatura.

API 607 ​​y API 6FA establecen las reglas de prueba. Una válvula arde durante al menos 30 minutos a 760–1000 °C según API 607. Las fugas al exterior deben permanecer en 400 ml/min por pulgada o menos, y las fugas a través del asiento en 2500 ml/min por pulgada o menos. API 6FA exige cero fugas exteriores y límites de asiento más estrictos. Siempre verifique que el diseño incluya un segundo asiento de metal, empaquetadura del vástago resistente al fuego y un dispositivo antiestático. Solicite el informe de homologación de prueba de fuego y confirme que el tamaño, la clase de presión y los materiales probados coinciden con su pedido.

La corrosión galvánica es la segunda trampa. Cuando se conecta acero al carbono y acero inoxidable en un sistema de tuberías con humedad presente, el acero inoxidable actúa como cátodo. Extrae electrones del acero al carbono, que se convierte en el ánodo. Luego, el acero al carbono se oxida y se debilita rápidamente. Es por eso que una válvula de bola de acero forjado atornillada a un carrete de válvula de bola de acero inoxidable 316 necesita una junta aislante o una unión dieléctrica. Nunca ignore este emparejamiento en servicio húmedo o enterrado.

Cumplimiento y trazabilidad de NACE

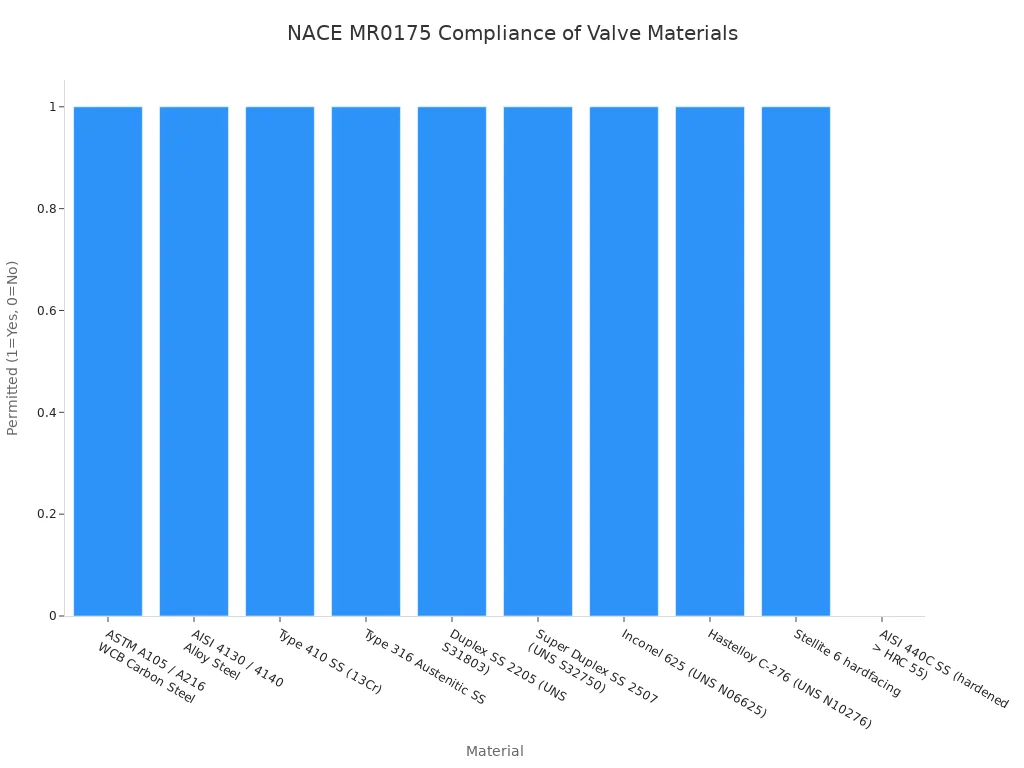

El servicio amargo añade otra capa. Dureza de la tapa NACE MR0175 y MR0103 a 22 HRC para aceros al carbono y de baja aleación para detener el agrietamiento por tensión de sulfuro. Las carrocerías A216 WCB y A105 necesitan un tratamiento térmico post-soldadura para controlar la dureza en la zona afectada por el calor. Los pernos deben utilizar grados de baja dureza como ASTM A193 B7M y A194 2HM. Los adornos austeníticos como el CF8M enfrentan reglas más estrictas según MR0175. La temperatura, el nivel de cloruro y la presión parcial de H2S deben estar dentro de los gráficos aceptables de ISO 15156 Parte 3. Una válvula de bola CF8M puede funcionar aguas abajo pero fallar aguas arriba por ese motivo.

La trazabilidad une todo. API Q1 ayuda a realizar un seguimiento de materiales, componentes y registros de producción durante todo el proceso. Solicite a su proveedor informes de pruebas de materiales con valores de dureza, informes de pruebas de presión y fugas y certificación de monograma API 6D . El grabado con láser marca cada parte de forma permanente sin dañar su estructura. Estos registros le permiten rastrear cada válvula hasta su número de calor y los resultados de las pruebas.

La seguridad contra incendios, el riesgo galvánico y los límites NACE pueden superar una simple comparación de costos o corrosión. Haga coincidir los materiales de su válvula con las condiciones operativas completas antes de comprar.

Tiene una elección clara entre válvulas de bola de acero inoxidable y válvulas de bola de acero al carbono. Elija acero al carbono para trabajos no corrosivos y de alta presión donde el costo es más importante. Funciona con petróleo, gas, vapor y aire. Debes recubrirlo y cuidarlo con frecuencia. Elija acero inoxidable para lugares que necesiten pureza, protección química o condiciones climáticas adversas. Una válvula de bola CF8M o una válvula de bola de acero inoxidable 316 maneja ácidos, productos químicos, alimentos y agua. Necesita poco mantenimiento y combate muy bien la oxidación. Una válvula de bola de acero forjado funciona muy bien en sistemas secos de alta presión . Haga coincidir su elección con el medio, la temperatura, la presión y las reglas que debe seguir. No elija basándose únicamente en el precio inicial. Hable con un experto en válvulas o solicite un presupuesto.

Preguntas frecuentes

¿Qué material debería elegir para una línea de gas seco de alta presión?

El acero al carbono se adapta mejor a este trabajo. Una válvula de bola de acero forjado maneja alta presión a un costo menor. Ahorra dinero cuando el medio permanece seco y no corrosivo. El acero inoxidable añade gastos que aquí no necesitas.

¿Cuándo tiene más sentido una válvula de bola de acero inoxidable 316?

Elija 316 cuando los cloruros, los ácidos o las condiciones húmedas amenacen al acero al carbono. El contenido de molibdeno combate la corrosión por picaduras y grietas. Las líneas marinas, químicas y alimentarias necesitan esta protección. Evitas reparaciones por oxidación y paradas en el tiempo.

¿La elección de válvulas de bola de acero inoxidable o de acero al carbono afecta la seguridad contra incendios?

Sí. Los asientos blandos de PTFE se queman cerca de 260°C y no dejan sello. Los asientos de grafito o metal resisten el fuego y pasan API 607 . Su aplicación determina qué material de asiento necesita. Consulte siempre el informe de prueba de fuego antes de comprar.

¿Qué es el cumplimiento de NACE y por qué es importante?

NACE MR0175 limita la dureza a 22 HRC para aceros al carbono y de baja aleación. Este límite detiene el agrietamiento por tensión del sulfuro en servicios amargos. Una válvula de bola CF8M se enfrenta a normas más estrictas según la norma ISO 15156. Haga coincidir su válvula con el nivel de H2S y el contenido de cloruro.

¿Se puede mezclar acero al carbono y acero inoxidable en un solo sistema de tuberías?

Se puede, pero la corrosión galvánica se convierte en un riesgo real. El acero inoxidable actúa como cátodo y extrae electrones del acero al carbono. Luego, el acero al carbono se oxida rápidamente. Utilice una junta aislante o una unión dieléctrica en servicio húmedo.
